#记录S家AXI VIP使用时遇到的一些常见bug及其解决方案；

#记录S家AXI VIP一些常见问题和解决方案；

#不定时更新

一、Fatal

二、Error

2.1 AXI_SLV agent的axi_port_kind被错误设置成非AXI_SLAVE类型

error_log：axi_port_kind must be set as AXI_SLAVE for slave agent AXI_MASTER

solution：修改svt_axi_port_configuration中的axi_port_king

this.axi_s_port_cfg = axi_port_cfg::type_id::create("axi_s_port_cfg",this);
this.axi_s_port_cfg.axi_port_kind = svt_axi_port_configuration::AXI_SLAVE;

2.2 atomicity地址对齐检查错误

error_log：Monitor Check that a transaction never has an atomicity gurantee greater than that the alignment of its start address on ARADDR/AWADDR., Reference: AMBA AXI and ACE Protocol Specification: ARM IHI 0022E ID022613; Section A7.1 - current addr = 'hc87a4622, expected aligned addr = 'hc87a4620, atomicity size = 'd8 bytes.

solution1：svt_axi_configuration中的atomicity_size，用于检查原子操作的对齐地址是否正确，不care此协议属性的话，可直接将svt_axi_configuration中的atomicity_size赋值为-1，禁用检查。

solution2：care此协议属性的话，transaction做好atomic trans的地址约束。

2.3 一笔burst地址超4K边界错误

error_log：Monitor Check that a write burst cannot cross a 4K boundary! - addr = 'he5284f6f. burst_length = 'd16. burst_size = BURST_SIZE_128BIT.

solution1：如果slave大小超过4K，那就约束地址，使一笔burst中不会跨越诸如：32'h0000_1000, 32'h0000_2000, ...之类的4K边界地址，把跨4K边界的trans拆成多包来发。

solution2：如果需要强行构造这种异常激励，并希望环境不会报错，只能把port_cfg中的protocol_checks_enable关闭，但这样也会导致其他协议相关的检查被关闭，因此只建议一些特殊的定向case这样做。

2.4 master发出的AXI_ID位宽与slave返回的AXI_ID不匹配

error_log：Saw bvalid assertion for id 'h53. But, no corresponding transaction found.

solution1: 如果是slave返回确实有问题，debug RTL。

solution2：master发包有问题，axi_trans.id_width与port_cfg中设置的id_width不匹配导致，往往还会伴随类似以下的warning信息：Invalid id of 0x266 provided, must be <= 0xff base on port_cfg.id_width('d8).如果是这种，约束transaction，使AXI_ID位宽在允许范围内。

三、Warning

3.1 transaction产生的wvalid_delay[]动态数组size与burst_length不匹配

error_log：reporter [is_valid] Invalid wvalid_delay.size() of xxx provided, must be === xxx based on burst_length(‘d15).

solution：产生wvalid_delay[]时，new的size = burst_length。

`uvm_create(axi_trans)
axi_trans.port_cfg     = cfg;
axi_trans.id           = $urandom_range('h0,'hffff);
axi_trans.xact_type    = svt_axi_transaction::WRITE;
axi_trans.addr         = 64'h0000_0000_0001_0000 | ('h0000_0000_0001_0000 << i);
axi_trans.burst_type   = svt_axi_transaction::INCR;
axi_trans.burst_size   = svt_axi_transaction::BURST_SIZE_128BIT;
axi_trans.atomic_type  = svt_axi_transaction::NORMAL;
axi_trans.burst_length = $urandom_range(5,16);
axi_trans.data         = new[axi_trans.burst_length];
axi_trans.wstrb        = new[axi_trans.burst_length];
axi_trans.data_user    = new[axi_trans.burst_length];
axi_trans.wvalid_delay = new[axi_trans.burst_length];
`uvm_send(axi_trans)

3.2 axi_master(slave)_vif重复set

err_log: The slave virtual interface is valid in the recieved configuration object, and a virtual interface has been recieved through the config db. Replacing the slave vif in the configuration object with the vif recieved from the config db.

solution：vif只set到env这一层，在env中通过调用port_configure.set_master_if/set_slave_if函数传递vif即可，这种方式在多slave、多master场景中更加适用。

3.3 读传输rresp[]/rready[]动态数组size与burst_len[]数组大小不一致

err_log: Invalid combination for Read/Coherent Read, xact_type(READ) or coherent_xact_type（READNOSNOOP）, rresp size('d0), and burst_length('d9). For a Read/Coherent Read the rresp size must be the same as the burst_length.

solution: 读传输master transaction在instance burst_length[]时，instance同样大小的rresp[]。

3.4 窄带传输时size-wstrb-wdata-wysiwyg_enable不匹配

err_log: Invalid wstrb['d1] based on port_cfg.wysiwyg_enable('b1), starting addr('h10), burst_size(BURST_SIZE_128BIT) and burst_type(INCR). Valid byte lanes are 'd32 to 'd47 (lane numbering starts from 0), but wstrb is asserted for invalid byte lanes too.

solution1: 如果不采用wysiwyg模式（what you see is what you get），则在给wstrb-wdata这2个信号赋值时，必需采用靠右对齐的方式。

example1: wdata物理位宽为1024bit，size = 128bit，addr = 0x10，wysiwyg_enable = 0，length = 9， burst_type = INCR; 按常理，wstrb[0] = 'hfffe0000、wstrb[1] = 'h0000ffff_00000000、wstrb = 'hffff0000_00000000 ......但实际上应右对齐，即wstrb[0] = 'hfffe、wstrb[1] = 'hffff、wstrb[1] = 'hffff，VIP会自动映射为正确的wstb。

如下：

`uvm_create(axi_trans)
axi_trans.port_cfg     = this.cfg;
axi_trans.addr         = 'd16;
axi_trans.burst_type   = svt_axi_transaction::INCR;
axi_trnas.burst_size   = svt_axi_transaction::BURST_SIZE_128BIT;
axi_trans.burst_length = 9
axi_trans.data         = new[axi_trans.burst_length];
axi_trans.wstrb        = new[axi_trans.burst_length];
for(int i=0;i<axi_trans.burst_length;i++)begin
    if(i == 0)begin
        axi_trans.wstrb[i] = 'hfffe;
    end else begin
        axi_trans.wstrb[i] = 'hffff;
    end
    axi_trans.data[i] = 'h11111111_11111111_11111111_11111111 * (i+1);
end
`uvm_send(axi_trans)

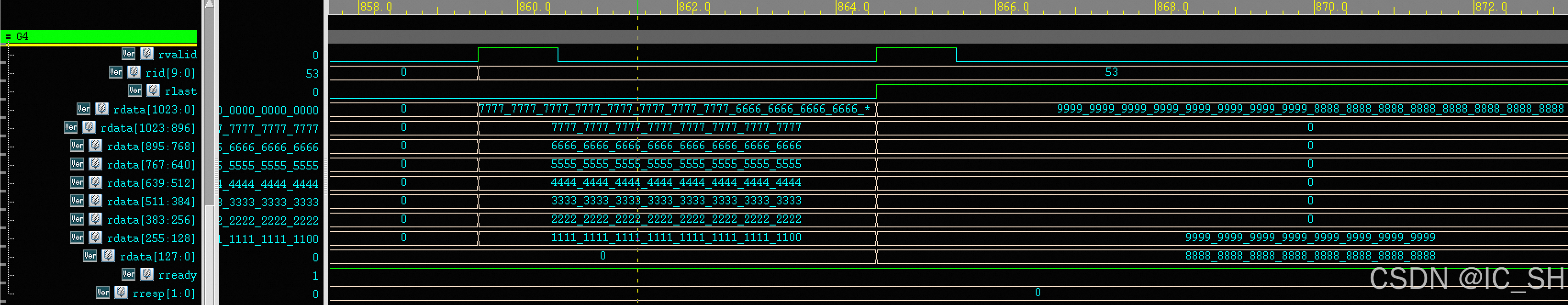

可以发出如下的写数据：

读出数据：

四、常见问题

4.1 mornitor TLM port的使用

svt_aci_port_monitor提供了多种TLM接口，包括如下五种：

1. item_start_port：该TLM只提供第一笔初始trans，对于axi写trans，该TLM提供包含(写指令aw)，(写数据w)相关的全部信息，但不会返回(resp channel)信息，对于axi读trans，该TLM只提供(读指令ar)信息，建议使用该port口作为参考模型的输入数据；

2.item_observed_port：该TLM提供一笔被mornitor检测到的有效axi_trans的所有信息，建议将此TLM口接收的数据作为实际数据；

3.snoop_item_started_port：暂未使用过；

4.snoop_item_observed_port：暂未使用过；

5.tlm_generic_payload_observed_port：暂未使用过；

4.2 axi_m_seq的非阻塞性

axi_m_seq所产生的axi_transaction激励会以非阻塞的方式传递给sqr->drv，因此seq的body函数结束的时间不等于drv驱动完成的时间，或者monitor检测到激励完成的时间；在如下所示代码段中，Enter 和Exit之间消耗的仿真时间只取决于ax指令发完的时间，不取决于trans resp的时间；

task axi_m_base_seq::body();
    axi_m_pkt axi_trans;

    `uvm_info("body", "Enter axi_master_base_seq", UVM_HIGH);
    fork
        forever begin
            get_response(rsp);
        end
    join_none
    for(int i=0;i<10;i++)begin
        `uvm_create(axi_trans)
         axi_trans.port_cfg = this.cfg;
         assert(axi_trans.randomize());
        `uvm_send(axi_trans)
    end
    `uvm_info("body", "Exit  axi_master_base_seq", UVM_HIGH);

因此想要获得trans结束的准确时间点，需要配合event握手机制实现；

或者修改代码，在seq中采用sv的process方法，即可兼容interleave传输、outstanding传输、并将axi_master_seq修改为阻塞性，即所有axi激励完成b ch和r ch的握手后，seq才结束，代码如下：

task axi_m_base_seq::body();
    axi_m_pkt axi_trans;
    process   p        ;
    int       trans_num = 10;

    `uvm_info("body", "Enter axi_master_base_seq", UVM_HIGH);
    fork
        begin
            p = process::self();
            for(int i=0;i<trans_num;i++) begin
                get_response(rsp);
            end
        end
    join_none
    for(int i=0;i<10;i++)begin
        `uvm_create(axi_trans)
         axi_trans.port_cfg = this.cfg;
         assert(axi_trans.randomize());
        `uvm_send(axi_trans)
    end
    p.await();
    `uvm_info("body", "Exit axi_master_base_seq", UVM_HIGH);
endtask:body

4.3 mornitor event的使用

svt_aci_port_monitor提供了多种uvm_event可以用于握手同步，具体有如下：

1.EVENT_TX_WRITE_XACT_STARTED：

该event会在monitor在接口上观测到new write transaction时触发；

2.EVENT_TX_READ_XACT_STARTED：

该event会在monitor在接口上观测到new read transaction时触发；

3.EVENT_TX_XACT_ENDED：

该event会在monitor在接口上观测到transaction结束时触发，对于写trans，即所有trans的b resp返回时触发，对于读trans，即所有的读数据被成功接收时触发；该event比较实用，应用于seq中可同步axi trans结束时刻；
