《电磁兼容设计与测试案例分析》书籍笔记

---

一、梯形脉冲

1.频谱的基本特征

• 主瓣与副瓣结构：梯形脉冲的频谱由一个主导的主瓣和多个逐渐衰减的副瓣组成。

• 转折点定义：梯形脉冲频谱中存在两个关键的转折点。第一个转折点处的频率为 (1/pi t)，第二个转折点的频率为 (1/pi tr)。其中，(t) 是脉冲宽度，(tr) 是上升时间。



2.频谱幅度变化规律

• 第一个转折点后：通过第一个转折点，频谱幅度开始以每十倍频程下降20dB的速度衰减。这表明，相对于低频，中频的谐波能量迅速减少。
• 第二个转折点后：经过第二个转折点，衰减速率加倍，变为每十倍频程下降40dB。这一变化进一步抑制了高频谐波的能量。

3. 设计启示

• 控制边沿陡峭度：由于高频噪声主要来源于信号的快速边沿，增加上升时间和下降时间（降低边沿的陡峭度）可以有效减少高频谐波的产生，从而降低电路中的高频噪声水平。
• 考虑低频信号的特殊性：即便对于上升沿很陡峭但频率较低的周期信号，由于第一个转折点的限制作用，其高次谐波也不会达到很高的电平。这意味着，在某些情况下，专注于优化低频信号的质量可能比过度担心高频噪声更为重要。

4. 谐波幅度估算方法

• 基本原理：利用傅里叶变换理论，特定谐波的幅度与该谐波频率对应的脉冲频谱值直接相关。
• 步骤概述：
  • 确定基频：首先明确信号的基本频率，这是计算所有谐波频率的基础。
  • 计算转折点频率：依据上述转折点公式，识别出影响谐波幅度的关键频率点。
  • 估算不同频段的衰减：基于转折点划分频谱区域，应用相应的衰减率（-20dB/十倍频程或-40dB/十倍频程）来估算各频段内谐波的相对幅度。

二、周期信号与非周期信号的频谱特性对比及系统影响

1. 周期信号频谱特性

• 离散性：周期信号的频谱呈现离散特性，这是因为周期信号可分解为一系列频率为基频整数倍的谐波之和。每个谐波对应频谱上的一个尖峰，形成离散谱线。
• 强度特征：周期信号的频谱在谐波位置上表现出强度大（尖锐峰值），这是因为能量集中在特定频率上，形成了窄带噪声的特征。这种特性使得周期信号在某些特定频率上辐射较强。

2. 非周期信号频谱特性

• 连续性与宽带性：非周期信号，如随机信号或瞬态信号，其频谱通常较为宽广且连续，因为信号中包含各种频率成分，没有明显的周期重复模式。这种信号在频谱上的表现是强度较弱且分布广泛，属于宽带噪声。
• 频谱多样性：非周期信号的每个取样段频谱可能不同，反映出信号在时间上的非周期性变化，导致整个频谱范围内的能量分布更加均匀。

3. 系统中的信号类型与辐射问题

• 时钟信号：作为典型的周期信号，时钟信号负责同步系统中的各种操作，其强烈的离散频谱特性容易成为系统辐射发射超标的主要来源。尤其是在未得到有效滤波或屏蔽时，时钟信号的尖锐频谱峰可能超出电磁兼容性(EMC)标准。
• 数据与地址线信号：这类信号多为非周期性，其宽带特性意味着辐射能量分散在更宽的频率范围内，单点强度不高。

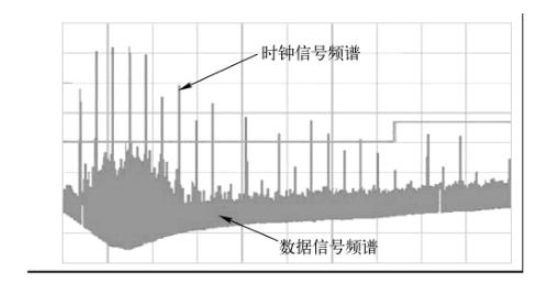

• 图示比较：图1-2应展示的是时钟信号与数据/地址线信号的频谱对比，直观体现了周期与非周期信号在频谱上的根本差异。时钟信号的频谱图中，可以看到几条明显的尖峰，代表基频及其谐波；而数据/地址线信号的频谱则表现为较宽的连续分布，无明显峰值。
• 系统设计考虑：了解这两种信号的频谱特性对于系统设计至关重要。针对时钟信号的辐射控制，可以通过采用展频技术、降低时钟频率、优化PCB布局布线及使用高质量的时钟缓冲器和滤波器来减少辐射。对于数据和地址线，重点在于平衡信号完整性与EMC要求，采用适当的终端匹配、差分信号传输以及布线策略，以降低其宽带噪声影响。

三、分贝的概念

1.功率分贝定义：分贝是两个功率值的比较值取对数后再乘以10的结果，P1和P2是两个功率值;

功率分贝通常用dBm表示，即功率相对于1mW（豪瓦）的值；

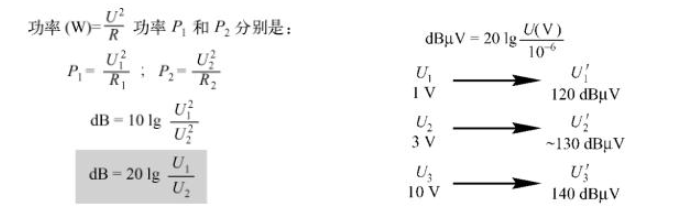

2.电压分贝定义：在电阻 𝑅1=𝑅2_R_1=_R_2 （通常为50Ω）的条件下，可以由功率的分贝值推出电压的分贝值;

在EMC领域，通常用 𝑑𝐵𝜇𝑉_dBμV_ 表示电压的大小，即电压相对于1μV（微伏）的值。;

3.辐射骚扰的测量：辐射骚扰通常用电磁场的大小来衡量，单位是 V/m。在EMC领域，通常以 𝑑𝐵𝜇𝑉/𝑚_dBμV_/m 表示。
4.测量方法：使用天线和干扰测试仪器组合来测量骚扰场强的大小。干扰测量仪器测到的是天线端口的电压，此电压加上所用天线的天线系数，即为被测骚扰的场强。 𝐸[𝑑𝐵𝜇𝑉/𝑚]=𝑈[𝑑𝐵𝜇𝑉]+天线系数[𝑑𝐵]。

四、正确理解分贝正真的含义之案例分析

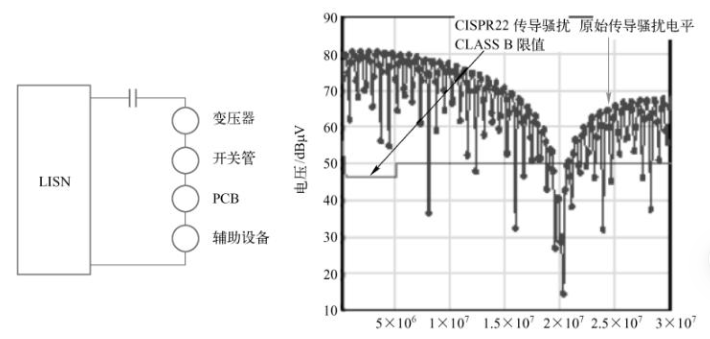

**1. 问题识别：**设备在测试中传导骚扰超标，不符合EMC标准CISPR22 CLASS B的限值。

2.原因初步分析：包括变压器问题、开关管问题、PCB设计缺陷、辅助设备问题
3. 错误诊断：客户采用逐一排除法来诊断电磁兼容性（EMC）问题时，这是一个系统化的方法，用于识别和隔离导致电磁干扰（EMI）的具体来源。但诊断过程中陷入“死循环”，即长时间努力未能排除故障。具体原因为忽视了分贝（dB）单位的特性，具体看下列示例。
4.诊断示例：
假设有以下三个独立的传导骚扰源，它们分别产生以下电平的传导骚扰：

• 变压器产生的传导骚扰电平：60dBμV
• 开关管产生的传导骚扰电平：50dBμV
• PCB设计缺陷产生的传导骚扰电平：40dBμV

首先，将分贝值转换为实际电压值（μV）：

然后，将这些电压值相加得到总电压：

最后，将总电压转换回分贝值：

这个计算显示，当三个电压源叠加时，总的传导骚扰电平大约是60.7 dBμV，而不是简单地将分贝值相加
5.诊断陷阱的原因：

• 忽视叠加效应：如果诊断过程中只关注单个骚扰源，而没有考虑它们叠加后的总效果，就可能导致诊断陷阱。
• 误解分贝的对数特性：错误地认为分贝值可以直接相加。

6.如何避免诊断陷阱：

• 理解分贝的对数特性：在分析多个骚扰源时，要使用对数运算来计算总的传导骚扰。
• 考虑叠加效应：在诊断过程中，要考虑到所有可能的骚扰源及其叠加效应。
• 综合分析：在采取措施降低骚扰时，要综合考虑所有相关因素，而不是孤立地看待每个骚扰源。
  ## 五、天线的作用与原理

1.天线的基本功能

• 转换能量: 天线作为电磁波的发射器和接收器，其核心功能在于将传输线中的导行波（电流和电压）转换为自由空间中的电磁波，反之亦然。这一过程涉及到电磁能的形式转换。

2. 天线的工作原理

• 共振: 天线设计通常基于特定频率的共振原理，确保在该频率下能够高效地辐射或接收电磁能量。天线长度通常接近于工作波长的四分之一或一半，以达到最佳的辐射效率。
• 匹配与阻抗: 为了实现最大能量传输，天线需要与馈线（传输线）之间保持良好的阻抗匹配。不匹配会导致部分能量反射回传输线，降低系统效率。

3. 远场与近场在天线设计中的意义

• 远场: 在天线设计中，关注远场特性，因为这是有效辐射和接收的区域。远场中的电磁波可被视为平面波，便于计算和定向控制。
• 近场: 近场对于理解天线周围的互耦合效应至关重要，尤其是在密集布置的天线系统中，近场效应可能导致相互干扰，影响系统性能。

4. 天线方向性与增益

• 方向性: 指天线向特定方向集中辐射或接收电磁波的能力。高度定向的天线（如抛物面天线）在所需方向上提供更强的信号，减少非期望方向的辐射。
• 增益: 天线增益是衡量其辐射或接收效能相对于理想点源的相对值。高增益天线能更有效地聚焦能量，提高通信距离和质量。

5. 实际应用中的考量

• 频段适应性: 不同应用场景（如广播、卫星通信、移动通信）要求天线能在特定频率范围内工作，设计时需考虑频带宽度和选择性。
• 环境因素: 实际部署中，天线的性能还会受到周围环境（如建筑物、地形）的反射、吸收和散射影响，这些因素需在设计阶段予以考虑。

六.电磁场

电磁场与电磁波的关系

• 电磁场是指电场（E场）和磁场（H场）的组合，它们是相互关联并通过麦克斯韦方程组描述的。电磁场可以存在于静态（如直流电场或永久磁场）或动态（如交流电场和交变磁场）状态。
• 电磁波是电磁场的一种表现形式，它描述了电场和磁场在空间中以波的形式传播的情况。电磁波可以是无线电波、微波、红外线、可见光、紫外线、X射线或伽马射线等，它们都是电磁谱的一部分。

关系梳理

1. 电磁场的静态和动态：

• 静态电磁场：存在于直流电路或永久磁体周围，场的分布不随时间变化。
• 动态电磁场：存在于交流电路或变化的磁场周围，场的分布随时间变化。

2. 电磁波的产生：
   • 当动态电磁场中的电场和磁场随时间变化并以协调的方式传播时，就形成了电磁波。
3. 电磁波的传播：
   • 电磁波可以在自由空间（如空气或真空）中传播，也可以在介质（如水、金属或绝缘材料）中传播。
   • 电磁波的传播不需要介质，这与声波等机械波不同。
4. 电磁场与电磁波的联系：
   • 电磁场是电磁波存在的基础，电磁波是电磁场传播的表现形式。
   • 在电磁波中，电场和磁场分量垂直于彼此，并且都垂直于波的传播方向。
5. 传导耦合与辐射耦合：
   • 传导耦合：包括电容性耦合和电感性耦合，发生在导体或介质的直接接触或邻近区域，是电磁场在近场区域内的效应。
   • 辐射耦合：电磁波在远场区域内的传播，是电磁场在空间中传播能量的方式。
     ### 电磁场的分类

• 近场：在近场区域，电磁场的分布和强度受干扰源特性的直接影响。
  - 耦合机制：近场耦合主要通过电场（电容性）和磁场（电感性）耦合发生。
• 远场：在远场区域，电磁场的分布和强度主要受波长和传播距离的影响。
  • 耦合机制：远场耦合主要通过辐射场的形式，即电磁波的传播。
