怎么在嘉立创EDA中画出OLED的电路图？

已于 2024-07-06 19:23:30 修改
阅读量588 收藏
点赞数 6
分类专栏： PCB 文章标签： 嵌入式硬件
于 2024-04-21 22:26:19 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Zwgsnm/article/details/138046786
版权
本文介绍了如何在嘉立创EDA软件中安装并进行元件如电阻的绘制，包括工具的使用、网络端口和标识的放置，附有详细的视频教程链接以供学习。
摘要由CSDN通过智能技术生成

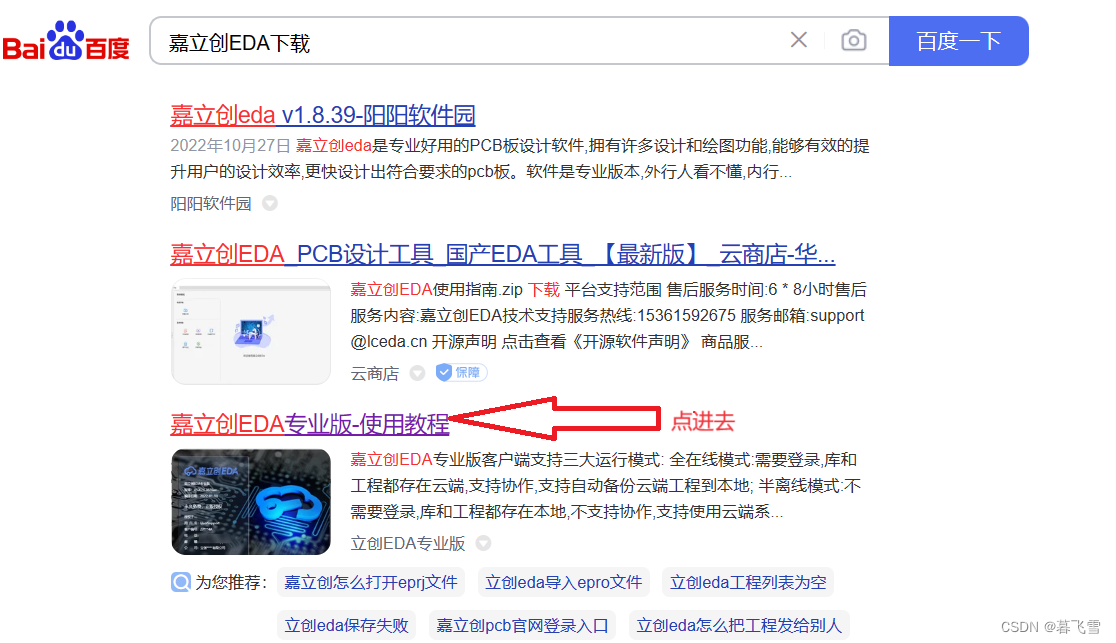

(1)首先安装嘉立创EDA软件，软件可直接在官网下载

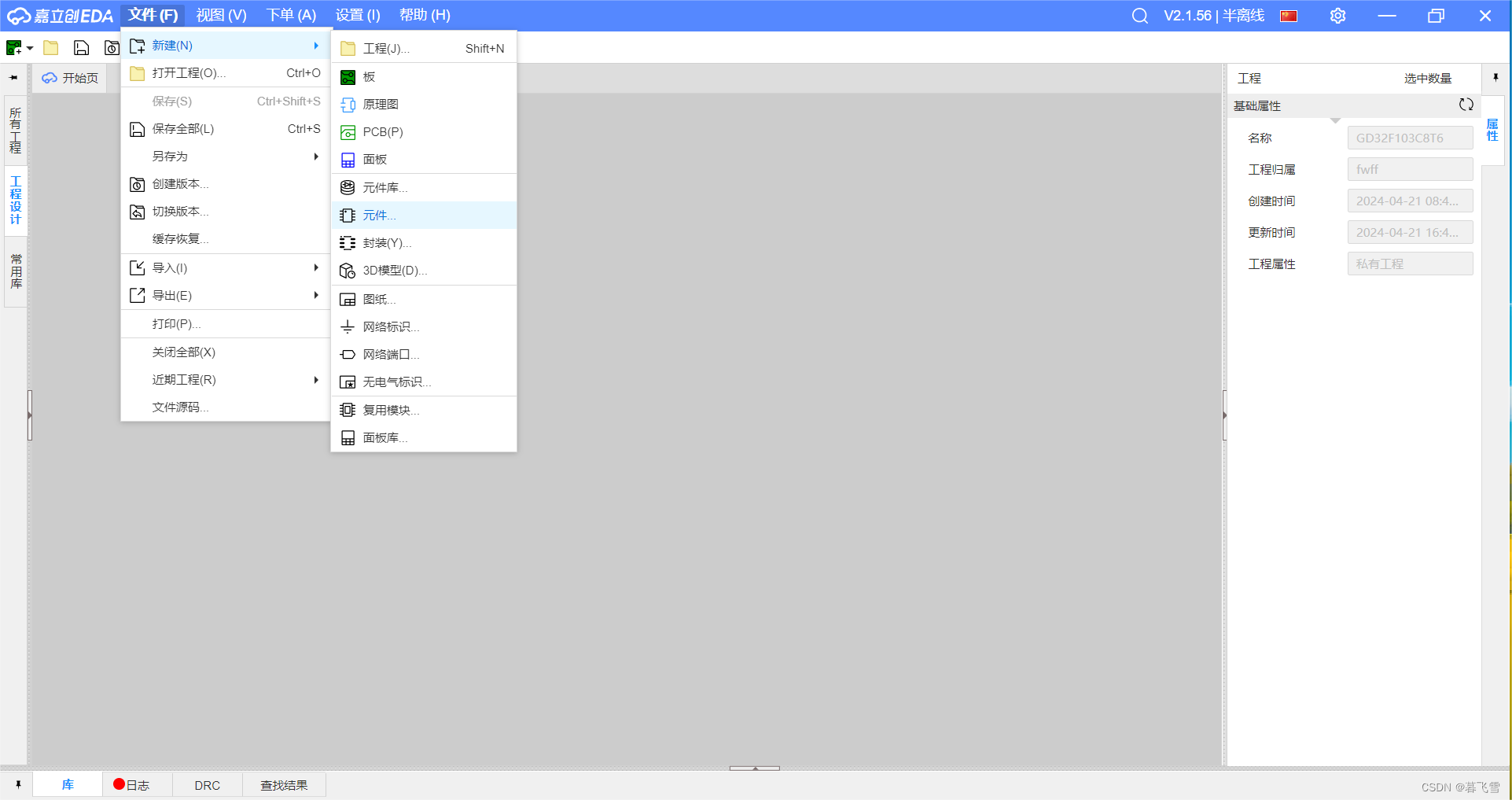

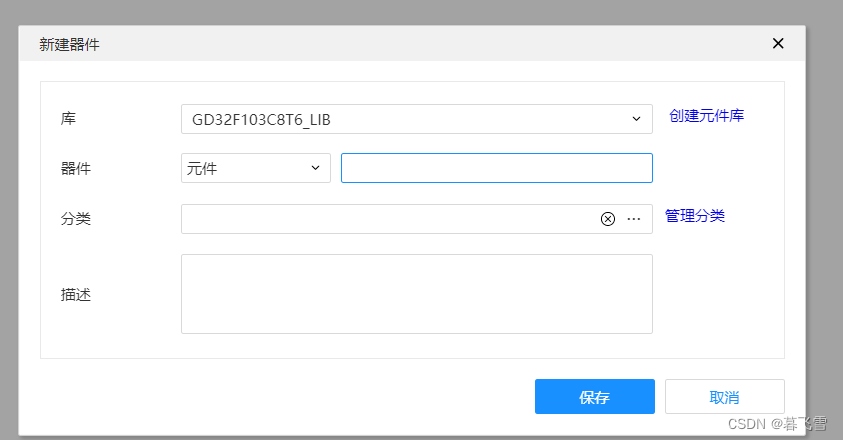

(2)元件绘制保存。在嘉立创EDA界面中选择如下所示

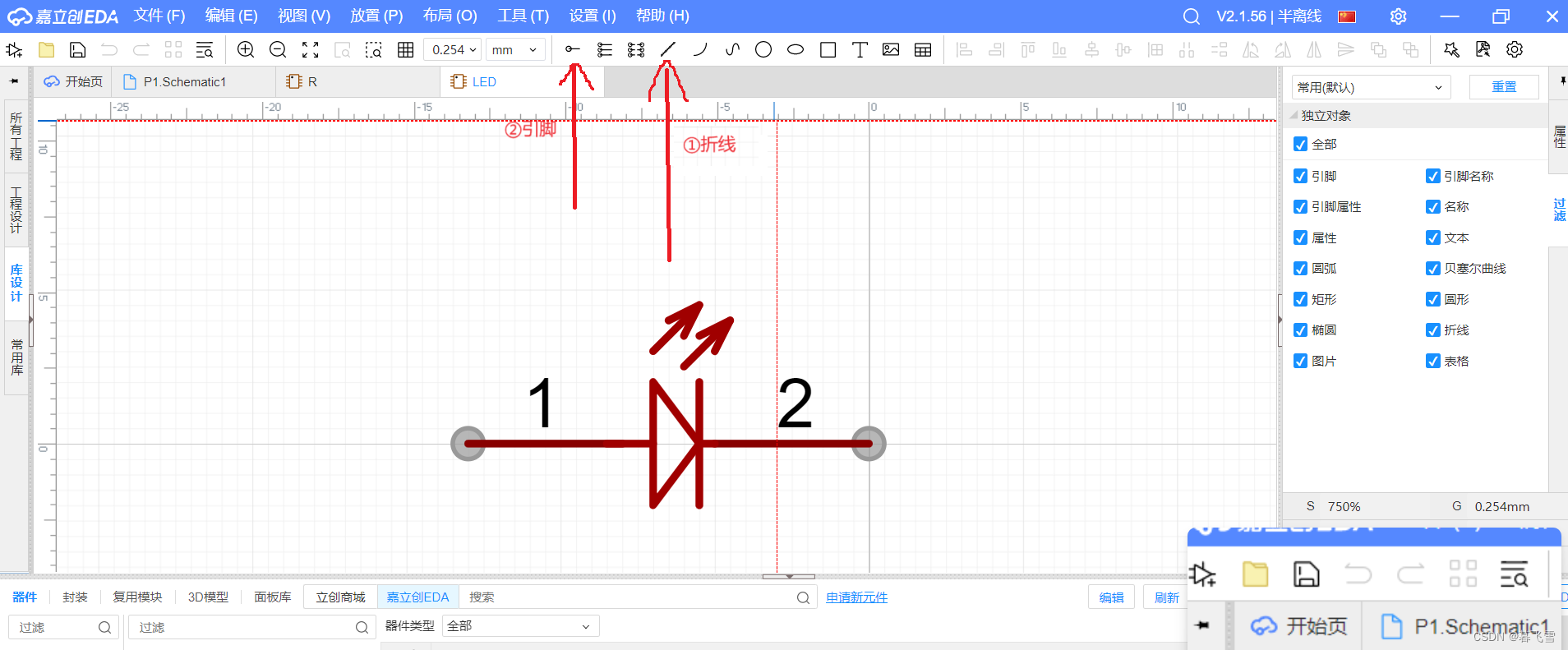

以下绘制需要用到工具有：折线、引脚

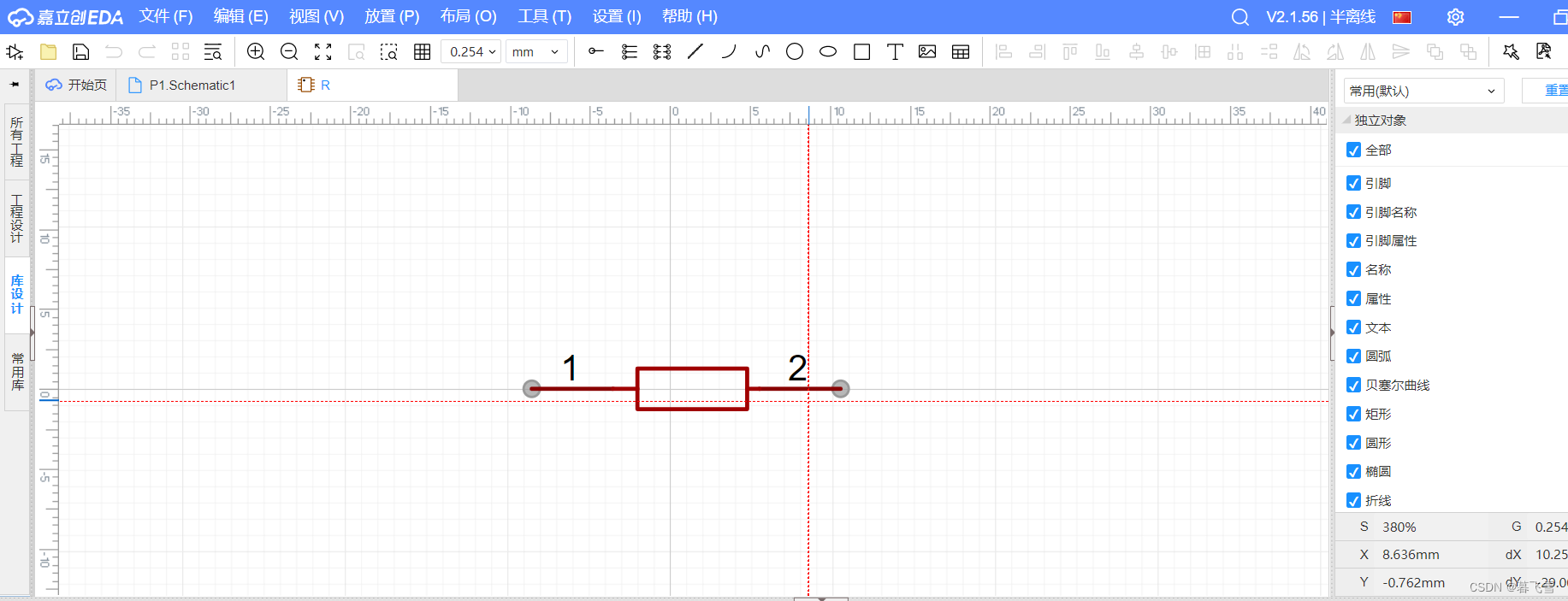

在界面中实现以下电阻绘制 ，绘制完后按CTRl+S进行保存

同理可得:

(3)需要用到放置\rightarrow网络端口\rightarrow输入，放置\rightarrow网络标识\rightarrow地线，如下图所示：

拼接之后成品图如下所示：

绘制视频链接如下所示：

https://www.bilibili.com/video/BV1fM411Z7cW?p=15&vd_source=52759f4537776f7c3c959927e45eac3f
