STM32 NPN与PNP检测电路

简介

工业用的传感器一般有NPN PNP两种类型 :
NPN传感器:黑色信号线的连接是与0V的蓝色线断开或连接的。
PNP传感器:黑信号线的连接是与与24V的棕色线断开或连接的。
单片机检测传感器的状态改变一般需要增加一个光耦隔离电路,用于防止外界干扰会损坏单片机。

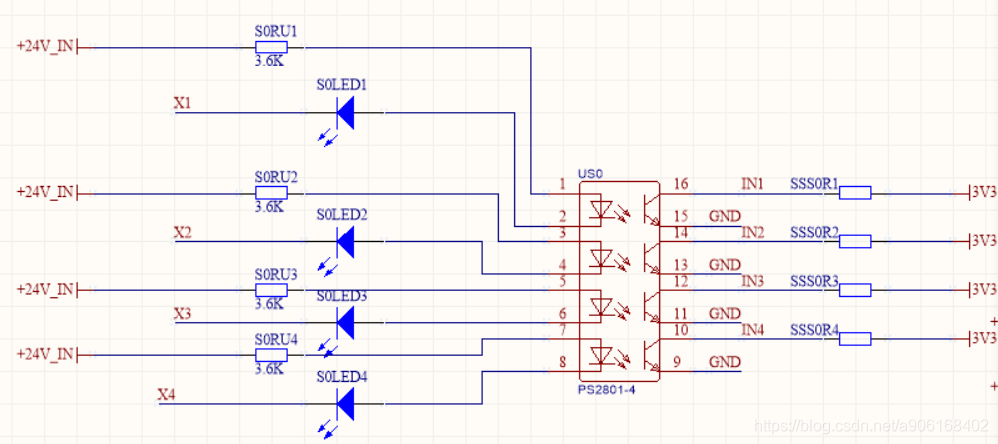

NPN传感器检测电路

NPN传感器检测电路
当X1感应时,X1与蓝色的0V相连,光耦导通,IN1就和GND连通,单片机呈现低电平
当X1感应时,X1与蓝色的0V不相连,光耦不导通,IN1就和GND不连通,单片机呈现高电平

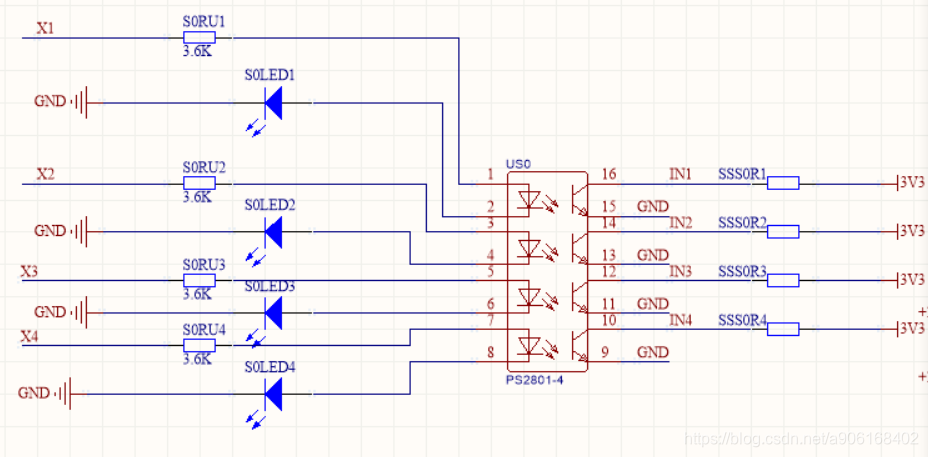

PNP检测电路

PNP检测电路
当X1感应时,X1与棕色的24V相连,光耦导通,IN1就和GND连通,单片机呈现低电平
当X1感应时,X1与棕色的24V不相连,光耦不导通,IN1就和GND不连通,单片机呈现高电平

光耦选型

光耦选型一般需要考虑接口电平是3.3V还是5V,响应速度的快慢,光耦的位数等等.

代码实现

short ReadSensor()
{
	return GPIOA->IDR;
}
