电压转换速率（Slew Rate，SR）

定义：slew rate 就是电压转换速率（Slew Rate），简写为SR，简称压摆率。其定义是在1微秒或者1纳秒等时间里电压升高的幅度，直观上讲就是方波电压由波谷升到波峰所需时间，单位通常有V/s，V/ms，V/μs和V/ns四种。电压转换速率用示波器就可以测量。

计算公式



分析

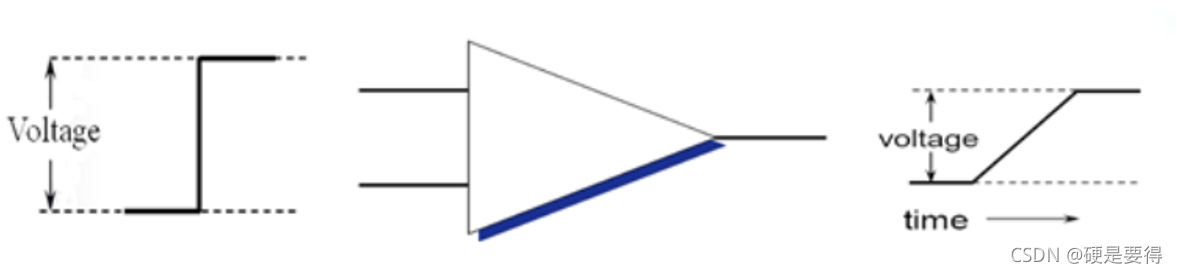

       压摆率可认为，当输入运放一个阶跃信号时，运放输出信号的最大变化速度，如下图：





       如果电压转换速率不高，在信号来了时不能准确及时跟上，信号消失后放大器只能跟上了原信号电平的一半或更低，令信号的幅度比信号缩小，分析力也就差了。

       在运算放大器中，电压转换速率是影响诱发瞬态互调失真的一个重要参数，是衡量运算放大器在速度方面的的一大指标。

       运算放大器转换速度慢会令瞬态互调失真升高。运算放大器的转换速度是指运算放大器对触发信号或脉冲信号的跟随或响应能力，即瞬态响应能力。瞬态响应越高，数值愈大，其工作电流也越大，亦即耗电也大的意思。优秀的运算放大器转换速率都在15V/μs以上。

例题

       （例题原文链接：https://blog.csdn.net/aqwtyyh/article/details/78478063）

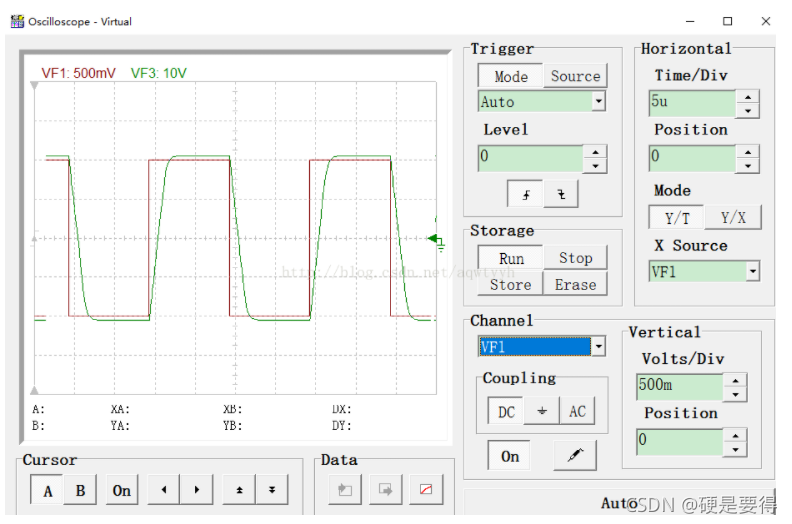

       输入50K-100K的方波给音频运放，然后输出送入下一级处理，在做运放的实际实验以及仿真中都遇到了这种现象：（用的仿真软件是TI的TINA）

       明明输入的是方波，输出的波形却严重失真，但是如果输入正弦波或者方波之类的，就可以正常输出。

       现象总结：任何一种运放都不能正常处理方波，输出的波形必然会失真；

      原因分析： SR=dv/dt；对于方波来说dt是趋于0的，那么SR就趋于无穷大，因此只有SR无穷大的运放才能正常处理标准方波，这也是出现仿真现象的原因。
