KEIL5软件仿真观察PIN脚电平（软件仿真逻辑分析仪的使用）

已于 2024-07-26 11:18:26 修改
阅读量654 收藏 5
点赞数 2
文章标签： 嵌入式硬件
于 2024-06-23 10:02:44 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/a_black_/article/details/139892772
版权

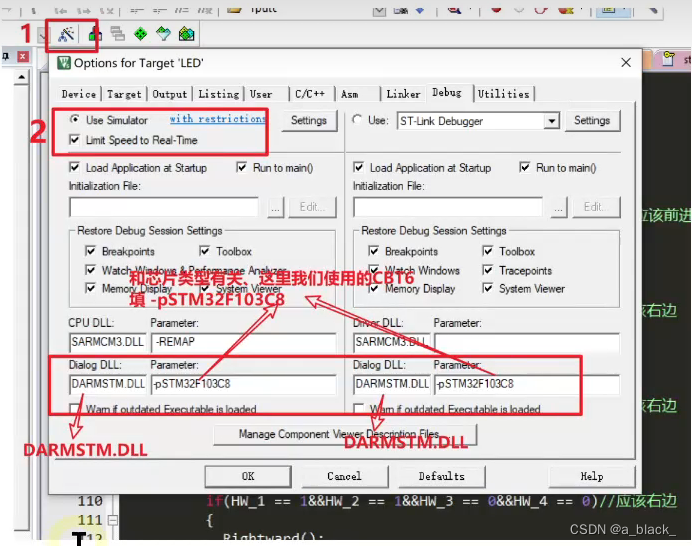

仿真前的调整：

例：STM32F103C8T6 （如果是F4的板子稍微对着修改一下）（STM32F4系列的单片机 软件仿真不友好 逻辑分析仪也用不了！！！！）

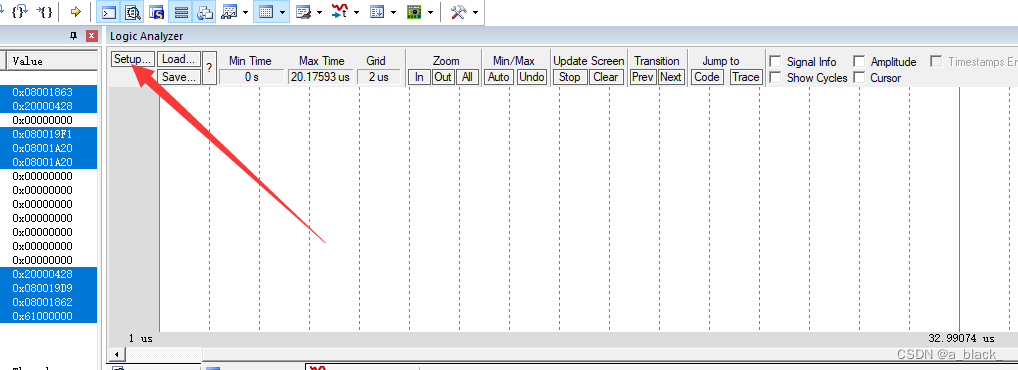

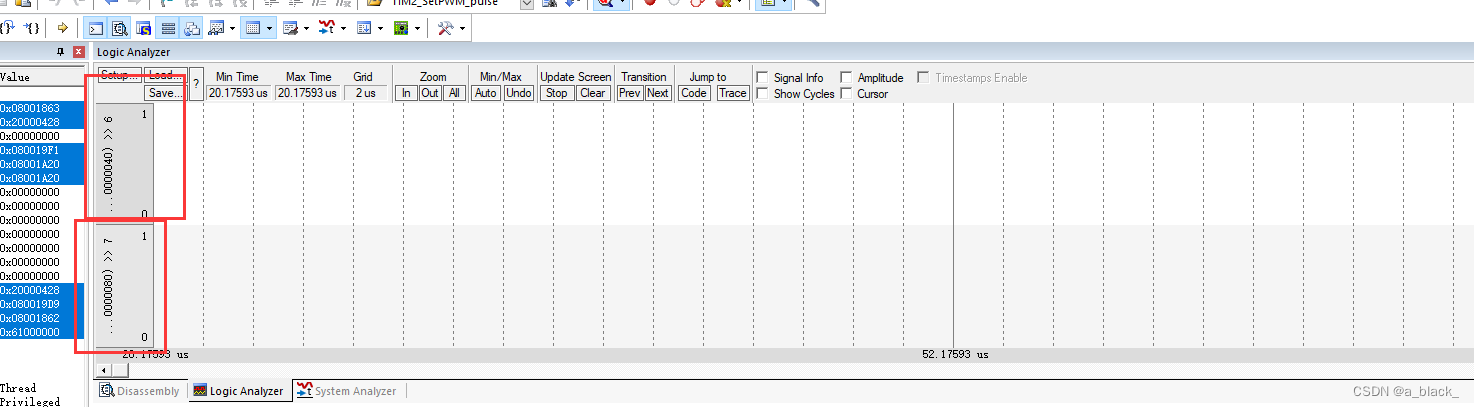

 逻辑分析仪的使用

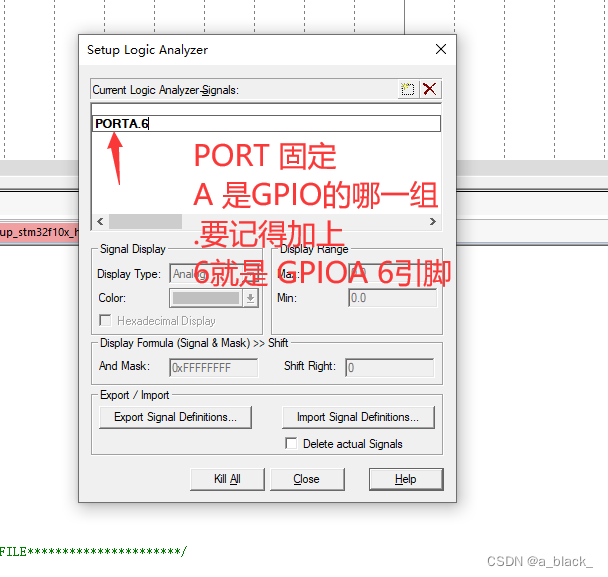

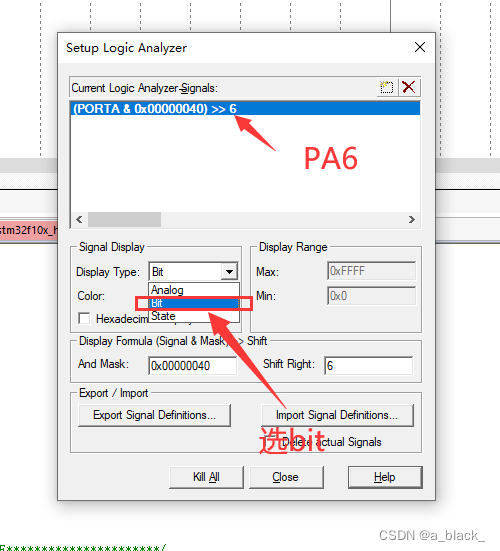

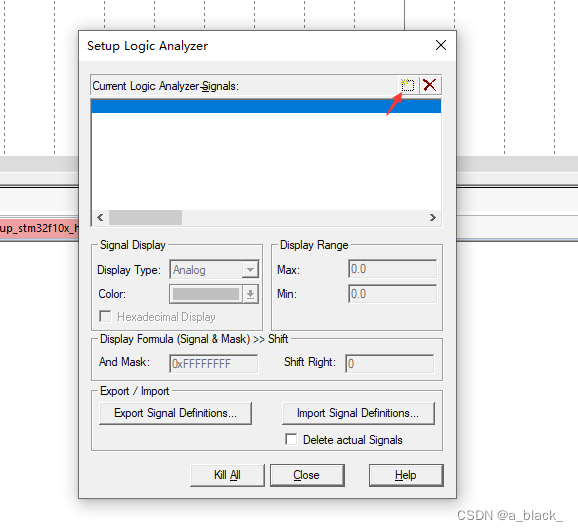

输入 PORTA.6( PORAT(哪一组).(哪一个引脚) )
