[目标检测]-图解bbox_loss的发展-MSE -＞ IOU -＞ GIOU(cvpr2019) -＞DIOU/CIOU(aaai2020)

1.MSE方式

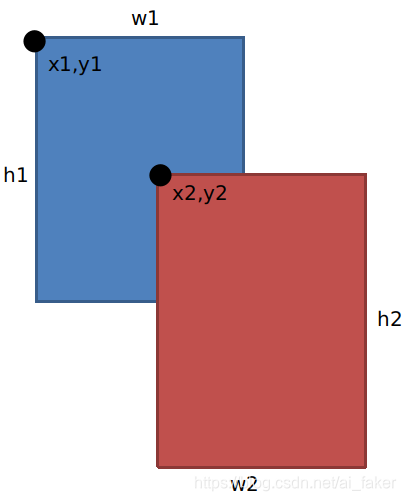

最早的bbox_loss采用的是MSE方法
$${\mathcal{L}}_{\text{MSE}}=(x1-x2{)}^2+(y1-y2{)}^2+(w1-w2{)}^2+(h1-h2{)}^2$$

这种方式计算损失值是检测框的“代理属性”—— 距离，而忽略了检测框本身最显著的性质——IoU。
计算两者的重叠占比，才是我们更加想要去优化的属性，而不仅仅是距离。

2.IOU方式

$$\begin{array}{l}{\mathcal{L}}_{\text{IoU}}=1-\frac{|B\cap B^{gt}|}{|B\cup B^{gt}|}\end{array}$$

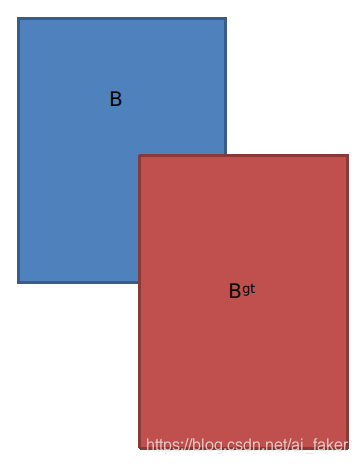

IOU就是反映预测框与真实框的重叠情况
从几何上来看就是两者交集的面积比两者并集的面积，当这个值越大，代表两者越接近，反映在bbox_loss上就会越小。

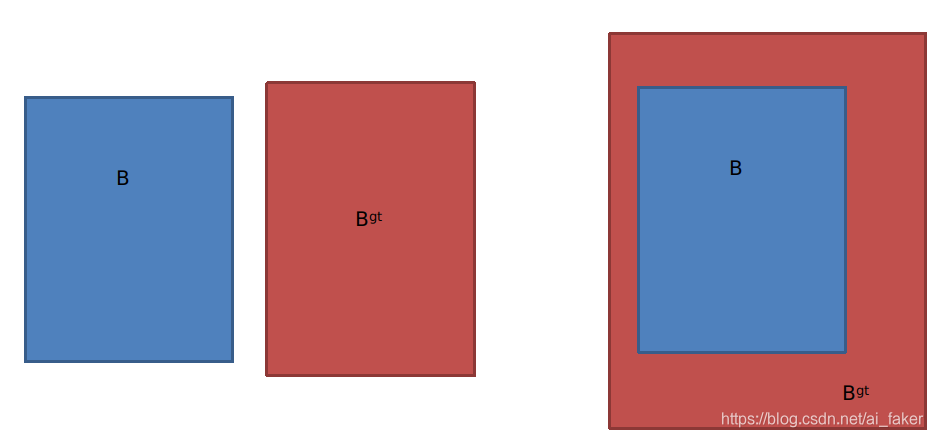

但是这种方式确有着两个致命的缺点，无法反映1.包含及2.完全未重叠如下图所示

• 如左边这种情况，两者虽然不重叠但是，距离1w米与距离1米，他们应该是不同的，但是反映在iou上，都为0,这时的bbox_loss为1，这就不能体现出距离的关系。
• 如右边这种情况，两者体现一种包含关系，这时的iou为1,bbox_loss=0,但是他们的中心点没有对准，且预测框跟真实框的大小也不同，这应该是要去优化的，很显然，也不能体现出包含情况下的优化。

3.GIOU

于是cvpr2019年giou横空出世，他的公式如下:
$${\mathcal{L}}_{GIoU}=1-IoU+\frac{\left|C-B\cup B^{gt}\right|}{|C|}$$

C代表两者接起来的矩形,可以看到，当两者不相交时，IOU为0,但后面的那一项，两者距离越远，越接近于1,于是giou_loss也就越大，这就很好的解决了IOU_loss的第一个缺点，但是同样的第二个缺点并没有解决。

4.DIOU

论文地址：https://arxiv.org/abs/1911.08287

代码地址：https://github.com/Zzh-tju/DIoU

为了解决3中的问题，aaai2020年diou横空出世，它的公式如下
$${\mathcal{L}}_{DIoU}=1-IoU+\frac{{\rho }^2\left(\mathbf{b},{\mathbf{b}}^{gt}\right)}{c^2}$$

其中
$$\frac{{\rho }^2\left(\mathbf{b},{\mathbf{b}}^{gt}\right)}{c^2}$$
分子代表预测框与真实框他们中心点之间的距离，而分母则代表两者形成的外接矩形的对角线长度。
可以看到这种方式，两者不重合时，距离越远比值越接近1,此时loss=1+1=2,随着两者距离的接近，loss慢慢下降。
在两者包含的时候

只有两者中心点完全一致时，上述项为0,可以看到也解决了部分包含的问题。
那么还剩下最后一个问题:两者重合且中心点也重合时时，预测框与真实框的宽高不一致，出现大框包小框该如何优化？

5.CIOU(完美IOU)

CIOU是DIOU同一篇论文提出的。先看公式

$${\mathcal{L}}_{CIoU}=1-IoU+\frac{{\rho }^2\left(\mathbf{b},{\mathbf{b}}^{gt}\right)}{{\rho }^2}+\alpha v$$
$$v=\frac{4}{{\pi }^2}{\left(\arctan \frac{w^{gt}}{h^{gt}}-\arctan \frac{w}{h}\right)}^2$$
$$\alpha =\frac{v}{(1-IoU)+v}$$

在这里$\alpha$你可以认为作者设置的一个权重系数，加入$\alpha v$,引入了宽高比，从而去优化预测框与真是框之间的宽高不同问题，至此，这个问题基本可以说解的很完美了，这里看一个性能对比。

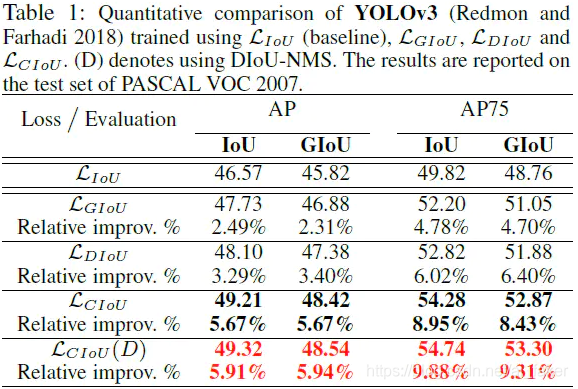

这是作者在YOLOV3网络使用不同的bbox_loss所带来的性能提升，可以看到CIOU相对于GIOU有了大约3%左右的性能提升。
