建议翻看着底部的参考文档资料和本文一起辅助阅读
本文带你详细的了解AXI总线协议，并且基于官方手册，能够提高你的手册阅读能力。
什么是AXI
AXI 的英文全称是 Advanced eXtensible Interface，即高级可扩展接口，它是 ARM 公司所提出的 AMBA（Advanced Microcontroller Bus Architecture）协议的一部分
- AMBA(Advanced Microcontroller Bus Architecture) 高级微控制器总线架构
AXI（Advanced eXtensible Interface）高级扩展接口是ARM AMBA的一部分，这是一个在1996年首次推出的微控制器巴士系列。AXI的第一个版本最早包含在2003年发布的AMBA 3.0中。2010年发布的AMBA 4.0包括了AXI的第二个主要版本，AXI4。也就是我们现在使用的AXI4接口
片上总线AMBA
随着微处理器芯片的规模越来越大，功能越来越复杂，需要一个统一的片上总线来进行管理。为此，业界出现了很多片上总线标准。其中，由ARM公司推出的AMBA片上总线受到了广大IP开发商和SoC系统集成者的青睐，已成为一种流行的工业标准片上结构。
AMBA 1只有ASB和APB协议；AMBA 2引入AHB协议用于高速数据传输；AMBA 3，为适应高吞吐量传输和调试引入AXI和ATB，增加高级可扩展接口，而AHB协议缩减为AHB-lite，APB协议增加了PREADY和PSLVERR，ASB由于设计复杂而不再使用；AMBA 4，AXI得到了增强，引入QOS和long burst的支持，根据应用不同可选AXI4，AXI4-lite，AXI4-stream，同时为满足复杂SOC的操作一致性引入ACE和ACE-lite协议，APB和ATB也同时得到增强，比如APB加入了PPROT和PSTRB，另外为改善总线数据传输引入QVN协议；- 适应更加复杂的高速NOC设计，引入环形总线协议，推出的
AMBA CHI协议。
AXI接口

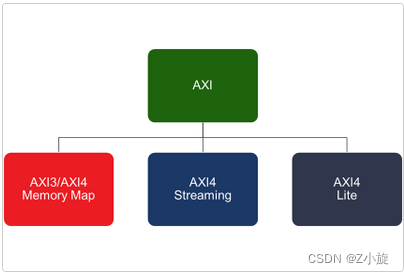

AXI4 协议支持以下三种类型的接口：
1、AXI4：用于满足高性能存储器映射需求
2、AXI4-Lite：简化版的 AXI4 接口，用于较少数据量的存储映射通信。
3、AXI4-Stream：用于高速数据流传输，非存储器映射 它不需要地址通道。
AXI应用
AXI4 协议支持突发传输，主要用于处理器访问存储器等需要指定地址的高速数据传输场景。AXI-Lite为外设提供单个数据传输，主要用于访问一些低速外设中的寄存器。而 AXI-Stream 接口则像 FIFO 一样，数据传输时不需要地址，在主从设备之间直接连续读写数据，主要用于如视频、高速 AD、PCIe、DMA 接口等需要高速数据传输的场合。
- AXI4适用于内存映射接口，并允许高吞吐量爆发，只用一个地址数据，最高可达256个数据传输周期，
ZYNQ
在ZYNQ中 AXI总线用于PS 和 PL 之间进行数据交互

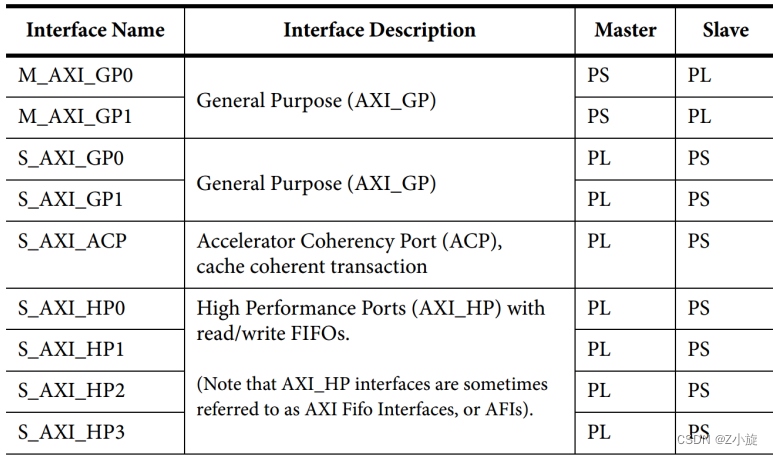

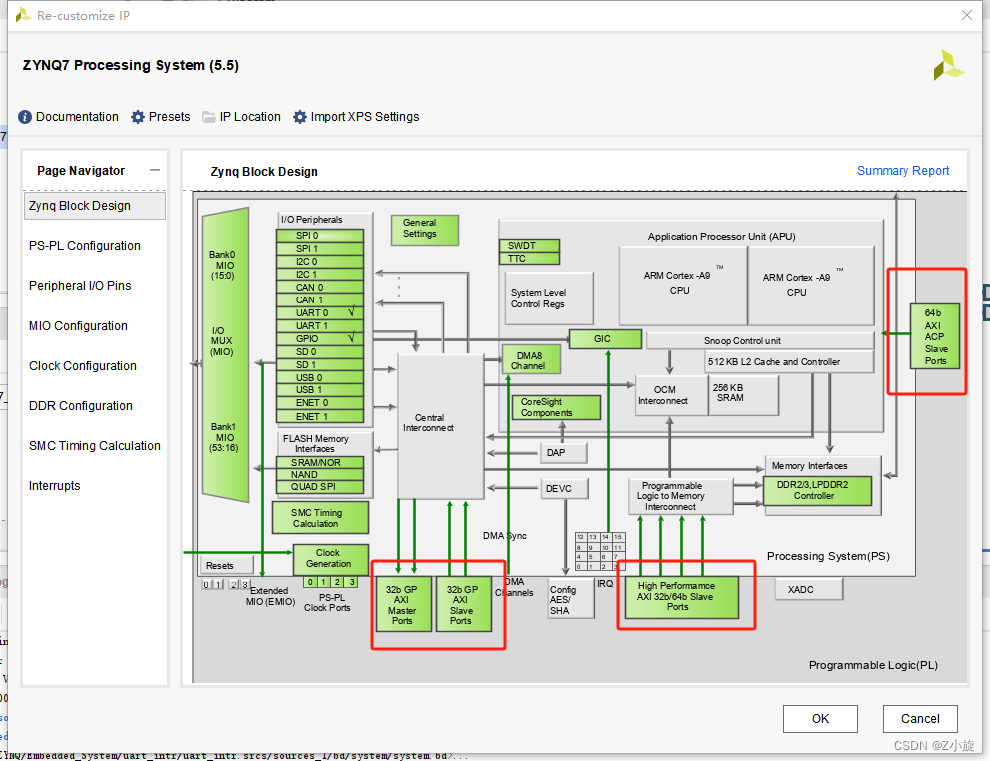

zynq的ps上共留了9个AXI接口，其中两个GP AXI master、两个GP AXI slave、四个HP AXI slave、以及一个ACP AXI slave。
接口类型如下：
第一个字母“M”表示 PS 是主机，而第一个字母“S”表示 PS 是从机。
- 通用 AXI（General Purpose AXI）：一条 32 位数据总线，适合 PL 和 PS 之间的中低速通信。
- 加速器一致性端口（Accelerator Coherency Port）：在 PL 和 APU 内的 SCU 之间的单个异步连接，
总线宽度为 64 位。这个端口用来实现 APU cache 和 PL 的单元之间的一致性，PL 是做主机的。 - 高性能端口（High Performance Ports）：四个高性能 AXI 接口，带有 FIFO 缓冲来提供“批量”读
写操作，并支持 PL 和 PS 中的存储器单元的高速率通信。数据宽度是 32 或 64 位，在四个接口中 PL 都是
做主机的。
STM32

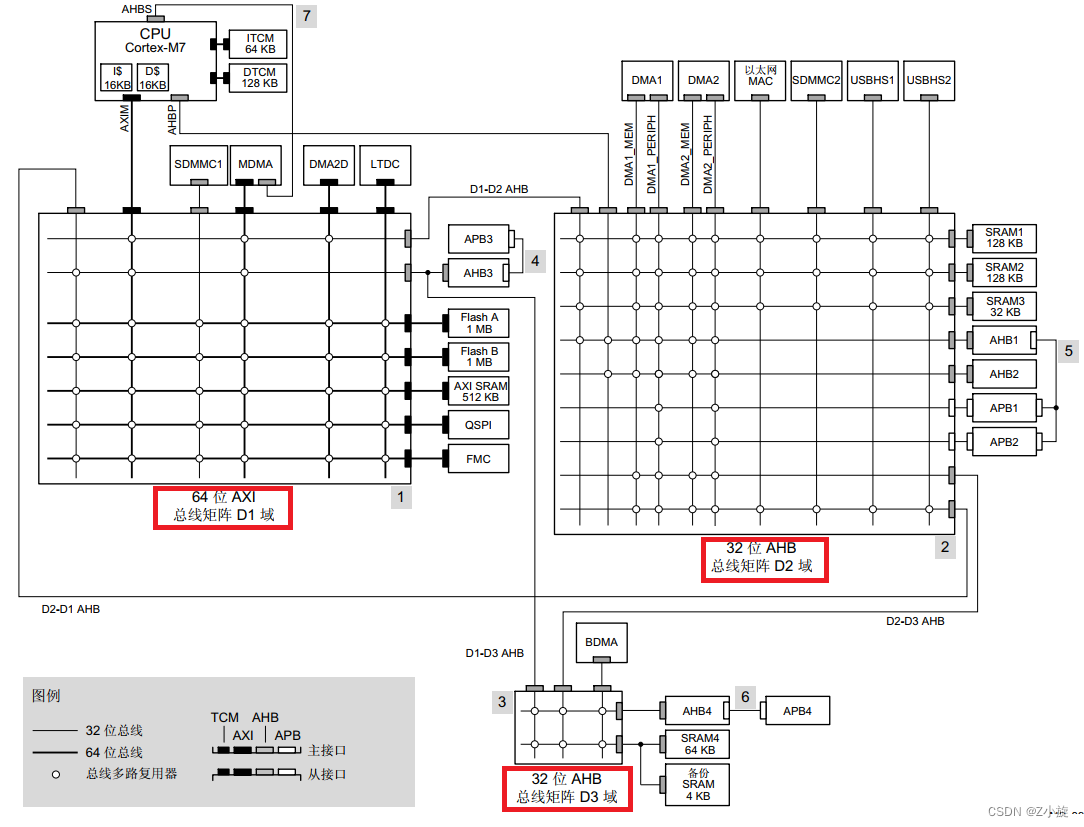

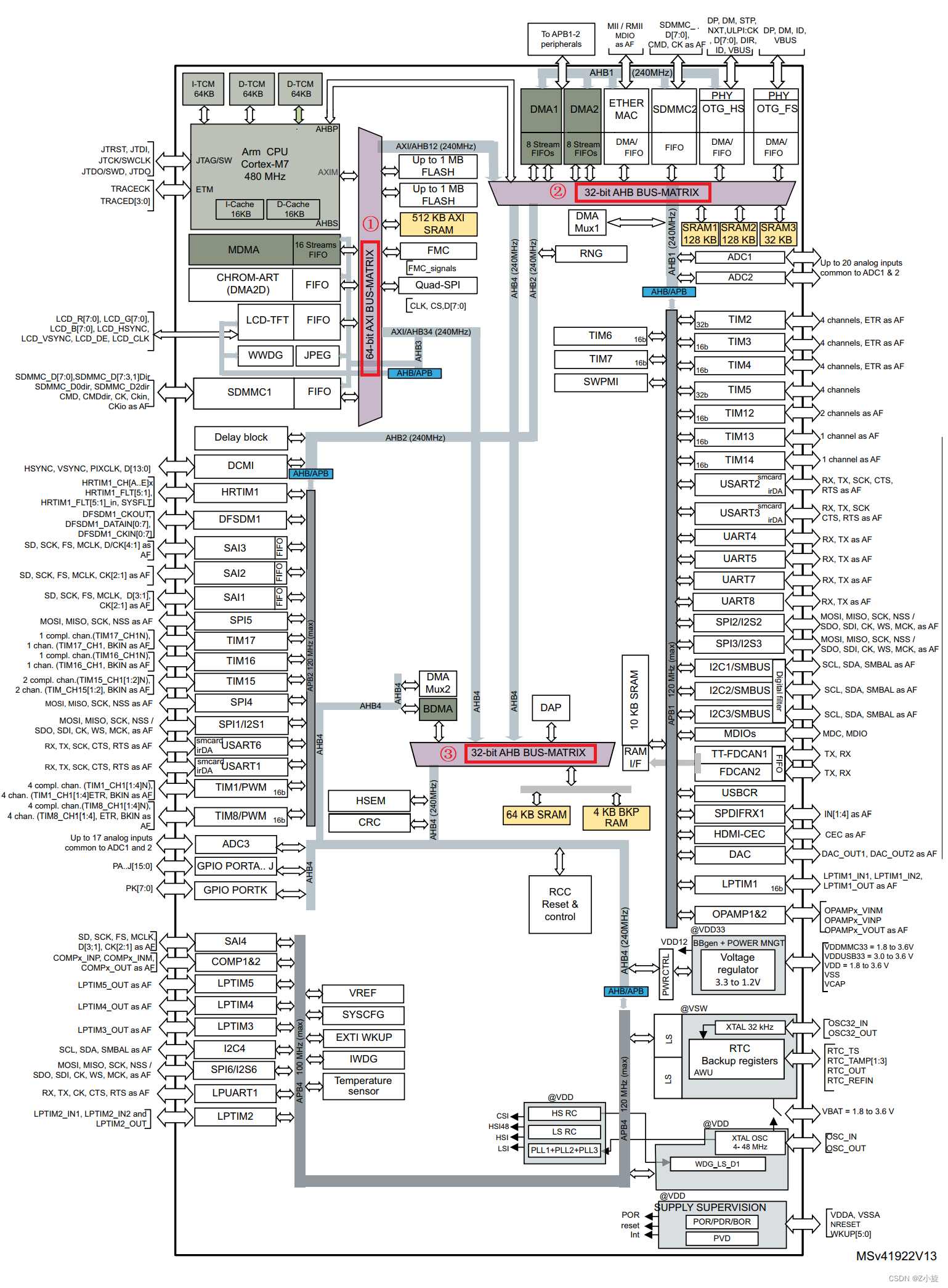

在STM32H7中 ①是 64 位的 AXI 总线矩阵，在 D1 域，②和③都是 32 位的 AHB 总线矩阵，不同的是②在 D2 域，而③是在 D3 域
AXI总线矩阵D1域中的各个外设是挂在 64 位 AXI 总线组成 6*7 的矩阵上。6 个从接口端外接的主控分别是 LTDC、DMA2D、MDMA、SDMMC1、AXIM 和 D2-to-D1 AHB 总线。7 个主接口端外接的从设备分别是 D1-to-D2 AHB 总线、 AHB3 总线、Flash A、Flash B、AXI SRAM 、QSPI 和FMC。另外 AHB3 再分支出 APB3 总线。
AXI接口

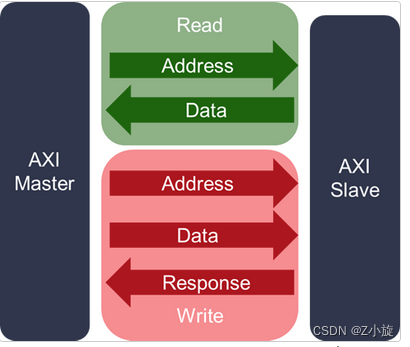

AXI4 和 AXI4-Lite接口包含5个不同的通道：两个读通道和三个写通道。
两个读通道：读地址通道(read address channel)、读数据通道(read data channel)；
三个写通道：写地址通道(write address channel)、写数据通道(write data channel)、写响应通道(write response channel)；
| 通道 | 数据 | 功能 |
|---|---|---|
| 读地址通道(read address channel) | 主机->从机 | 主机要读取从机数据的地址 |
| 写地址通道(write address channel) | 主机->从机 | 主机要写入从机数据的地址 |
| 写数据通道(write data channel) | 主机->从机 | 主机要写入从机的数据 |
| 读数据通道(read data channel) | 从机->主机 | 从机返回被读取的数据到主机 |
| 写响应通道(write response channel) | 从机->主机 | 从机返回响应信号到主机 |
基于VALID/READY的握手机制数据传输协议，传输源端使用VALID表明地址/控制信号、数据是有效的，目的端使用READY表明自己能够接受信息。数据总线可为（8/16/32/64/128/256/512/1024bit），最大为单次传输一个字节的数据。
时钟和复位
时钟
ACLK，全局时钟信号，所有输入信号都在时钟上升沿采样，所有输出信号都必须发生在时钟上升沿之后。
复位

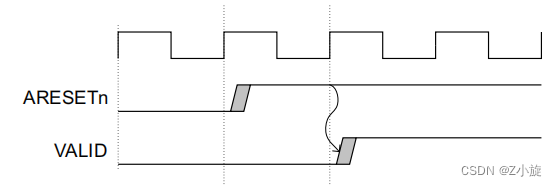

协议规定复位为低电平有效
。需要注意的是ARVALID，AWVALID，WVALID，RVALID，BVALID（这几个信号的含义会在后面说明）在复位时必须保证是处于低电平的。
AXI信号命名规则 A 表示ADDR地址 W表示write写入 R表示read读取 再加上后面的具体类型 就是一个完整的信号名
比方说AWSIZE就是主机向从机发送每次突发传输的字节数
AMBA AXI and ACE Protocol Specification AXI3, AXI4, and AXI4-Lite ACE and ACE-Lite文档的A2.1-2.7页
写地址通道信号
| 信号名 | 源 | 描述 |
|---|---|---|
| AWID | 主机 | 写地址ID ，用来标志一组写信号 |
| AWADDR | 主机 | 写地址 ，给出一次写突发传输的写地址 |
| AWLEN | 主机 | 突发长度，给出突发传输的次数 |
| AWSIZE | 主机 | 突发大小，给出每次突发传输的字节数 |
| AWBURST | 主机 | 突发类型 |
| AWLOCK | 主机 | 总线锁信号，可提供操作的原子性 |
| AWCACHE | 主机 | 内存类型，表明一次传输是怎样通过系统的 |
| AWPROT | 主机 | 保护类型，表明一次传输的特权级及安全等级 |
| AWQOS | 主机 | 质量服务QoS |
| AWREGION | 主机 | 区域标志，能实现单一物理接口对应的多个逻辑接口 |
| AWUSER | 主机 | 用户自定义信号 |
| AWVALID | 主机 | 有效信号，表明此通道的地址控制信号有效 |
| AWREADY | 从机 | 表明“从”可以接收地址和对应的控制信号 |
写数据通道信号
| 信号名 | 源 | 描述 |
|---|---|---|
| WID | 主机 | 一次写传输的ID tag |
| WDATA | 主机 | 写数据 |
| WSTRB | 主机 | 写数据有效的字节线，用来表明哪8bits数据是有效的 |
| WLAST | 主机 | 表明此次传输是最后一个突发传输 |
| WUSER | 主机 | 用户自定义信号 |
| WVALID | 主机 | 写有效，表明此次写有效 |
| WREADY | 从机 | 表明从机可以接收写数据 |
读地址通道信号
| 信号名 | 源 | 描述 |
|---|---|---|
| ARID | 主机 | 读地址ID，用来标志一组写信号 |
| ARADDR | 主机 | 读地址，给出一次写突发传输的读地址 |
| ARLEN | 主机 | 突发长度，给出突发传输的次数 |
| ARSIZE | 主机 | 突发大小，给出每次突发传输的字节数 |
| ARBURST | 主机 | 突发类型 |
| ARLOCK | 主机 | 总线锁信号，可提供操作的原子性 |
| ARCACHE | 主机 | 内存类型，表明一次传输是怎样通过系统的 |
| ARPROT | 主机 | 保护类型，表明一次传输的特权级及安全等级 |
| ARQOS | 主机 | 质量服务QoS |
| ARREGION | 主机 | 区域标志，能实现单一物理接口对应的多个逻辑接口 |
| ARUSER | 主机 | 用户自定义信号 |
| ARVALID | 主机 | 有效信号，表明此通道的地址控制信号有效 |
| ARREADY | 从机 | 表明“从”可以接收地址和对应的控制信号 |
读数据通道信号
| 信号名 | 源 | 描述 |
|---|---|---|
| RID | 从机 | 读ID tag |
| RDATA | 从机 | 读数据 |
| RRESP | 从机 | 读响应，表明读传输的状态 |
| RLAST | 从机 | 表明读突发的最后一次传输 |
| RUSER | 从机 | 用户自定义 |
| RVALID | 从机 | 表明此通道信号有效 |
| RREADY | 主机 | 表明主机能够接收读数据和响应信息 |
写响应通道信号
| 信号名 | 源 | 描述 |
|---|---|---|
| BID | 从机 | 写响应ID tag |
| BRESP | 从机 | 写响应，表明写传输的状态 |
| BUSER | 从机 | 用户自定义 |
| BVALID | 从机 | 写响应有效 |
| BREADY | 主机 | 表明主机能够接收写响应 |
brust突发
Burst：是一种根据单个地址完成多个数据项传输的过程，每一个传输的数据项都被称为 Beat（Transfer）。由于只有一个地址传输，突发中每个 Beat （Transfer）的地址都是基于传输类型 (INCR、FIXED或WRAP) 计算得到的。
Beat（Transfer）：是AXI突发中的单个数据传输。
AXI协议是基于burst的，主机只给出突发传输的第一个字节的地址，从机必须计算突发传输后续的地址。突发传输不能跨4KB边界（防止突发跨越两个从机的边界，也限制了从机所需支持的地址自增数）。

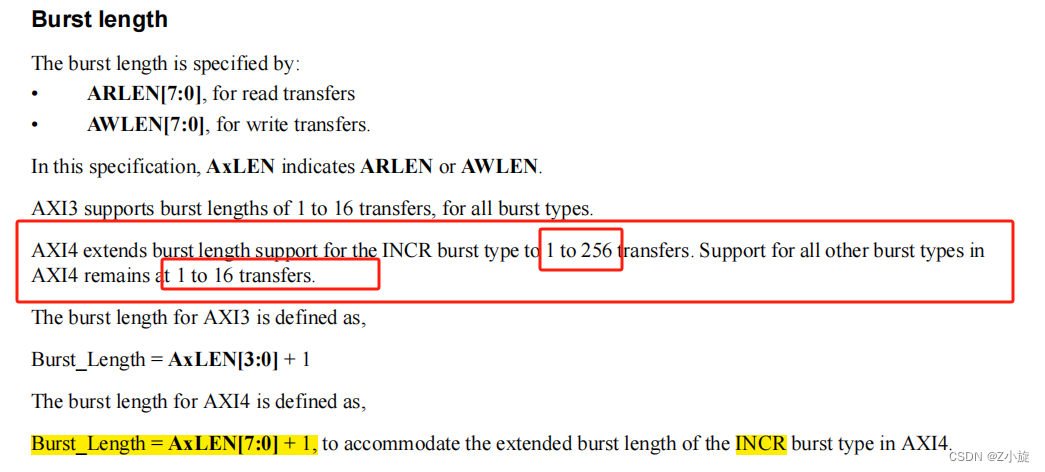

突发长度
- 突发长度 ARLEN[7:0]决定读传输的突发长度，AWLEN[7:0]决定写传输的突发长度。
- AXI4扩展突发长度支持INCR突发类型为1~256次传输，对于其他的传输类型依然保持1~16次突发传输（Burst_Length=AxLEN[7:0]+1）
传输规则 wraping burst ,burst长度必须是2,4,8,16， burst不能跨4KB边界，不支持提前终止burst传输

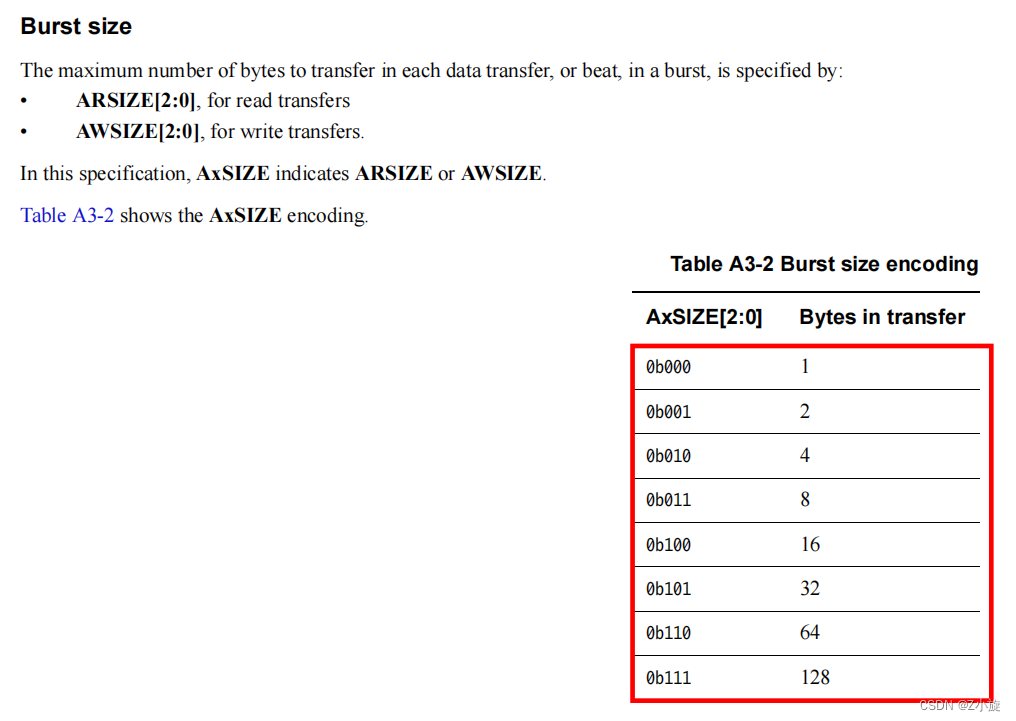

突发字节
- 突发字节
AWSIZE[2:0]：表示一个 transfer 中的 Bytes 个数。 3’b000=>1 ，3’b001=>2 ，3’b010=>4 ，3’b011=>8 ，3’b100=>16，3’b101=>32 ，3’b110=>64 ，3’b111=>128

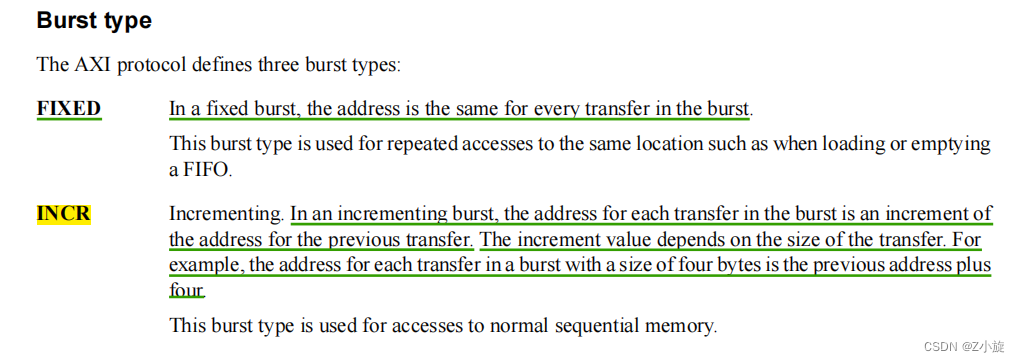

突发类型
- 突发类型
1.FIXED：突发传输过程中地址固定，用于FIFO访问
2.INCR：增量突发，传输过程中，地址递增。增加量取决AxSIZE的值。 使用最多的为INCR类型

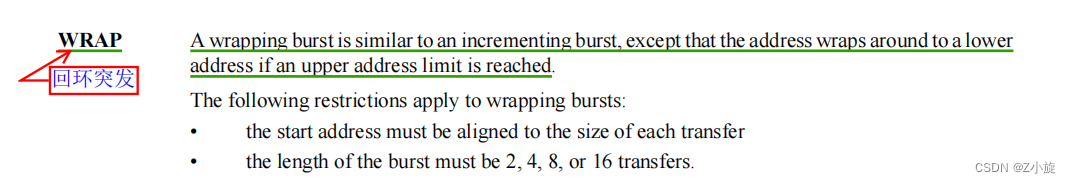

3.WRAP：回环突发，和增量突发类似，但会在特定高地址的边界处回到低地址处。回环突发的长度只能是2,4,8,16次传输，传输首地址和每次传输的大小对齐。最低的地址整个传输的数据大小对齐。回环边界等于（AxSIZE*AxLEN）
AXI握手
基于VALID/READY的握手机制数据传输协议，传输源端(source)使用VALID表明地址/控制信号、数据是有效的，目的端(destination)使用READY表明自己能够接受信息。
只有当 VALID 和 READY 信号都为高电平并且时钟存在上升沿时，才会视为有效传输。

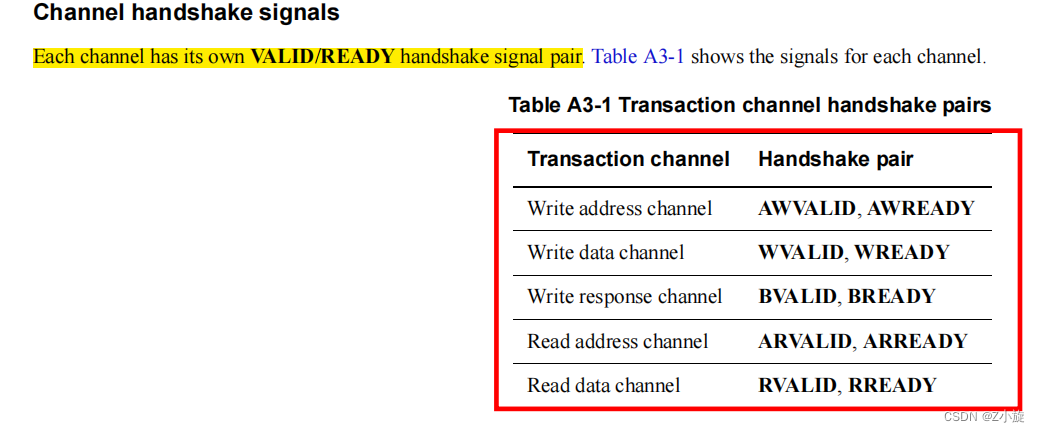

所有的五个通道都是通过相同的VALID/REDAY握手处理来传输地址，数据和控制信息。
双向握手机制意味着主机和从机之间传输数据时，都可以控制传输速率。
握手过程，所谓握手过程就是 source 知道 destination 准备好了，destination 也知道 source 准备好了，具体来说就是通过 VALID 以及 READY 来互相确定。

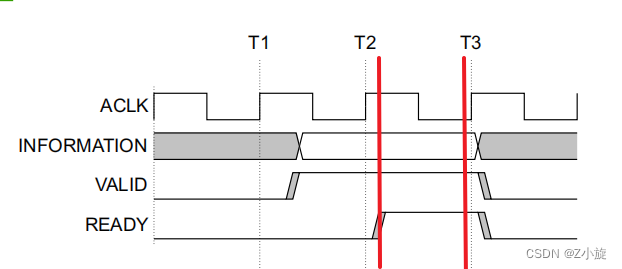

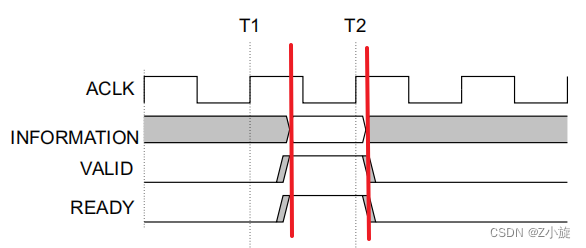

下图在T1-T3时刻进行了数据传输，但是数据只在T2-T3时刻数据有效，目的端(destination)在T3时刻才能接受数据
下图在T2-T3时刻进行了数据传输，数据在T2-T3时刻数据有效，目的端(destination)在T1-T3时刻能接受数据，传输源端(source)在T2-T3时刻才发送数据
下图在T2-T3时刻进行了数据传输，数据在T1-T2时刻数据有效
AMBA AXI and ACE Protocol Specification AXI3, AXI4, and AXI4-Lite ACE and ACE-Lite文档的A3-37页和文档的A3-38页

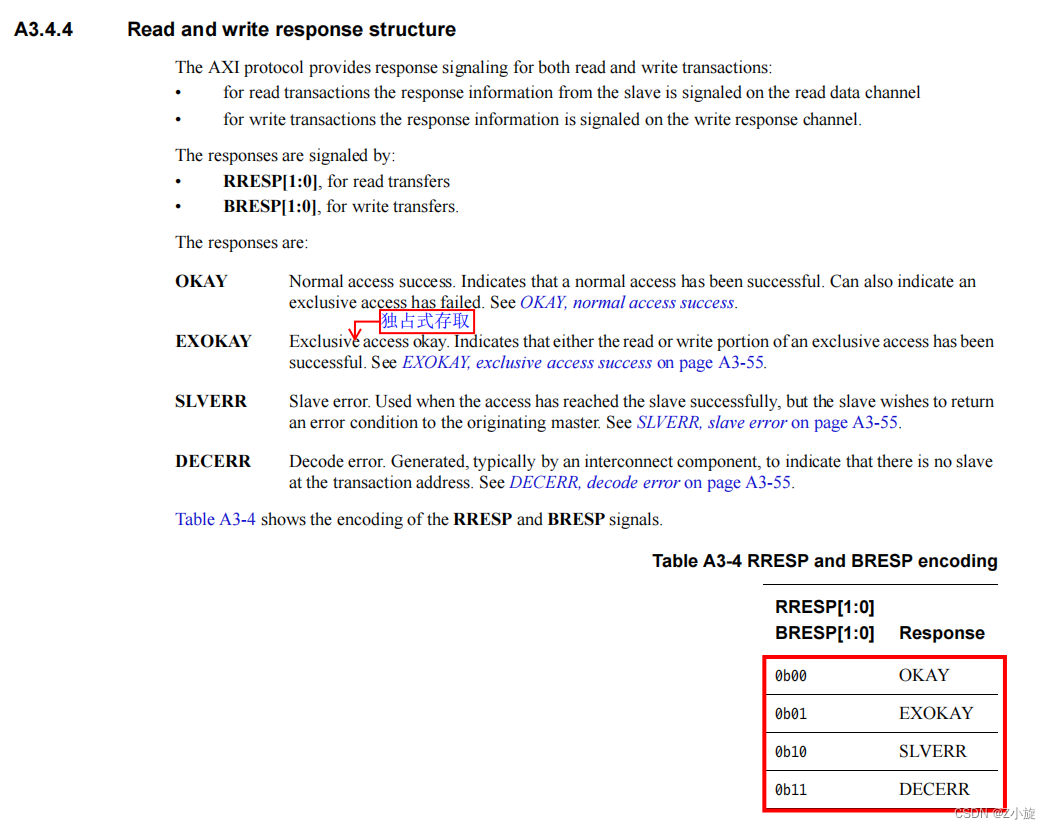

AXI写响应
-
RRESP[1:0],读传输
-
BRESP[1:0],写传输
读传输的响应信息是附加在读数据通道上的，写传输的响应在写响应通道。
定义了突发的类型 2’b00=>OKAY ，2’b01=>EXOKAY , 2’b10=>SLVERR，2’b11=>DECERR。
OKAY：正常访问成功，还可以指示独占访问失败。
EXOKAY：指示独占访问的部分已成功。
SLVERR：从机错误。表明访问已经成功到了从机，但从机返回一个错误的情况给主机。
DECERR：主机没找到从机，表明没有对应的从机地址。
TLAST信号

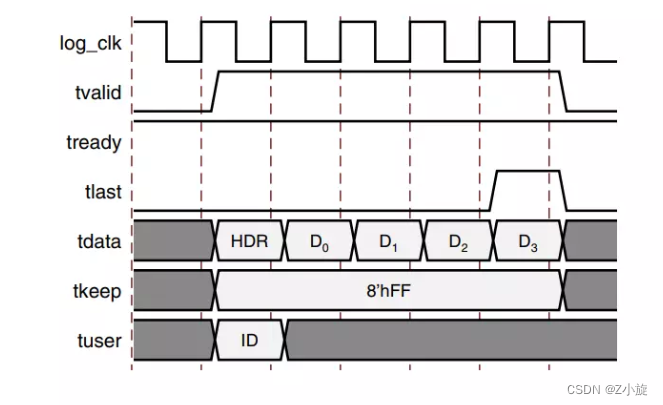

在具有帧或者包概念的流式传输中，TLAST信号，用来表示一个包的结尾。例如发送大小为32字节的包，在发送第32个字节的时候，可以把TLAST信号拉高，来表示这个包发送完了。时序如下：
AXI读数据通道和写数据通道还包括LAST信号，用来表示最后一个数据的传输
AXI信号时序
AXI有规定信号的时序，就像上面复位的时候部分信号必须为低电平一样

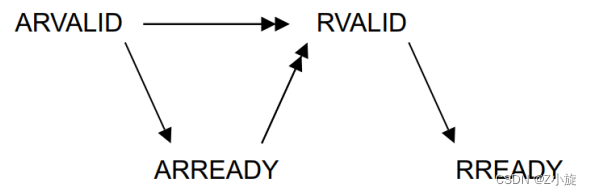

从设备必须等待发出 ARVALID 和 ARREADY 断言后，才能发出 RVALID 断言以指示该有效数据可用

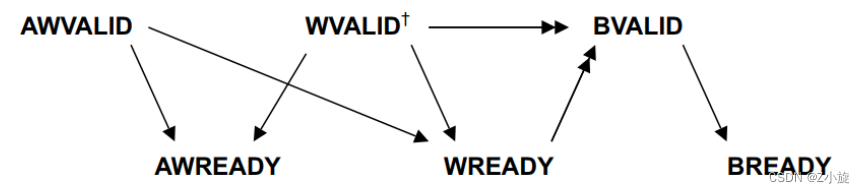

单箭头的指向信号和起始信号没有必须的先后顺序，双箭头的指向信号必须在双箭头的起始信号拉高之后进行拉高
-详细的在 AMBA AXI and ACE Protocol Specification AXI3, AXI4, and AXI4-Lite ACE and ACE-Lite文档的A3.3.1
写数据和读数据

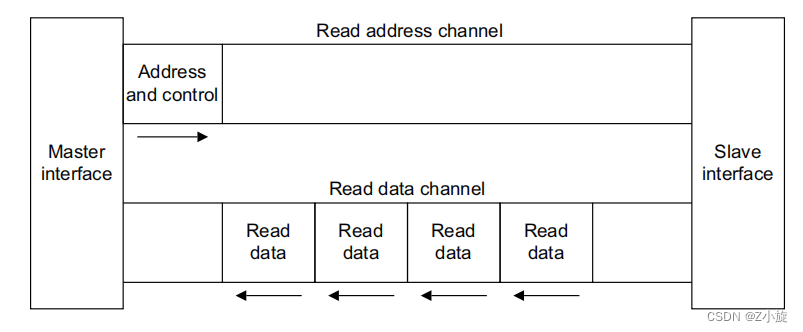

AXI 读数据需要在 2 条读取信道上发生多次传输。
- 首先，主机 (Master)通过 读地址通道 (Address Read Channel) 发送读地址和控制信号到从机 (Slave)，
- 然后，此地址的数据通过读数据通道 (Read data channel) 从从机发送到主机。
- 当 RLAST 拉高时，表示此时从机返回的 RDATA 是最后一个数据
根据下图所示，每个地址中可发生多次数据传输。此类型的传输事务称为突发 (burst)。

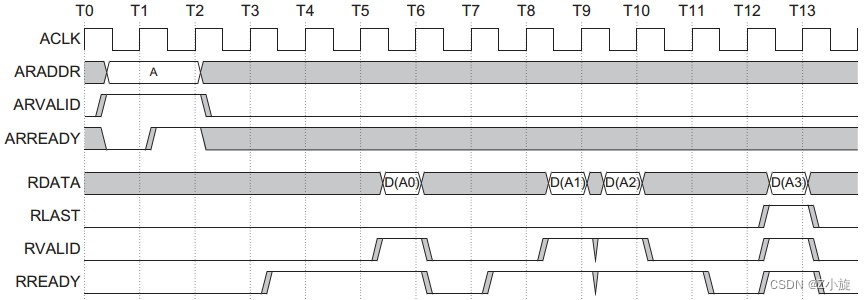

读数据波形图：

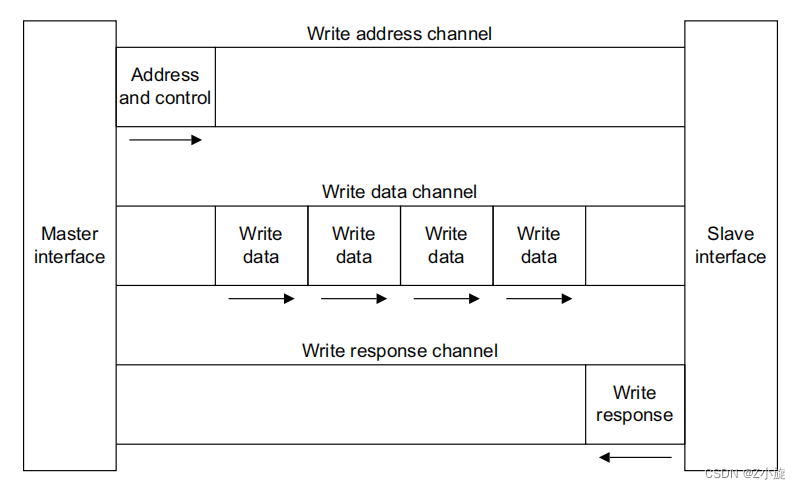

AXI 写数据需要在 3 条读取信道上多次传输。
- 首先，主机 (Master)通过 写地址通道 (Address Write Channel) 发送读地址和控制信号到从机 (Slave)，
- 然后，此地址的数据通过写数据通道 (Write data channel) 从主机发射到从机。
- 最后，写入响应通过写响应通道 (Write Response Channel) 从从机发送到主机，以指示传输是否成功。
写数据波形图：
参考资料：
UG1037 Vivado AXI Reference Guide：赛灵思官方文档AXI参考手册UG1037（2017V4），这个是Xilinx官方的文档手册，参考必备。
AMBA AXI and ACE Protocol Specification AXI3, AXI4, and AXI4-Lite ACE and ACE-Lite：这个是ARM的官方手册IHI0022D，对AXI协议有一个更详细的讲解，本文主要也是参考这个文档
AMBA 4 AXI4-Stream Protocol Specification：这个是 ARM 讲解 AXI-Stream 的官方手册，需要注意的是 Xilinx 的 IP 核在 Stream 部分与 AMBA 的协议有一点区别。
AMBA AXI4 接口协议 赛灵思官方对AXI总线的简介，整体的概况了AXI总线的优势和三种类型，可以阅读一下
