Matlab r2016b Simulink Real-time的使用

一:介绍

Matlab R2016b 的Simulink Real-time替代了Matlab R2011b中的xPC Target,模块设置有所区别,但大体不变



现对Matlab r2016b的工控机启动盘制作及模型下载运行做一定介绍:

二:启动盘制作

1:在Matlab r2016b的comand window中输入xpcexplr

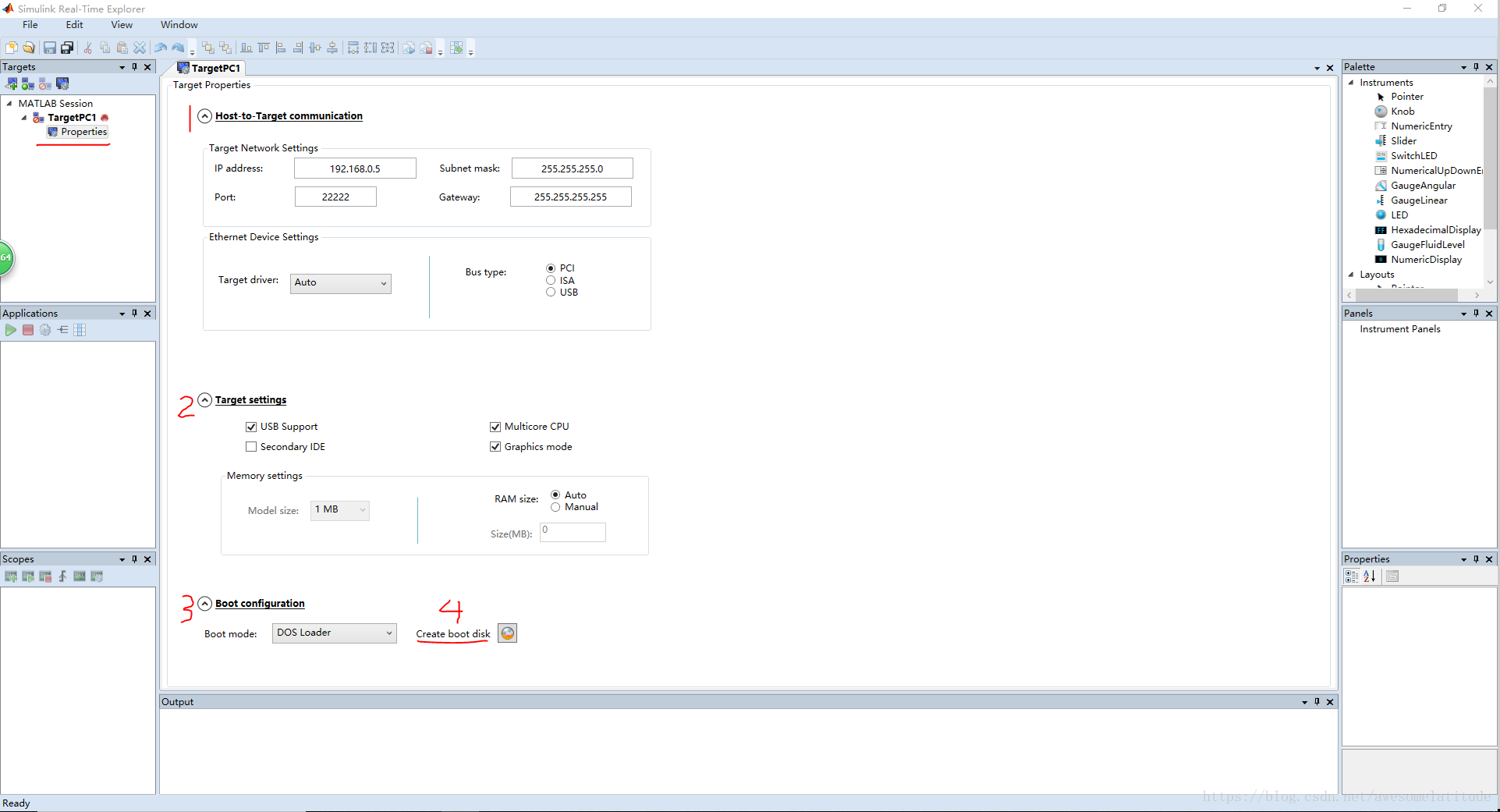

2:在弹出的Simulink Real-time Exploer中进行如下操作:

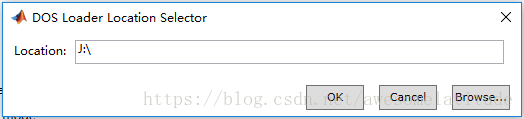

3:最后点击4,在DOS Loader Location Selector中选择启动盘位置,点击ok即可制作启动盘

三:工控机模型下载

1:将PC与工控机通过点对点网线连接,设置PC的网络配置


2:模型参数配置




3:模型下载

(1)检测PC与工控机连接状况:在matlab comand window中输入:xpc,

若出现

Target: TargetPC1

   Connected            =Yes

则连接成功,否则检查网线连接/网络适配器设置/启动盘设置

(2)模型下载


四:Matlab r2016b Simulink Real-time标准模块

如果模型经过以上的配置,还是不能正常下载模型,那么可以与标准模块进行同样的设置

在matlab comand window中输入:xpcosc,会弹出下面的窗口


检查这个标准模块的配置与待下载模型的设置区别,一切按这个模块的配置进行配置即可
