简介
取模又叫点阵取模,取模分为取字模和取图模(本质其实是一样的)
- 字模就是用0、1表示字符的字形,将字符放入n行*m列的矩形内,该矩形共有 (n*m) 个小方格,每个小方格用一位二进制表示,凡是点亮的方格值为1,未点亮的值为0。
取字模又可分为取英文(数字)的模和取中文的模,以及其他字体的取模。
- 英文(数字)字模一般是,宽与高是1:2的比例,常见的有6:12、8:16、12:24等……
- 中文的字模一般呈方块状,宽与高是1:1的比例,常见的有,12点阵、16点阵、24点阵等……
- 图模的原理和字模等同,就是控制不同位置的小方格的点亮与熄灭,来达到显示图案的效果
软件
PCtoLCD2002
https://blog.csdn.net/weixin_56760882/article/details/124250509
image2lcd
https://blog.csdn.net/lile777/article/details/51325675
LcmZimo

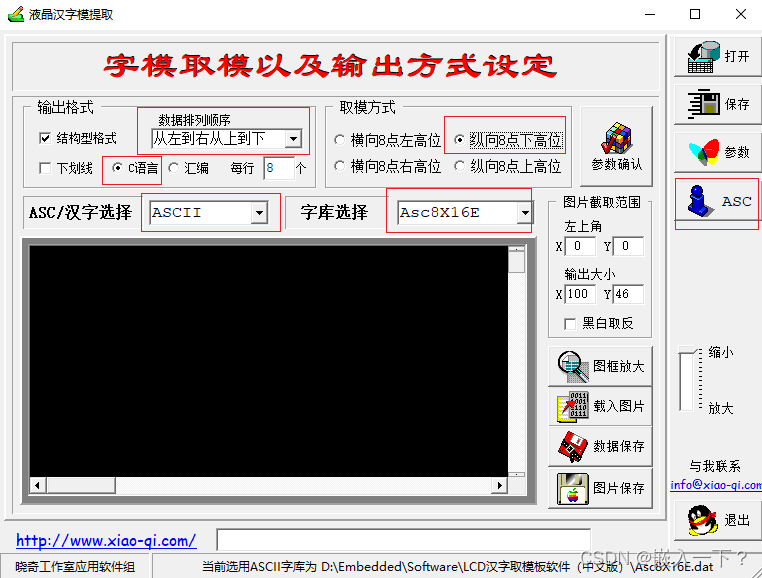

对于ASCII的取模如下

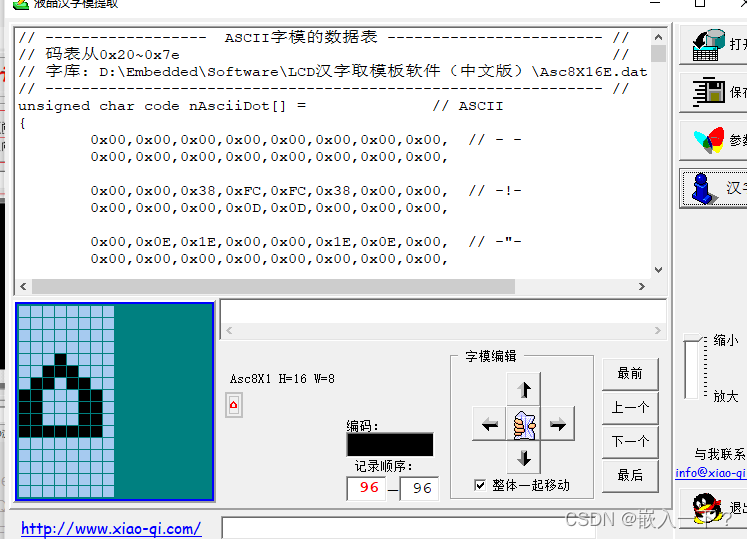

复制这里的ASCII字模即可

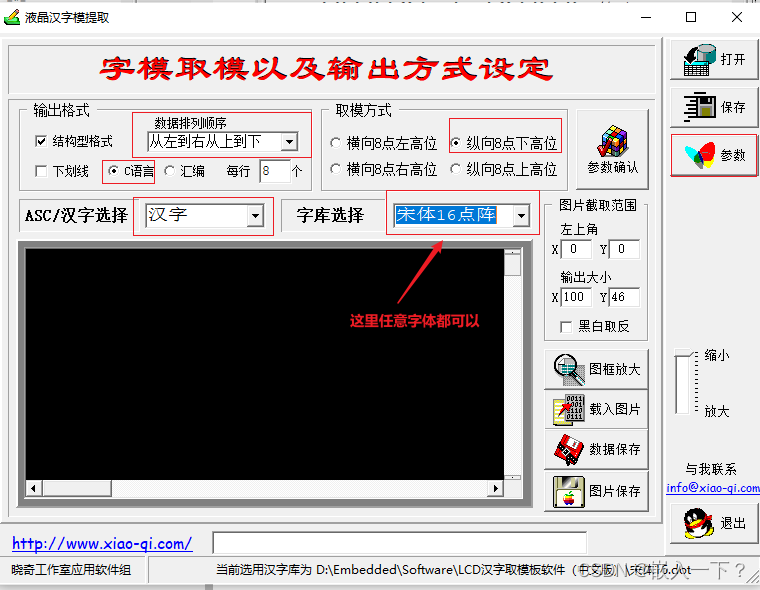

对于汉字的取模如下

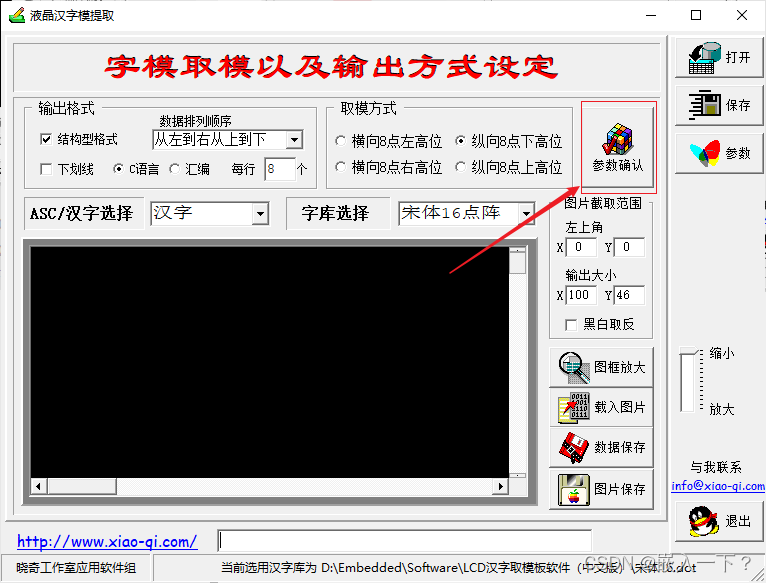

点击参数确定

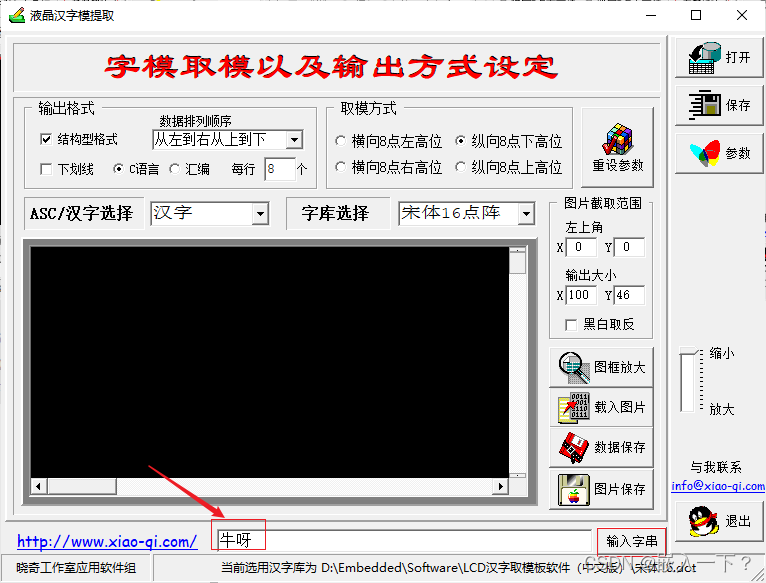

在下面的框中填入需要的字,然后点击右边的输入字串。

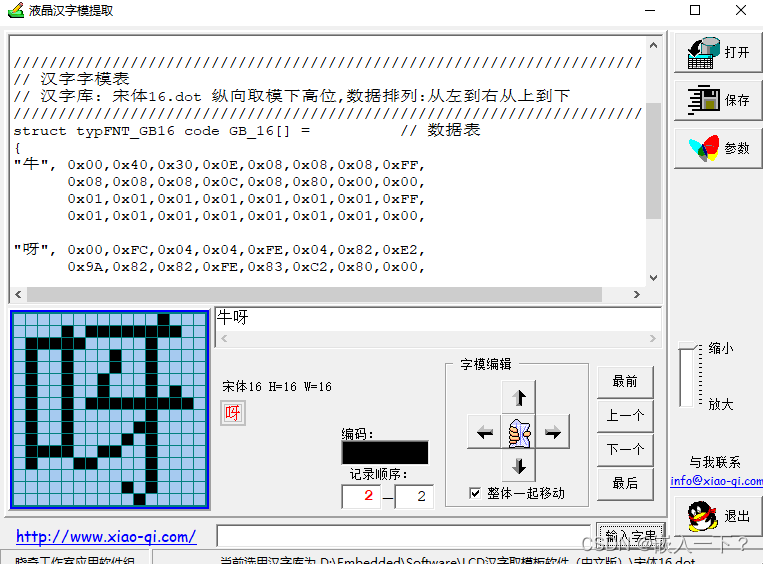

这里直接复制即可
软件下载链接(暂无image2lcd)
链接:https://pan.baidu.com/s/1vfs5x6S2k-M0tECPQR9l2Q
提取码:er3t
