STM32CubeMX学习-GPIO配置-模式说明

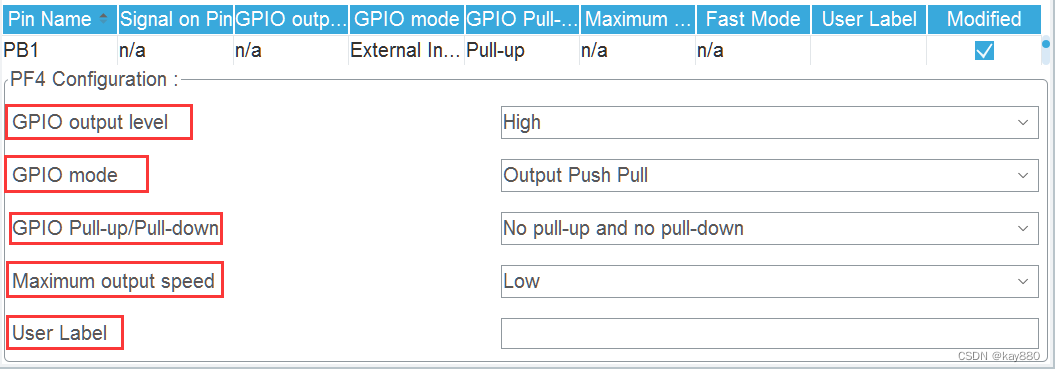

GPIO配置
在这里插入图片描述

1.配置GPIO的输出电平
2.GPIO的输出模式
3.是否有上拉电阻
4.输出速率
5.用户标签

GPIO的输出电平

低(Low)
高(High)

GPIO的输出模式

开漏输出 (Output Open Drain)
推挽输出 (Output Push Pull)

是否有上拉电阻

浮空输入 (No pull-up and no pull-down)
上拉输入 (Pull-up)
下拉输入 (Pull-down)

输出速率

低(Low)
中(Medium)
高(High)

用户标签

用户自定义,以便于阅读

端口模式

1、普通推挽输出(GPIO_Mode_Out_PP) :
使用场合:一般用在OV和3.3V的场合。线路经过两个P_MOS和N_MOS管,负责上拉和下拉电流。使用方法:直接使用
输出电平:推挽输出的低电平是OV,高电平是3.3V。
2普通开漏输出_(GPIQ Mode Qut QD)
使用场合:一般存在电平不匹配的场合,如需要输出5V的高电平。
使用方法:就需要再外部接一个上拉电阻,电源为5V,把GPIO设置为开漏模式,当输出高组态时,由上拉电阻和电源向外输出5V的电压。输出电平.在开漏输出模式时,如果输出为0,低电平.则使N_MOS导通,使输出接地。若控制输出为1(无法直接输出高电平),则既不输出高电平也不输出低电平,为高组态。为正常使用,必须在外部接一个上拉电阻。
特性︰它具"线与“"特性,即很多个开漏模式引脚连接到一起时,只有当所有引脚都输出高阻态,才由上拉电阻提供高电平,此高电平的电压为外部上拉电阻所接的电源的电压。若其中一个引脚为低电平.那线路就相当于短路接地.使得整条线路都为低电平,0伏。
3、复用推挽输出(GPIO_Mode_AF_PP):用作串口的输出。
4、复用开漏输出(GPIO_Mode_AF_OD) :用在IIC,所有的开漏输出都需要接上拉电阻。

参考

【STM32CubeMX学习】 GPIO
深刻理解GPIO(上拉输入、下拉输入、模拟输入、浮空输入,开漏输出,推挽输出的区别,以STM32为例)
