Quartus Prime 18.0与ModelSim的安装

目标任务

安装Quartus Prime18.0，并安装器件库。
安装ModelSim.
安装JTAG USB Blaster驱动程序。

安装环境

操作系统：Windows 10 家庭中文版
CPU：i5-8300H @2.3GHz
内存： 8GB
计算机品牌：联想G3 3579

1. 安装Quartus Prime18.0

（1） 下载Quartus Prime18.0

  从网上下载相关安装文件，包括以下三个文件：
源文件

图1 安装所需源文件

其中ModelSim和器件库可从Altera官网上下载，下载地址为：Intel® Quartus® Prime Standard Edition Design Software Version 18.0 for Windows
在网页上选择如下内容下载即可：

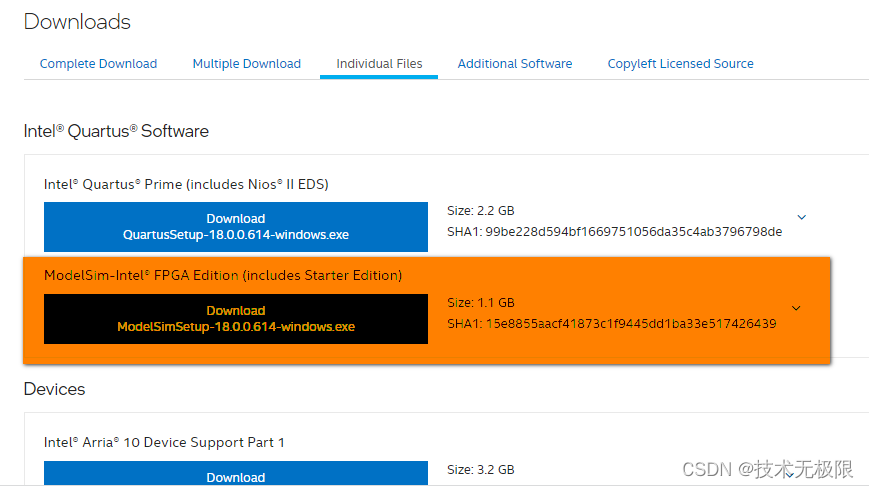

ModelSim下载

图2 ModelSim下载

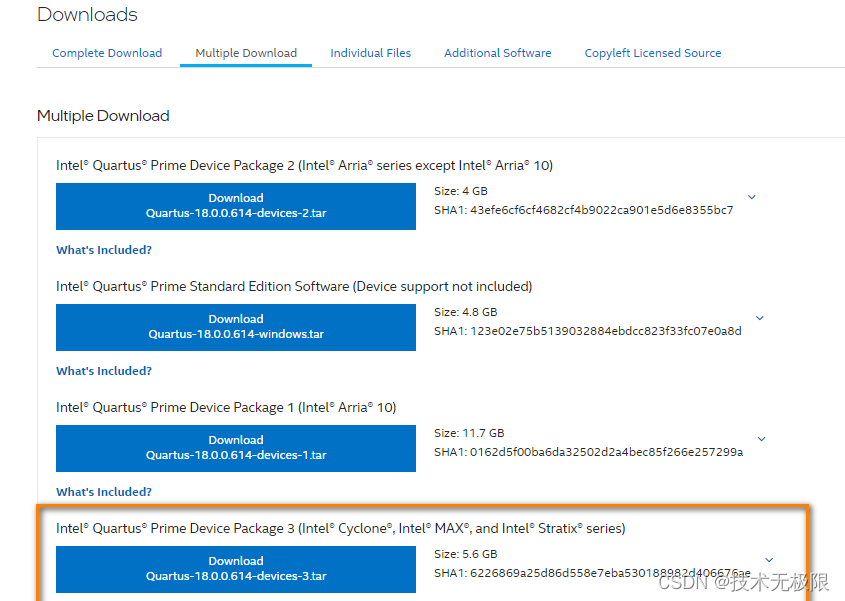

器件库下载
图3 器件库下载

（2）安装Quartus Prime

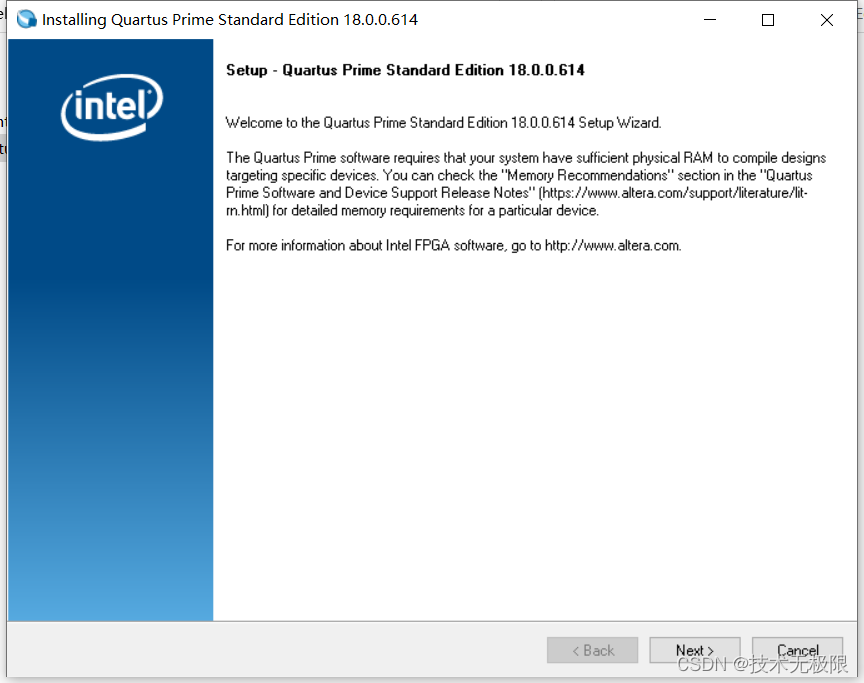

  解压所有压缩包，运行Intel Quartus Prime Standard Edition 18.0 v18.0.0.614文件夹下的QuartusSetup-18.0.0.614-windows.exe，系统提示是否允许未知安装，同意即可。后续安装步骤如下：
在这里插入图片描述
选择Next，进入下一步，
在这里插入图片描述
选中“I accept the agreement”后，选择Next，进入下一步，
在这里插入图片描述

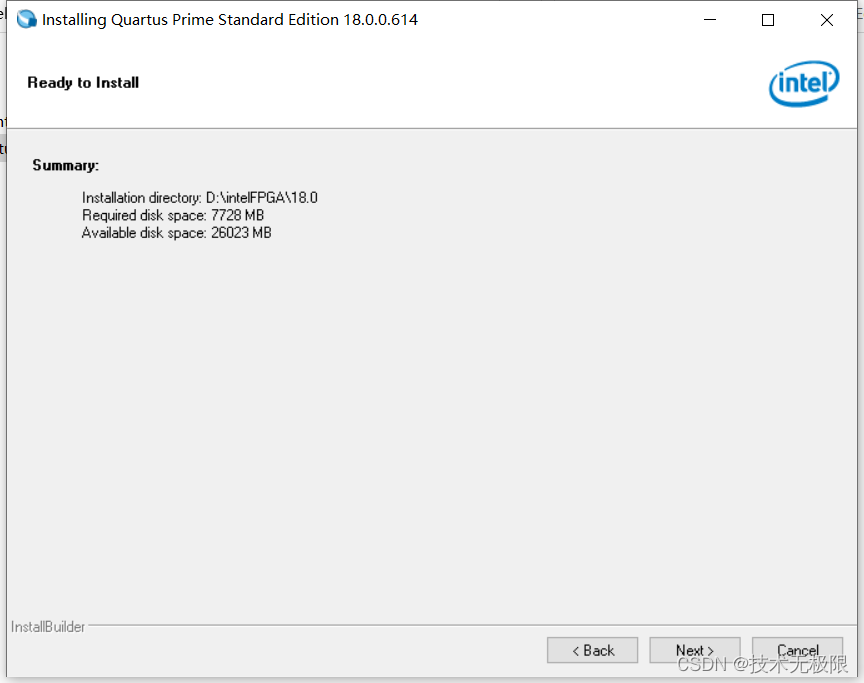

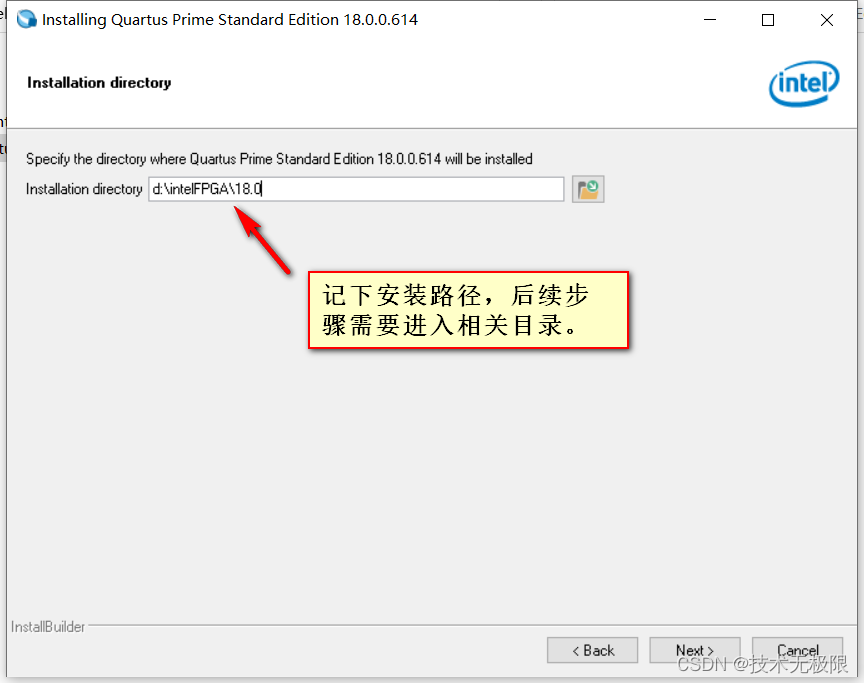

  默认的安装路径是C:\intelFPGA\18.0，但一般不在系统盘中安装工作软件，所以修改安装为d:\intelFPGA\18.0，需要注意的是，安装路径下不得有中文字符，不得包含空格！！记下安装路径，后续步骤需要进入相关目录下。Next…

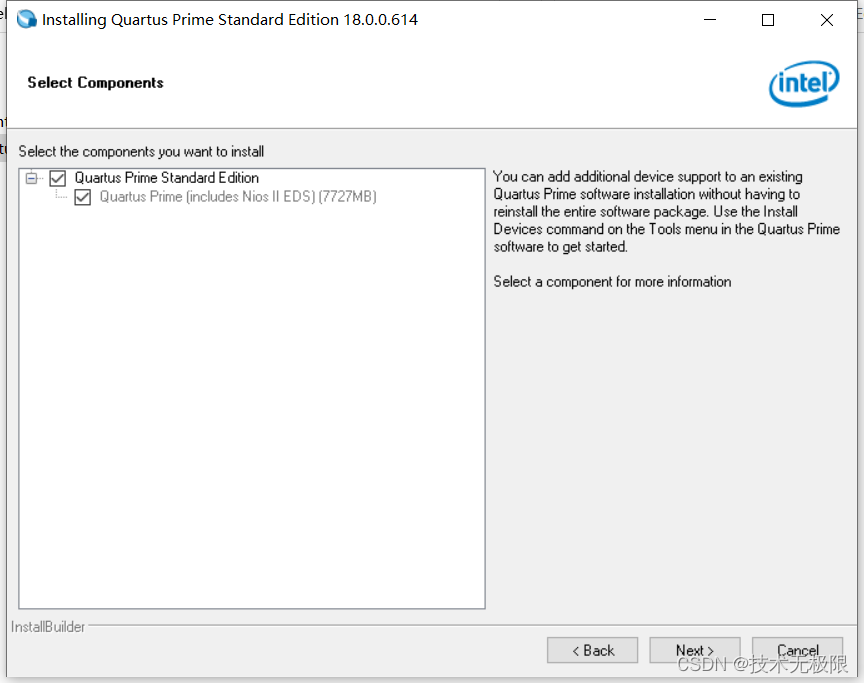

在这里插入图片描述
Next ……
在这里插入图片描述
Next ……
在这里插入图片描述

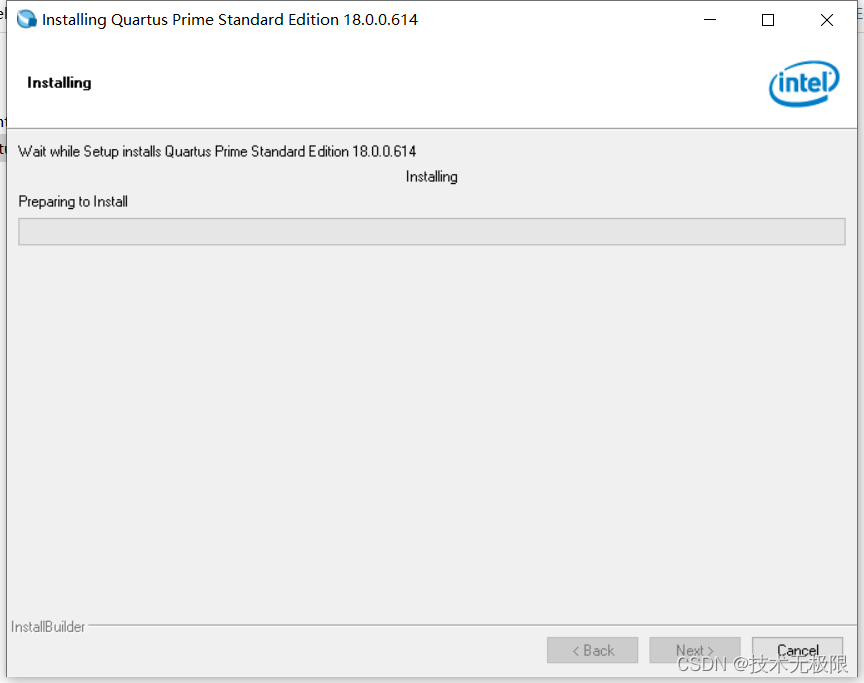

接下来，耐心等待，泡杯绿茶，…
在这里插入图片描述

此图与安装工作无关

长时间等待后，安装完成，
在这里插入图片描述

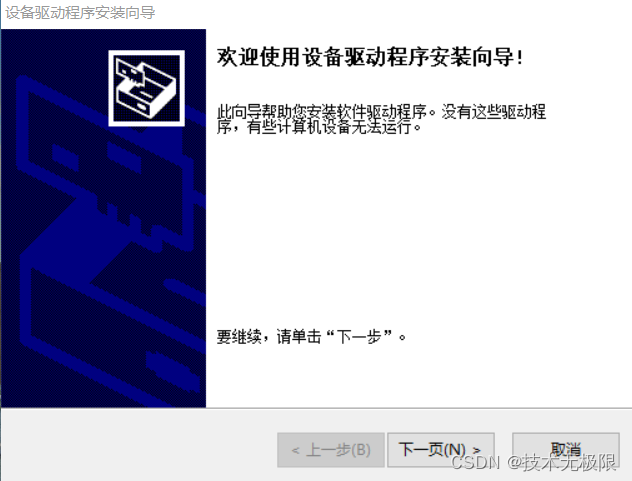

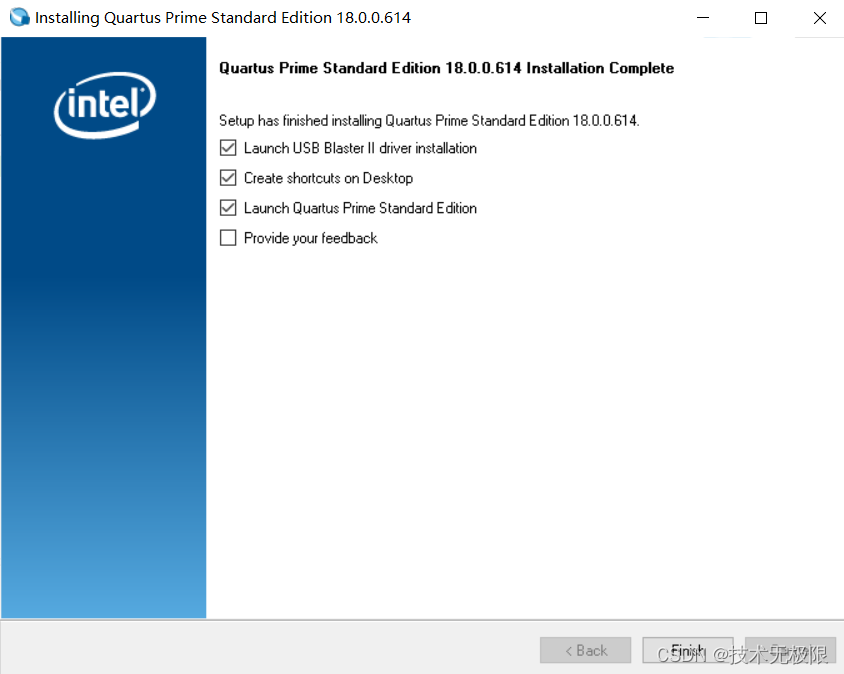

  勾选前面三个选项，以便进行JTAG USB Blaster II驱动的安装，创建桌面快捷图标，运行Quartus Prime软件，单击Finish…，出现安装设备驱动程序向导，
在这里插入图片描述

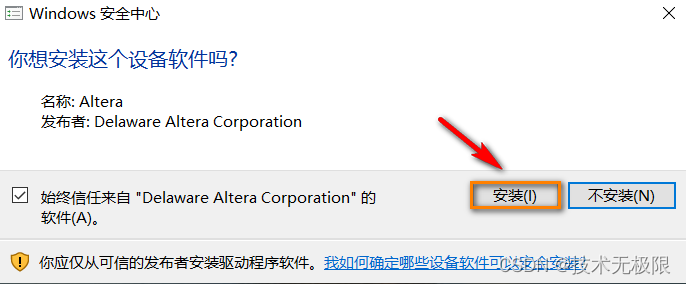

单击，[下一页]，Windows安全中心出现提示是否安装设备软件，
在这里插入图片描述

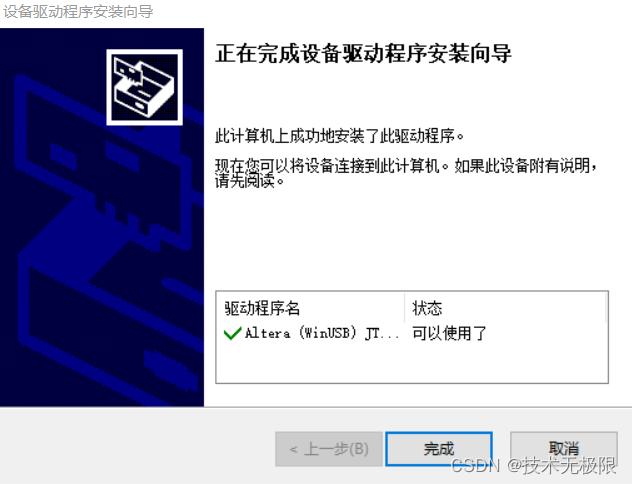

选择，[安装]，一小段时间后，安装完成，
在这里插入图片描述

（3）Quartus Prime的Crack

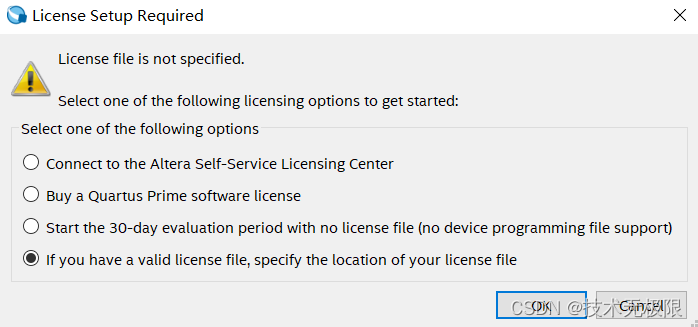

  系统首次Quartus运行时，出现授权安装请求，选择最后一项，利用license文件进行授权，
在这里插入图片描述
出现授权选项窗口，在此进行授权文件的配置。
在这里插入图片描述

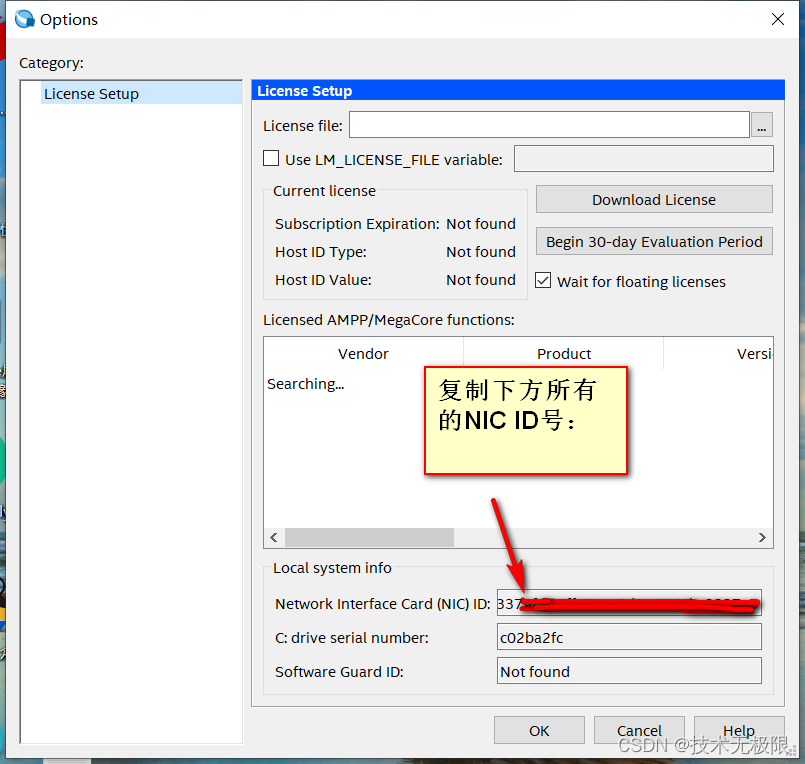

  在上方图中，复制记录本机网卡的物理地址（NIC ID号），用于后续license使用，这个窗口保持打开，不关闭。

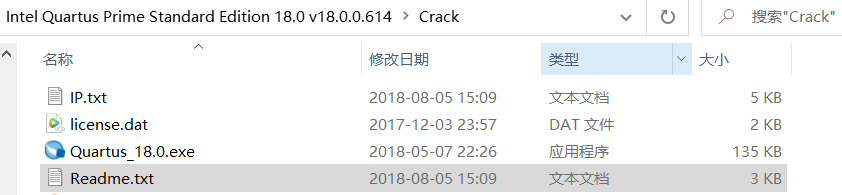

  进入下载安装源文件夹中的Crack目录下，把license.dat、Quartus_18.0.exe两个文件复制到软件安装目录的bin64文件夹下（根据实际安装目录进行修改），如D:\intelFPGA\18.0\quartus\bin64，
在这里插入图片描述
复制完成后，文件如下图。
在这里插入图片描述

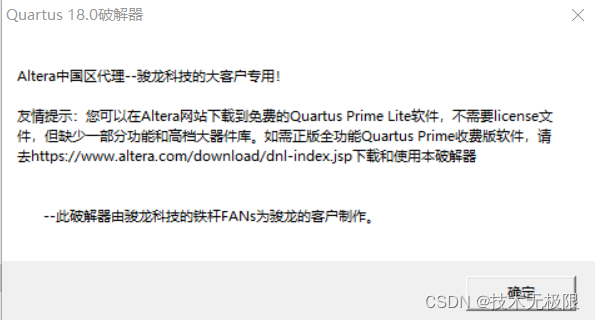

  以管理员身份运行bin64文件夹中的程序Quartus_18.0.exe，允许安装后，完成crack，
在这里插入图片描述
完成后，程序可自行检测当前软件的安装版本，如下图所示：
在这里插入图片描述
单击确定，退出。

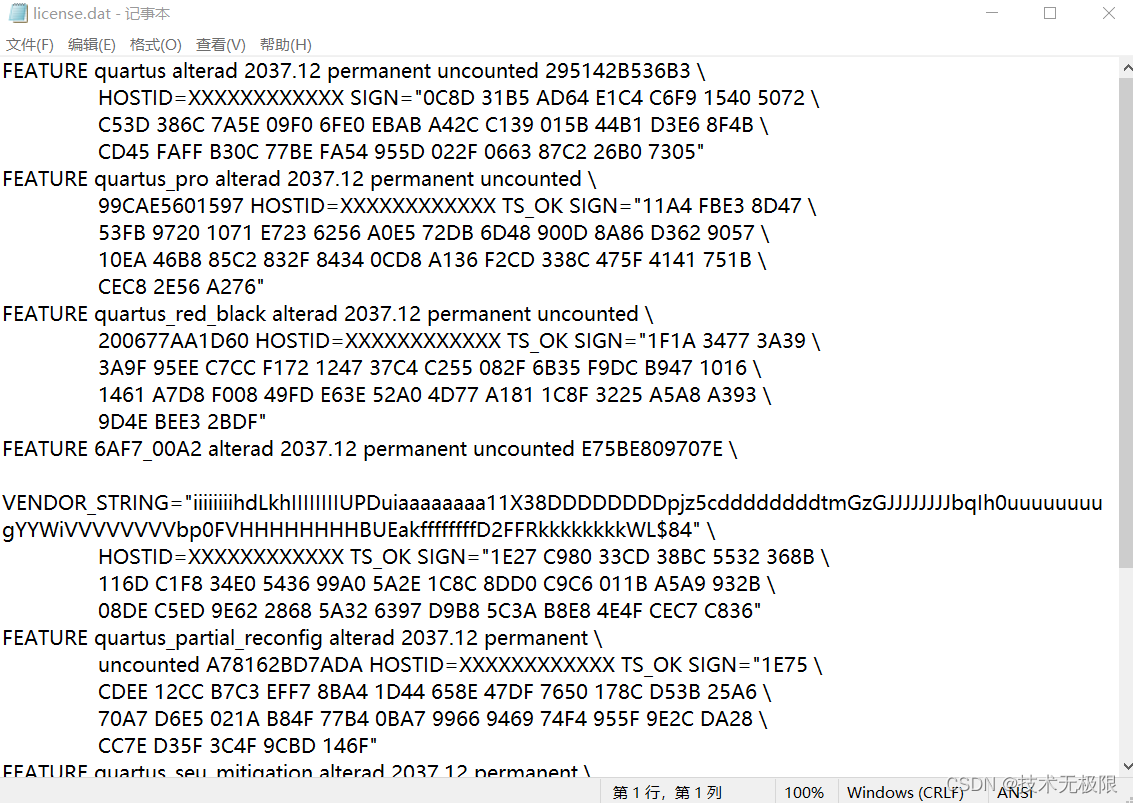

用记事本程序打开bin64文件夹下的license.dat文件，
在这里插入图片描述

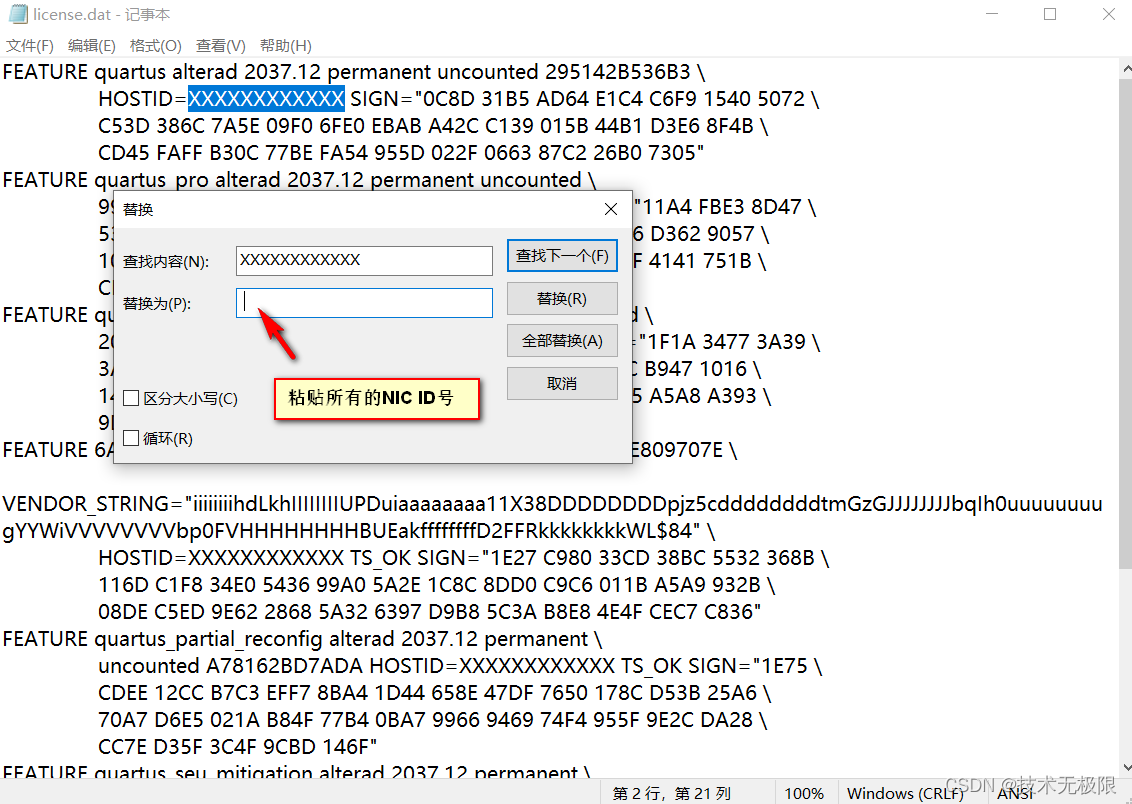

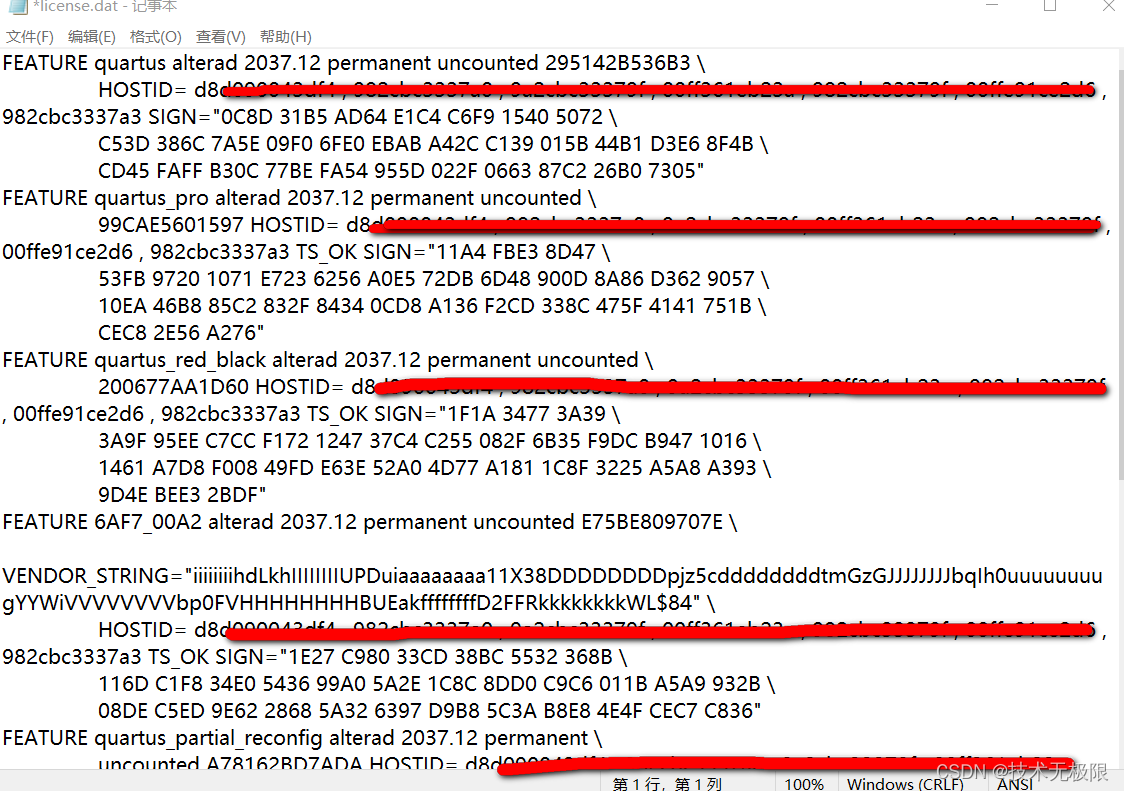

用上一步中记录的网卡NIC ID号，替换license中的6个XXXXXXXXXXXX，
在这里插入图片描述
替换完成后，保存license.dat文件。
在这里插入图片描述

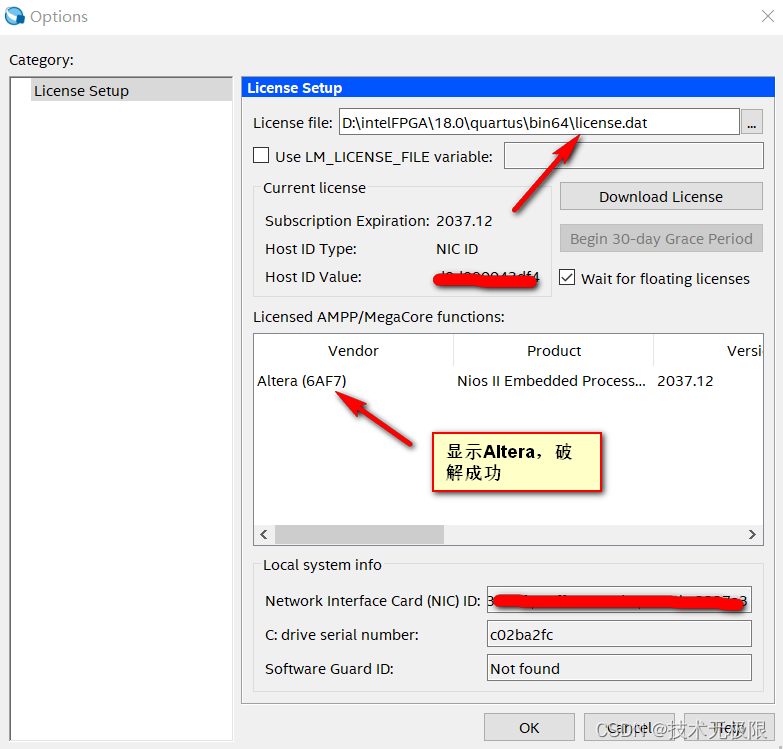

回到授权选项窗口，选择刚刚保存的license.dat文件作为授权文件，即可长期使用。
在这里插入图片描述

  值得注意的是，如果上一步中使用记事本的[编辑]–>[替换]菜单进行NIC ID号的替换，有时候会因为替换出错而导致crack失败，这个时候最好手动复制替换。

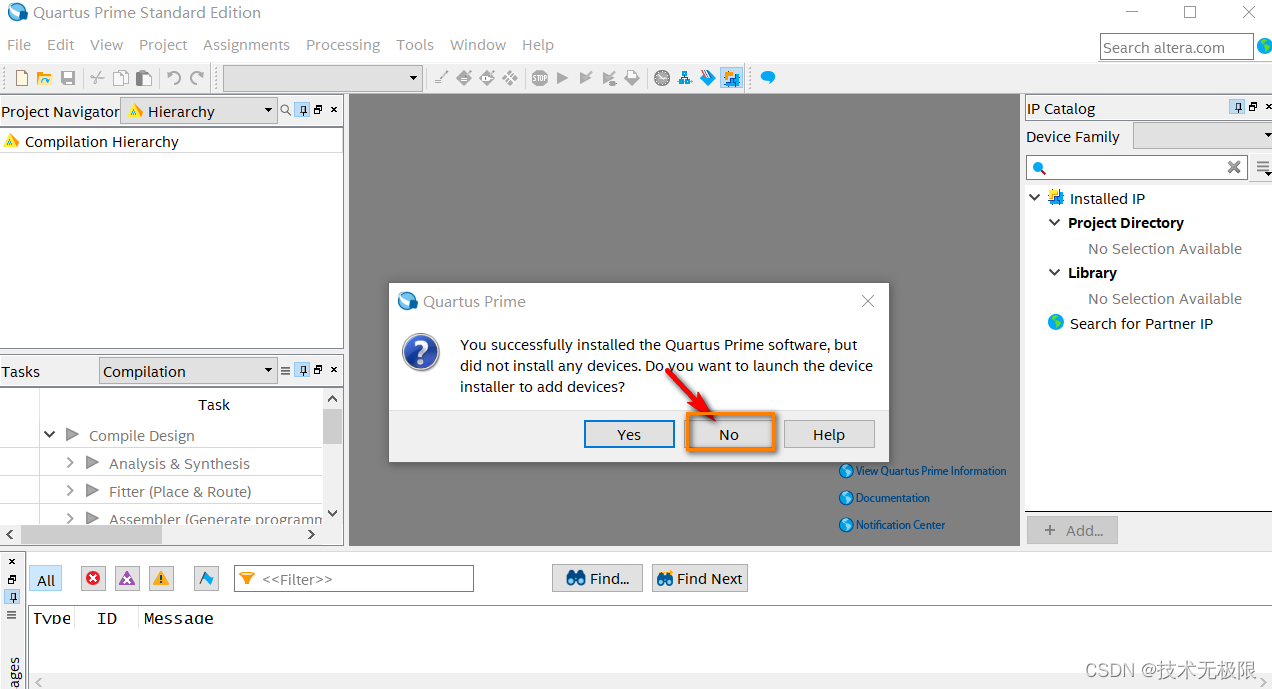

  完成crack后，提示安装器件库，这里选择No，接下来将使用下载的器件库包进行快速安装器件库。
在这里插入图片描述

2. Altera器件库安装

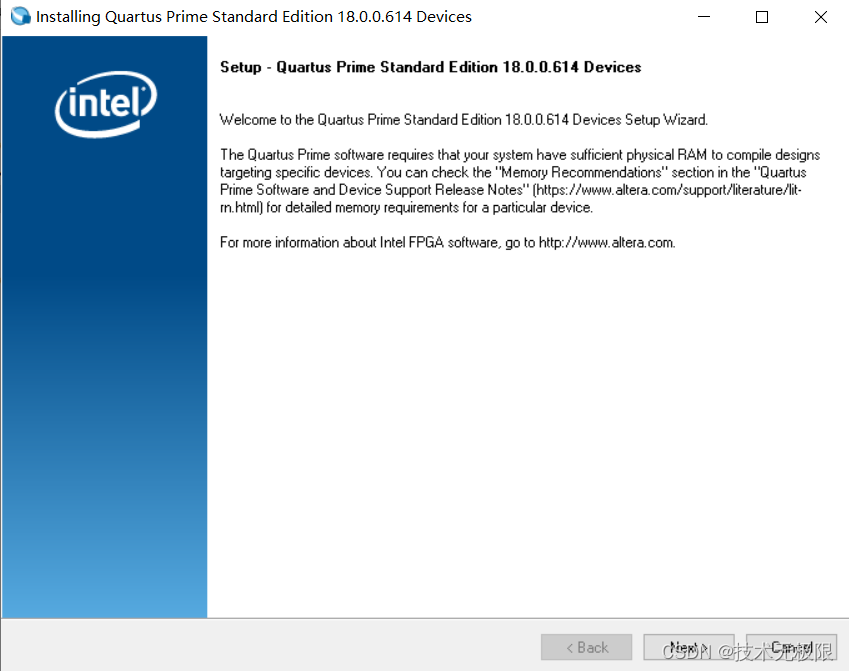

  解压下载的器件库压缩包Quartus-18.0.0.614-devices-3.tar，以管理员身份运行文件夹中的批处理文件dev3_setup.bat，之后会自动打开器件库安装程序，
在这里插入图片描述
单击Next>
在这里插入图片描述

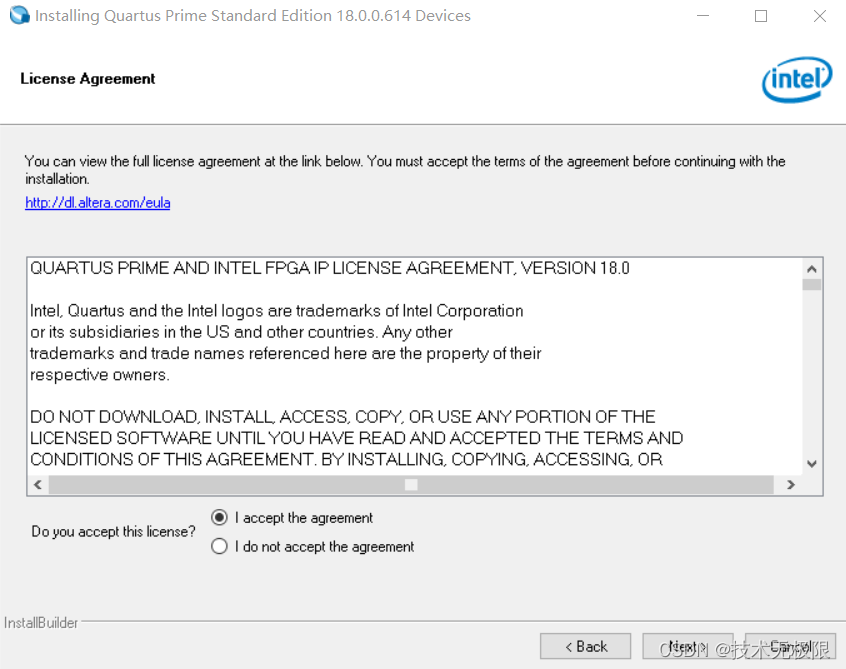

在上图中，选中“I accept the agreement”，单击Next
在这里插入图片描述

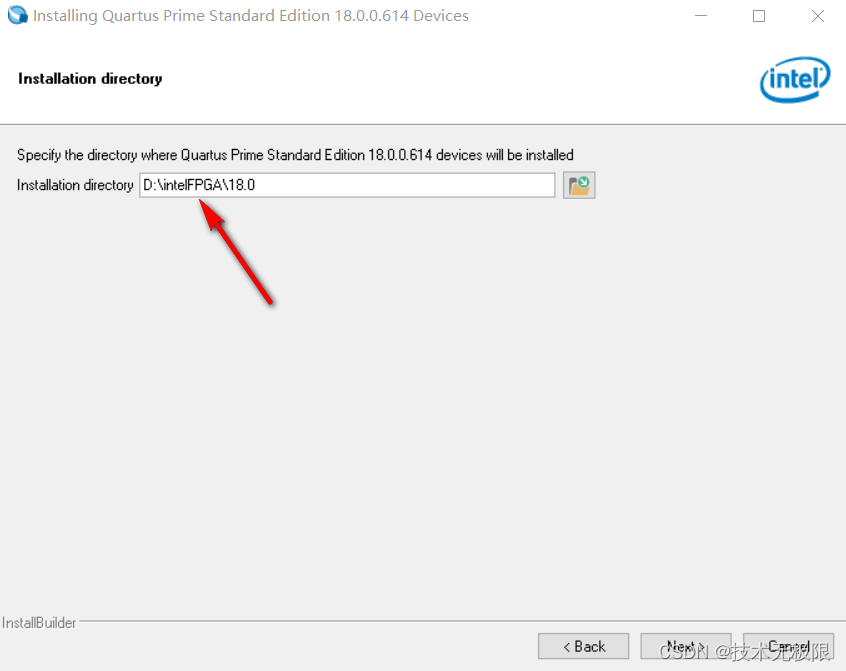

  在上图中，把路径选择到实际的quartus安装路径，此处路径只需选择到外围的路径…\18.0\即可，不用深入到内部的目录，
在这里插入图片描述

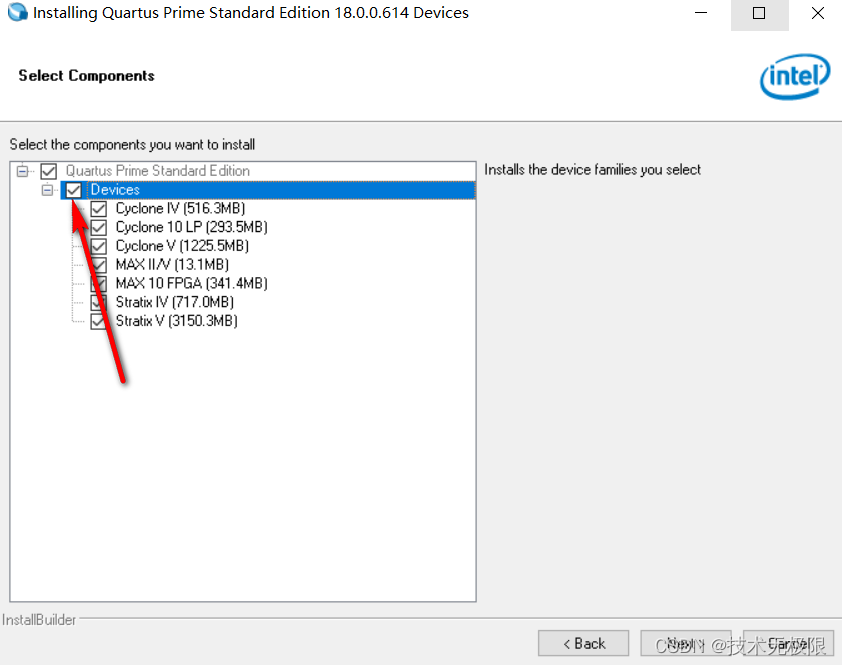

选择需要安装的器件类型，此处建议全部选择。
在这里插入图片描述

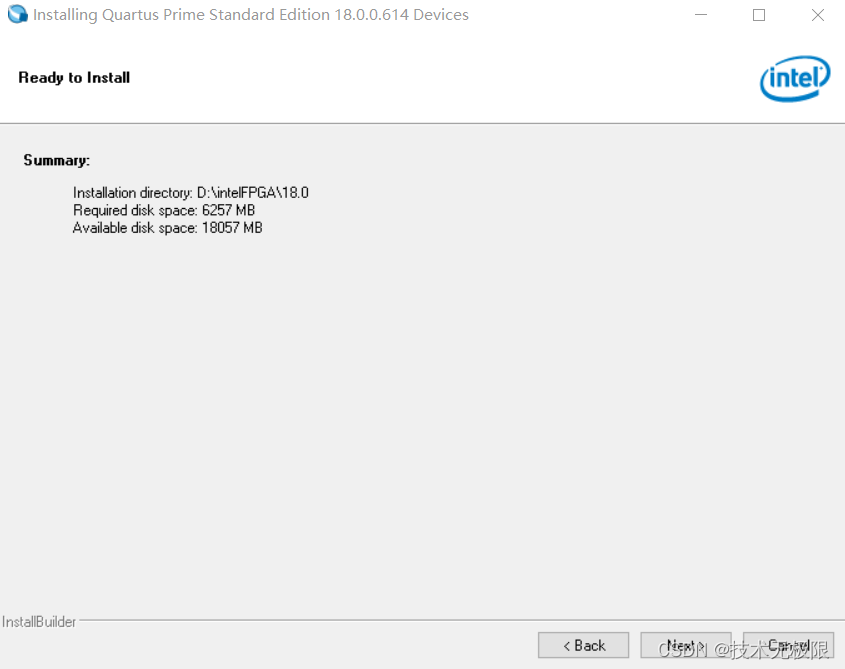

确认有足够的安装空间后，单击Next，
在这里插入图片描述

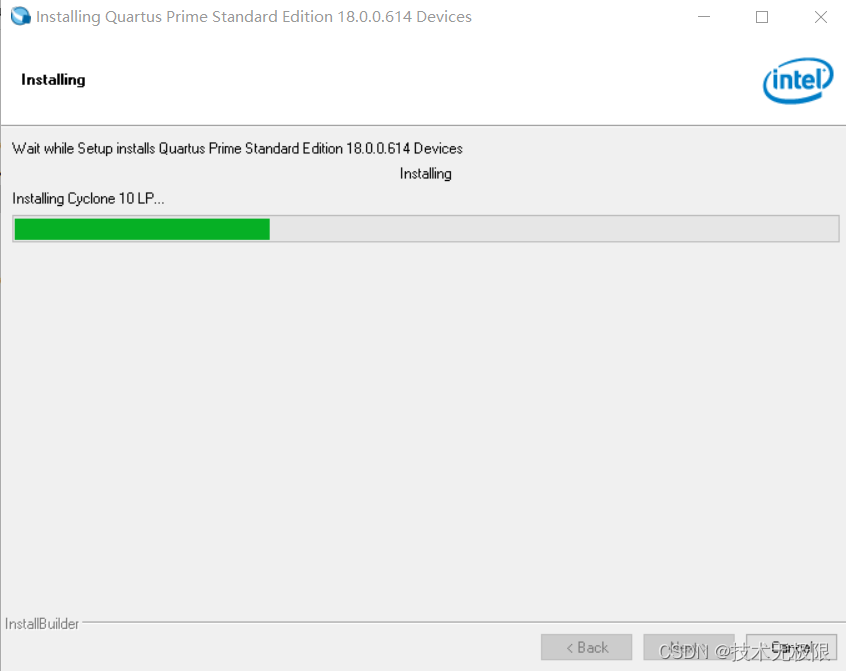

给茶杯加茶水，等待一会，安装即可完成。

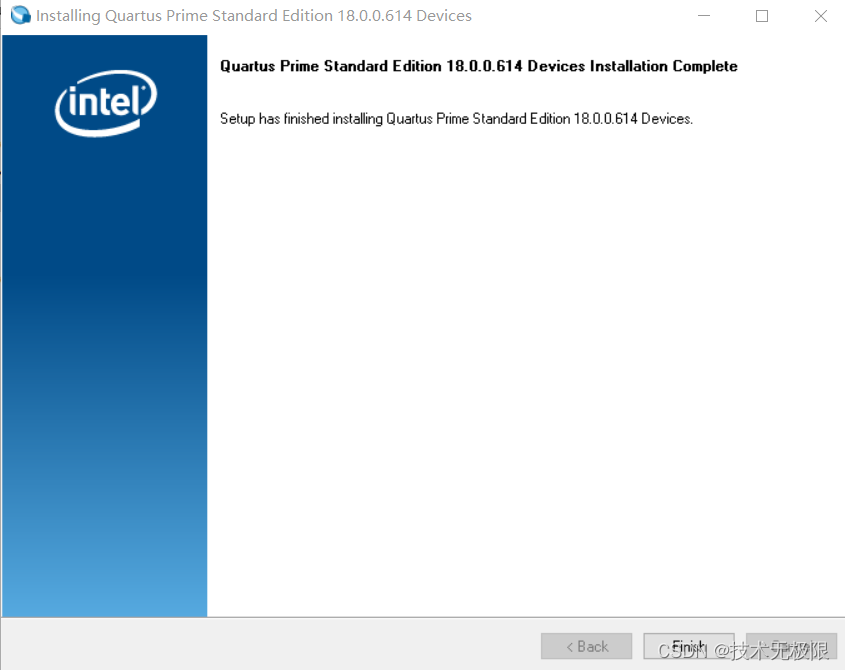

在这里插入图片描述
Finish…

3.安装ModelSim

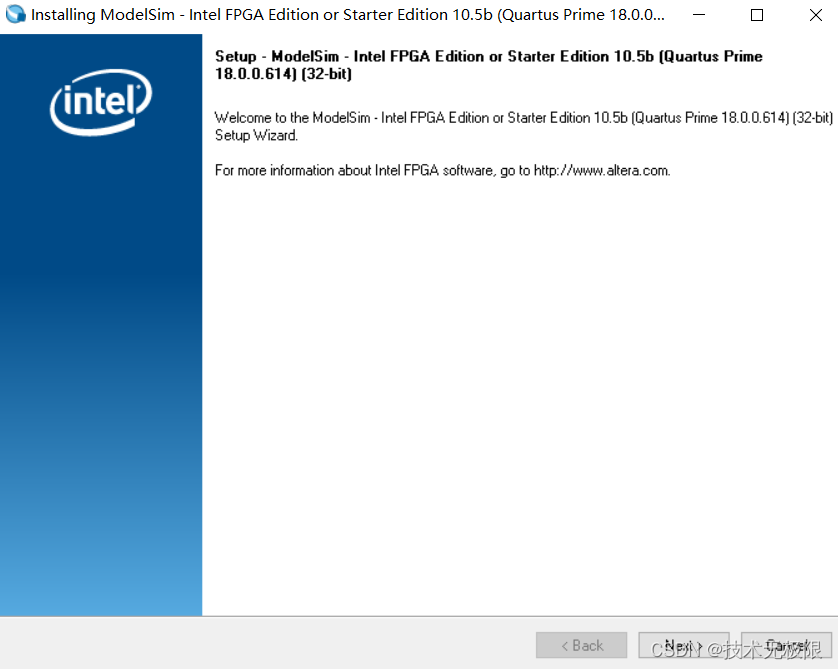

  双击运行下载的安装文件ModelSimSetup-18.0.0.614-windows.exe，
在这里插入图片描述
单击Next，

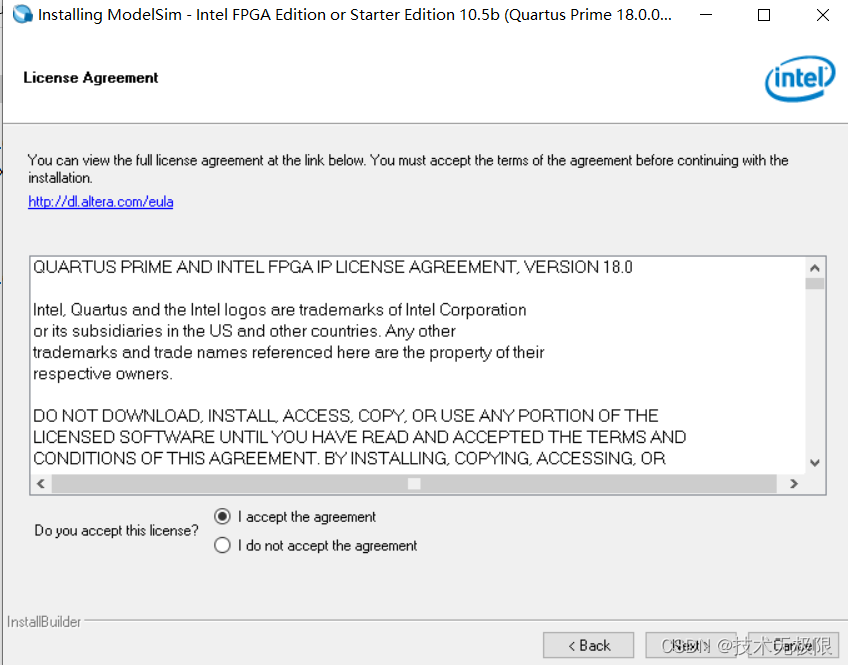

在这里插入图片描述

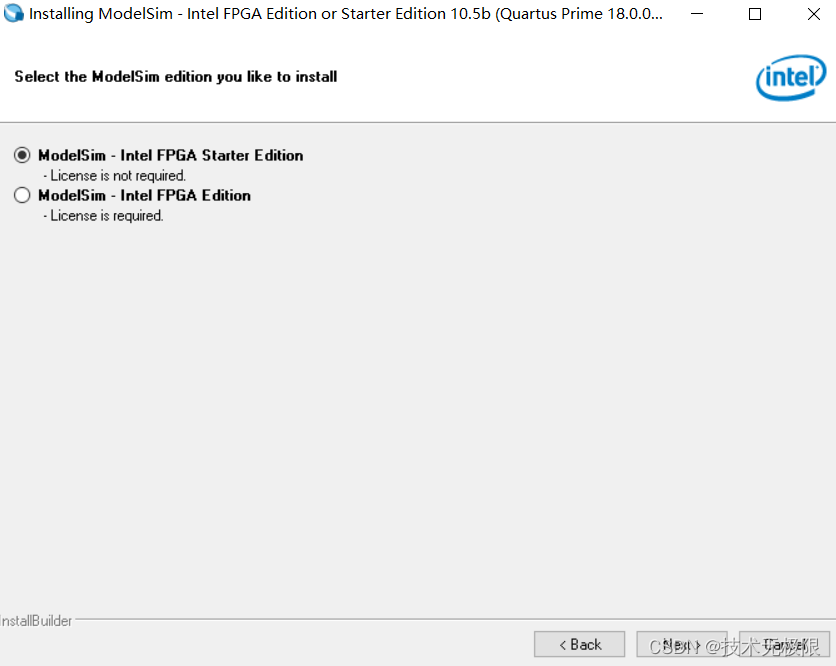

选中第一个选项ModelSin-Intel FPGA starter Edition，不要选择第二项，因为此项需要授权，
在这里插入图片描述
单击Next，
在这里插入图片描述

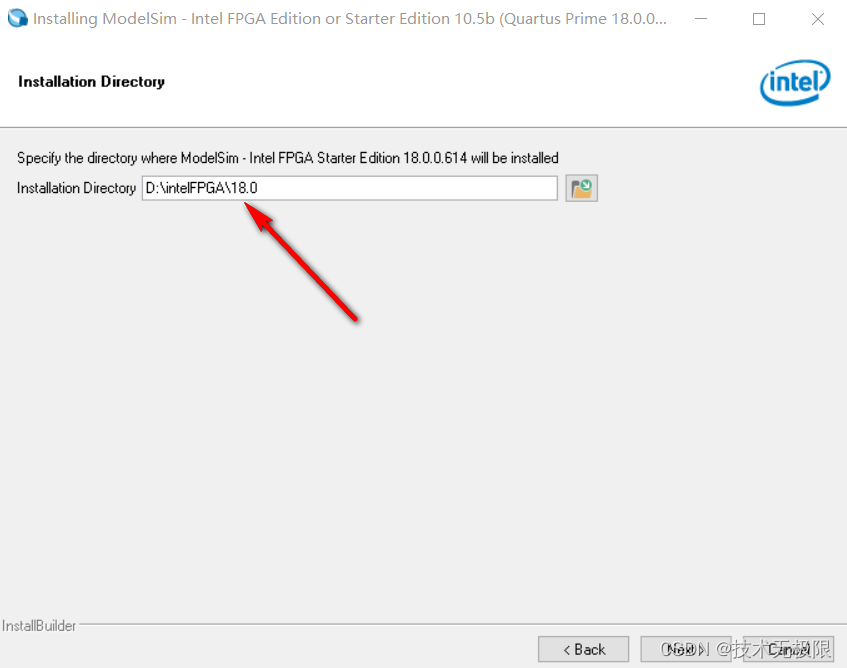

路径修改为Quartus实际的安装路径，Next,
在这里插入图片描述

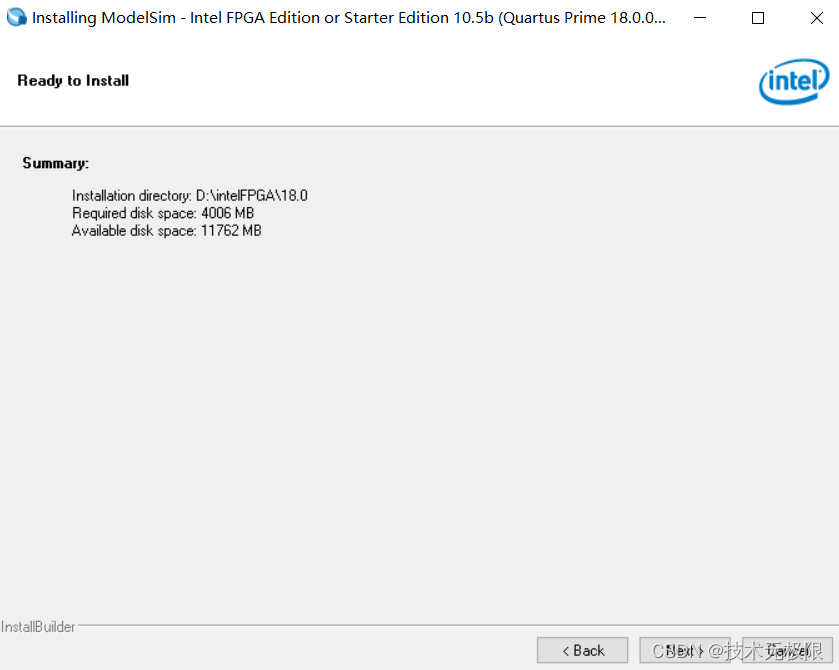

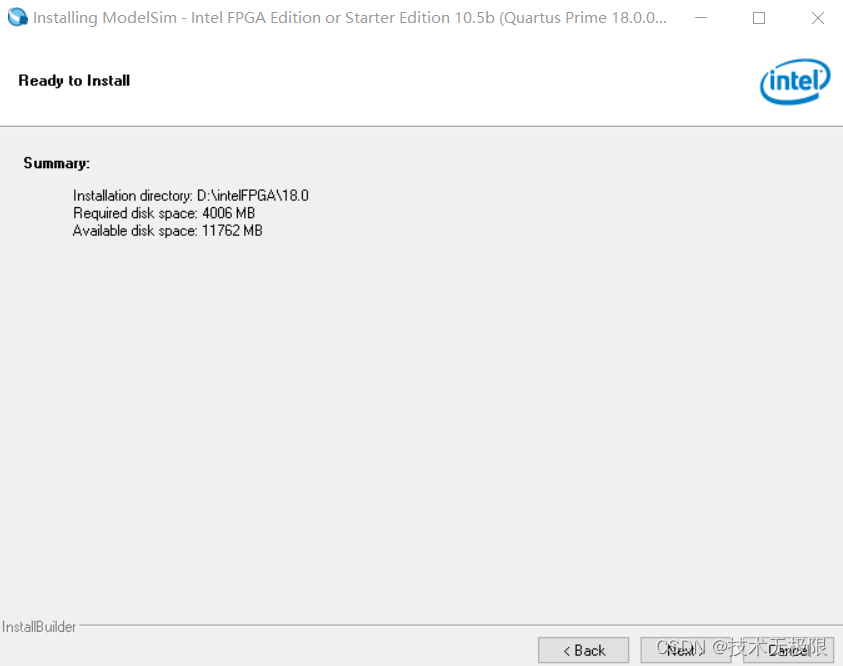

确认拥有足够的空间安装，
在这里插入图片描述
Next…
在这里插入图片描述

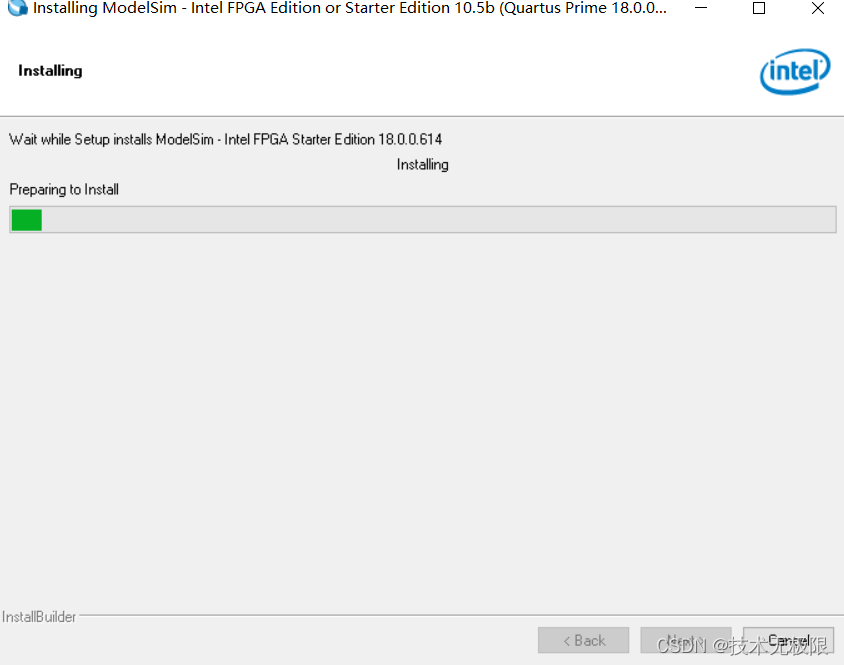

继续喝茶等待，
在这里插入图片描述

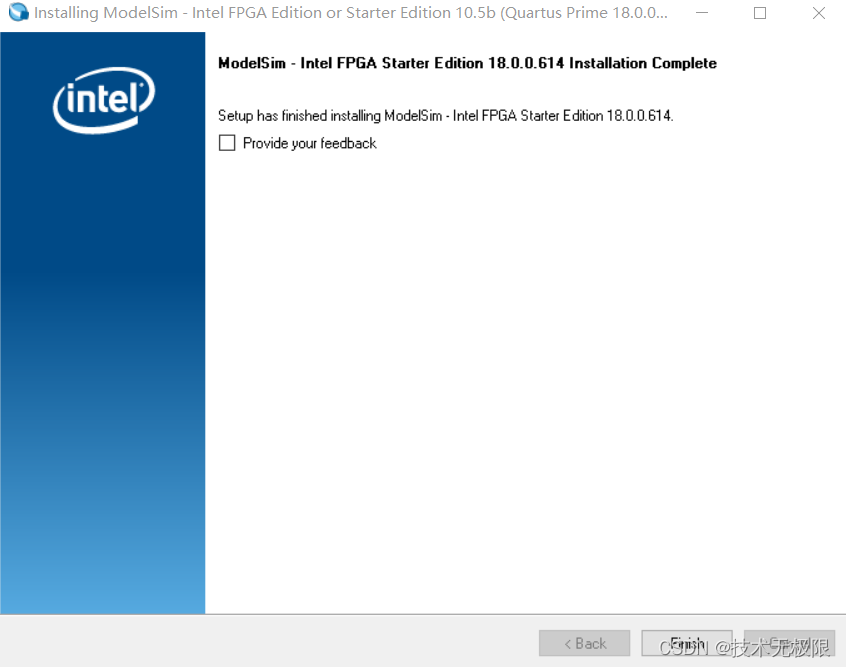

Finish…

4. 安装JTAG USB Blaster驱动程序

  软件默认安装了USB Blaster II 的驱动程序，对于USB Blaster的开发板来说，还需单独安装驱动程序。
  开发板关闭电源，把USB Blaster下载器插入电脑的USB端口上，Windows提示正在准备设备。

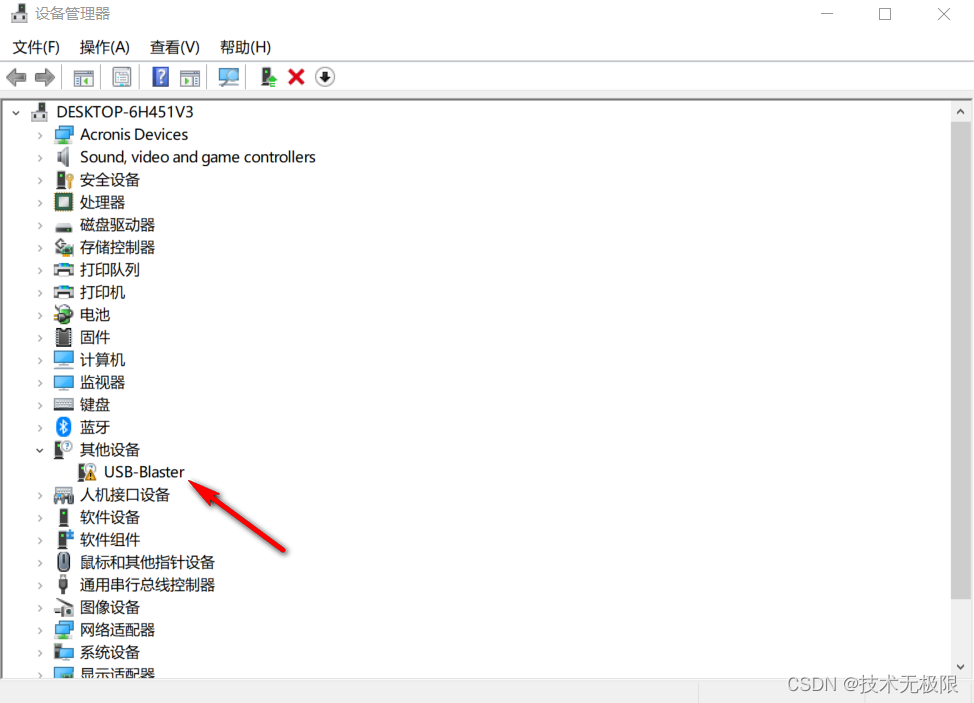

打开电脑的设备管理器，发现USB Blaster驱动程序未正常安装，如下图所示：
在这里插入图片描述
右键单击USB Blaster设备，选择‘更新驱动程序’，
在这里插入图片描述

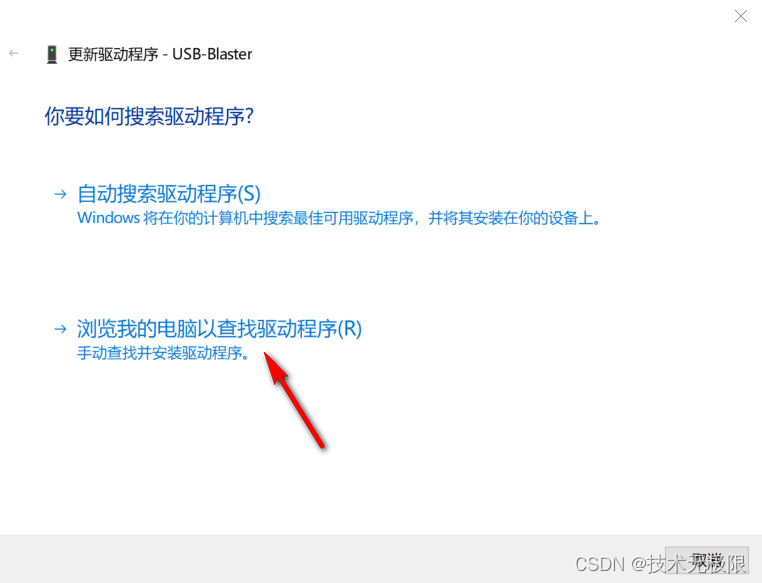

选择“浏览我的电脑以查找驱动程序”，
在这里插入图片描述

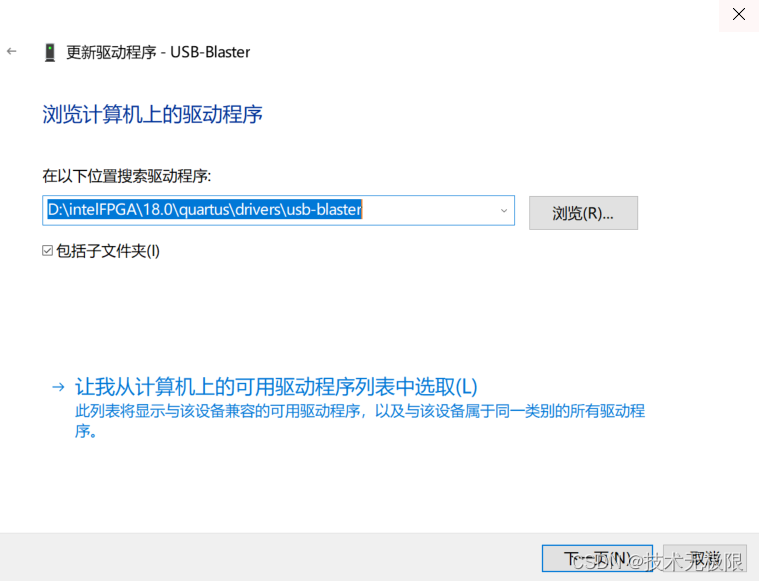

浏览查找路径，选择Quartus安装路径下的drivers\usb-blaster文件夹，如D:\intelFPGA\18.0\quartus\drivers\usb-blaster，单击“下一页”，
在这里插入图片描述

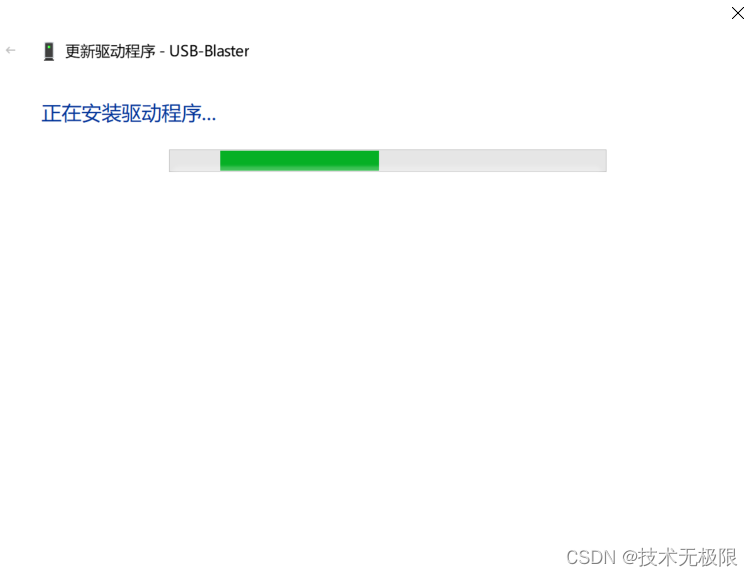

等待安装完成，
在这里插入图片描述
单击“关闭”，完成安装。此时回到设备管理器，发现USB Blaster已经被正常识别并工作，

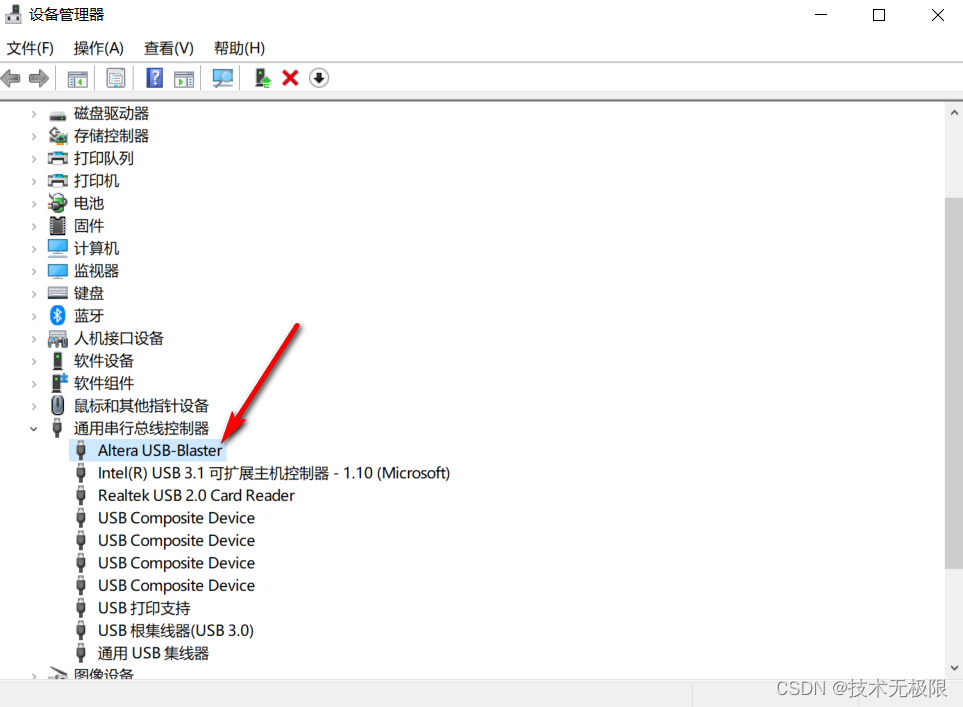

在这里插入图片描述
大功告成，后面可以打开一个工程项目，试试是不是可以正常下载程序了。

5. 程序下载测试

  实验开发板使用的是淘宝购买的大西瓜logic3_fpga开发板V1.2，性价比不错，资料也充分！

（1）打开Quartus Prime主程序，发现不再提示安装授权，说明已经crack成功了。

（2）打开一个实验板附送的实验工程（该程序已经编译并配置好了Pin），如秒表工程实验lab4_digital_seg_second。

在这里插入图片描述

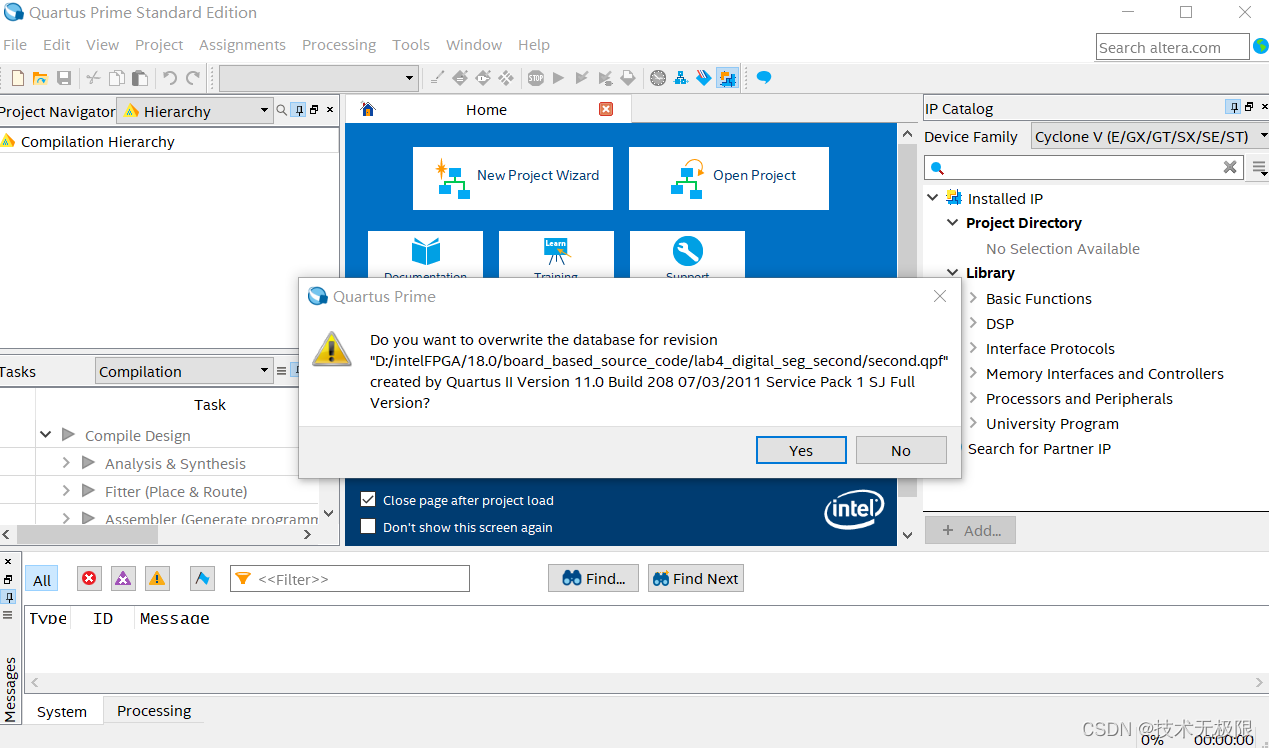

  打开时，提示版本变更（打开旧版本的工程后，程序的中文注释乱码，这个可以通过Notepad++等软件把程序编码格式改为UTF-8，即可正常显示中文注释。），如下图，单击“Yes”即可，
在这里插入图片描述

（3）程序下载，

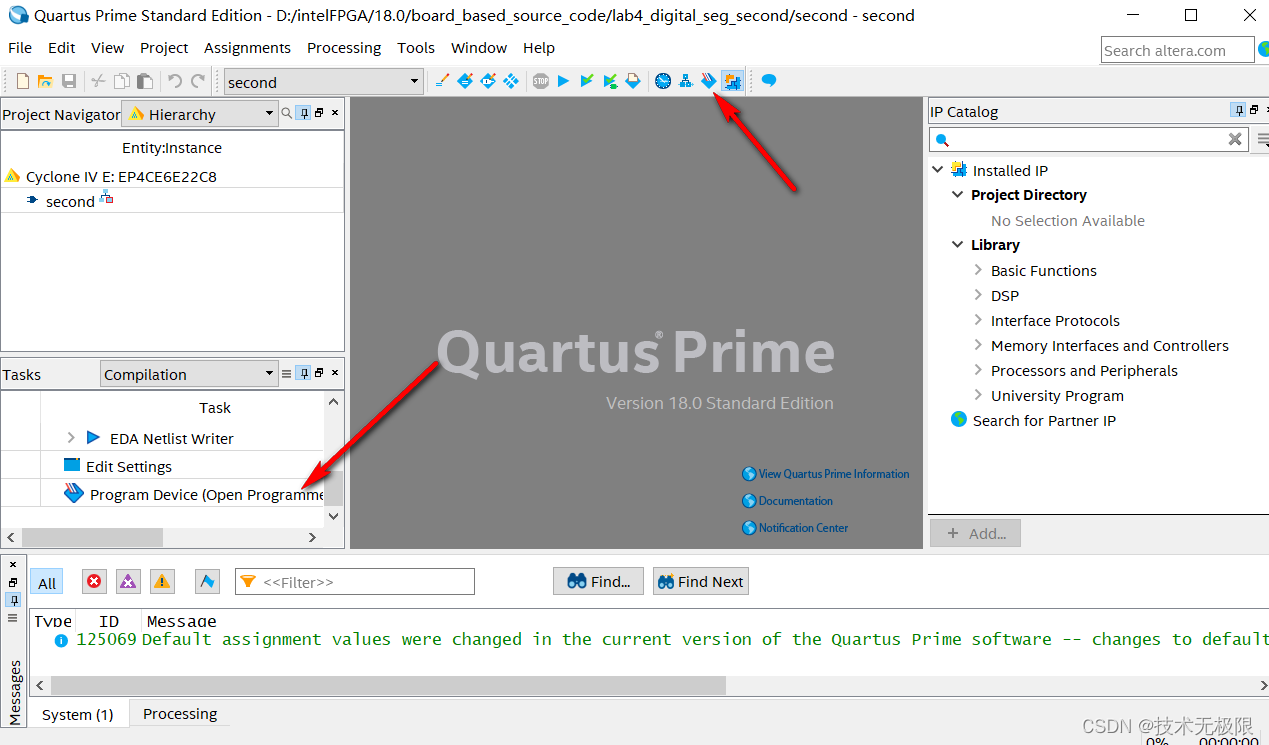

  单击主程序的快捷工具图标，或者双击Tasks下的Program Device，
在这里插入图片描述

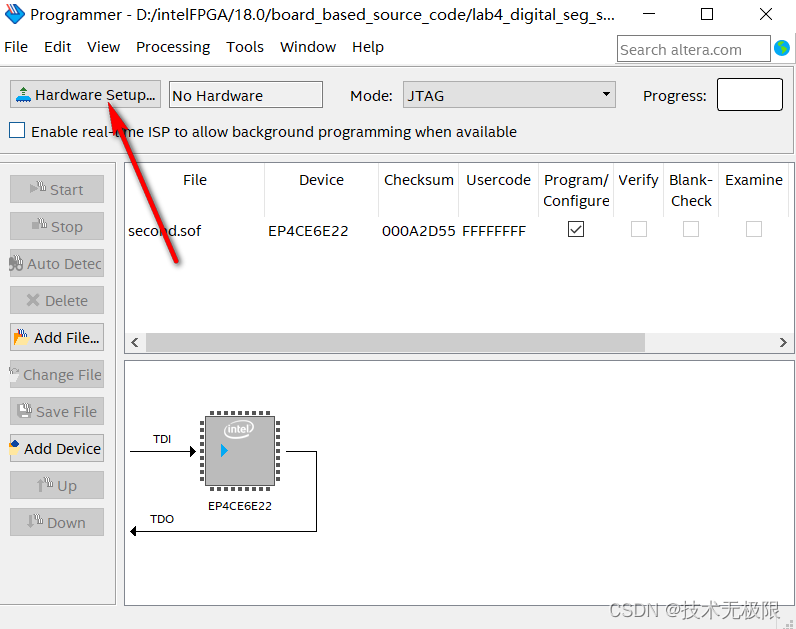

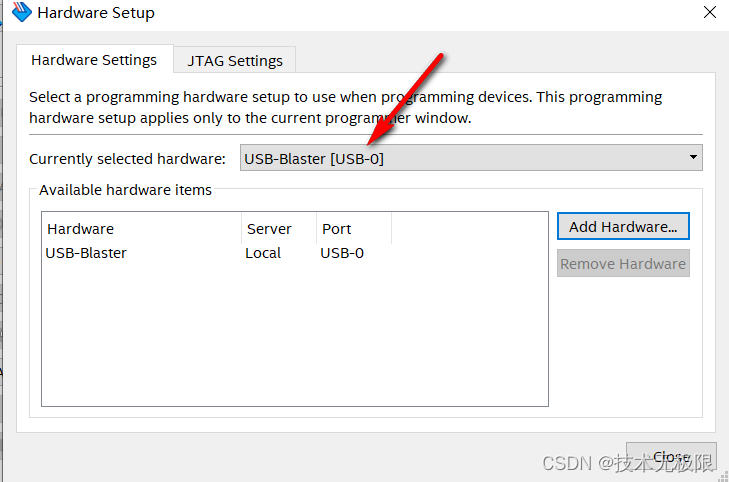

打开Programmer下载器，选择下载器设置Hardware Setup，
在这里插入图片描述
选择USB-Blaster[USB-0]下载器，之后单击Close…
在这里插入图片描述

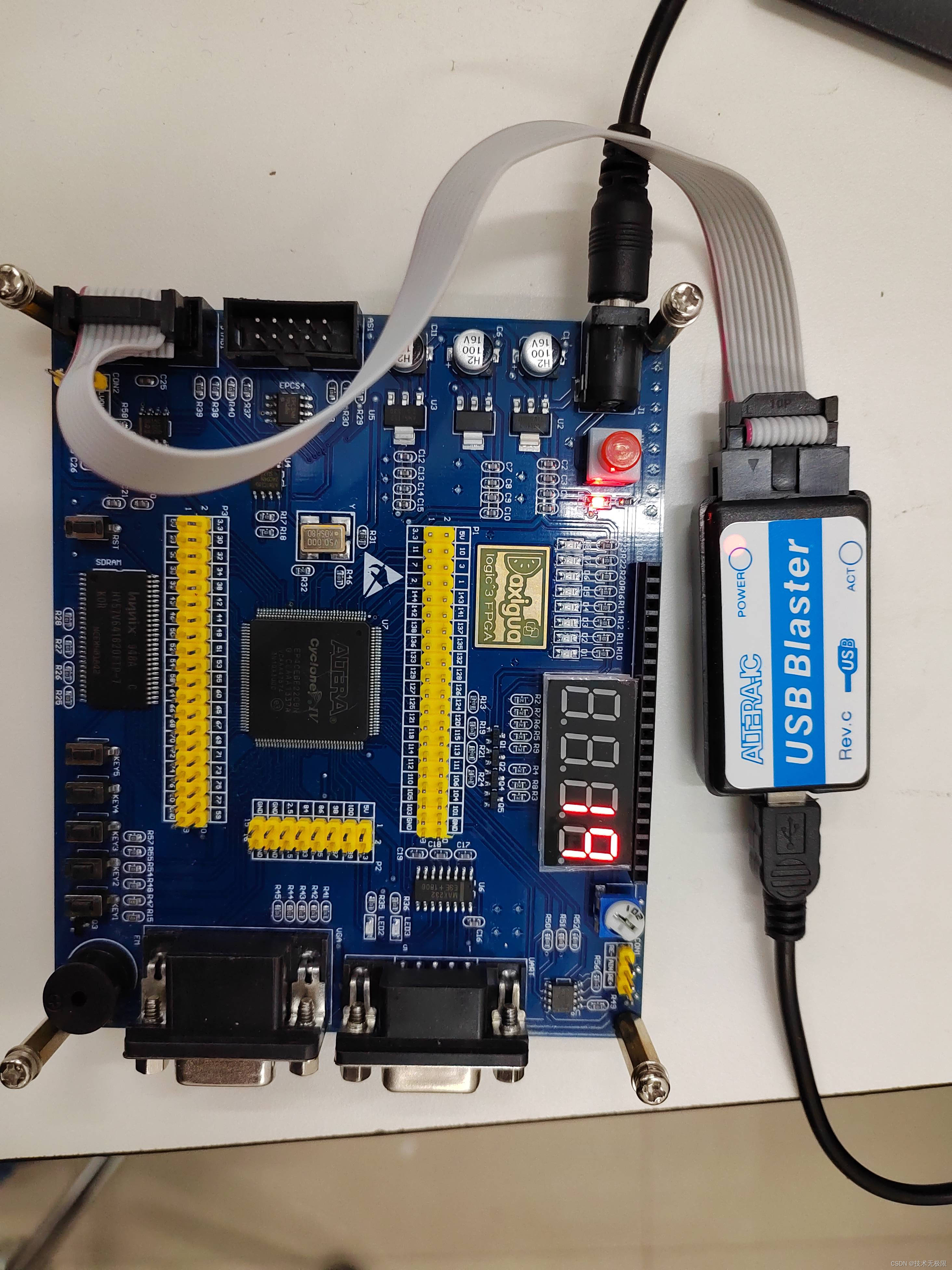

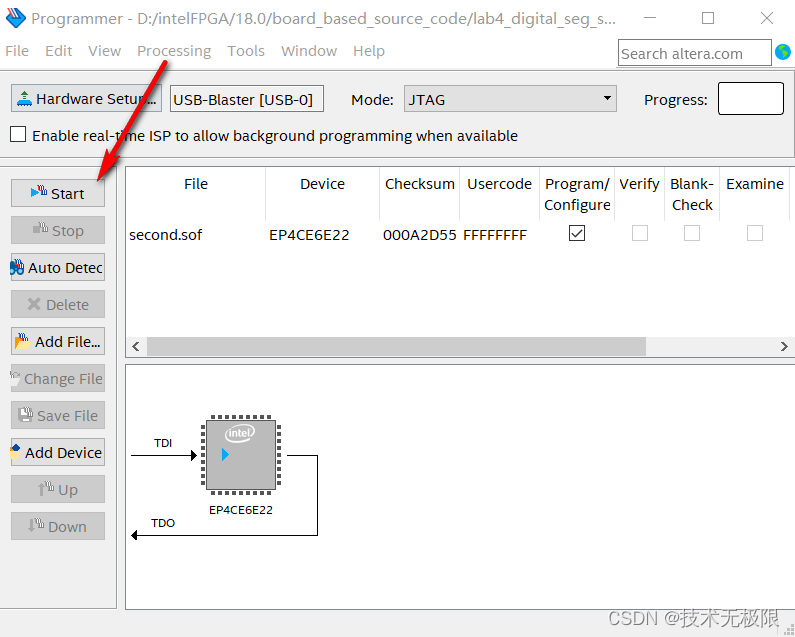

USB Blaster连接到开发板的JTAG口，打开开发板电源，然后单击Start，
在这里插入图片描述
等待Program完成，…
在这里插入图片描述

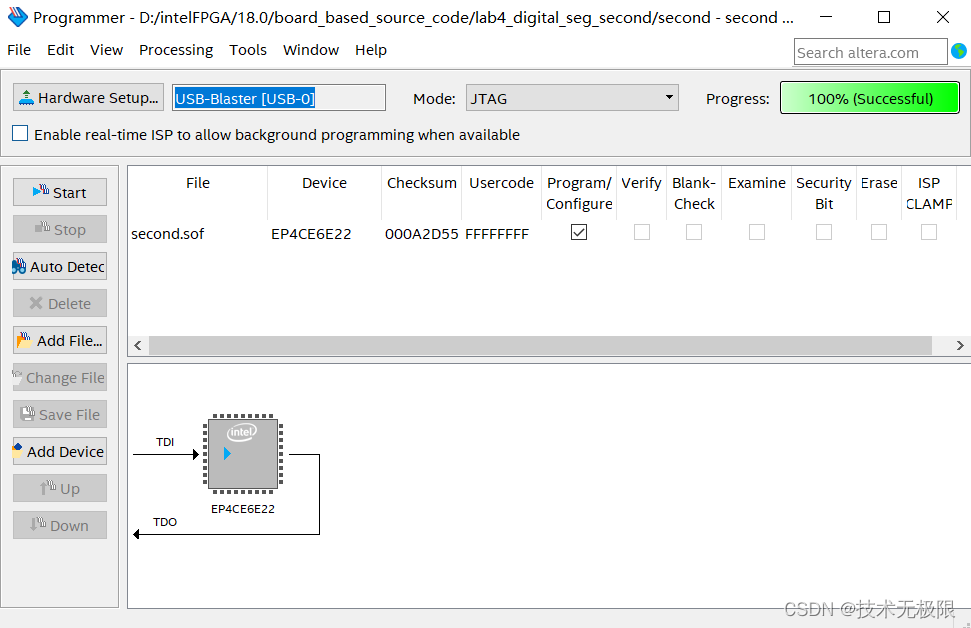

100% Successful ，下载成功，开发板秒表程序开始连续运行，
在这里插入图片描述

自此，本次安装工作全部完毕，接下来努力成为一个FPGA攻城狮吧。
