概述
- 重复性快速瞬变试验是将由许多快速瞬变脉冲组成的脉冲群耦合到电气或电子设备的电源端口、控制端口、信号端口和接地端口的试验。试验的要点是瞬变的高幅值、短上升时间、高重复率和低能量。
实验目的
- 本试验是为了验证电气和电子设备对诸如来自切换瞬态过程（切断感性负载、继电器触点弹跳等）的各种类型瞬变骚扰的抗扰度。

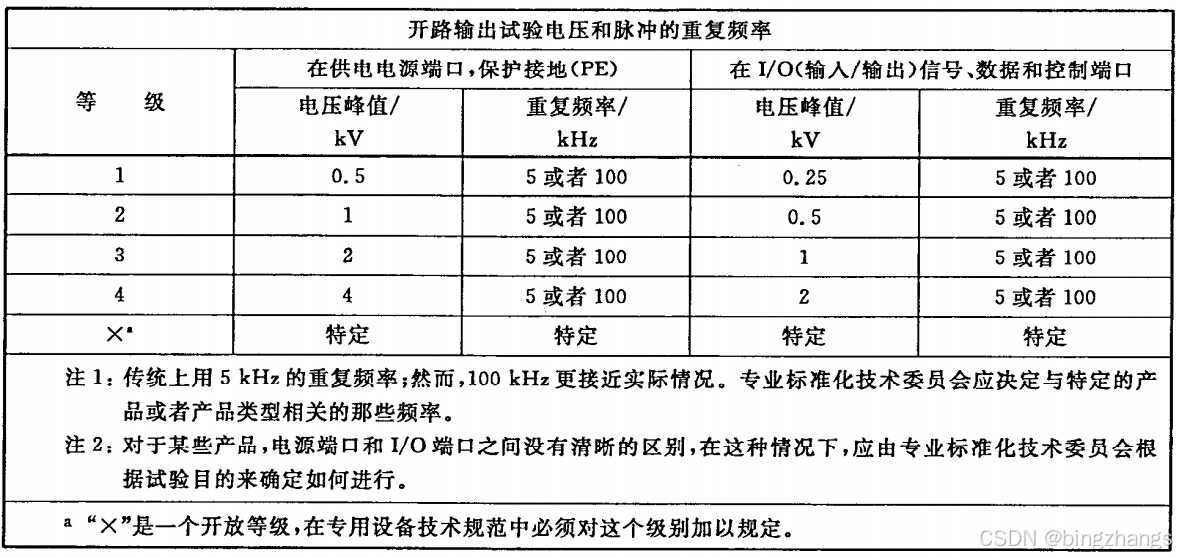

实验等级

在这里插入图片描述

容性耦合夹
- 该装置由盖住受试线路电缆的夹板组成，并且应放置在面积最小为1m²的接地参考平面上。接地参考平面的周边至少应超出耦合加0.1m。
- 耦合夹两端应具有高压同轴接头，其任一端均可与实验发生器连接。发生器应连接到耦合夹最接近受试设备的那一端。
- 耦合夹本身应尽可能的合拢，以提供电缆和耦合夹之间最大的耦合电容。

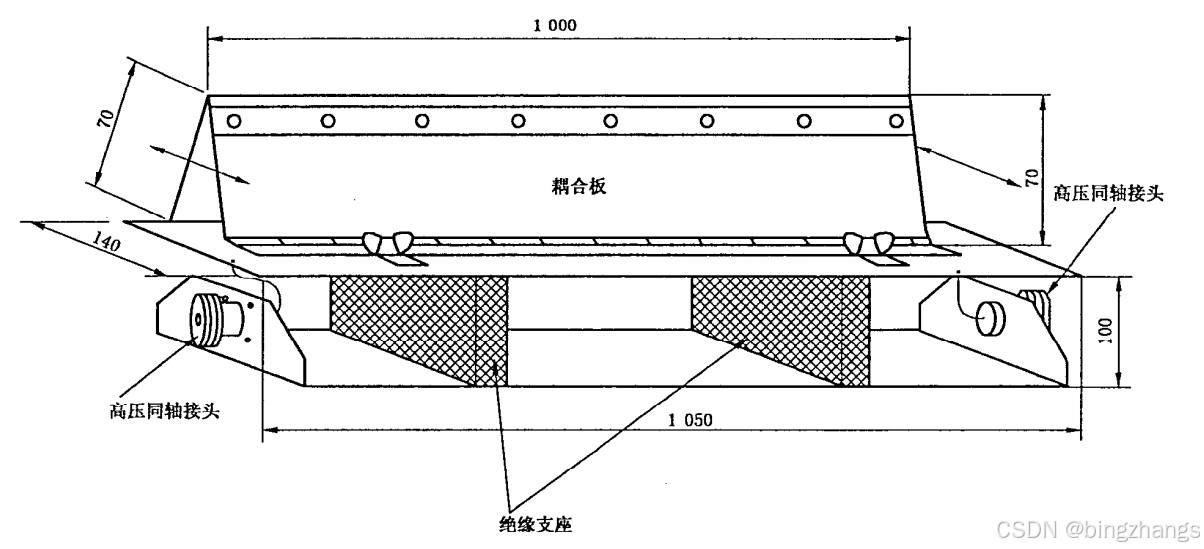

在这里插入图片描述 容性耦合夹结构

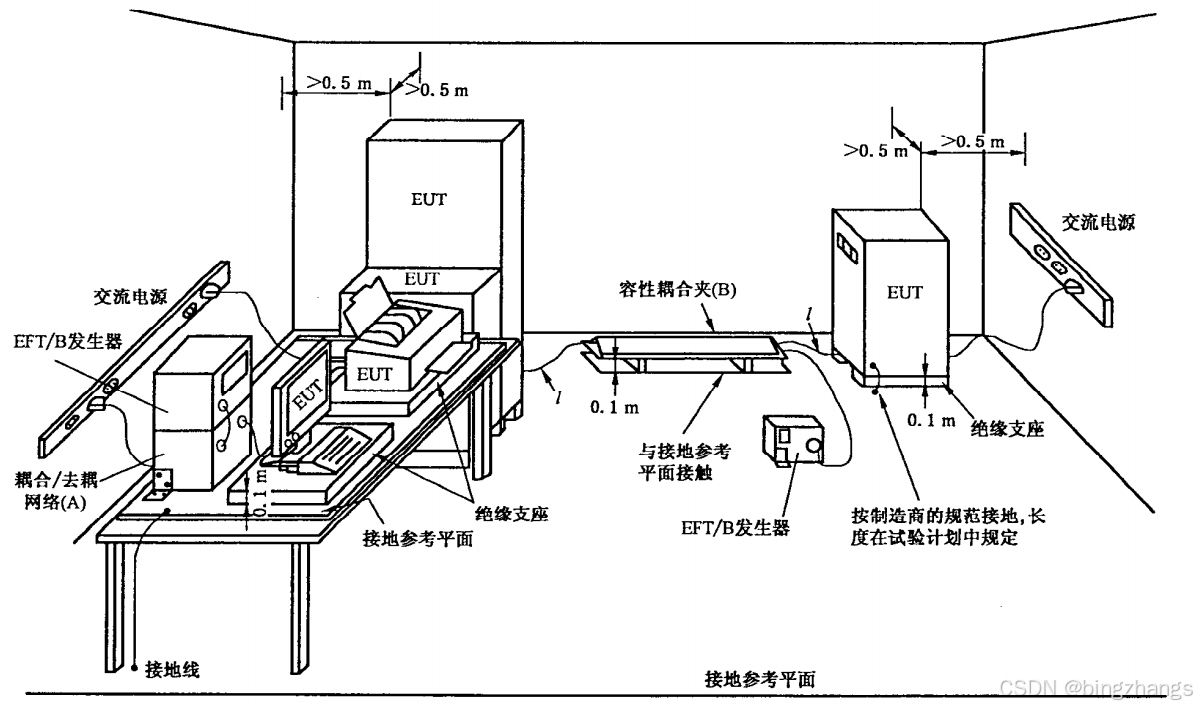

实验环境
- 输入/输出口、电源口的测试环境
- L：耦合夹与EUT之间的距离应为 0.5m±0.05m
- 与受试设备相连接的所有线缆应放置在接地参考平面上方0.1m的绝缘支撑上。
- 不经受电快速瞬变脉冲的电缆应尽量远离受试电缆，以使电缆间的耦合最小化。
- 当采用容性耦合夹的方法时，连接受试设备的非受试或辅助设备应适当去耦。
供电电源口
进行实验
- 应根据实验计划进行试验，试验计划包括技术规范规定的受试设备性能的检验
  - 受试设备应处于正常的工作状态
  - 试验计划应规定如下内容：
    - 试验等级
    - 试验电压的极性
    - 内部或外部发生器
    - 试验的持续时间不短于1min（选择1min是为了加快试验；然而，为避免同步，试验时间可分为6个10s的脉冲群，间隔时间为10s）
    - 施加试验电压的次数
    - 待试验的受试设备的端口
试验结果的评定
- 在技术要求限值内的性能正常；
- 功能或性能暂时性的降低或丧失，但在骚扰停止后EUT能自行恢复，无需操作者干预；
- 功能或性能暂时性的降低或丧失，但要求操作者干预才能恢复正常；
- 因设备（元件）或软件的损坏或数据丢失而造成不能自行恢复至正常状态的功能降低或丧失。
