天空星LVGL移植记录

GrassFishStudio

已于 2024-07-20 17:40:41 修改

阅读量372

点赞数 4

分类专栏： STM32F407VET6天空星 LVGL 文章标签：单片机学习

于 2024-07-20 17:39:30 首次发布

本文链接：https://blog.csdn.net/byhyf83862547/article/details/140573068

版权

STM32F407VET6天空星同时被 2 个专栏收录

10 篇文章 0 订阅

订阅专栏

LVGL

1 篇文章 0 订阅

订阅专栏

一、移植的LVGL版本8.2

下载地址：（网页下个加速脚本）GitHub - lvgl/lvgl: Embedded graphics library to create beautiful UIs for any MCU, MPU and display type.https://github.com/lvgl/lvgl

二、硬件设备

天空星STM32F407VET6

ILI9341 2.4寸 SPI驱动 320*240分辨率

沿用上次的OV7670的拓展板（LCD接线按如图接就行，不用管按键和OV7670）

三、要求

（1）对flash等有一定要求，最低64kb flash，具体自行百度。

（2）要有定时器和LCD驱动的程序模板，在此基础上进行移植，需要配置一个定时器为LVGL提供心跳，触摸不是必要的，如果需要移植触摸那么就必须要有触摸源码，我这里放置一个天空星标准库的触摸源码：

F407VET6天空星/天空星STM32F407-2.8寸与3.2寸ILI9341彩屏移植成功案例.zip · lovefoolnotme/单片机 - 码云 - 开源中国 (gitee.com)https://gitee.com/lovefoolnotme/singlechip/blob/master/F407VET6%E5%A4%A9%E7%A9%BA%E6%98%9F/%E5%A4%A9%E7%A9%BA%E6%98%9FSTM32F407-2.8%E5%AF%B8%E4%B8%8E3.2%E5%AF%B8ILI9341%E5%BD%A9%E5%B1%8F%E7%A7%BB%E6%A4%8D%E6%88%90%E5%8A%9F%E6%A1%88%E4%BE%8B.zip（3）其实也就是内存大点，有个驱动LCD的画点或者填充函数就可以移植，只需要再开一个定时器来做心跳

四、参考网址：

快速入门LVGL(基于STM32，LVGL 8.2.0)-CSDN博客https://blog.csdn.net/mucherry/article/details/126685909 STM32移植LVGL8.0.2超详细的保姆级教程附移植好的工程文件_stm32 lvgl教程-CSDN博客https://blog.csdn.net/weixin_42111891/article/details/124989266 STM32移植LVGL踩坑集锦_lvgl内存不足-CSDN博客https://blog.csdn.net/qq_53000374/article/details/127946043移植时主要跟第一个网址，遇到问题时再查看其他网址。

五、移植成功的模板（刷新慢，慎用）

demo:keypad_encoder

我用夸克网盘分享了「移植成功的LVGL.rar」，点击链接即可保存。打开「夸克APP」，无需下载在线播放视频，畅享原画5倍速，支持电视投屏。
链接：https://pan.quark.cn/s/313608107a23

六、移植过程简记（不适宜初次移植）

（1）在工程新建一个lvgl文件夹，里面包括这几个文件

（2）keil设置C99

（3）加入路径

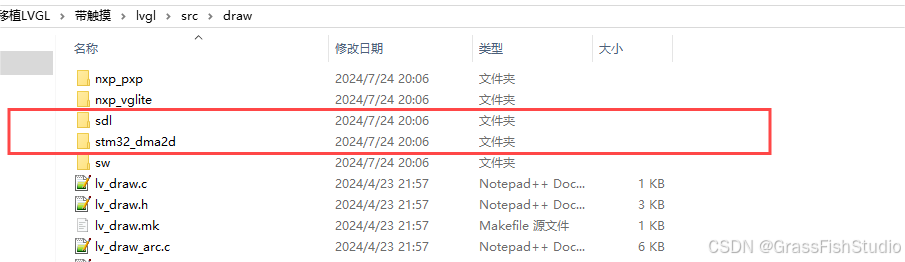

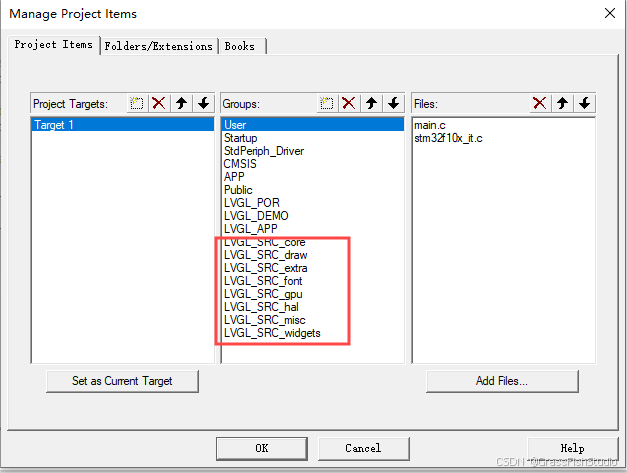

（4）创建四个文件夹

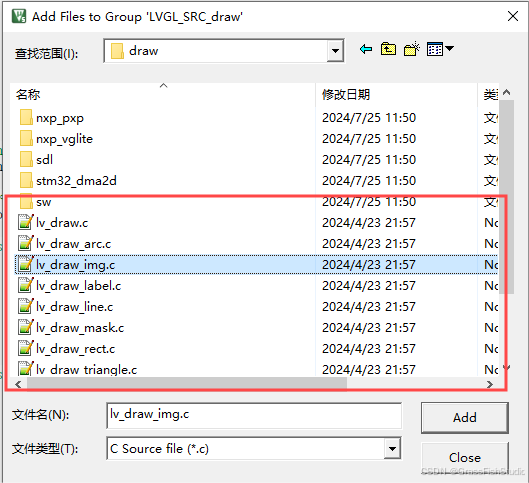

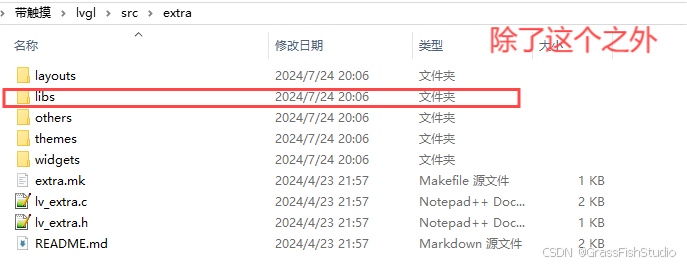

*SRC中加入所有的.c文件，注意多级文件夹，小心移植（100多个）

*POR中加入下列文件

disp涉及显示部分代码，indev涉及输入设备代码

*DEMO中加入要运行的例子

*APP暂时不管，后面放置自己加入的文件

（5）由于改过文件名字，需要在keil中修改头文件名字。

先编译，查看报错的头文件，使用ctrl+f作用整个过程快速替换头文件名字。

（6）打开显示、输入、配置文件宏

在这几个文件的最开头把0切换为1启用显示，输入，配置。

（7）添加分辨率

下面的颜色深度也是需要注意的点

这里只是宏定义，需要把它输入到实际代码处：注释EXAMPLE2和3，将自己定义的分辨率添加

（8）添加接口函数

此处用的画点的方式比较慢，后面想办法改成图中注释的方法会更快（填充），使用这个函数记得添加头文件

（9）打开DEMO的宏

（10）串口函数的 _sys_exit函数前需要有void（有这个函数的情况下）

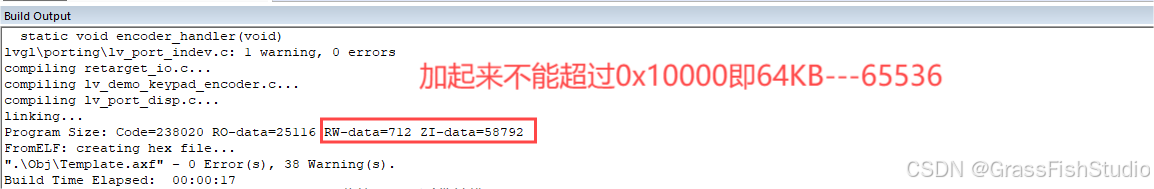

（11）堆栈可以改大一点

（12）按下图主函数测试

定时器生成1ms的中断用于给LVGL提供心跳

/*
 * 立创开发板软硬件资料与相关扩展板软硬件资料官网全部开源
 * 开发板官网：www.lckfb.com
 * 技术支持常驻论坛，任何技术问题欢迎随时交流学习
 * 立创论坛：https://oshwhub.com/forum
 * 关注bilibili账号：【立创开发板】，掌握我们的最新动态！
 * 不靠卖板赚钱，以培养中国工程师为己任
 *

 Change Logs:
 * Date           Author       Notes
 * 2024-03-15     LCKFB-LP    first version
 */
#include "board.h"
#include "bsp_uart.h"
#include <stdio.h>
#include "lcd.h"
#include "gui.h"
#include "test.h"
#include "touch.h"

#include "lvgl.h"
#include "lv_port_disp.h"
#include "lv_port_indev.h"
#include "lv_demo_keypad_encoder.h"

void Led_Init(void);
void TIM_Init(void);


int main(void)
{

	board_init();
	uart1_init(115200U);
	Led_Init();
	LCD_Init();           //液晶屏初始化
	TIM_Init();
  tp_dev.init();

	lv_init();
	lv_port_disp_init();  // lvgl显示接口初始化,放在lv_init()的后面
	lv_port_indev_init(); // lvgl输入接口初始化,放在lv_init()的后面
	lv_demo_keypad_encoder();



    while(1)
    {
//		main_test();        //测试主界面
//		Test_Color();              //简单刷屏填充测试
//		Test_FillRec();            //GUI矩形绘图测试
//		Test_Circle();             //GUI画圆测试
//		Test_Triangle();    //GUI三角形绘图测试
//		English_Font_test();//英文字体示例测试
//		Chinese_Font_test();//中文字体示例测试
//		Pic_test();         //图片显示示例测试
//		Rotate_Test();           //旋转显示测试

		/* 如果不带触摸，或者不需要触摸功能，请注释掉下面触摸屏测试项 */
//		Touch_Test();       //触摸屏手写测试
			 lv_task_handler(); // lvgl的事务处理

			 GPIO_SetBits(GPIOB,GPIO_Pin_2);
       delay_ms(500);
			 GPIO_ResetBits(GPIOB,GPIO_Pin_2);
			 delay_ms(500);
    }


}

void TIM_Init(void)
{
        //2.初始化TIMER
	      TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
	      //3.打开定时器时钟
	      RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);
        TIM_TimeBaseStructure.TIM_ClockDivision=0x00;   //不分频
       	TIM_TimeBaseStructure.TIM_Prescaler=84-1;       //84分频  84MHZ/84=1MHZ
	      TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up;  //向上计数
	      TIM_TimeBaseStructure.TIM_RepetitionCounter=0;  //不重复计数
	      TIM_TimeBaseStructure.TIM_Period=1000-1;        //周期为1000,T=1000*(1/f)=1000*(1/1M)=1ms
				TIM_TimeBaseInit(TIM3,&TIM_TimeBaseStructure);
				//4.允许定时器中断
				TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE);
				//5.配置中断
				NVIC_InitTypeDef NVIC_InitStucture;
				NVIC_InitStucture.NVIC_IRQChannel=TIM3_IRQn;
				NVIC_InitStucture.NVIC_IRQChannelCmd=ENABLE;
				NVIC_InitStucture.NVIC_IRQChannelPreemptionPriority=0x01;
				NVIC_InitStucture.NVIC_IRQChannelSubPriority=0x01;
	      NVIC_Init(&NVIC_InitStucture);
	      //6.开启定时器
				TIM_Cmd(TIM3,ENABLE);
}

//7.中断服务函数
void TIM3_IRQHandler(void)
{
//8.判断定时器3是否中断
   if(TIM_GetITStatus(TIM3,TIM_IT_Update)==SET)
	 {
//9.清除定时器3的中断标志位
	    TIM_ClearITPendingBit(TIM3,TIM_IT_Update);
      lv_tick_inc(1);//lvgl的1ms中断
	 }
}

void Led_Init(void)
{
        //1.定义结构体
        GPIO_InitTypeDef  GPIO_InitStructure;
        //2.打开时钟
	      RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);
        //3.配置结构体五项参数
        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
        GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
        GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
        GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
        GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
        //4.对于配置初始化
	      GPIO_Init(GPIOB, &GPIO_InitStructure);
}

到现在为止没有移植触摸，可以将上述主函数中的触摸部分代码移除，如果能运行成功再移植触摸，附上运行成功效果图（这个例子为横向显示，切换显示方向为横向）：
