4G全网构建仿真

       4G指的是第四代移动电话行动通信标准，是第四代移动通信技术，也是3G的延伸。4G是集3G与WLAN于一体，并能够传输高质量视频图像，它的图像传输质量与高清晰度电视不相上下。4G系统能够以10Mbps的速度下载，比拨号上网快200倍，上传的速度也能达到5Mbps，并能够满足几乎所有用户对于无线服务的要求。此外，4G可以在DSL和有线电视调制解调器没有覆盖的地方部署，然后再扩展到整个地区，4G有着不可比拟的优越性。因此，了解并掌握其基本建设方法和相关理论知识是非常重要的。

    利用IUV仿真软件完成无线与核心网的搭建，根据LTE\EPC基本原理，网络规划等4G相关知识，完成4G全网设备的拓扑规划、容量规划、硬件配置及连线、设备的开通维护及故障排查，最终能够在实验模式下进行业务开通和小区切换。

    数据配置是无线、核心网搭建的最重要的一部分。移动通信系统核心网是一个基于全IP的网络，同已有的移动网络相比具有根本性有点。采用IP配置进行定位、查询，它的唯一性避免了传输过程中的冲突。在进行数据配置之前要进行IP规划，如下图：

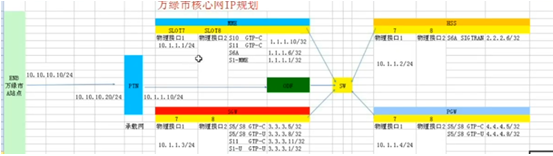

                           图4-1:IP规划图

1）如何规划IP地址：

    4个设备同连一个交换机SW进行通讯，物理接口应设为同一网段。

    S10接口与千湖MME相连，S11与SGW的S11相连，且两个共用一个IP地址；S6A与HSS的S6A接口相连；S1-MME与eNodeB相连；

    SGW同样4个接口，S5/S8与PGW相连可以共用一个IP地址；S11与MME相连；S1-U与eNodeB相连。

    与承载网相连要经过PTN，PTN的IP地址要与4个设备的物理接口在同一网段。eNodeB设置IP地址要与承载网侧在同一网段。



2）MME数据配置界面



以MME为例进行数据配置介绍，点击MME出现命令导航界面，进行相应参数配置。

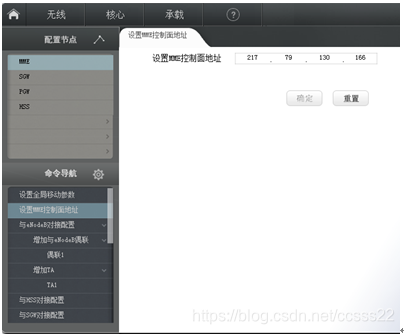

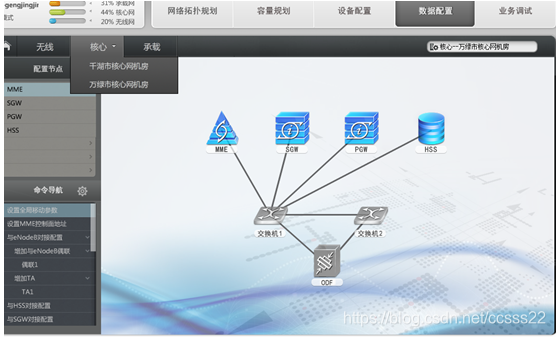

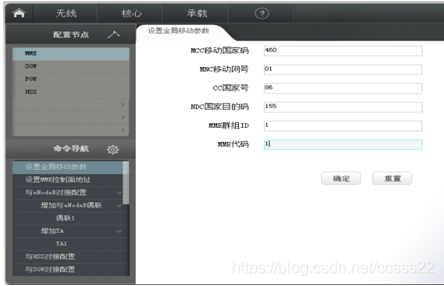

                              图4-2：MME数据界面



    业务调试即业务是否开通，在前面步骤无误的情况下即可成功，以下是成功开通业务示意图：

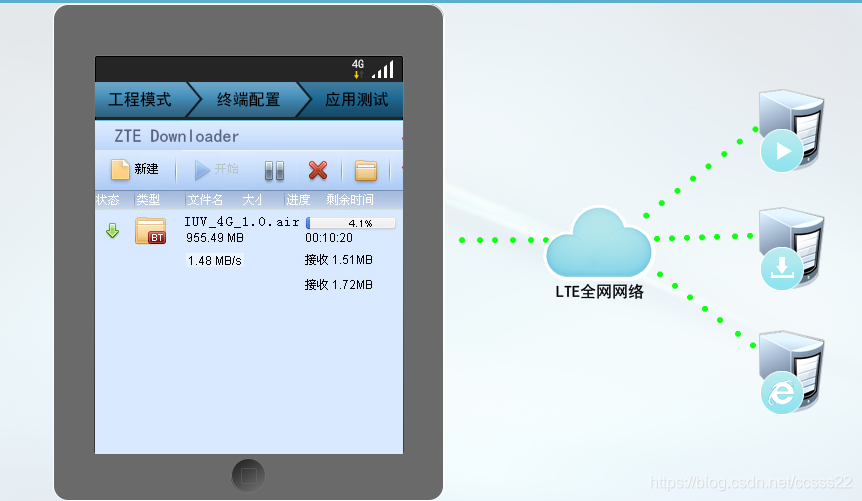

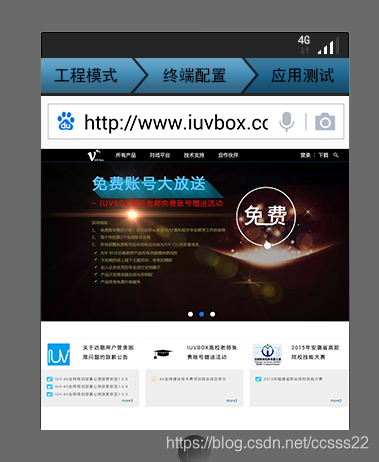

图5-1：下载业务          图5-2：视频播放        图5-3：网页上网业务

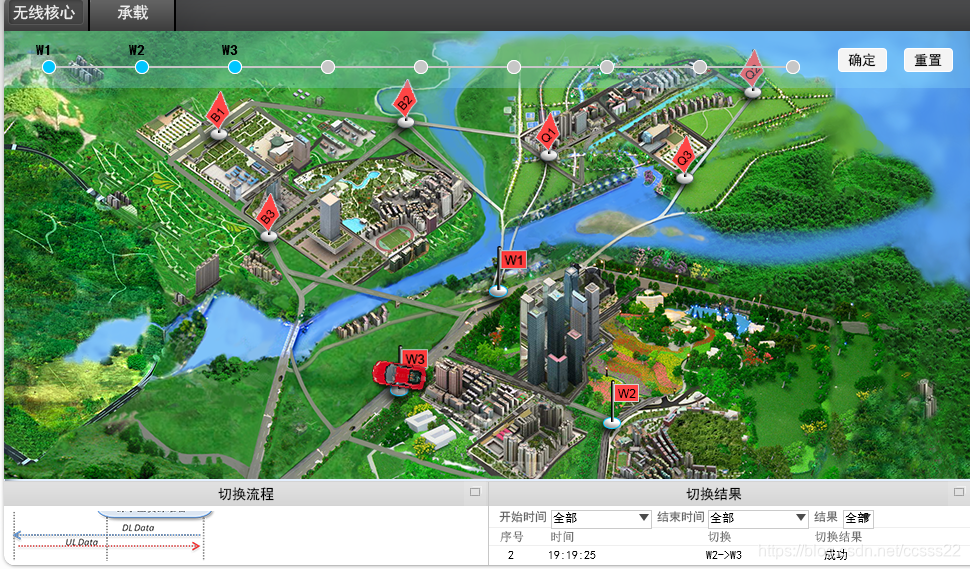

图5-4：小区切换
