自动增益控制AGC的simulink仿真

1.算法简介

        自动增益控制(Automatic Gain Control);

  使放大电路的增益自动地随信号强度而调整的自动控制方法。

  实现这种功能的电路简称AGC环。AGC环是闭环电子电路,它可以分成增益受控放大电路和控制电压形成电路两部分。增益受控放大电路位于正向放大通路,其增益随控制电压而改变。

  控制电压形成电路的基本部件是AGC检波器和低通平滑滤波器,有时也包含门电路和直流放大器等部件。放大电路的输出信号u0经检波并经滤波器滤除低频调制分量和噪声后,产生用以控制增益受控放大器的电压uc。当输入信号ui增大时,u0和uc亦随之增大。

  uc增大使放大电路的增益下降,从而使输出信号的变化量显著小于输入信号的变化量,达到自动增益控制的目的。放大电路增益的控制方法有:

①改变晶体管的直流工作状态,以改变晶体管的电流放大系数β。②在放大器各级间插入电控衰减器。③用电控可变电阻作放大器负载等。AGC电路广泛用于各种接收机 、 录音机和测量仪器中,它常被用来使系统的输出电平保持在一定范围内 ,因 而也称自动电平控制 ; 用于话音放大器或收音机时,称为自动音量控制。

2.部分核心代码

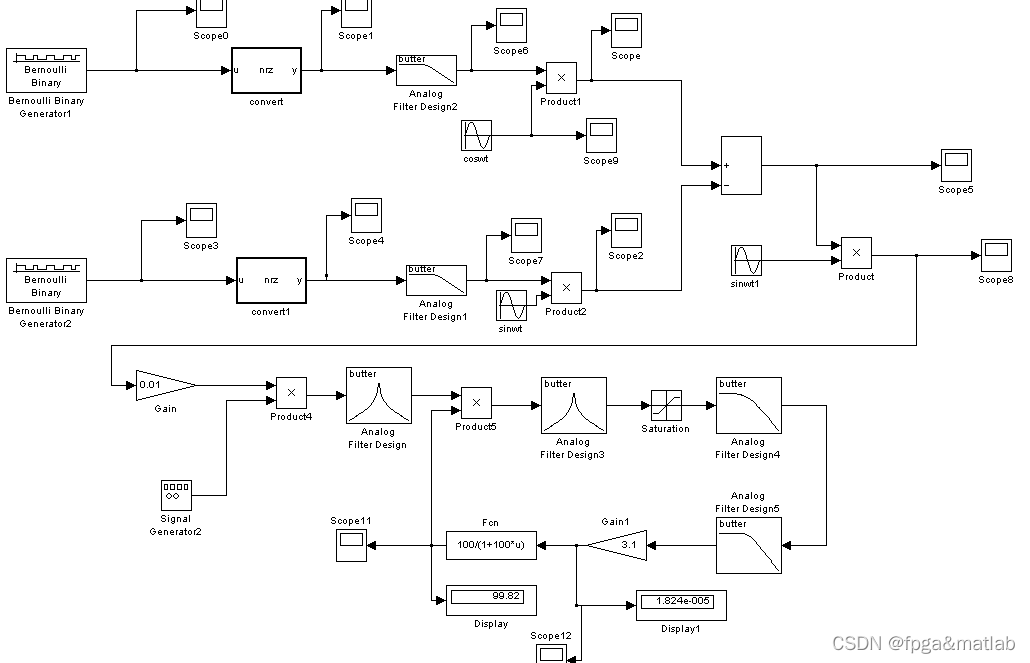

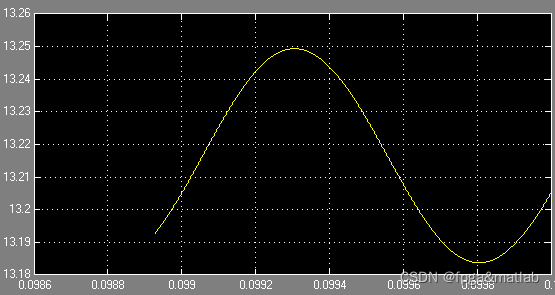

3.仿真截图与仿真视频演示

4.相关参考文献

/

A01-21

### 如何在Simulink中进行运算放大器仿真 #### 创建新模型 为了开始运算放大器的仿真,在MATLAB命令窗口输入`simulink`命令来启动Simulink环境[^4]。随后,点击“新建模型”按钮并为新的模型命名。 #### 添加所需模块 对于交流反相放大器这类电路,可以从Simulink库浏览器中选择合适的组件构建电路图。具体来说,Simscape Electrical提供了专门用于电气工程仿真的元件库,其中包含了各种类型的运算放大器和其他必要的无源器件如电阻、电容等[^2]。 ```matlab % 打开Simulink库浏览器 slLibraryBrowser; ``` #### 构建电路拓扑结构 通过拖放的方式将选定好的元器件放置于工作区,并连接成所需的电路形式——即形成一个完整的反馈回路,这通常涉及到正负输入端口之间的适当配置以及输出至输入间的闭环路径设置[^1]。 #### 参数调整与初始化 完成基本框架搭建之后,双击各个单元格进入属性编辑页面,按照实际物理量值给定相应的初始条件或静态工作点;比如针对运放内部可调节项(增益系数),还有外部关联部件(R, C数值)做细致校准。 #### 设置激励源及观测节点 为了让整个体系具备动态特性以便观察其瞬态响应行为,需引入特定模式下的驱动波形作为输入刺激,同时指定若干关键位置处的数据采集探针以记录随时间变化的趋势曲线供后续分析处理之用[^3]。 #### 运行仿真获取结果 最后一步就是确认所有准备工作均已就绪后按下运行键让程序自动计算求解直至结束时刻到来为止。在此期间内软件会自动生成一系列图表展示不同变量间相互作用关系及其演变规律特征。
