• 管道漏失检测方法的现状与趋势

  管道漏失检测是供水系统中一个重要的研究领域，尤其是在城市供水和长距离输水管网中，漏水问题不仅导致水资源的浪费，还可能引发严重的环境问题和管道损坏。近年来，随着技术的发展，管道漏失检测方法不断演进。从早期的人工检查到现代的智能传感技术，各种检测方法各有优劣。传统的检测方法包括目视检查、声学检测和超声波检测等，这些方法在不同的环境和管道条件下有不同的效果，但通常存在检测范围有限、检测精度不足等问题。

  随着科学技术的进步，压力波法成为一种新兴的检测技术。该方法基于压力波在管道中的传播特性，通过分析压力波信号的变化来检测管道中的漏失情况。近年来，研究者们对压力波法的研究越来越深入，不仅在理论上探讨了压力波的传播机理，还在工程实践中取得了显著的进展。压力波法的优势在于能够实时监测管道状态，具有较高的检测精度和较低的成本。因此，基于压力波法的检测技术成为当前管道漏失检测领域的研究热点之一。

• 压力波的产生机理与传播特性

  在供水管道中，压力波通常由管道中的压力变化引起。这些压力变化可能由多种因素引起，例如泵的启停、阀门的开关以及管道内的水流变化。当管道发生漏失时，压力波在管道内传播的特性会发生改变，从而能够被检测到。

  压力波的传播特性包括其传播速度、衰减规律和频率特性等。压力波在管道中的传播速度与管道的材质、内径以及管道内的介质有关。在管道发生泄漏时，压力波的传播速度会受到影响，从而可以通过分析压力波的传播速度变化来判断管道的漏失情况。同时，压力波在传播过程中会受到衰减，衰减的程度与管道的长短、管道内的介质以及管道的状态有关。通过对压力波衰减规律的研究，可以更准确地判断管道的漏失位置和漏失量。

  除此之外，压力波的频率特性也是一个重要的研究方向。压力波的频率特性与管道的状态和泄漏情况密切相关，不同的泄漏情况会导致压力波的频率特性发生变化。因此，通过分析压力波的频率特性，可以进一步提高漏失检测的精度。

• 基于单片机的硬件采集装置设计

  为了实现基于压力波法的管道漏失检测，需要设计一个有效的硬件采集装置。该装置主要包括压力波采集模块、数模转换模块、数据传输模块、显示模块和报警器模块等组成部分。

  • 压力波采集模块：负责采集管道中的压力波信号。该模块通常包含压力传感器，能够实时监测管道内的压力变化，并将其转换为电信号。

  • 数模转换模块：将压力传感器采集到的模拟信号转换为数字信号。数模转换模块的性能直接影响到数据的准确性和稳定性。

  • 数据传输模块：负责将处理后的数据传输到计算机或其他处理设备。数据传输模块通常使用串口、USB或无线通信技术实现数据的实时传输。

  • 显示模块：用于实时显示检测到的压力波信号和相关数据。显示模块可以是液晶显示屏或计算机显示界面。

  • 报警器模块：在检测到管道漏失时，发出报警信号。报警器模块可以是声光报警装置，用于及时提醒操作人员。

  通过将这些模块结合起来，可以实现对管道压力波信号的实时采集、处理和显示，从而对管道漏失情况进行有效的检测和分析。

• 软件开发与漏失检测

  在硬件采集装置的基础上，还需要开发相应的软件系统，以实现对压力波信号的处理和分析。软件系统主要包括数据采集、信号处理、漏失定位和漏失量检测等功能模块。

  • 数据采集：软件系统需要实时采集压力波信号，并对数据进行预处理，包括去噪、滤波等操作。数据采集模块负责将采集到的压力波信号存储在数据库中，以备后续分析使用。

  • 信号处理：对采集到的压力波信号进行处理，包括信号的特征提取、频率分析和波形分析等。信号处理模块利用数字信号处理技术，提取出与管道漏失相关的特征信息。

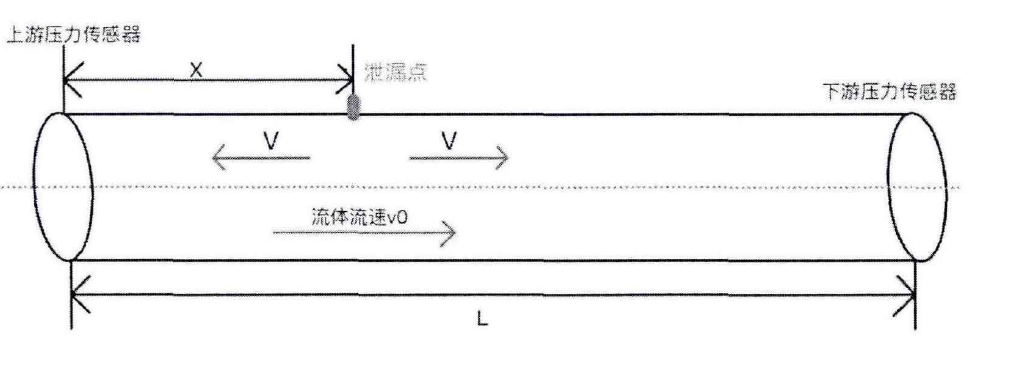

  • 漏失定位：基于处理后的压力波信号，使用定位算法确定漏失点的位置。常用的定位算法包括波时差法、最小二乘法等，通过分析压力波在管道内传播的时间差，计算出漏失点的具体位置。

  • 漏失量检测：根据漏失点的位置和压力波信号的变化，估算管道的漏失量。漏失量检测模块可以利用压力波信号的幅值变化、衰减特性等信息，计算出漏失量的大小。

import numpy as np
import scipy.signal as signal
import matplotlib.pyplot as plt

# 模拟采集压力波信号
def generate_pressure_wave_signal(frequency, amplitude, duration, sampling_rate):
    t = np.linspace(0, duration, int(sampling_rate * duration), endpoint=False)
    pressure_wave_signal = amplitude * np.sin(2 * np.pi * frequency * t)
    return t, pressure_wave_signal

# 信号处理
def process_pressure_wave_signal(signal_data, sampling_rate):
    # 应用带通滤波器
    lowcut = 0.1
    highcut = 10.0
    nyquist = 0.5 * sampling_rate
    low = lowcut / nyquist
    high = highcut / nyquist
    b, a = signal.butter(4, [low, high], btype='band')
    filtered_signal = signal.filtfilt(b, a, signal_data)
    return filtered_signal

# 生成模拟数据
sampling_rate = 1000  # 采样率
duration = 5  # 秒
frequency = 1  # 频率
amplitude = 1  # 振幅

t, pressure_wave_signal = generate_pressure_wave_signal(frequency, amplitude, duration, sampling_rate)
filtered_signal = process_pressure_wave_signal(pressure_wave_signal, sampling_rate)

# 绘制结果
plt.figure(figsize=(12, 6))
plt.subplot(2, 1, 1)
plt.plot(t, pressure_wave_signal)
plt.title('原始压力波信号')
plt.xlabel('时间 [秒]')
plt.ylabel('振幅')

plt.subplot(2, 1, 2)
plt.plot(t, filtered_signal)
plt.title('滤波后的压力波信号')
plt.xlabel('时间 [秒]')
plt.ylabel('振幅')

plt.tight_layout()
plt.show()
