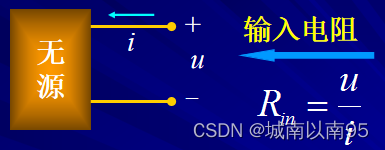

一、输入电阻
定义:此一端口的端电压与端电流之比值
公式:
R
i
n
=
u
i
R_{in}=\frac {u}{i}
Rin=iu
二、计算方法
- 如果一端口内部仅含电阻,则应用电阻的串、并联和星角变换等方法求它的等效电阻;
- 对含有受控源和电阻的两端电路,用电压、电流法求输入电阻,即在端口加电压源,求得电流,或在端口加电流源,求得电压,得其比值;
- 对含有源网络的两端电路,需要先把有源网络的独立源置零:电压源位置短路;电流源位置开路,再求输入电阻。
三、经典例题
计算下面一端口电路的输入电阻:
分析:该电路为有源网络,含有两个独立电流源和一个独立电压源,需要将独立源置零
解答:
(1)将独立电流源所在位置开路,独立电压源所在位置短路
(2)得到只包含电阻的无源网络,对电阻进行串、并联操作,计算输入电阻:
R
i
n
=
(
R
1
+
R
2
)
/
/
R
3
R_{in}=(R_1 + R_2)//R_3
Rin=(R1+R2)//R3
