STM32单片机APB1和APB2的区分

STM32单片机APB1和APB2的区分

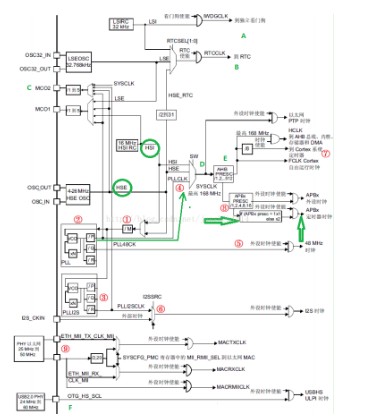

1.首先注意的的是图中画绿色圈圈的两个，HSE和HSI分别表示外部时钟和内部时钟，其中HSE 是是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，HSE 也可以直接做为系统时钟或者 PLL 输入（从红圈4处可以看出），频率范围为 4MHz~26MHz。STM32默认为25Mhz，像原子的板子就是8Mhz的，所以移植时一定要格外注意。



2.注意红圈2代表的部分，这里是主锁相环倍频输出，用于产生系统需要的高速时钟信号，如图绿色箭头所示（STM32还有一个副锁相环，如红圈3）

主 PLL 时钟的时钟源要先经过一个分频系数为 M 的分频器，然后经过倍频系数为 N 的倍频器出来之后的时候还需要经过一个分频系数为 P（第一个输出 PLLP）或者 Q（第二个输出 PLLQ）的分频器分频之后，最后才生成最终的主 PLL 时钟。例如我们的外部晶振选择 8MHz。同时我们设置相应的分频器 M=8，倍频器倍频系数 N=336，分频器分频系数 P=2，那么主 PLL 生成的第一个输出高速时钟 PLLP 为：PLL=8MHz * N/ （M*P）=8MHz* 336 /（8*2） = 168MHz（来源：正点原子）

3.区分APB1和APB2

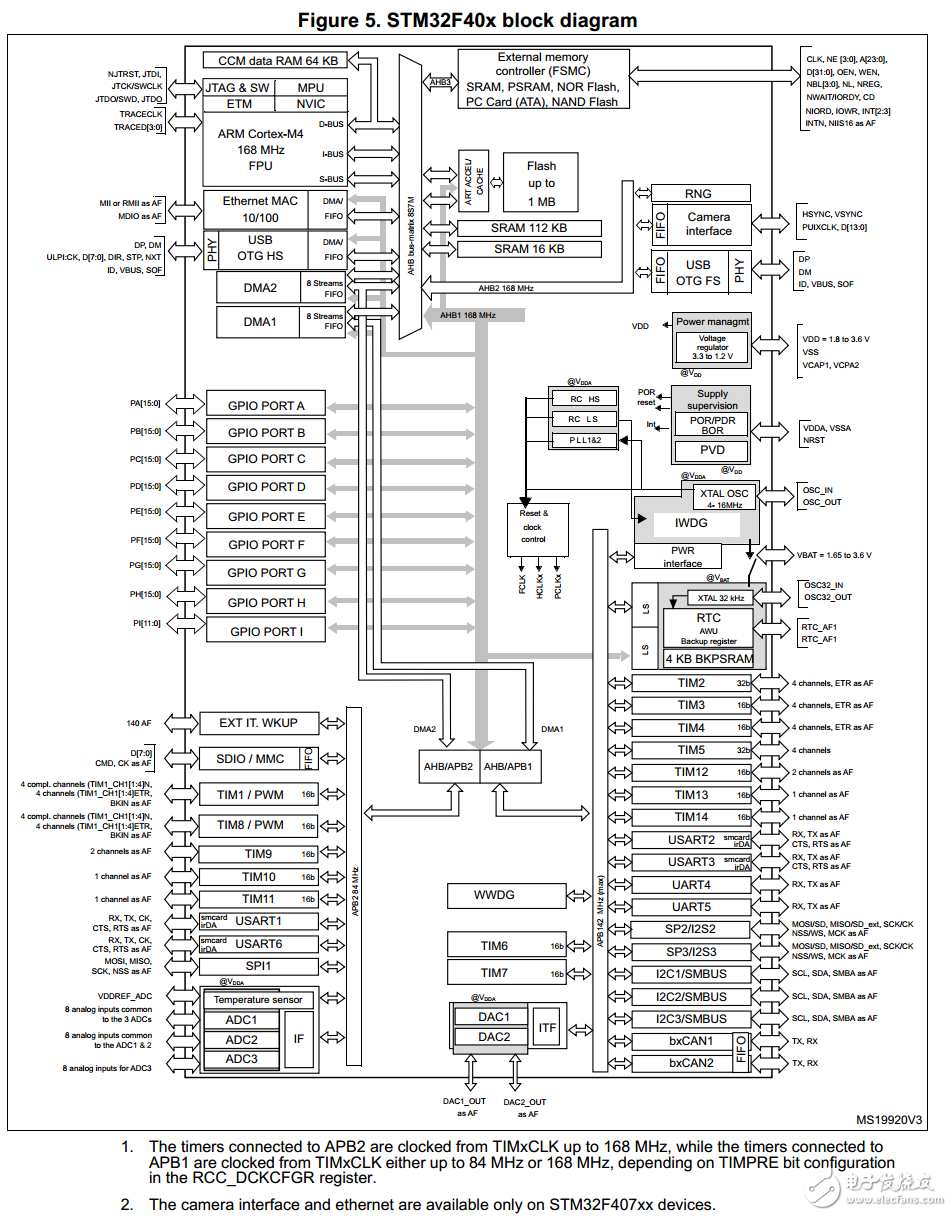

如红圈8表示的位置，STM32F4 很多外设的时钟来源，即两个总线桥： APB1 和 APB2，其中 APB1是低速总线（最高 42Mhz），APB2 是高速总线（最高 84Mhz）。另外定时器部分，如果所在总线（ APB1/APB2）的分频系数为 1，那么就不倍频，如果不为 1（比如 2/4/8/16），那么就会 2 倍频（ Fabpx*2）后，作为定时器时钟输入。

简单点说，举个APB1的例子，系统时钟是168Mhz，APB1分频系数为4（system_stm32f4xx.c配置），则APB1速度为42Mhz，但是挂靠在在该总线上的定时器3，由于分频系数4而不是1，因此定时器输入频率为42Mhz x 2 =84 Mhz，具体详见这篇文章点击打开链接

4.AHB总线频率

见图
