双二极管（BAT54S）在电路中起什么作用？ 钳位和保护

双二极管BAT54S在电路中一般用于钳位或保护作用。但其作用必须要根据电路来综合分析。

例如，在下图电路中：

BAT54S是用于输出电压钳位，使输出电位A_DIFF1+钳位在在（AGND-0.32V~AVD5+0.32V） 之间;注：BAT54S :正向压降最大为320mV

当运放输出电压高于AVD5时，BAT54的2，3脚之间的二极导通，将输出电压钳位于AVD5+0.32V；

同理，当运放输出电压低于AGND时，1，3脚之间的二极管导通，将输出电压钳位于AGND-0.32V；

当运放输出大于AGND 小于AVD5时， 3，2脚之间截止，1,3脚之间截止，输出电压等于A_DIFF1+

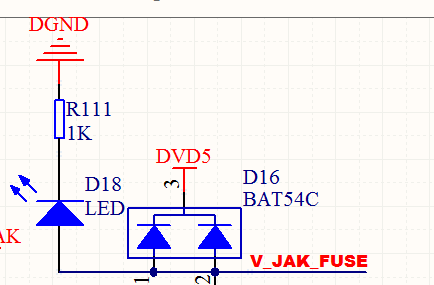

BAT54C钳位,当1，2处的的电压过高时会钳位到DVD5+0.32V

BAT54C :正向压降最大为320mV
