运放的失调电流与失调电压

前言

理想的运放，输入阻抗无穷大，输入电流为0，两个输入为0时，输出也是0，但实际上，all is wrong，应用中也需要考虑运放的这些不理想的参数，以免得到错误的结果。

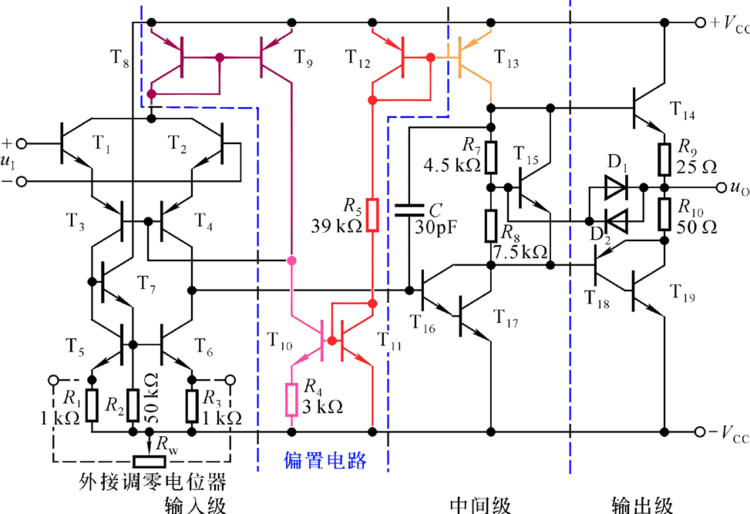

运放内部电路

基本概念

输入偏置电压

输入偏置电流  输入偏置电流IIB被定义为两个输入端偏置电流的平均值：IIB=（IN+IP）/2。

输入失调电压  在没有输入时，输出有电压，此电压就叫失调电压 。对于输入，则叫输入失调电压Input offset voltage，对于输出，可以叫输出失调电压（输入失调电压*开环增益）。

输入失调电流  输入失调电流IIO被定义在同相和反相输入端的偏置电流的差值：IIO=IN-IP。通常失调电流要比偏置电流小一个数量级。所以在输入端匹配输入阻抗可以帮助消除输入偏置电流对输出的影响。

从上图可以看出，输入的内部是三极管或者mos管，要想三极管工作在线性放大区域，必须提供合适的偏置电压和电流。但由于两个管子不可能完全一样，所以两个基极电流的差（Ib1-Ib2），就是输入失调电流。而两个管子的基极电流的平均值((Ib1+Ib2)/2)，就是输入偏置电流。

转载于:https://www.cnblogs.com/isha2088/p/7212163.html

///

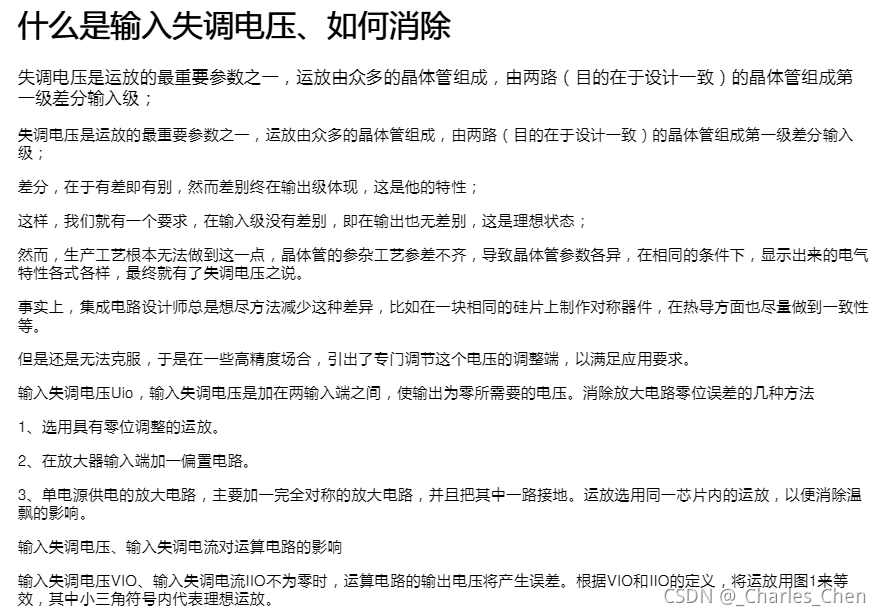

输入失调电压（Vos）

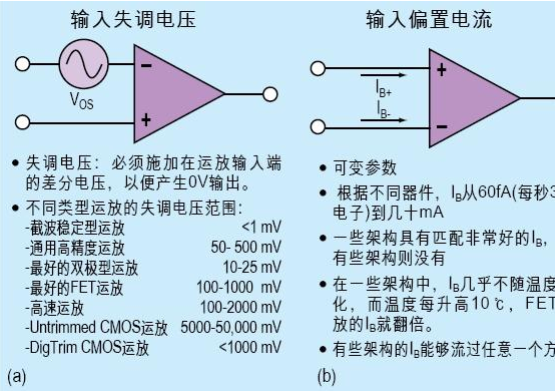

如果运放两个输入端上的电压均为 0V，则输出端电压也应该等于 0V。但事实上，输出端总有一些电压，该电压称为失调电压 VOS。如果将输出端的失调电压除以电路的噪声增益，得到结果称为输入失调电压或输入参考失调电压。这个特性在数据表中通常以 VOS给出。VOS被等效成一个与运放反相输入端串联的电压源。必须对放大器的两个输入端施加差分电压，以产生 0V 输出。

温度漂移（Drift）

Vos随着温度的变化而改变，这种现象称为漂移，漂移的大小随时间而变化。漂移的温度系数TCVos通常会在数据表中给出，但一些运放数据表仅提供可保证器件在工作温度范围内安全工作的第二大或者最大的Vos。这种规范的可信度稍差，因为TCVos可能是不恒定的，或者是非单调变化的。

Vos漂移或者老化通常以mv/月或者mV/1000小时来定义。但这个非线性函数与器件已使用时间的平方根成正比。例如，老化速度1mV/1000小时可转化为大约3mV/年，而不是9mV/年。老化速度并不总是在数据表中给出，即使是高精度运放。

输入偏置电流（Ibs）

理想运放的输入阻抗无穷大，因此不会有电流流入输入端，但是，在输入级中使用双极结型晶体管（BJT）的真实运放需要一些工作电流，该电流称为偏置电流（IB）。通常有两个偏置电流：IB+和IB-，它们分别流入两个输入端。IB值的范围很大，特殊类型运放的偏置电流低至60fA（大约每3us通过一个电子），而一些高速运放的偏置电流可高达几十mA。

输入失调电流（Ios）

单片运放的制造工艺趋于使电压反馈运放的两个偏置电流相等，但不能保证两个偏置电流相等。但不能保证两个偏置电流相等。在电流反馈运放中，输入端的不对称特性意味着两个偏置电流几乎总是不相等的。这两个偏置电流之差为输入失调电流Ios，通常情况下Ios很小。

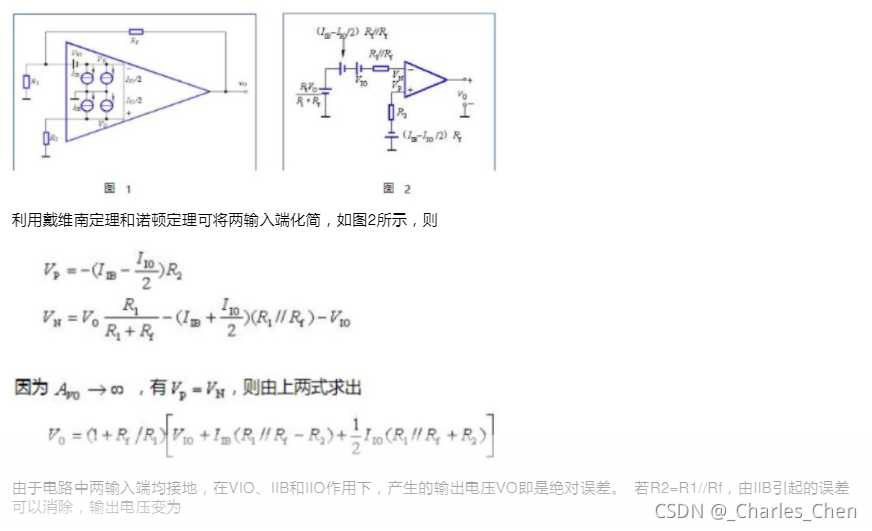

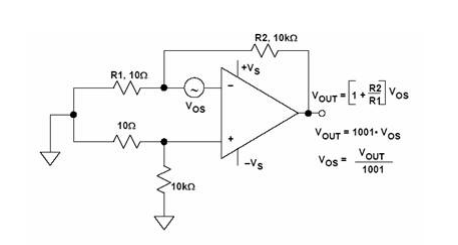

对于失调电压，一般是设置一个很大的增益并且把输入短接。这时候的输出电压除以增益就是失调电压的大小。

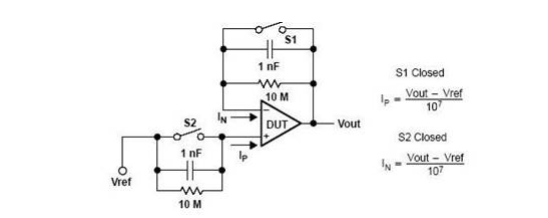

 对于失调电流，则是用一个很大的电阻接在反馈回路上。S1闭合时，测同相端的偏流Ip，S2闭合的时候测反相端的偏流In。

这里的“失调”电流测法实际上测得的是“偏置电流”而非“失调电流”，当然，分别测出了+-端的“偏置电流”后，也可以得知“失调电流”----等于二者的差。

上面具体例子中的电阻值选取对于有些情况不太合适，一般运放的偏置电流只有若干nA数量级，如果采用10M电阻，那么由于偏置电流造成的输出电压只有若干mV，而且此时还包括了“失调电压”的影响（偏大或偏小都有可能，具体取决于失调电压的极性）。所以，测量nA量级的偏置电流，电阻还得取大些，使Ibias*R达到v级，此时也不用扣除失调电压的影响了（5mv的失调电压对1v的输出电压来说，对测量结果的影响只有0.5%）。

转载于:https://www.cnblogs.com/Luthais/p/10212706.html
