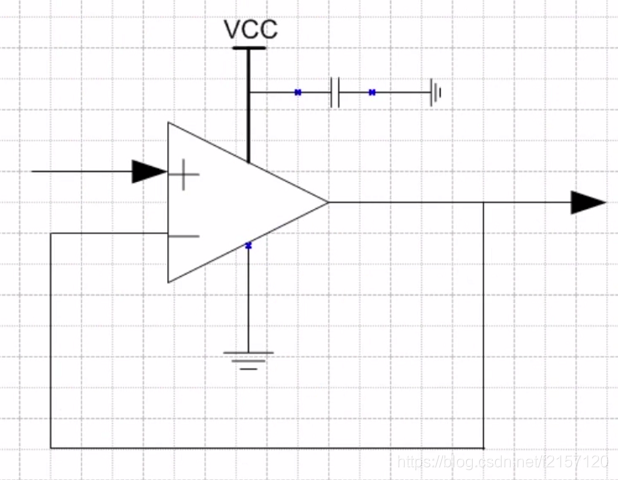

1、运放构成的电压跟随器

在许多典型电路设计中，AD转换器之前会有一个。这个跟随器到底是不是需要，要在了解跟随器作用的基础上，针对自己的电路特点而定。首先，分析跟随器在这里的作用：

电压跟随器在这里的作用是阻抗变换作用。

影响一：将输入阻抗变得很高，这样，对于输入信号的影响可以做到很小。

影响二：输出阻抗变得很低，AD输入阻抗对输入信号的影响可以做到很小。

可见，跟随器非常有意义。其次，分析自己的电路和被测信号做出是否用跟随器的决定。

1、如果信号源的输出阻抗很小，那么，影响一可以忽略。
2、如果AD的输入阻抗很大，那么影响一和影响二均可以忽略。

3、若两个影响都可以忽略，不必采用跟随器

4、存在一个影响，就需要用跟随器。

2、跟随器为何要加反馈电阻？

信号源内阻较大时，添加阻值与信号源内阻相同的反馈电阻，如R4，可以减少输出失调电压，提高精度。

　　R2的作用是为了防止输出意外接地，导致OP损坏，R3起限流作用，再加上嵌位二极管效果更好。
　　两种电压跟随器的理想闭环增益都等于一。
　　在电压跟随器中，共模抑制比的影响将加强。此外，同相端到信号源之间不接电阻对减小定态误差是有利的。
　　但是，当这个匹配电阻取零，则要求反馈电阻为零，在发生堵塞现象时，反馈回路中电流较大，不利于输入级的保护。所以，在使用中应注意。
　　加有反馈电阻的跟随器，在电路发生“堵塞”时，对电路有一定的限流保护作用，这是它的优点。但定态误差增大了些。
　　【注】何为“堵塞”?

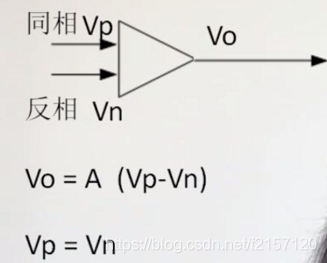

　　电压跟随器本来就是同相运算放大器，同相运算放大器的共同特点之一是同相端和反相端加有共模电压。
　　一旦这个共模电压超过所允许的共模输入电压范围，假如，反相端信号过大，则会导致输入级晶体管饱和，反相端信号直接加到运放的第二级，使得该反相端的输入性质发生改变，成为同相输入，即负反馈变成了正反馈，输出信号通过反馈回路导致输入级晶体管进一步饱和。这样的结果，放大器当然不在正常工作状态了。既使撤销输入信号，也不会立即恢复到正常状态。这种现象，称作堵塞。
　　当发生堵塞现象时，若反馈回路电阻又不够大，反馈回路的电流有可能烧毁输入级的晶体管，甚至危害第二级。
　　为了避免发生堵塞现象，除了选用共模输入电压范围大的运放以外，常常在放大器的输入端加箝位电路，用以保证输入端共模电压不超出运放允许的范围。
　　当然，堵塞并不是同相运算放大器的特有。在小信号的反相运算放大器中，特别在积分运放之类具有电容元件的电路中，也有可能发生堵塞现象。处理方法与同相放大器类同。
————————————————
