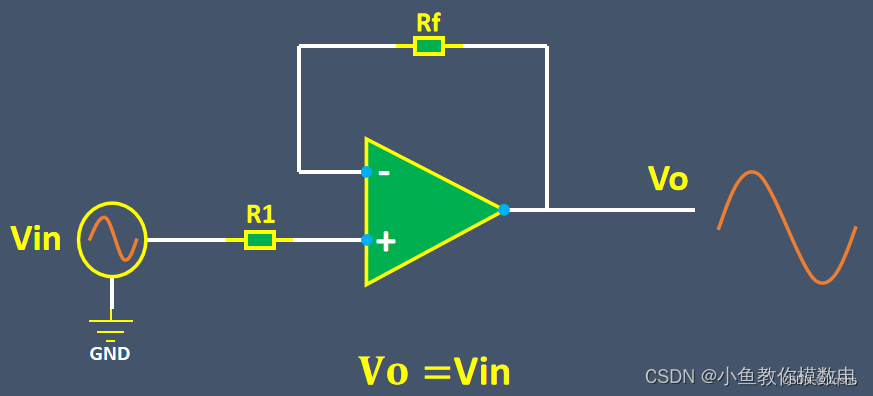

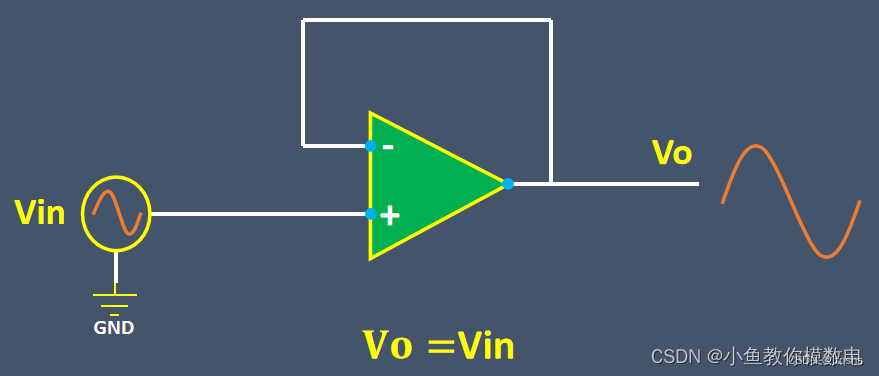

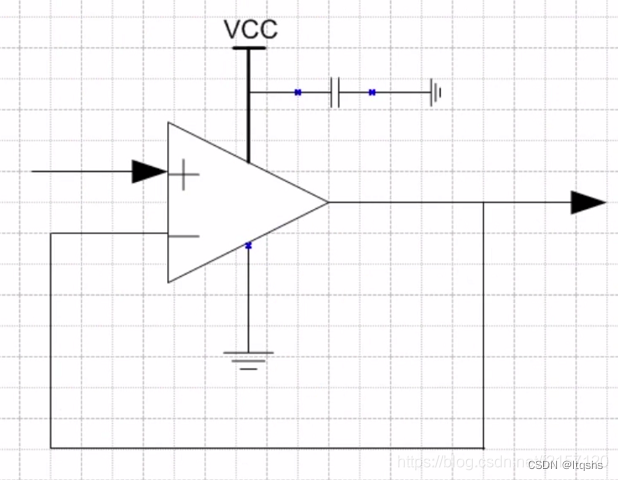

这个是运放构成的电压跟随器,他的特点是输出电压等于输入电压,它常常用来对信号进行隔离,缓冲和提高带载能力。

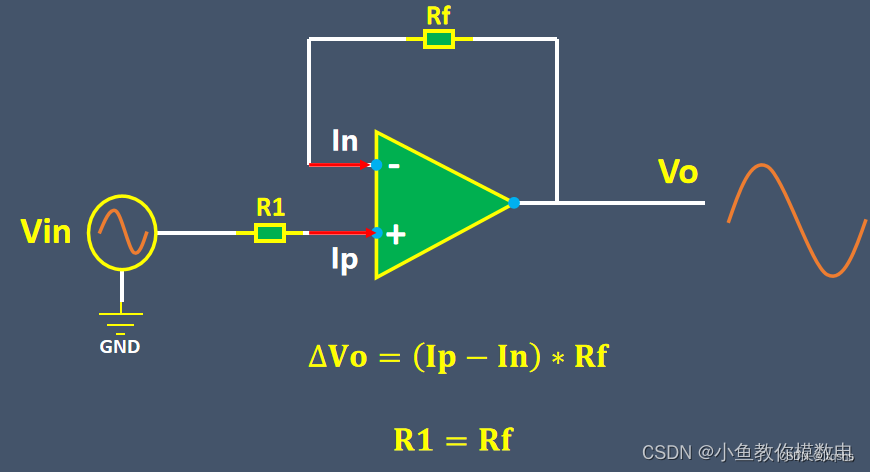

有时候我们还会在电压跟随器上加这两个电阻,其中R1主要是起保护作用,Rf主要是为了消除偏置电流对输出电压的影响。

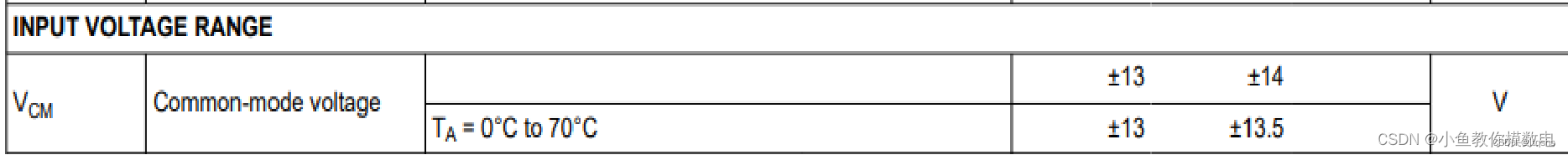

运放的同相端和反相端共模输入电压和差模输入电压都是有范围的,当输入电压超过这个范围时,运放有可能会损坏。

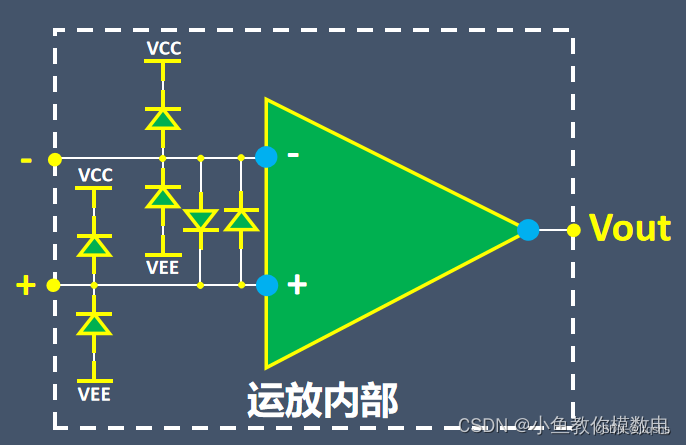

所以一般在运放的内部,同相端和反相端都会有钳位保护的二极管,防止输入的共模电压和差模电压超过一定的电压值,有一些则是有静电保护的ESD管,防止静电损坏运放。

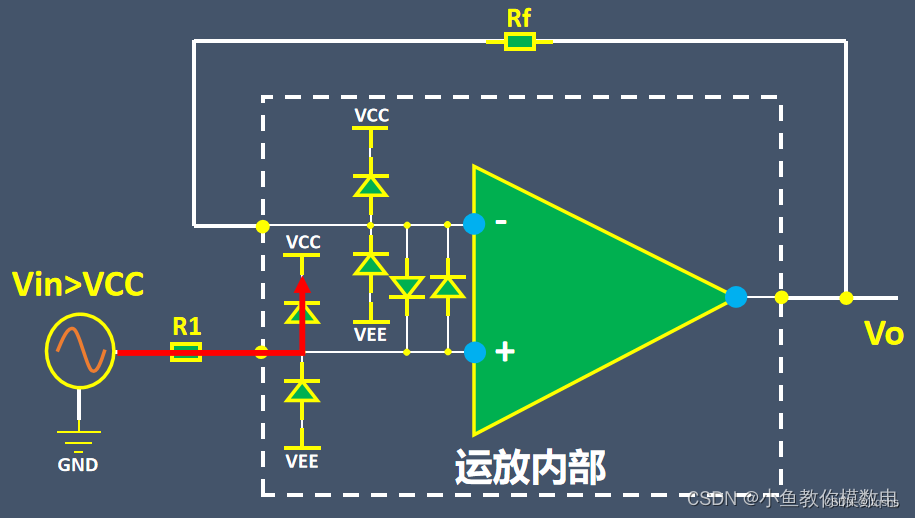

对于电压跟随器,当输入信号超过VCC时,上面的二极管导通,所以这时电阻R1就起到一个限流的作用,防止流过二极管电流过大,损坏芯片。

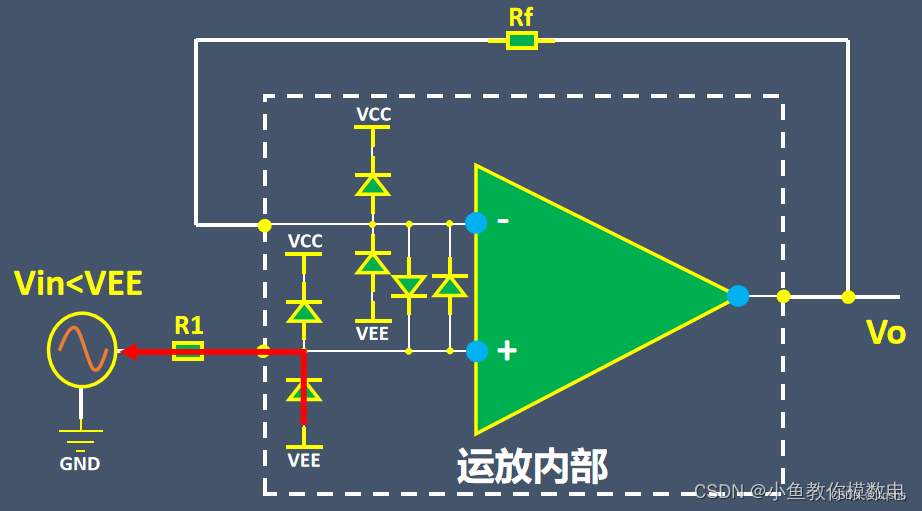

同样的当输入信号电压低于VEE时,下面的二极管导通,电阻R1同样起到限流的作用。

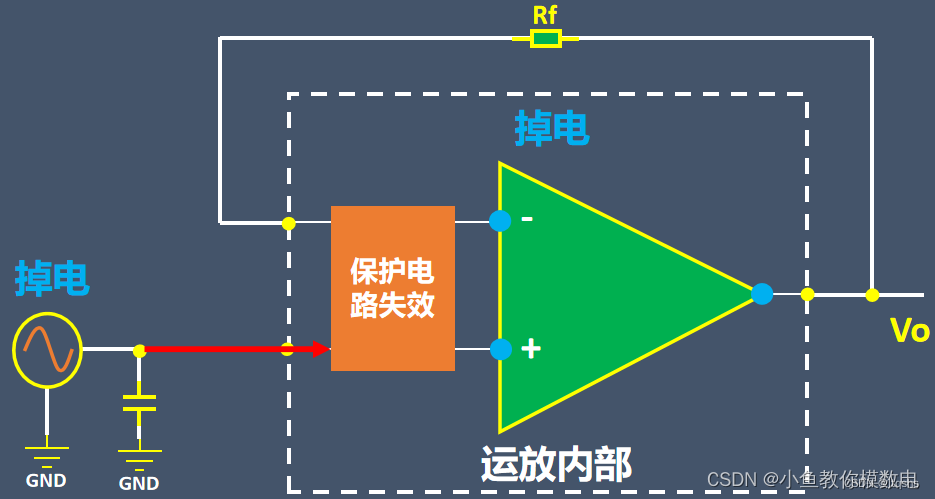

另外一种情况就是断电的瞬间运放内部保护电路可能是失效的,输入端如果放置了电容,输入电压则不会突然消失,这对运放的输入端可能会出现过压的情况,如果没有串接电阻,会导致运放输入端流入过量的电流从而损坏。

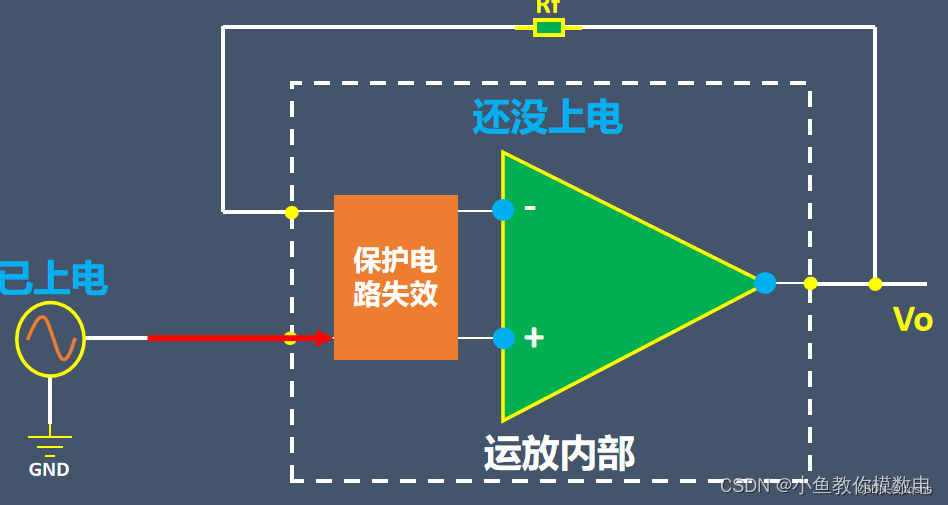

或者信号源先于运放上电,同样会出现上面的情况。
所以在输入端加一个电阻R1,当保护电路失效时,限制输入到运放的电流,保护运放。
对于内部没有钳位二极管的运放,电阻R1同样也可以起到防止输入电压过大而损坏运放的作用。
Rf是为了匹配R1,消除输入偏置电流对输出电压的影响。

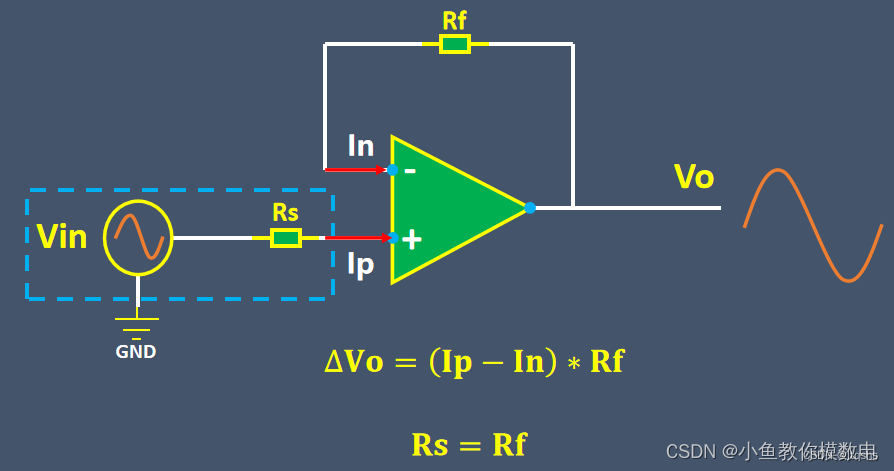

如果没有放置电阻R1,则考虑信号源内阻Rs。

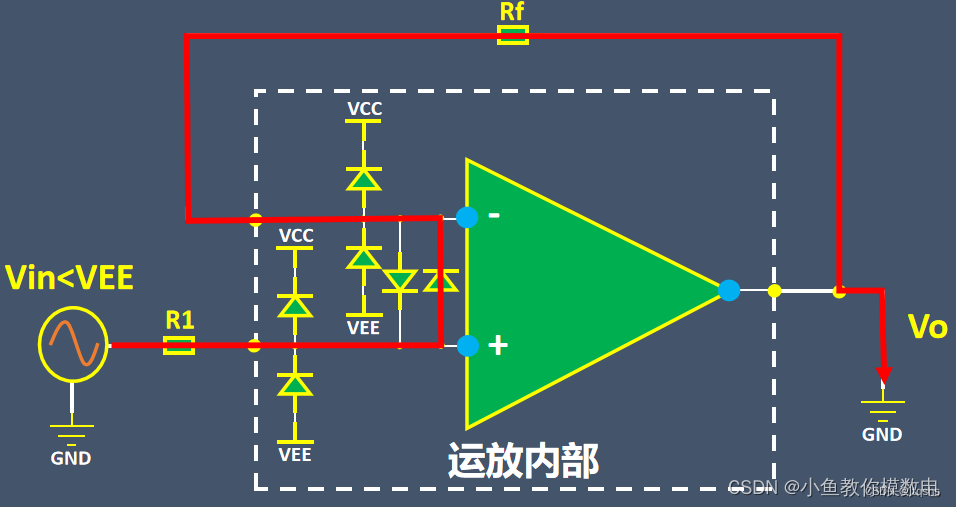

当运放输出端出现错误接地时,如果同相端存在输入电压,那么电阻Rf和R1限制了流过差模防护二极管的电流,防止电流过大损坏芯片
也不是每个电压跟随器都需要加电阻R1和Rf,有时候加了反倒会产生振荡等一系列问题,所以这个串接电阻需要根据实际情况来。
R1和Rf的取值一般在1-10K的样子。
另一个网友测试的电路:
1、运放构成的电压跟随器
在许多典型电路设计中,AD转换器之前会有一个。这个跟随器到底是不是需要,要在了解跟随器作用的基础上,针对自己的电路特点而定。 首先,分析跟随器在这里的作用:
电压跟随器在这里的作用是阻抗变换作用。
影响一:将输入阻抗变得很高,这样,对于输入信号的影响可以做到很小。
影响二:输出阻抗变得很低,AD输入阻抗对输入信号的影响可以做到很小。
可见,跟随器非常有意义。 其次,分析自己的电路和被测信号做出是否用跟随器的决定。
1、如果信号源的输出阻抗很小,那么,影响一可以忽略。
2、如果AD的输入阻抗很大,那么影响一和影响二均可以忽略。
3、若两个影响都可以忽略,不必采用跟随器
4、存在一个影响,就需要用跟随器。
2、跟随器为何要加反馈电阻?
信号源内阻较大时,添加阻值与信号源内阻相同的反馈电阻,如R4,可以减少输出失调电压,提高精度。
R2的作用是为了防止输出意外接地,导致OP损坏,R3起限流作用,再加上嵌位二极管效果更好。
两种电压跟随器的理想闭环增益都等于一。
在电压跟随器中,共模抑制比的影响将加强。此外,同相端到信号源之间不接电阻对减小定态误差是有利的。
但是,当这个匹配电阻取零,则要求反馈电阻为零,在发生堵塞现象时,反馈回路中电流较大,不利于输入级的保护。所以,在使用中应注意。
加有反馈电阻的跟随器,在电路发生“堵塞”时,对电路有一定的限流保护作用,这是它的优点。但定态误差增大了些。
3、运放特点
理想运放工作于线性区的特点:放大倍数超级大/输入电阻超级大/输出电阻超级小
共奏与线性区时,Vo = A(Vp - Vn); 其中A为放大系数
输出电阻超级小,近似于输入与输出虚短,Vp=Vn
由于输入电阻超级大,近似于输入端虚断,Ip与In近似为0

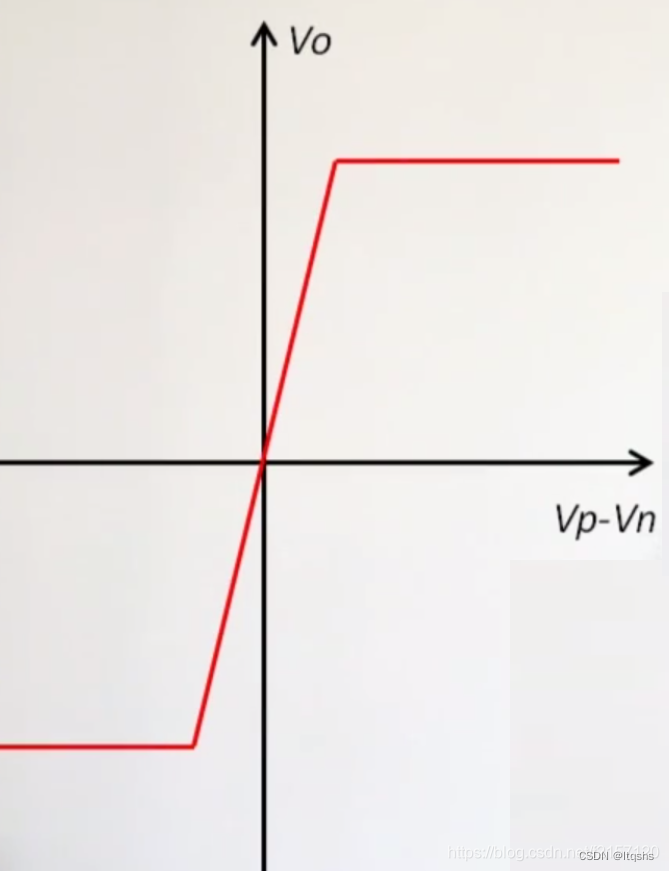

运放的线性区很窄,需要加负反馈
