以太网接口电路的bob Smith电路 网口，变压器，PHY芯片，主芯片

根据中心抽头的处理形式，我们一般分为电压型和电流型

1、网口浪涌防护电路-Bob Smith电路_VirtuousLiu的博客-CSDN博客_bob smith电路（重要）

2、LAN中的Bob smith电路 - 百度文库

3、(完整版)信号口浪涌防护电路设计 - 百度文库

4、网口设计时布局布线要怎么处理？为什么变压器要掏空隔离？为什么网口中心抽头的电容要尽可能短？网口的组成和信号组成是什么？_专治pcb疑难杂症的博客-CSDN博客_网口布局布线

5、bobsmith电路阻抗原理_如何认识网络变压器芯片引脚图及网络变压器外围BOB-SMITH电路..._林常润的博客-CSDN博客

6、Bob-Smith电路_网始如芯的博客-CSDN博客_bobsmith电路

 7、网络变压器等效电路及网络变压器中间抽头作用详解_HQST网络变压器的博客-CSDN博客

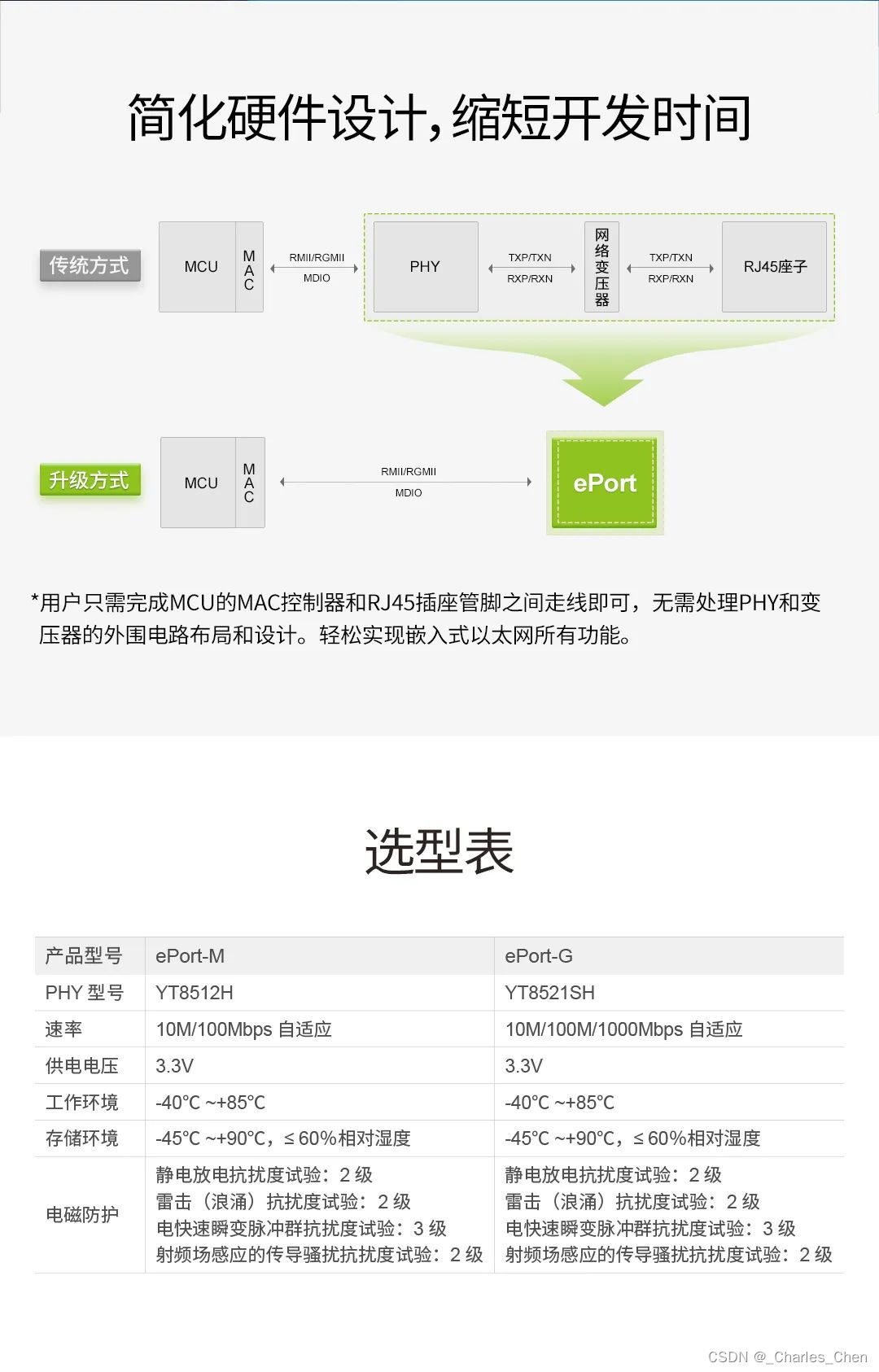

以太网大家应该都很熟悉：有网口，变压器，PHY芯片，主芯片等构成，当然还有一种找不到变压器的情况，那可能就是集成了。

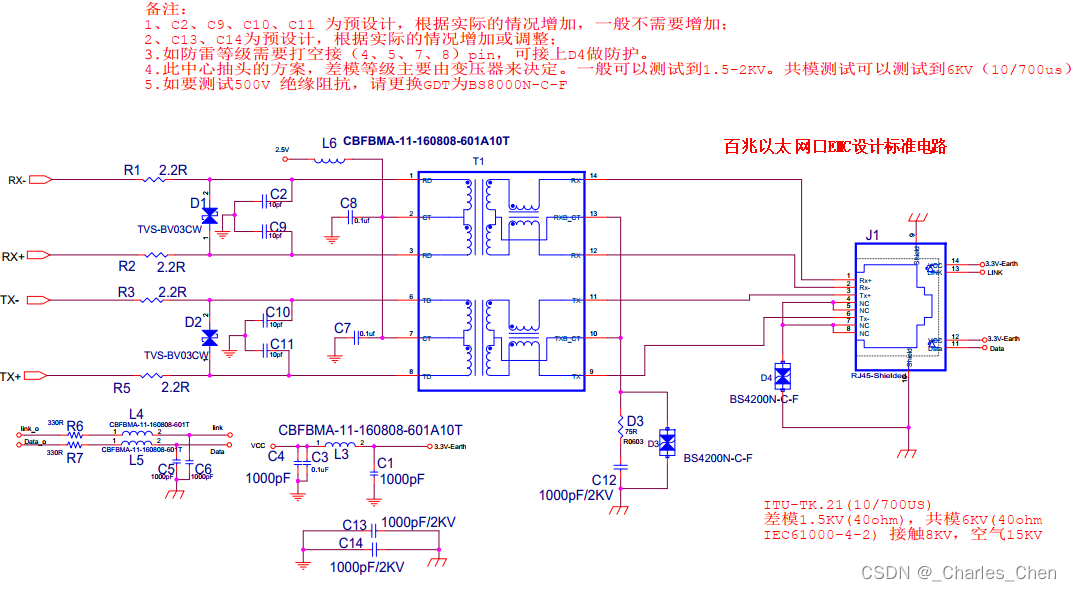

第一种：

第二种：

当然还有第三种情况，就不介绍了，有的硬件或者EMC考虑到防护设计，会在网口电路中加入一级或者多级防护电路。这个一般是硬件或者EMC考虑的事，PCB设计者当然懂得也更好。如果增加了防护设计，按信号流向处理即可。

关于这个PHY和MAC解释下：

以太网接口可分为协议层和物理层。 协议层是由一个叫MAC(Media Access Layer，媒体访问层)控制器的单一模块实现。 物理层由两部分组成，即PHY(Physical Layer，物理层)和传输器。 例如我们常见的网卡芯片都是把MAC和PHY集成在一个芯片中，但目前很多主板的南桥芯片已包含了以太网MAC控制功能，只是未提供物理层接口，因此，需外接PHY芯片以提供以太网的接入通道。

接下来就是认识网口传输的信号。

网口我们现在常见的有百兆网口，千兆网口两种，细心的设计者会发现百兆网口是只有两对差分的，一对收，一对发；但是千兆网口往往有四对差分，两对收，两对发。这里的差分信号就是TX,RX。
————————————————
版权声明：本文为CSDN博主「专治pcb疑难杂症」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/qq_42053636/article/details/88774865

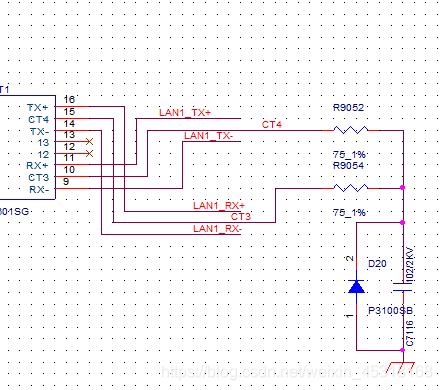

有些设备以太网接口电路的bob Smith电路是以下形式

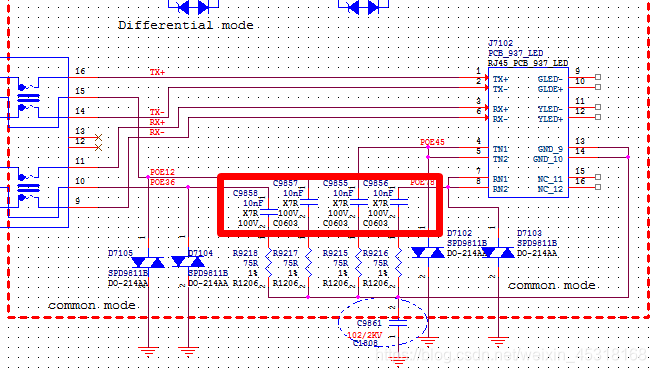

在某些设备中，75欧电阻还加串了一个102电容



看网络名也可以看出，下图是poe设备，也就是POE供电。而POE供电应用中，PSE设备对PD设备的上电检测，是通过检测PD阻抗特征来判断，有效PD阻抗范围为23.75kΩ~26.25kΩ。若采用如上图的bob smith 电路，则给检测链路正负极之间挂了150Ω电阻，则会造成检测失败，导致设备无法上电。该串接电容作用为隔离，消除bob smith电路对检测上电的影响。
串接电容，对非供电线对影响不大，非PD设备可不需要增加该隔离电容。
————————————————
版权声明：本文为CSDN博主「什么舜」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/weixin_45318168/article/details/114114628
