HDMI是高清晰度多媒体接口的数字化视频、音频接口技术，它分为HDMI A Type、HDMI B Type、HDMI C Type、HDMI D Type;除HDMI B 有29个脚外，其它类型都是只有19个脚，今天小北和大家一起来学习HDMI C Type的电路设计：

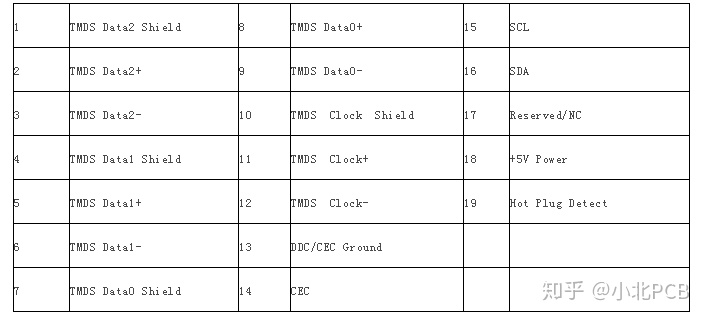

下面和小北一起来看一起HDMI C Type管脚的定义吧：

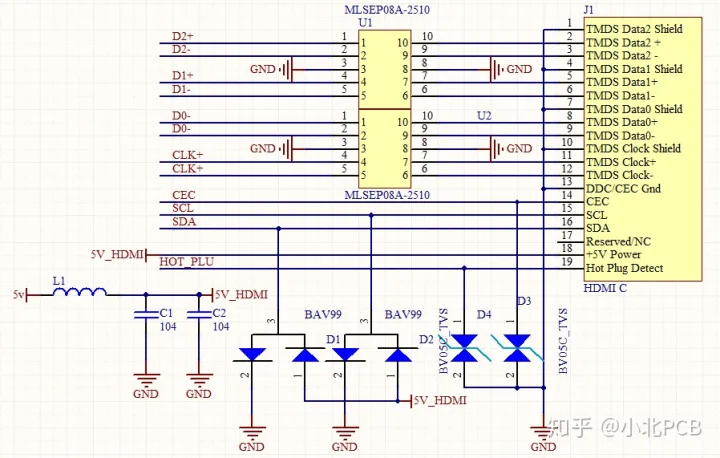

在设计HDMI电路时，我们用了TMDS通道的ESD保护电路，保护主芯片免受ESD破坏,AZ1045-04FIC为ESD保护器件，可提供±15KV（air）、±10KV（contact）的ESD防护。如果PCB的空间充足，可以在信号后端加上一个共模电感(WCM-2012HDMI-900T)，减少EMI。电路如下：

接下和小北一起说下PCB Layout布线细节吧！

HDMI座子尽量与芯片之间最短，从而使衰减最小化。为了使差分信号正常传输，因为不同电气长度的走线会引起信号之间的相移，也会导致严重emi，理想情况下，四对差分走线走线长度应该相等，

四组差分走线对内误差最好做到 5mil 范围之内，对与对的差分误差最好控制在 10mil 范围之内。同时，对与对之间的间距要求做到 20mil，空间充足的情情下，差分对尽量包地处理。当差分长不同时，我们采用在走线终点不匹配的地方进行绕线。差分对尽可能走TOP、BOTTOM。当差分需要当过孔时，我们尽可能在过孔的附近打下地孔。更多的设计内容尽在小北设计。转发时请注明下：来自小北设计

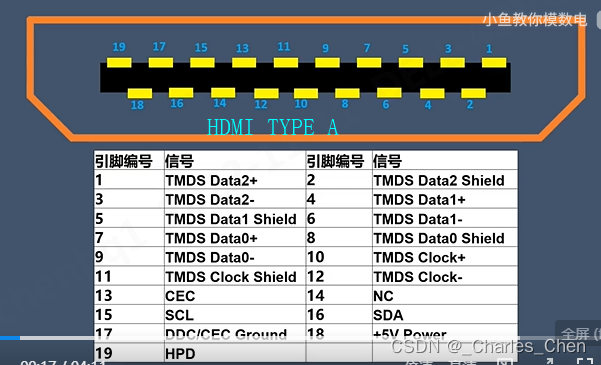

HDMI A Type 19引脚定义

HDMI：高清晰度多媒体接口
在我手里有参考价值的资料是Windows显卡驱动的中通过HDMI读取EDID的程序。虽然我的目标是通过VGA读取EDID，但是在没有任何驱动开发经验的情况下，有必要先了解一下显卡驱动中HDMI部分的代码，以作为VGA程序开发的借鉴和参考。在看代码的同时，我也调研了HDMI数据传输的机制。下面对此做简要介绍。

HDMI特点
支持EDID和DDC2B标准，设备之间可智能选择最佳匹配连接方式
强大的版权保护机制：HDCP
支持24bit色深处理，（RGB，YCbCr4-4-4，TCbCr4-2-2）
完全兼容DVI接口标准
支持热拔插
采用TMDS（最小传输差分传输技术），利用两个引脚间电压差来传送信号的技术
每个标准的HDMI连接，都包含3个用于传输数据的TMDS传输通道，1个独立的TMDS时钟通道（保证传输时所需的统一时序）。每个TMDS通道都能传输10bits的数据流（有多种编码格式）
HDMI把视频信号分为：R、G、B、H、V五种信号，用TMDS技术编码

数据通道
TMDS：三个通道传输R、G、B三原色，HV编码在B信号通道里传输，R、G的多余位置用来传输音频信号。
DDC：显示数据通道，用来向视频接收装置发送配置信息和数据格式信息；接收装置读取这些E-EDID（增强扩展显示识别数据）
CEC：消费电子控制通道，通过这条通道可以控制视听设备的工作
HDMI输入的源编码格式
视频像素数据（8位）
控制数据（2位）
数据包（4位）：包含：音频数据、辅助信息数据
数据传输过程
视频数据传输期
HDMI数据线上传送视频像素信号（数据）
视频信号经过编码，生成3路（3个TMDS数据传输通道，每路8位），共24位视频数据流，输入HDMI发射器中
TMDS通道传输24位视频像素信号，将每通道的8位编码成10位，在每个10位像素时钟周期传送一个最小化的信号序列，视频信号被调制为TMDS数据信号传输出去，被接收器接收
岛屿数据传输期
TMDS通道上将出现音频数据、辅助信息数据，这些数据每4位一组（即上述的4位数据包）
数据包也被调制成10位一组的TMDS信号，然后发出
视频数据传输期和岛屿数据传输期均开始于一个Guard Band保护频带，Guard Band由2个特殊的字符组成，为了明确限定控制数据传输期之后的跳转是视频数据传输期
控制数据传输期
在前面任意两个数据传输周期之间，每个TMDS包含2位的控制数据
3通道一共6位控制数据，分别为：HSYNC（行同步）、VSYNC（列同步）、CTL0、CTL1、CTL2、CTL3
每个TMDS通道包含2位控制数据，采用从2位到10位的编码方法，在每个控制周期的最后阶段
CTL0、CTL1、CTL2、CTL3组成的头文件，说明下一个周期是：视频数据传输周期or岛屿数据传输周期？
岛屿数据和控制数据是在视频数据传输的隐消期，不会占据带宽。因此一根HDMI数据线就能同时传输视频、音频信号。

上述是HDMI的工作原理，然而显卡驱动代码中并没有类似HDMI数据传输过程的具体实现，只是通过命令直接获取数据，因此可以推测HDMI是通过一个控制器来获取数据的。果然，在HD40的主板原理图上发现了HDMI控制器anx7150。
关于anx7150，我也简要的阅读了其数据手册，主要了解了该控制器的读取EDID的流程图、状态转移图等，并与显卡驱动中进行了核对。

VGA
本次的任务是通过VGA读取EDID，那么有必要了解一下VGA。

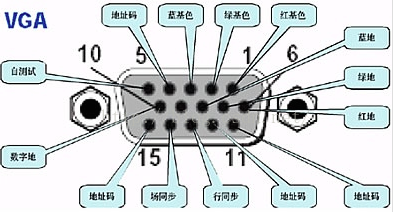

VGA（Video Graphics Array）视频图形阵列是IBM于1987年提出的一个使用模拟信号的电脑显示标准。VGA接口即电脑采用VGA标准输出数据的专用接口。如下图所示，VGA接口的接口一共有15个通道，主要的数据通道时： 1、2、3通道，分别传输R、G、B三原色信号，以及13、14通道传输行、场同步信号。

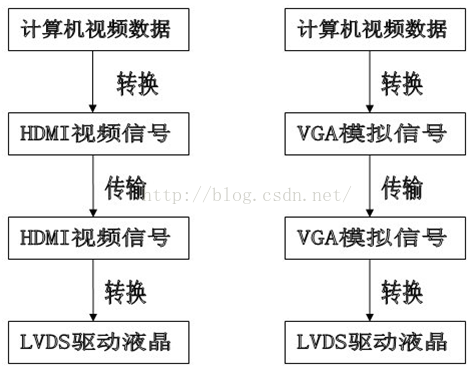

在数据传输类型方面，VGA和HDMI有一定的区别：HDMI完全是数字信号的传输，而VGA则是由数字信号转换为模拟信号，进行传输，因此VGA的接口芯片CS7123或GM7123其实就是一个DAC的转换器。

由上面这两点就产生了一个疑问：
显卡驱动接上显示屏，要想正常工作。首先就必须读取EDID，然后解析EDID，从而完成对不同的显示屏的不同配置。但是根据数据传输通道和信号传输类型，EDID不太可能是通过这五个数据通道传输过来的，也不太可能是将数据转换为模拟信号传输过来的。并且EDID是存储在EEPROM中的一段序列，通常读取时通过I2C来读取的。所以，思考后觉得应该VGA接口上有通道可以构成一个读取EDID的DDC通道。经深入调研，发现VGA上的11、12、15、4引脚是有着其他功能的。根据资料显示：
Pin11：ID0/RES    formerly Monitor ID bit 0, reserved since E-DDC
Pin12：ID1/SDA   formerly Monitor ID bit 1, I2C data since DDC2
Pin15：ID3/SCL    formerly Monitor ID bit 3, I2C clock since DDC2
Pin4  ：ID2/RES    formerly Monitor ID bit 2, reserved since E-DDC
从中推测实际中Pin12、Pin15很有可能被用来读取EDID，果然在HD40的板子上，有两个GPIO直接连接到了VGA的这两个管脚。另外，从管脚的作用来开，可以通过I2C协议来进行数据读取。在HD40中集成了I2C模块，看看是否能够直接使用处理器中的这个模块。但是处理器的I2C模块的对外管脚却没有连接到VGA管脚上，那么只能通过GPIO来模拟I2C进行VGA的读取。

GPIO

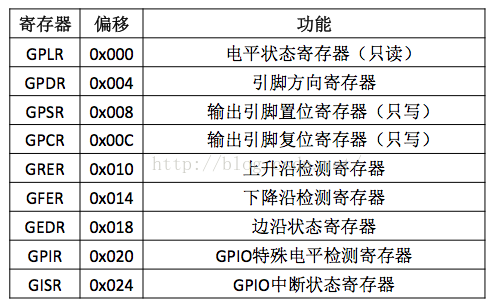

由于要进行软件模拟GPIO，就需要知道如何对GPIO进行操作。根据文档显示：GPIO中共有9个寄存器，其中一个为只读寄存器，2个为只写寄存器，另外6个为可读写寄存器。GPIO的基地址为0xee500000，下表为涉及到GPIO操作所需的寄存器的基本信息。

方案确定后，直接编写代码。尽管代码中I2C的实现很容易，但是关于程序的初始化设置很复杂，涉及到虚拟内存到物理内存的映射，相关配置，这涉及到一系列的参数设置等等。
在读取EDID过程中，遇到了一个花了两天才解决的问题，即使用的显示器的EEPROM无法进行读取（之前据说该显示器就有些问题）。当时显示器能使用，但是却无法读取EDID，这让我不断的尝试修改代码，最后通过换了一个显示器，成功读取了EDID。
————————————————
