使用全站仪与千寻RTK测量空间某点在WGS84坐标系下的坐标值作业方法

• 所需测量仪器：千寻星耀（手簿、天线、对中杆）、徕卡全站仪、棱镜与棱镜架
• 测量目的：设站测量空间任意点坐标，精度应控制在15mm以内。在精度验证过程中，通常对靶标的坐标进行测量
• 工作流程：
  • 使用千寻RTK设备打点测量
  • 全站仪整平，使用“已知后视点”模式设站
  • 验证测量精度，是否满足要求
  • 对靶标进行测量

坐标系定义：一般采用WGS84坐标系，即为经纬高。但是在千寻RTK打点过程中，通常采用东-北-天坐标系下的坐标，分辨率最高为1mm。

接收机打点测量

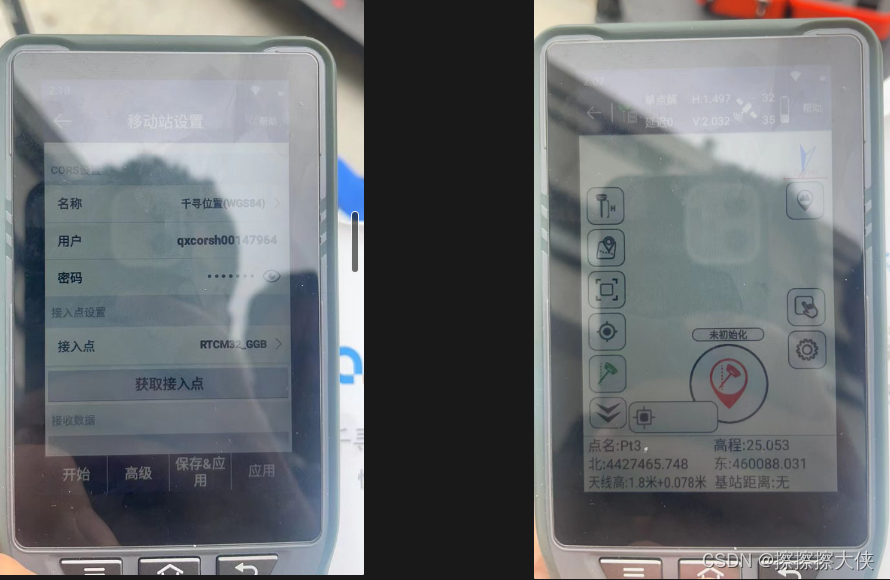

• 购买千寻CORS账号，在仪器-移动站模式下，输入账号与密码，获取接入点，应用并点击开始。


• 输入对中杆高度，系统自动归算天线高度，一般会比对中杆高度高20mm左右。

• 此时接收机为固定解。将对中杆对准地面测量点，开始打点测量。所测得坐标值即为地面上点在WGS84坐标系下的坐标。

• 保存点坐标数据。

全站仪测量

1. 确定测点位置、棱镜位置、复核位置的坐标值，用千寻接收机实现打点，假设分别为001、002、003。
2. 调平并确定棱镜高度。

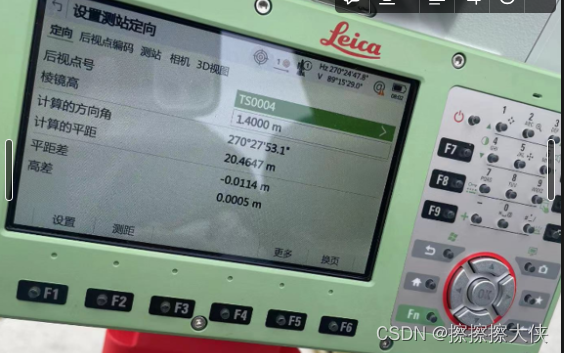

3. 全站仪整平，设站，测量全站仪高度。选择已知后视点交会，将全站仪高度、棱镜高度分别输入至001和002，实现设站。（校验平距差在25mm以内，高差在20mm以内）在对准棱镜过程中，应注意选择被测物体为“圆棱镜”。
4. 测量0003号点，将测量点坐标与千寻设备打点坐标进行对比，验证设站过程的准确性。（一般单个坐标轴的精度应控制在10mm以内）
5. 若精度在可接受范围内，则开始对靶标的中心点进行测量。
