智能车镜头组入门（三）巡线

镜头组的特点是通过摄像头来获取赛道的信息，从而达到前瞻的效果，完成转向和速度决策。

摄像头基本上就某飞和某邱的，我们选择的是某飞的总钻风。

我们的方案，带上元素识别，大概在TC264上5ms一帧，所以我们开了100hz的图象。

之前我看别的博客上有人说，他们组的50帧到100帧提升不大，但是我试了下100帧还是有明显的提升的，大家可以都试试

摄像头部分的主要参数是图象大小，帧率，曝光度，摄像头高度角度，和摄像头是否居中

一些小的建议

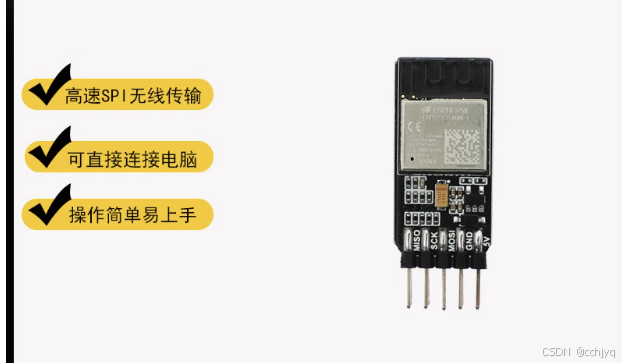

建议大家购买某飞的wifi图传模块，这样在上位机上可以实时看到小车获取到的图像

 没有打广告的意思，真的很好用。这个需要5v供电，使用的时候需要打开主板上的电源使用，不能依靠下载线供电！！！！

关于巡线

巡线方面我们采用的是某飞的方案，即先通过近端白线的平均值来获取认为的白块，然后通过这个白块来寻找最长上升白列，然后通过这个白列向左向右的寻找边线，之后我会详细介绍

是否二值化?

图象识别有一个比较大的差别就是是否二值化，就是把灰度图转换成只有黑白的图，一般常用的额算法是大津法，我们最开始也是用的这个方法，后来一段时间之后，觉得如果二值化的话时间实在太长了（印象中是>20ms的），就放弃了二值化的方案，采用了某飞的方案

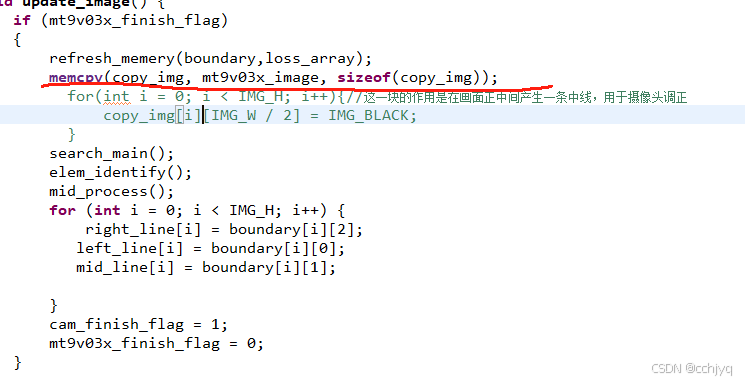

如果画面撕裂，我们认为可能是摄像头采用dma传输数据的原因，把图象复制出来一份后，没有了撕裂的问题。而且memcpy这个函数和数组直接赋值的方式是不同的 memcpy非常快，时间基本可以忽略不计

从这句话也可以看出，逐飞的库摄像头的信息放在 mt9v03x_image[MT9V03X_W ][MT9V03X_H ]这个数组中的，当运行摄像头初始化mt9v03x_init()后就可以直接调用这个数组来使用图像了。

如果你购买了逐飞的wifi图传，需要打开板载的5v电源，修改zf_device_wifi_spi.h内的宏定义（wifi账密、上位机的ip地址）打开逐飞助手，才能使用

另外需要说明一点的是，屏幕刷新的过程会阻塞单片机cpu的运行，需要将这些不影响小车运行的东西（比如屏幕，串口调参）这类程序放在主函数中，其他的放在中断中运行

我来简单的介绍下我们采用的方案，也就是逐飞的方案，具体可以去看他们b站上的视频。

我们将搜线和元素识别分开来写，封装成了两个大的函数

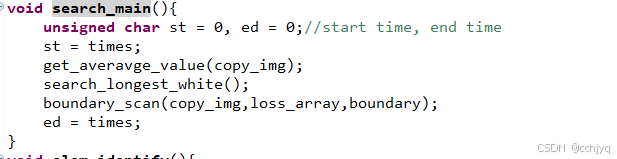

这是我们用来搜线的函数，搜线的只要快和稳就行了，顶端有部分丢线其实也是可以接受的（比如20行之前的）

我们用了两个变量和一个定时器来获取搜线所用的时间，便于改进，在某些大直道的情况下，因为使用了边线继承的方法，车辆稳定不懂的情况下能做到800ns一帧

我们的搜线

主要用到的函数就是这几个

get_average_value();

首先是求图象近端的平均值，也就是这一块下面红色区域的平均值，然后用吧这个平均值用于

白线和出界的判断，比如平均值是小于50 那么说明车跑出界了（这个50的值会根据光线的变化而变的，换场地需要更改曝光值），需要设置一个信号量给调参的同学，让小车停下来。（这个边线不贴合赛道可能是无线图传的问题）

    int sum = 0;
    for (int i = 0; i < 10; i++) {
        for (int j = 0; j < 3; j++) {
            sum += copy_img[IMG_H - 1 - j][IMG_W / 2 - 5 + i];
        }
    }
    average_value = sum / 30;
    absolute_white = average_value * DESIRE_WHITE;
    absolute_black = average_value * DESIRE_BLACK;

此外还有两个变量，absolute_white 和absolute_black，这两个变量是认为的绝对白色和绝对黑色，在搜线中可以加快速度。

search_longest_white();

现在我们有了这个的白列值，我们可以用这个白列值来寻找最长上升白列，就是如图所示的黄线

    （这是逐飞的图象，所示的黄线就是最长上升白列）

for (int i = 0; i < IMG_W - 1; i += 3) {
          if(i > last_find - 5  && i < last_find + 5) continue;
          length = 0;
          for (int j = IMG_H - 1; j >= 0; j--) {
              if (copy_img[j][i] > average_value || abs(copy_img[j][i] - average_value) < FIND_LINE_LENGTH) {
                  length++;
              }
              else {
                  break;
              }
          }
          if (length > max_length) {
              if (max_length > IMG_H - HEAD_LENGTH) {
                  max_length = length;
                  max_line = i;
                  break;
              }
              max_length = length;
              max_line = i;
          }

      }

最长上升白列这个算法之后，会得到max_line 和max_length这两个参数，max_line说明的是最长上升白列出现在第几行，max_length说明最长上升白列的长度。

boundary_scan();

先介绍下逐飞的差比和算法，也叫对比度搜线

例如我的图象是188*120的图象，则往竖直方向，找到一个最长的白列，或是大于某一个数值的长白列（就是如图所示的黄色的线），以这个线为依据开始向左扫左线，向右扫右线之后要做的就是边线的扫描，其他学校有用八领域法的，算法难度比较高。我们用的也是逐飞的差比和算法，比如说 ，目前找到的点是（40，100）灰度值为a，我们要搜寻左边线，就是要搜索和这个点的左边隔了一段距离，如（35,100）这个点，灰度值为b，通过这个（a - b）/(a +b) 所得的值 大于某一个阈值的时候，则说明了这个是一个明显的黑白交接点，可以把它认为是赛道的边线。

unsigned char chabihe_L(int a, int b) {
    float result = 0;
    if(abs(a - b) <10) return 0;
    cbhnum_L ++;
    result = (a - b) * 1000 / (a + b);
    if (result > CHABIHE_THRESHOLD * 1000 ) {
        return 1;
    }
    else return 0;
}

我们统计了各点通过差比和算法来找到边线的方式，就是上面所看到的cbhnum_L ++，差比和算法和上面提到的continue break的方法相比，速度固然慢了很多。所以要尽可能的找到方法少用差比和。

有些优化的方案，比如每继承每一次的值，如果上一条边找到了左边线，那就往右回撤几个像素 再继续进行差比和运算，可以大大减少运算量（其实前面说到的寻找最长上升白列的算法也可以采用集成的方法，因为每一帧图象间隔的时间非常近，每一帧的是相近的）。

第一次搜线是继承了上一条线的往回BACK_LENGTH个像素，搜到了设一个标志位，如果没搜到或者是上一条线也没搜到，则重新开始。

需要对继承的搜线进行一些限制，不然会有一些意想不到的情况，我给出的我们的代码是做过一些限制的，大家如果没看懂可以试着自己先写写，遇到问题了再来看看我们的思路

if (find_flag_L == 1 && (boundary[i + 1][LEFT]  > BACK_LENGTH)){
            find_flag_L = 0;
            for(j = last_update_L + BACK_LENGTH; j >= last_update_L  - BACK_LENGTH; j--){//这里是回退了5格，搜左边线，也就是向右走了5格，然后才开始搜索
                if(copy_img[i][j] > absolute_white) continue;
                if(copy_img[i][j] < absolute_black && chabihe_L(copy_img[i][j + CHABIHE_LENGTH], copy_img[i][j])) {
                    boundary[i][LEFT] = j;
                    find_flag_L = 1;
                    last_update_L = j;
                    break;
                }
                if (chabihe_L(copy_img[i][j + CHABIHE_LENGTH], copy_img[i][j])) {
                    boundary[i][LEFT] = j;
                    find_flag_L = 1;
                    last_update_L = j;
                    break;
                }
            }
        }
        else {//这里是没搜到的情况，就从最长上升白列开始搜索
            for(j = max_line; j > 0; j--){
                if(copy_img[i][j] > absolute_white) continue;
                if(copy_img[i][j] < absolute_black && chabihe_L(copy_img[i][j + CHABIHE_LENGTH], copy_img[i][j])) {
                    boundary[i][LEFT] = j;
                    find_flag_L = 1;
                    last_update_L = j;
                    break;
                }
                if (chabihe_L(copy_img[i][j + CHABIHE_LENGTH], copy_img[i][j])) {
                    boundary[i][LEFT] = j;
                    find_flag_L = 1;
                    last_update_L = j;
                    break;
                }
            }
        }

这样我们就基本完成了搜线，接下去一个更重要的部分是元素识别和补线。搜线中还可以获取一些额外的信息用于元素识别。

从边线中我们还可以获取到两个信息。一个是左右边线的丢线，和连续丢线的长度。另一个是如果小车在一条大直道的情况下，假设最顶端宽度是25，最低端宽度是150，这样我们就可以估计一个正常赛道的宽度。然后我们计算扫线扫到的赛道宽度，如果这个宽度和理论赛道宽度差距比较大的话，那就有是元素的嫌疑了

摄像头比较重要的一点是 确定好图象的大小尺寸，摄像头的高度和角度，之后就不要在变化了，确定好前瞻距离和最近距离。近端距离是来控制转向的，前瞻距离是做速度决策的

如果突然卡死了，或是时间出乎意料地长， 大概率是数组越界了，检查下数组的索引

最后分享一下调试方法。因为给英飞凌下载比较慢，而且往往刚开始需要大规模的改写你的代码，需要频繁的下载，比较耗时间网上看到有些大佬通过c#写了上位机，这样就可以直接在电脑上写代码了。我们用的是最原始的办法

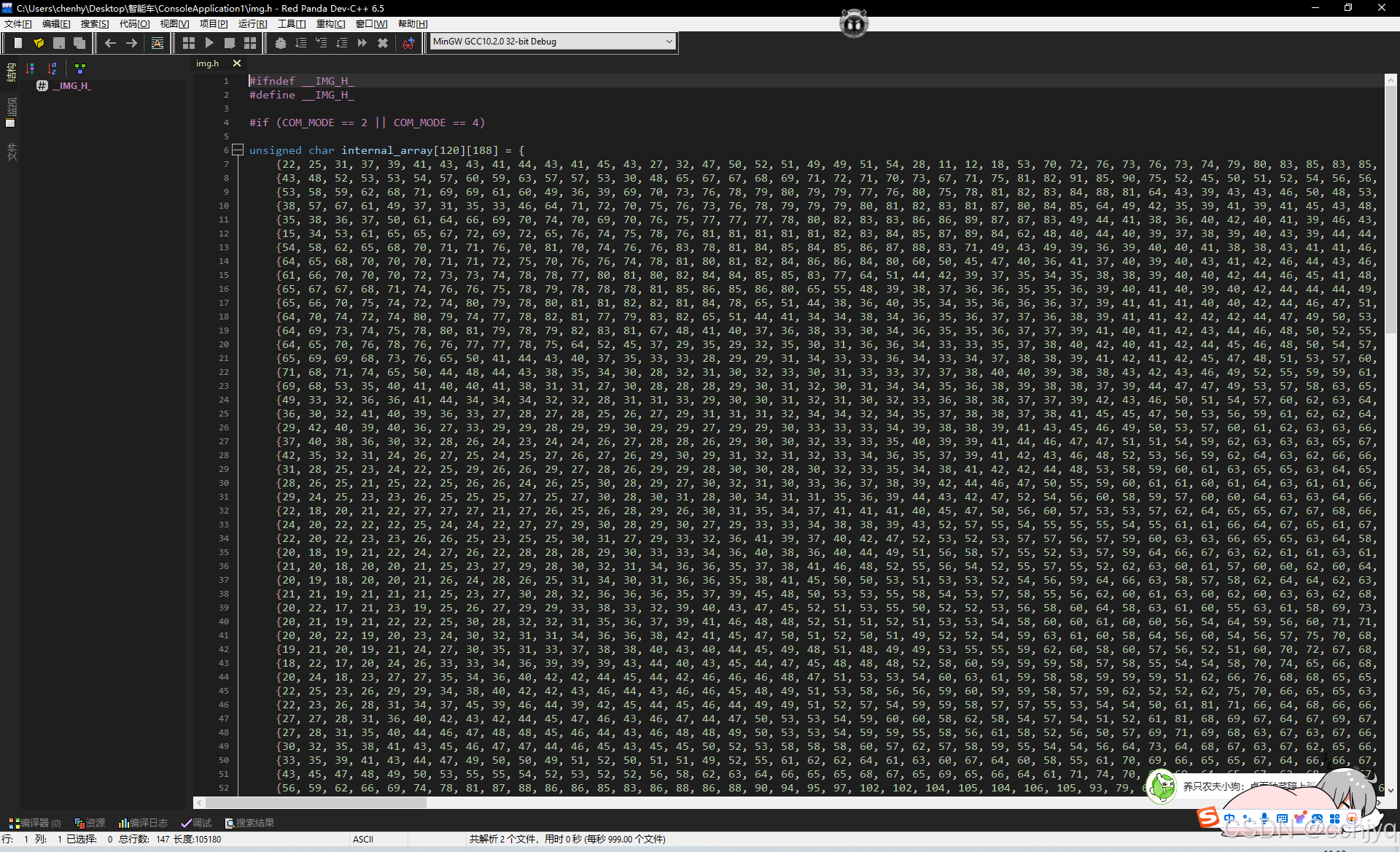

我们用串口传出了一张图片的灰度值，然后把他保存到一个文件里，用这个数组给copy_img赋值

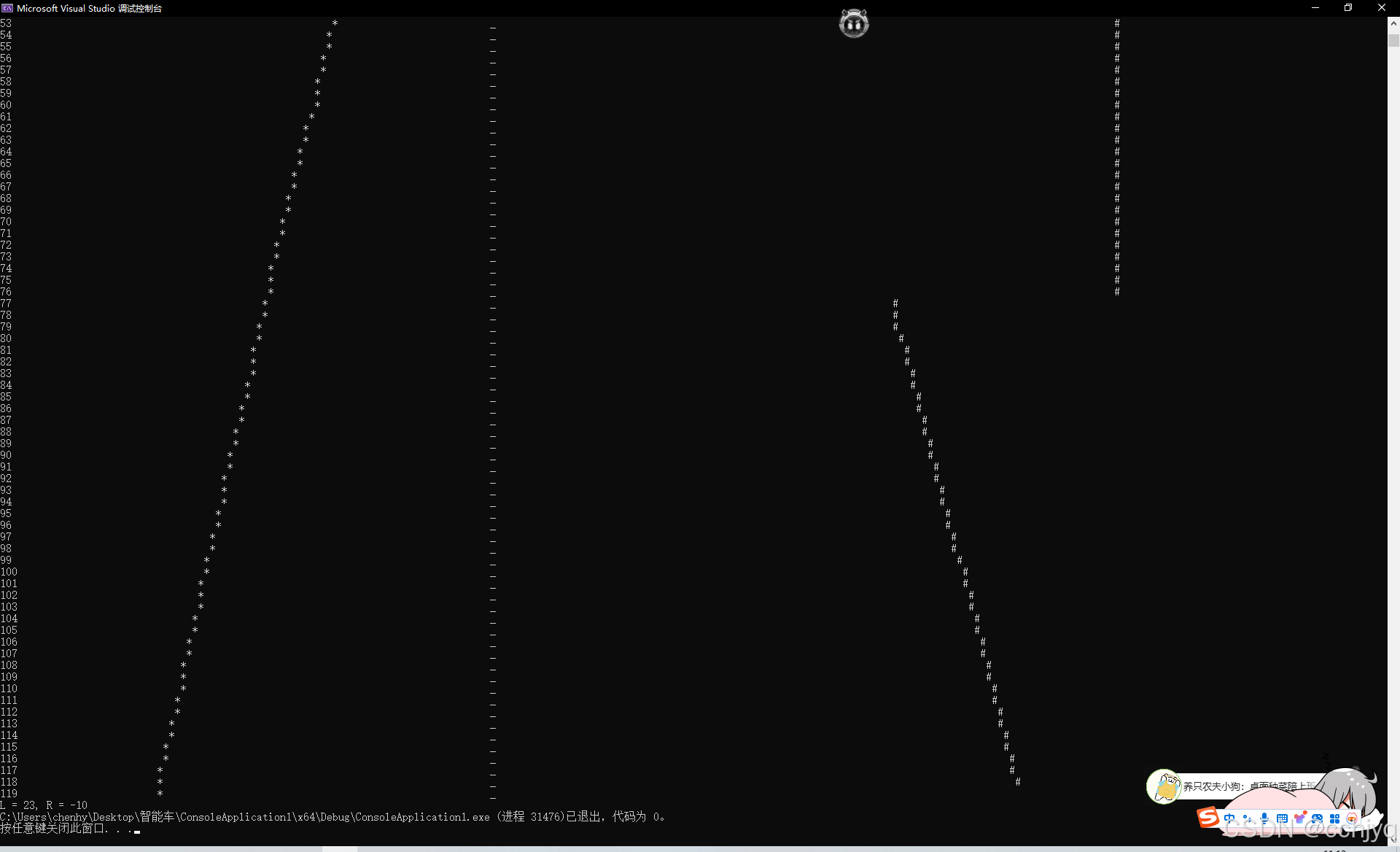

 通过这个函数，把边线数组打印出来，这样调试就方便多了，美中不足的是不能测花费的时间。

void print() {
    for (int i = 0; i < 120; i++) {
        printf("%-3d ", i);
        for (int j = 0; j < 188; j++) {
            if (boundary[i][LEFT] == j) {
                printf("*");
            }
            else if (boundary[i][MID] == j) {
                printf("_");
            }
            else if (boundary[i][RIGHT] == j) {
                printf("#");
            }
            else {
                printf(" ");
            }

        }
        printf("\n");
    }

}
