手工植锡、焊接BGA芯片

最新推荐文章于 2025-02-23 20:41:17 发布
最新推荐文章于 2025-02-23 20:41:17 发布
阅读量1.3k 收藏
点赞数
原文链接：https://my.oschina.net/905377346/blog/760581
版权

最近更换的BGA芯片比较多，今天上午植了一片BGA芯片的锡。纯手工植锡，一颗一颗的锡珠摆上去。累死了。手工植锡比的就是耐心。一颗颗锡珠摆上去，一共500多个锡珠。花了将近3个小时。效率很低

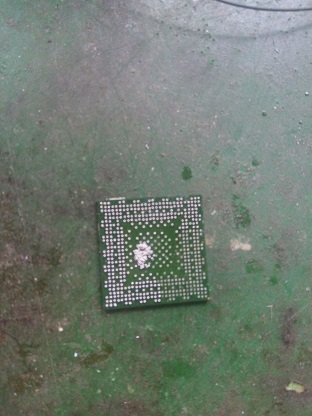

植锡过程中的芯片

植锡完成 并且用风枪融化后的芯片样子

转载于:https://my.oschina.net/905377346/blog/760581
