【毕业论文的撰写记录1】论文制作插图清单

论文中的插图清单怎么弄

首先，要对插入的图形和表格分别设置题注；然后，插入 → 引用 → 索引和目录 → 图表目录 即可。

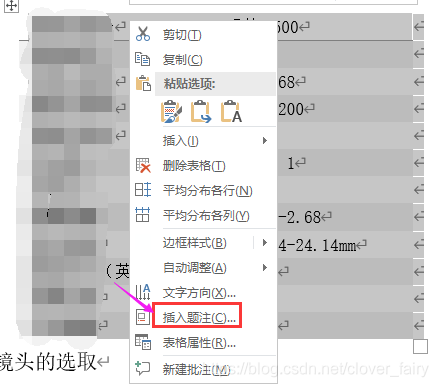

step1插入题注

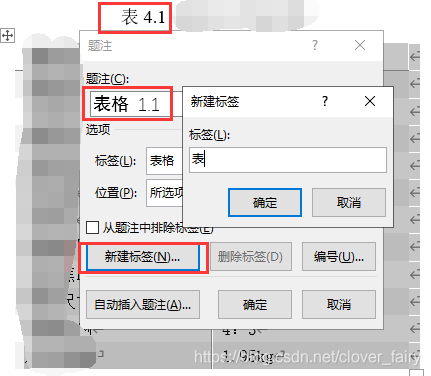

step2新建标签“表”，但是这张表希望是“表4.1”，点进去“编号“

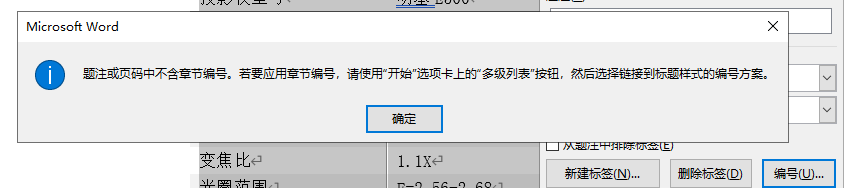

step3编号设置后，提示如下内容：”题注或页码中不含章节编号。若要应用章节编号，请使用开始"选项卡上的“多级列表按钮，然后选择链接到标题样式的编号方案。“
原因：虽然我的章节已经编号，但是我用的是自己的设置的标题，所有它识别不出来。

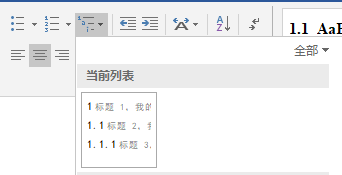

（关于”定义新的多级列表“参考https://jingyan.baidu.com/article/f0e83a25936dfb22e59101bd.html或者https://jingyan.baidu.com/article/08b6a591665b4a14a80922d7.html）

step4

参考https://www.zhihu.com/question/265711826

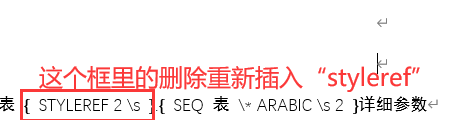

其实题注就是一段域代码。 如图，可以先以原来的方式插入包含章节号的题注，选中题注,右键,切换域代码，就可以看到域代码了。将前面代表章节号的域代码替换成的定义的段落样式的域代码即可。

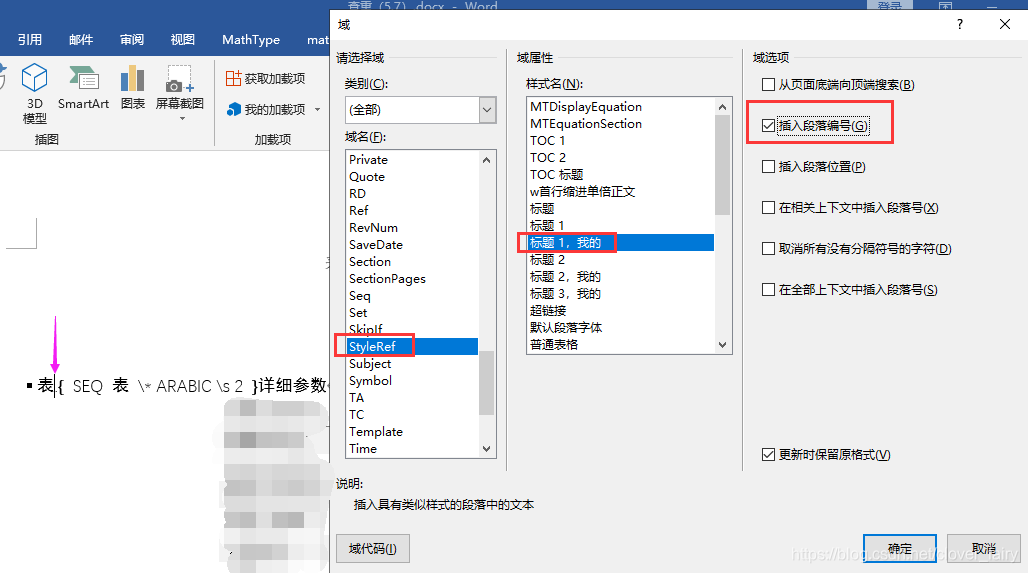

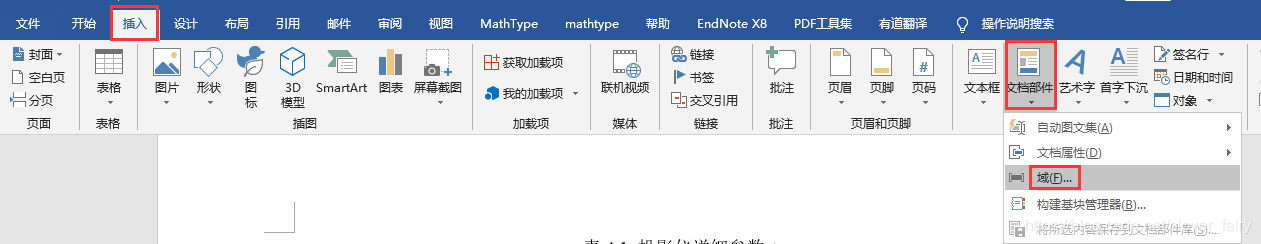

如何替换?首先将前面那段域代码删除，然后插入-文档部件-域，类别是链接和引用，域名是styleref,域属性是你定义的段落样式，域选项是插入段落编号。确实即可。
后续图片插入题注的方式，就是直接复制这个题注，粘贴过去。最后更新一下域代码即可。
下面将具体演示

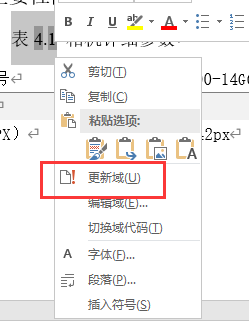

搞定完成，下面还有表格的话，复制”表4.1“，然后”更新域“

如果到下一章节，需要重新从1开始，把s改成r
但是新章节中，章节号会重新编号，图号却不会重新编号。对此可以做如下设置：每一章的首个题注，将SEQ域中的{SEQ 图 * ARABIC \s 1}改成{SEQ 图 * ARABIC \r 1}，这样就能重新编号了。\r 即为给“r”后的编号重设序列号。

图片也和表格一样的操作
这篇说的也挺清楚的https://blog.csdn.net/u010566813/article/details/51353271

最后导出图表清单，插入 → 引用 → 索引和目录 → 图表目录 即可

图片和题注分开在两页怎么办在一页上

https://www.baidu.com/link?url=NO3SIkIS76DHncZXDa4RWfpXgoHrbw5wsnlVuJY7a5m7E1KZU_vLmsqU3SKAfxBepFAgfT2tqh4RCAS3dxkzFflwBva8lVo9pvG4pFbyFwe&wd=&eqid=cf472f3d0000ff90000000065eb504bb
这种方法，一般会把图片另起一页和题注在一页上

问题1：word插入题注后出现的是0-1，而不是1-1

那个 0 其实是由你的大纲决定的，如果你没有设置大纲就不会有第一章，也就不会出现 1-1。

设置大纲在这里至少要有一级标题，设置方法：按 Ctrl + Alt + O 打开大纲视图，选中一级标题的段落设置为一级，单击关闭大纲视图，将题注选中按 F9 更新域即可。

问题2：把标题、图表题注编号由“一.1”改为"1.1"
