solid works扫描应用

solid works扫描应用

注意：
1、扫描草图轮廓必须是封闭的：
2、扫描路径：轮廓必须与轮廓有类似于穿透的关系(轮廓所在的必须被路径穿透)，退出草图（在绘制扫描的第二根引导线时一定要记得退出草图绘制，重新建立一个）
3、每一根路径为一个草图，且都要与轮廓线有穿透关系

此篇我们以绘制一个钟楼为例

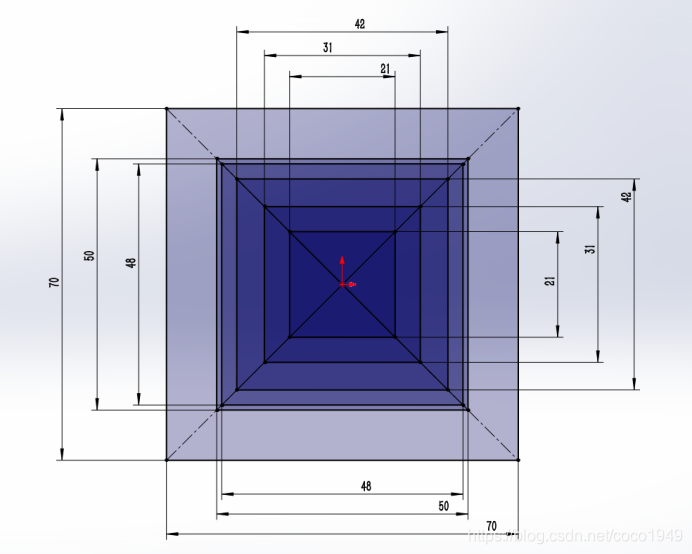

前世基准面绘制草图：中心矩形六个-正方形六个–建议从里到外绘制（此草图为扫描的一个引导线）

退出草图（在绘制扫描的第二根引导线时一定要记得退出草图绘制，重新建立一个）

再次在上视基准面绘制草图：（此图为），这里我们需要用到定义弧线

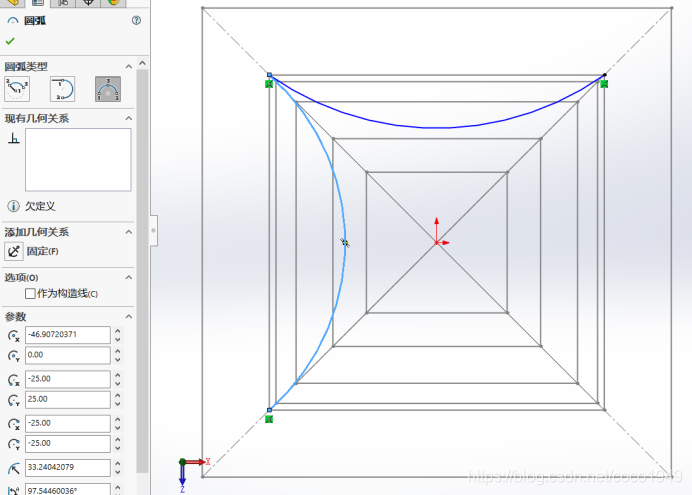

先绘制弧线三点圆弧：

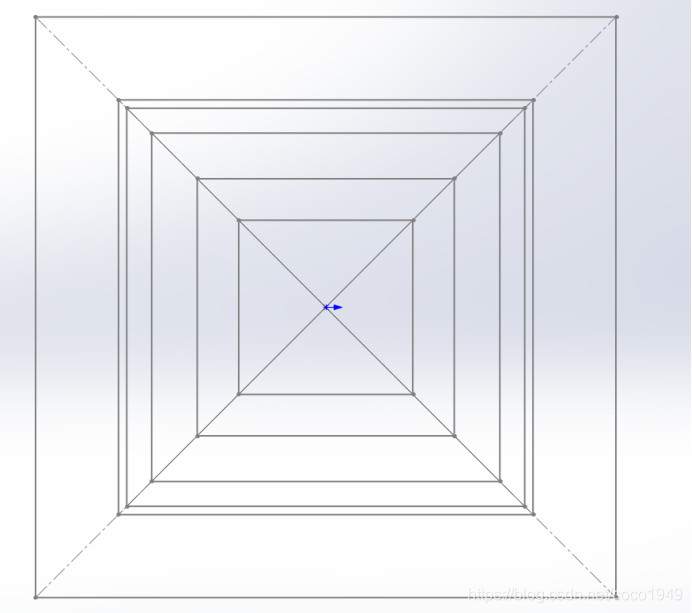

镜像：
