一、简介

  Netron是微软lutzroeder开源的一款软件，是一种神经网络，深度学习和机器学习模型的可视化工具。

  Netron支持部分主流深度学习框架的模型，如下所示：

• ONNX (.onnx, .pb, .pbtxt)
• Keras (.h5, .keras)
• Core ML (.mlmodel)
• Caffe (.caffemodel, .prototxt)
• Caffe2 (predict_net.pb)
• Darknet (.cfg)
• MXNet (.model, -symbol.json)
• Barracuda (.nn)
• ncnn (.param)
• Tengine (.tmfile)
• TNN (.tnnproto)
• UFF (.uff)
• TensorFlow Lite (.tflite)

  实验性支持以下模型：

• TorchScript (.pt, .pth)
• PyTorch (.pt, .pth)
• Torch (.t7)
• Arm NN (.armnn)
• BigDL (.bigdl, .model)
• Chainer (.npz, .h5)
• CNTK (.model, .cntk)
• Deeplearning4j (.zip)
• MediaPipe (.pbtxt)
• ML.NET (.zip)
• MNN (.mnn)
• PaddlePaddle (.zip, model)
• OpenVINO (.xml)
• scikit-learn (.pkl)
• TensorFlow.js (model.json, .pb)
• TensorFlow (.pb, .meta, .pbtxt, .ckpt, .index)

二、问题和研究方向

  本文以Pytroch框架的模型FeatherNet为例。
  直接加载的FeatherNetB模型（模型文件中保存了模型结构和模型参数）可视化结果如图1，未展示出详细的模型结构。

图1
  针对上述问题，我们从两个方向进行研究：1）在python代码中对Pytorch模型的可视化；2）通过Netron应用程序可视化Pytorch模型。

三、方向一：代码实现pytorch模型可视化

  Netron代码可视化端口：http://localhost:8080。首先安装Netron：

pip install netron

3.1 直接加载模型

  直接加载FeatherNetB模型，在就会得到上述图1的结果，加载代码如下：

import netron

model_path = './FeatherNetB_total.pth'
netron.start(file=model_path, log=False, browse=True, port=8080, host='localhost')

3.2 先转ONNX模型，再可视化

  由于Netron支持ONNX模型，先将模型转为ONNX框架的模型，再进行可视化。如下是具体代码：

import torch
model = FeatherNetB()
d = torch.rand(1, 3, 224, 224)
o = model(d)
onnx_path = "./onnx_FeatherNetB.onnx"
torch.onnx.export(model, d, onnx_path)

import netron
netron.start(file=onnx_path, log=False, browse=True, port=8080, host='localhost')

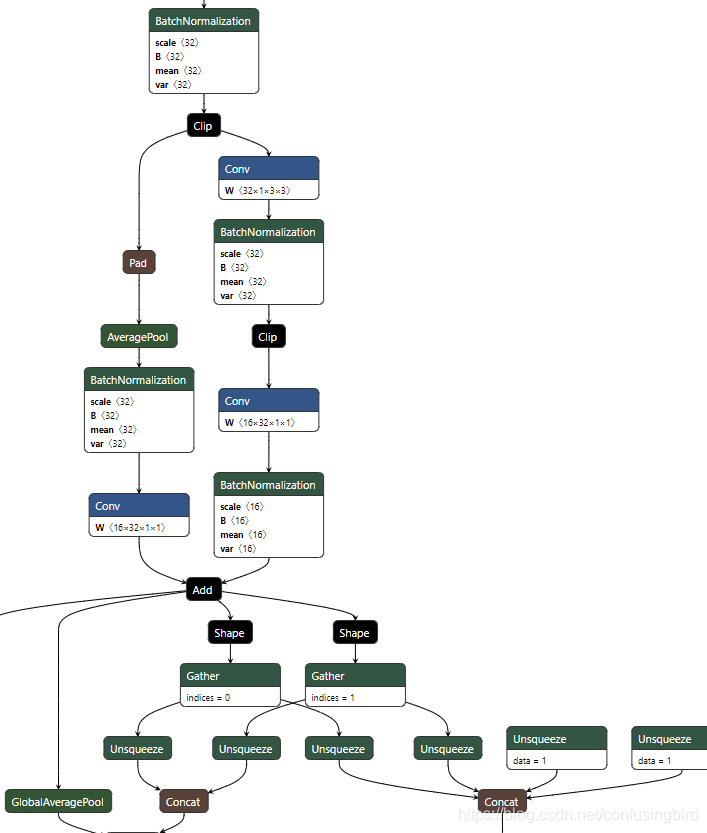

  运行结果如图2所示：

  使用以上代码展示Pytorch模型时，注意避开torch.nn.DataParallel等操作（转换成ONNX模型时会报错，如下错误代码）。

ValueError: torch.nn.DataParallel is not supported by ONNX exporter, please use 'attribute' module to unwrap model from torch.nn.DataParallel. Try torch.onnx.export

四、方向二：研究Netron应用程序的源码可视化Pytorch模型

图3

4.1 Netron程序对Pytorch的解析支持较少

  在一个神经网络中可能出现的操作有上百种，Netron中对Pytorch模型只简单的解析几种（如下代码），导致出现如图1的结果。

switch (type) {
    case 'torch.nn.modules.container.Sequential':
        groups.push(key);
        inputs = this._loadModule(metadata, value, groups, inputs);
        groups.pop(key);
        break;
    case 'torchvision.models.densenet._Transition':
    case 'torchvision.models.resnet.Bottleneck':
    case 'torchvision.models.densenet._DenseBlock':
    case 'torchvision.models.densenet._DenseLayer':
    case 'torchvision.models.inception.BasicConv2d':
    case 'torchvision.models.inception.InceptionAux':
    case 'torchvision.models.inception.InceptionA':
    case 'torchvision.models.inception.InceptionB':
    case 'torchvision.models.inception.InceptionC':
    case 'torchvision.models.inception.InceptionD':
    case 'torchvision.models.inception.InceptionE': {
        groups.push(key);
        const node = this._createNode(metadata, groups, key, value, inputs, this._littleEndian);
        inputs = [ node.name ];
        groups.pop(key);
        break;
        }
        default: {
            const node = this._createNode(metadata, groups, key, value, inputs);
            inputs = [ node.name ];
            break;
            }

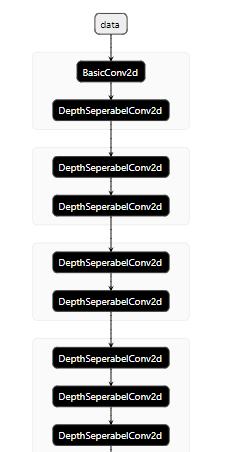

  如图4是MobileNet_V1的直接导入可视化的部分结果。

图4

4.2 Pytorch模型文件难以解析

  如下代码是FeatherNet模型文件中模型结构的部分内容，很难以键值的方式解析，这给Netron的解析带来很大的干扰。

FeatherNet
qXg   D:/宸插畬鎴愰」鐩?韬唤璇佹枃鏈柟鍚戞娴?浠ｇ爜/Face_Spoofing_FeatherNet_0114/OCR_Angle_deploy.pyqX?  class FeatherNet(nn.Module):
    def __init__(self, n_class=2, input_size=224, se=False, avgdown=False, width_mult=1.):
        super(FeatherNet, self).__init__()
        block = InvertedResidual
        input_channel = 32
        last_channel = 1024
        self.se = se
        self.avgdown = avgdown
        interverted_residual_setting = [
            # t, c, n, s
            [1, 16, 1, 2],
            [6, 32, 2, 2],  # 56x56
            [6, 48, 6, 2],  # 14x14
            [6, 64, 3, 2],  # 7x7
        ]

        # building first layer
        assert input_size % 32 == 0
        input_channel = int(input_channel * width_mult)
        self.last_channel = int(last_channel * width_mult) if width_mult > 1.0 else last_channel
        self.features = [conv_bn(3, input_channel, 2)]
        # building inverted residual blocks
        for t, c, n, s in interverted_residual_setting:
            output_channel = int(c * width_mult)

  如下为Caffe等的模型部分内容，键值内容清晰明了，方便解析。

name: "ResNet-50"
input: "data"
input_dim: 1
input_dim: 3
input_dim: 224
input_dim: 224
layer {
	bottom: "data"
	top: "conv1"
	name: "conv1"
	type: "Convolution"
	convolution_param {
		num_output: 64
		kernel_size: 7
		pad: 3
		stride: 2
	}
}

4.3 解决方案

  使用以下代码把Pytorch模型结构转化为ONNX模型结构，并保存：

model = FeatherNetB()
d = torch.rand(1, 3, 224, 224)
o = model(d)
onnx_path = "./onnx_FeatherNetB.onnx"
torch.onnx.export(model, d, onnx_path)

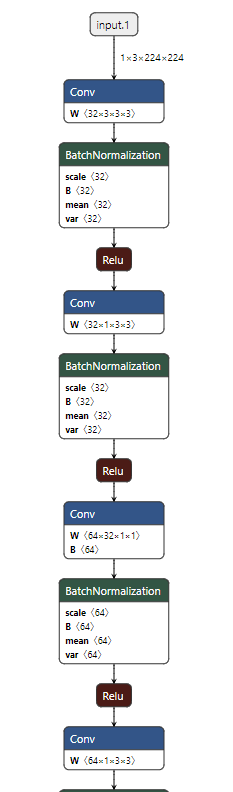

  接着使用Netron应用程序直接打开保存的ONNX模型，如图5是mobileNet_V1的通过此方法可视化部分结果。

图5

五、总结以及ailab上如何展示

  针对Netron直接可视化Pytroch模型的问题，将Pytorch模型转为ONNX模型，接着使用代码或Netron程序直接可视化即可。

  ailab上可视化需先安装Netron(pip install netron)，方法：指定转换成的ONNX模型路径，直接使用如下代码可视化即可。实际使用情况需安装验证。

netron.start(file=model_path, log=False, browse=True, port=8080, host='localhost')

六、拓展

  目前Caffe、tensorflow框架应用广泛，进行相关实验：
1）Caffe模型可直接可视化，方便好用
2）Netron直接可视化tensorflow模型文件时，花费的时间较长，可尝试将tensorflow转为ONNX、Caffe、ncnn等框架。
