这篇博客介绍了如何在虚幻4中制作全息（Hologram）特效，包括信号干扰效果的实现，通过晶格状噪波模拟信号不稳定，以及如何让全息图像漂浮在半空中并解决透明乱序问题。同时讨论了自发光效果的处理，如霓虹灯般的显示。博客还提到了程序化生成噪波的优缺点，并分享了具体的材质节点设置。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

MY BLOG DIRECTORY：

YivanLee：专题概述及目录

INTRODUCTION：

特效篇会比较综合性地把一个游戏特效的制作作为主题。游戏特效主要会用到材质系统，动画系统，粒子系统，所以特效篇涉及的方面会比较广。特效师感觉就是天生的技术美术，事实上行业内现在许多技术美术都是特效转的。

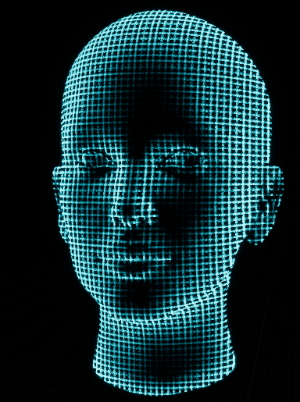

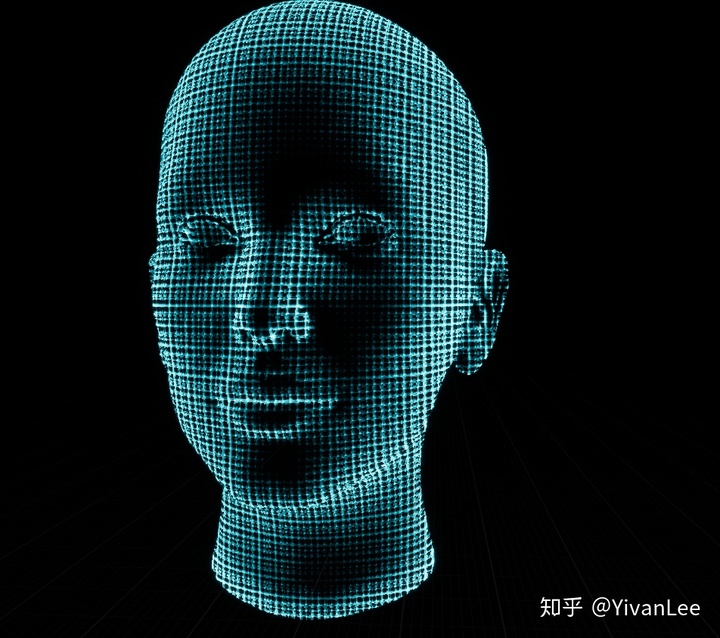

Hologram Effects在几乎所有游戏里都会用到，不管什么类型，都能看到各种Hologram Effects。本篇就来制作一些Hologram效果。全息效果总体来说表现为以下几个特征：

意义不明但是有节奏的信号干扰效果。
透明地浮在半空中，给人很高级的科技感。
自发光的诡异显示方式，类似霓虹灯。

MAIN CONTENT：

【1】信号干扰

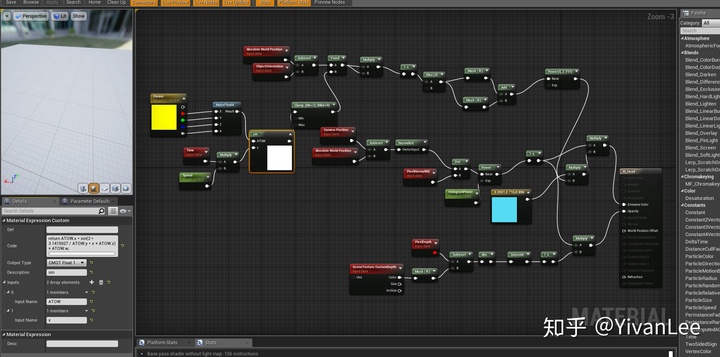

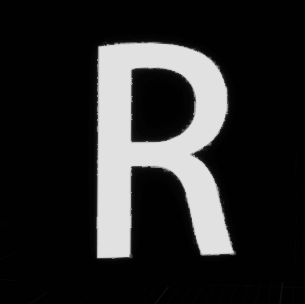

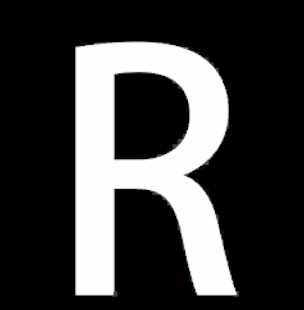

全息效果一个非常典型的特征就是信号干扰，做这个特征的方法有很多，还是根据具体的效果来决定，信号干扰主要使用扰动的办法来做，下面就以全息文字为例。首先准备一张正常的文字图片，然后围绕上面三点做文章，首先是扰动。为了制作液晶显示器上的频率不稳定效果，我使用晶格状噪波

        float2 Random(float2 uv)
{
    float Magic = 3571;
    float2 PixelPos = uv * 512;
    float2 Random2 = ( 1.0 / 4320.0 ) * PixelPos + float2( 0.25, 0.0 );
    float Random = frac( dot( Random2 * Random2, Magic ) );
    Random = frac( Random * Random * (2 * Magic) );
    return Random;
}
//main function
return Random(floor(uv * tile));

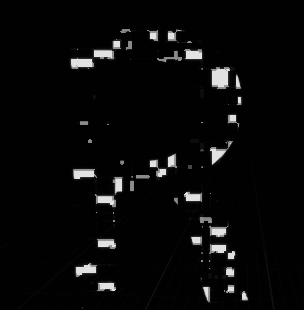

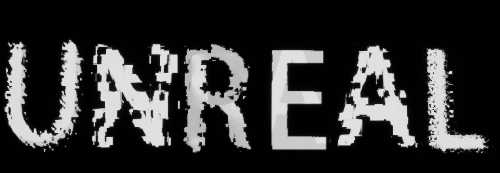

效果如下：

感觉已经达到了目的，一些奇怪的晶格细线的效果也有了。扰动一定要有节奏。

调整这些参数可以得到下面一系列效果：

把晶格西线参数调大一点就会感觉像老电视的信号不稳定的效果

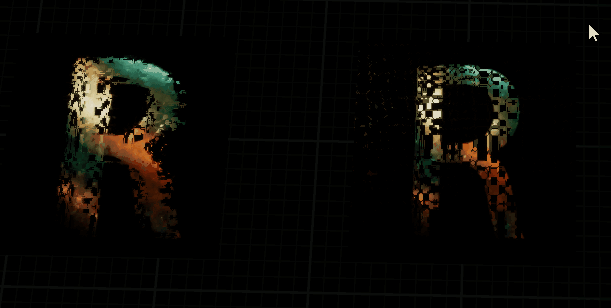

换一张底图效果如下，当然可以考虑让地图文字流动。

程序化生成噪波的好处就是可以做很多变化，缺点就是不方便控制，制作思路不够artist。

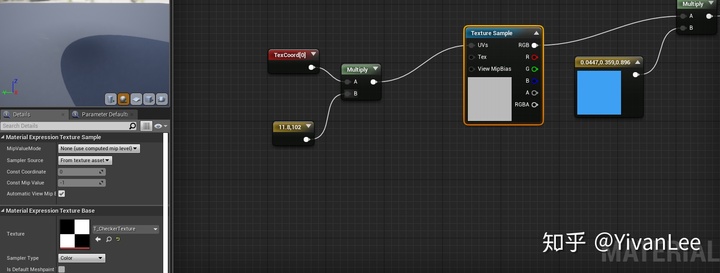

有了最基础的扰动之后就是在扰动的基础上给Hologram本体加元素，用横向棋盘格表现液晶显示器上的二极管。

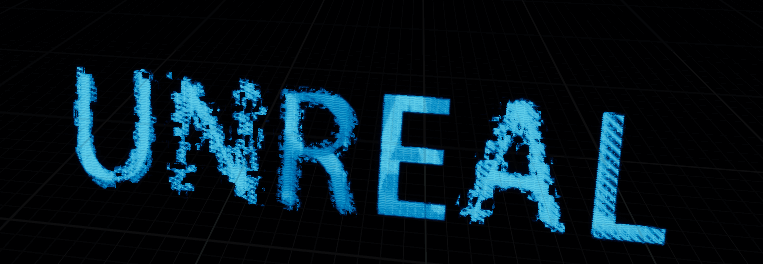

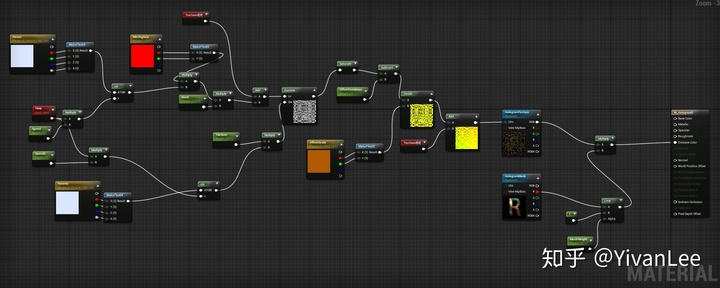

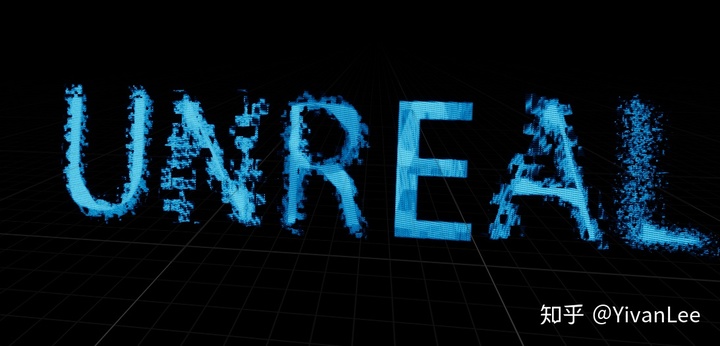

当然为了表现Hologram上不明意义的信号干扰效果，二极管的部分也需要做强弱变化干扰。最后就会成下图效果：

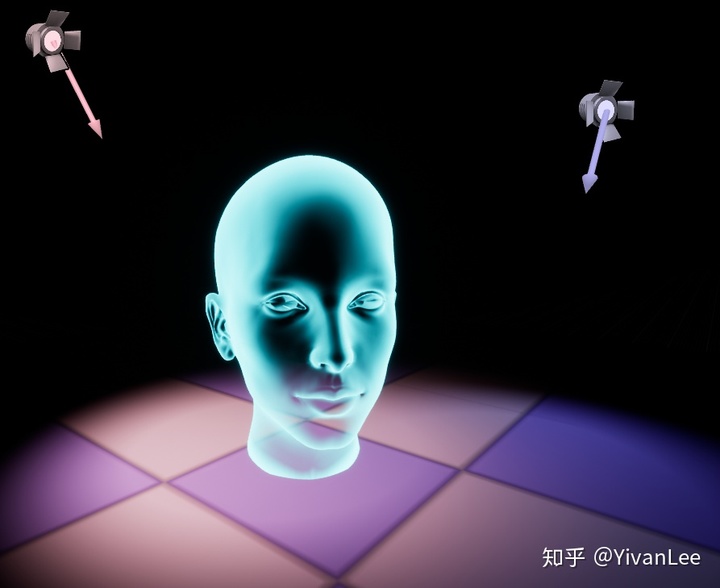

【2】漂浮在半空显示

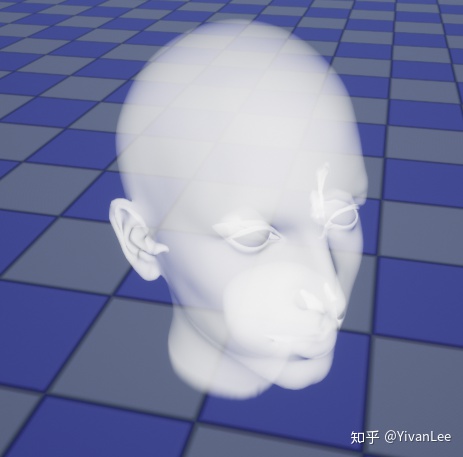

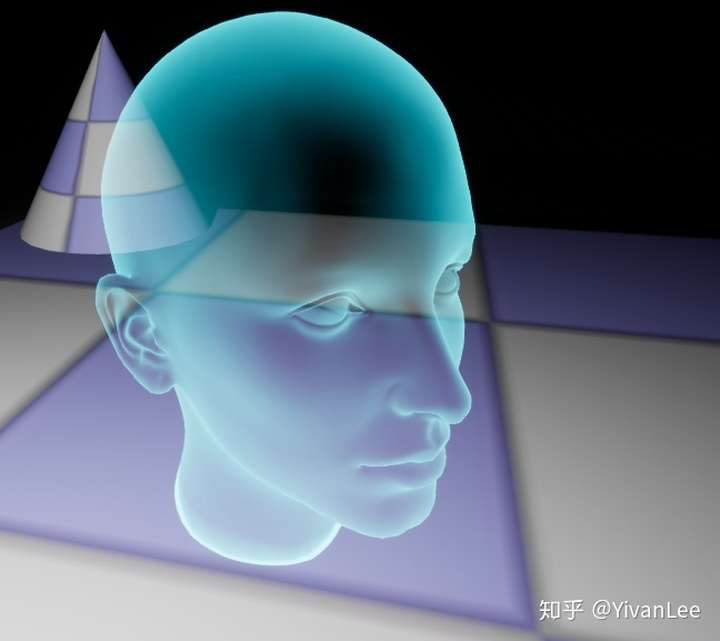

首先漂浮在半空中的透明物体肯定会有透明乱序问题。

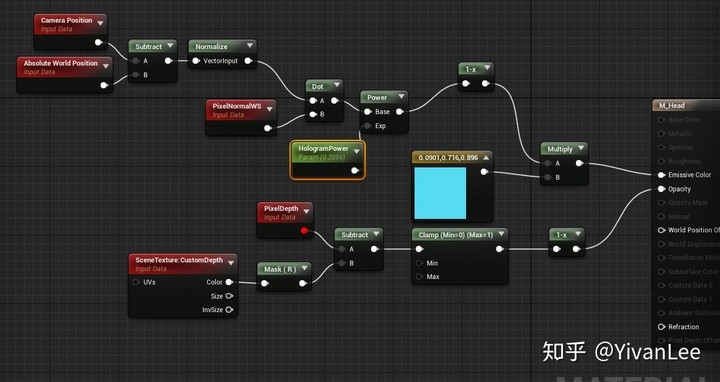

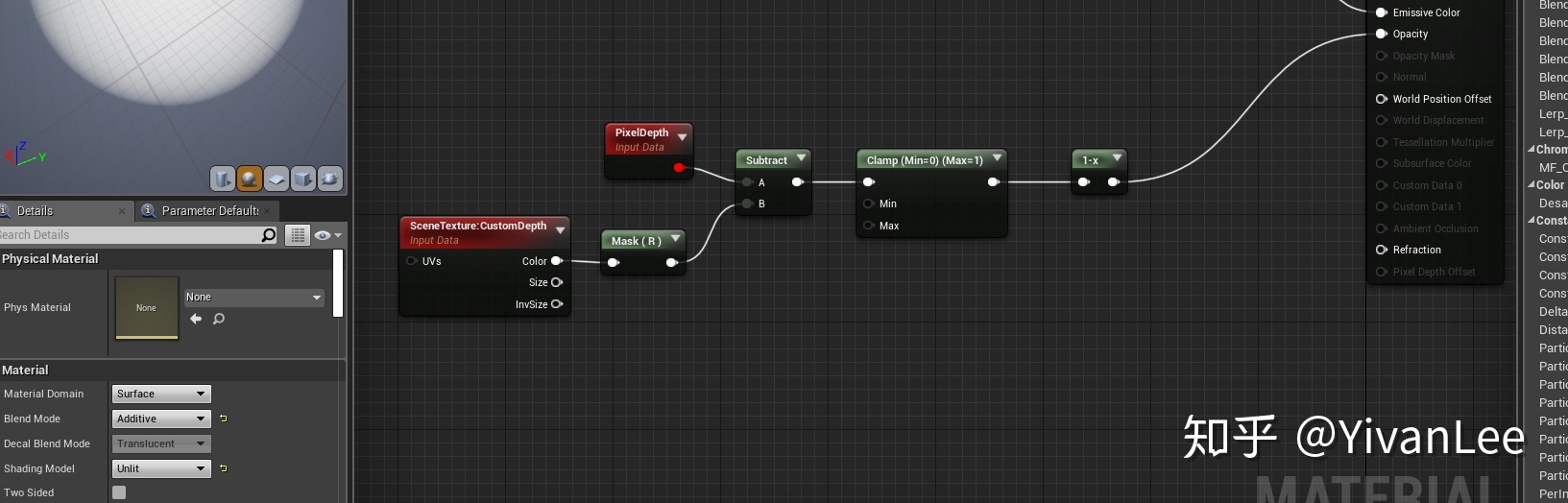

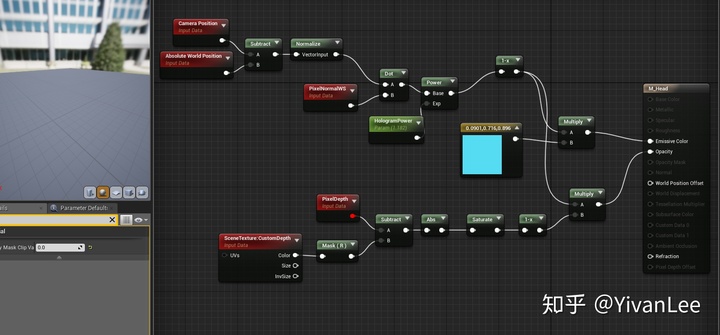

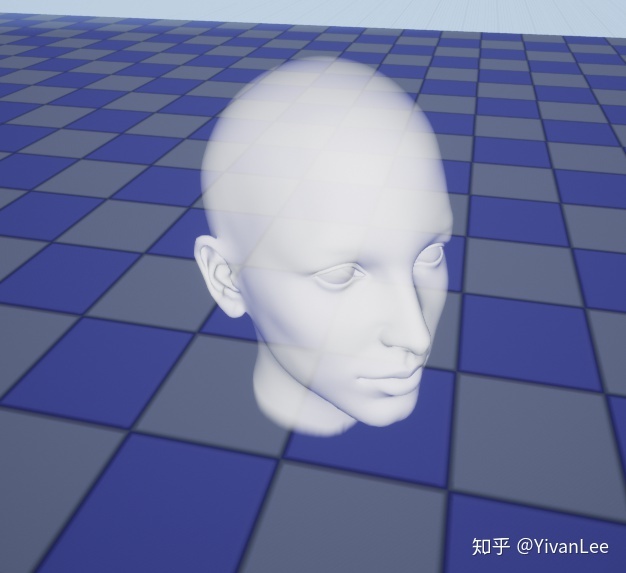

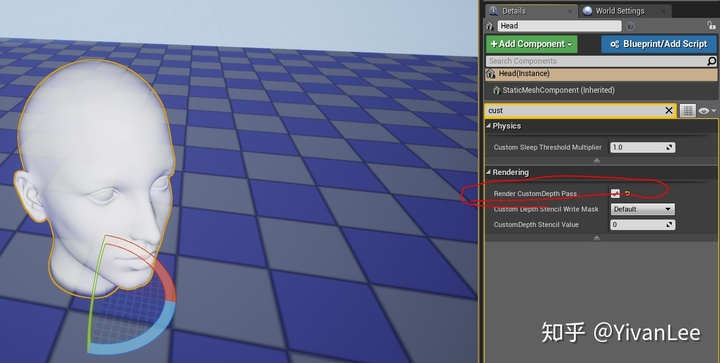

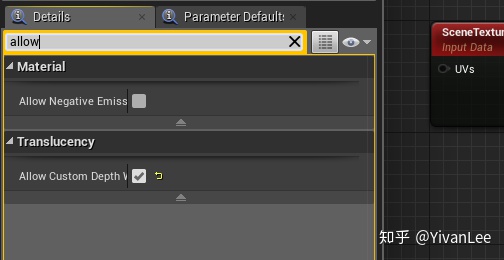

通常是只要模型最表面的一层像素，里面的所有像素需要统统提出掉。首先把物体以不透明模式，把深度渲染到CustomDepth上（勾上RenderCustomDepth就会渲染它了），然后再在渲染透明物体的时候读这个CustomDepth，用PixleDepth减去CustomDepth，这样内部的像素的值是正的，外部的是负的
