文章讨论了3D渲染中半透明物体的排序问题，以及如何通过提升大正方体的渲染优先级来改善视觉效果。同时，建议使用2的n次方大小的图片以减少性能损耗，并介绍了MipMap技术如何通过空间换性能。此外，文章还涉及了材质调试、法线贴图、光照函数的应用以及材质性能开销的分析。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

半透明排序：

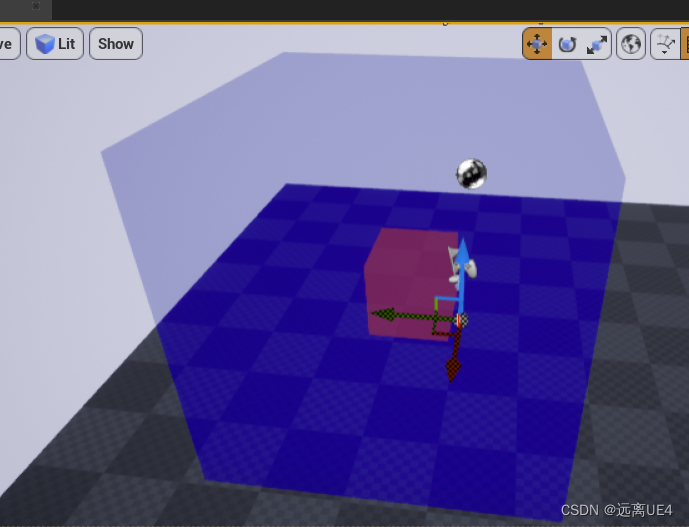

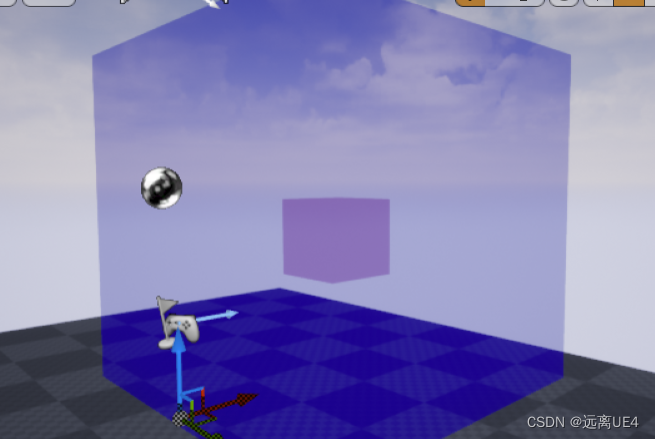

大正方体包裹小正方体，这个时候引擎不知道该先渲染谁，有时候先渲染大正方体，有时候先渲染小正方体

按照真实世界来说，应该是先渲染大正方体，所以我们对半透明材质进行排序

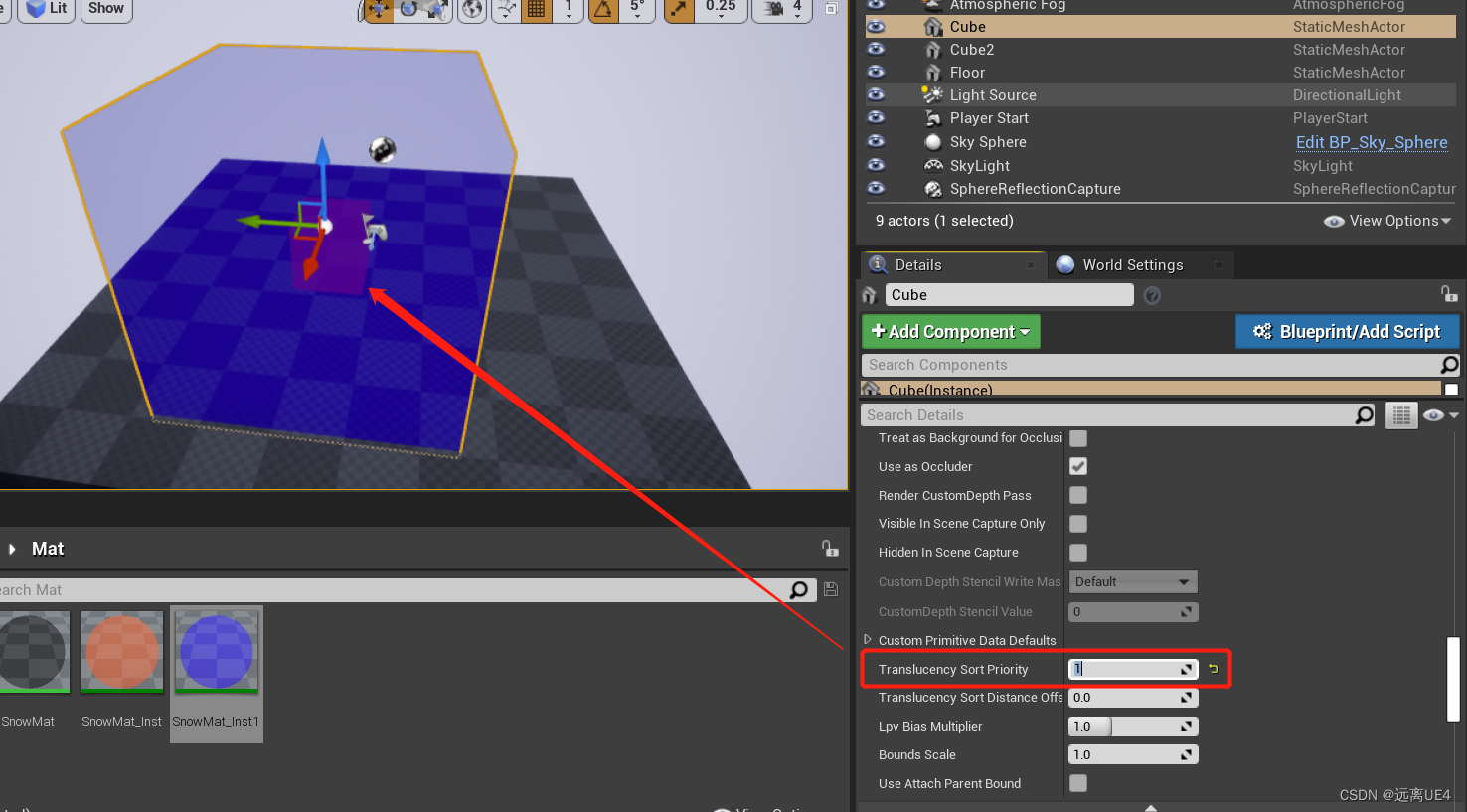

将大正方体的排序优先级升为1，可以看出，同样的视角，大正方体先被渲染了

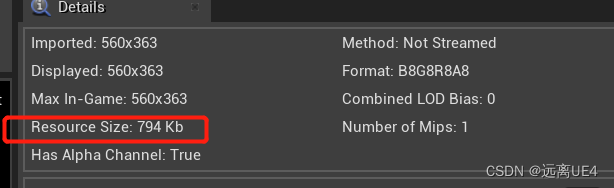

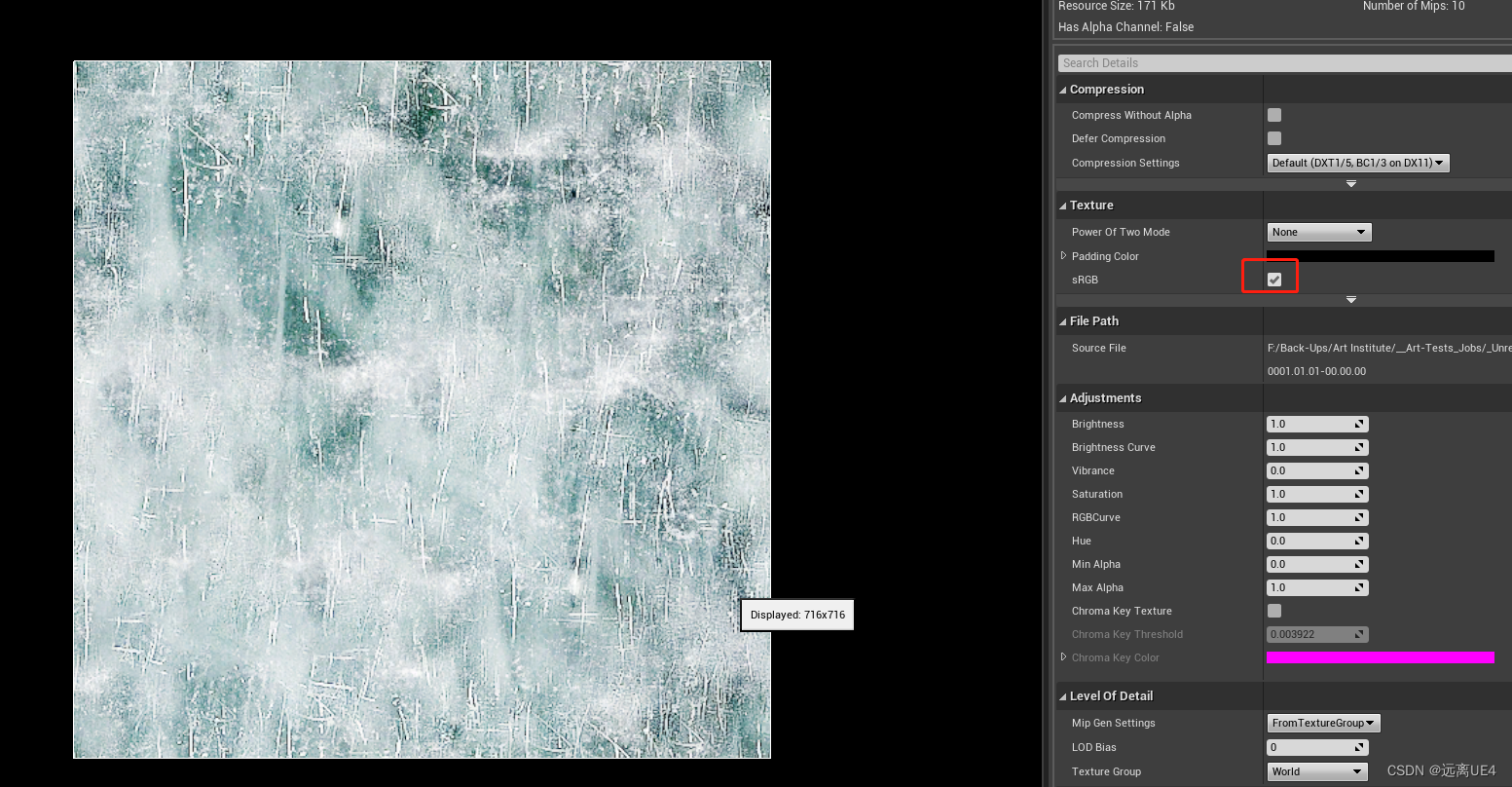

图片大小是2的n次方，那么消耗的性能是相对于不是2的n次方的消耗是小很多的

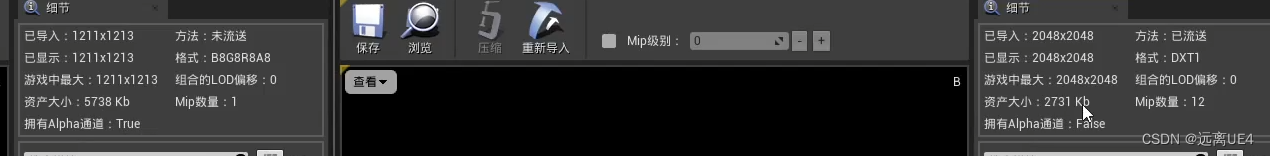

这里就可以有一个很明显的对比 ，所以切图最好都改为2的n次方的形式，以此减少性能的开销

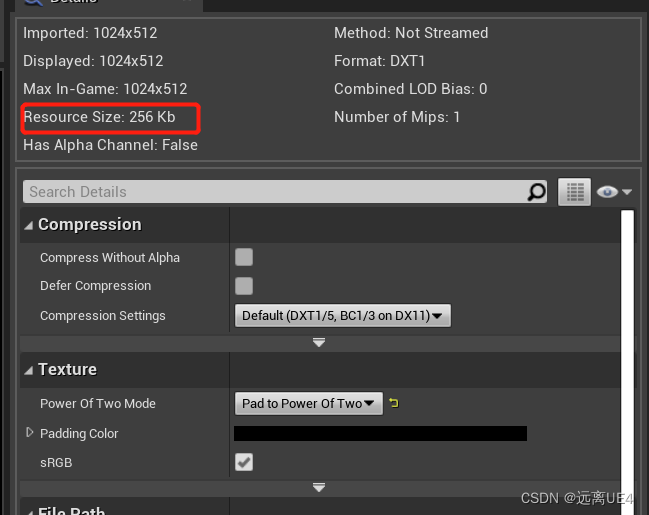

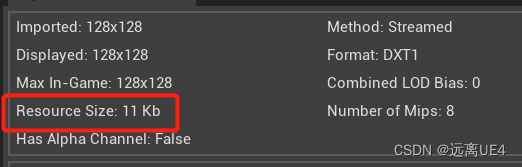

现在将该图片改成2的n次方的模式：

对，还是性能消耗变小了

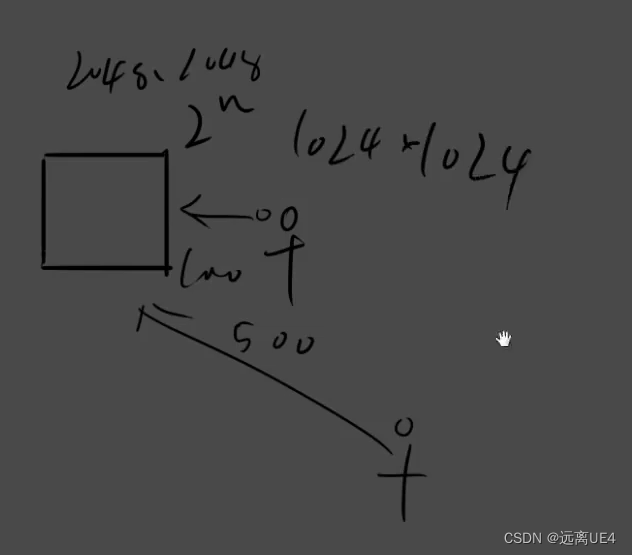

用了Mip的话，距离越远，对材质消耗的性能越小

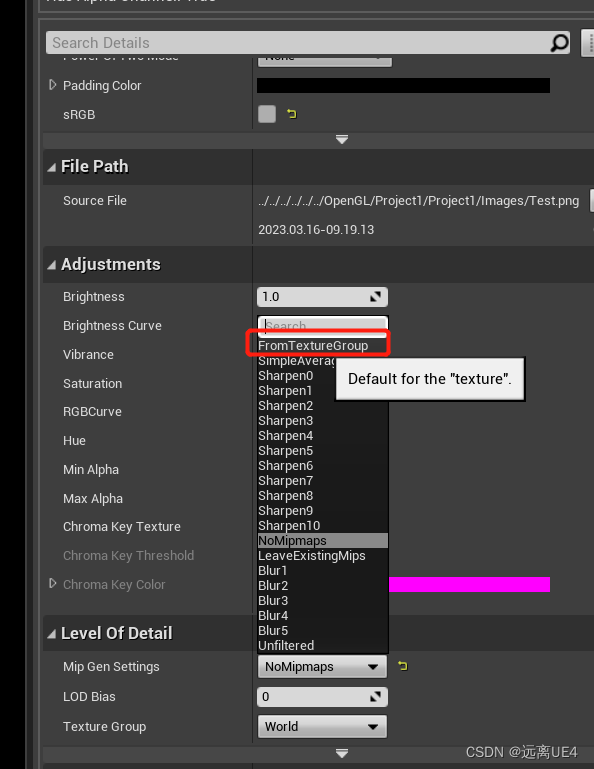

在这里改成从原切图中进行做成Mip Settings

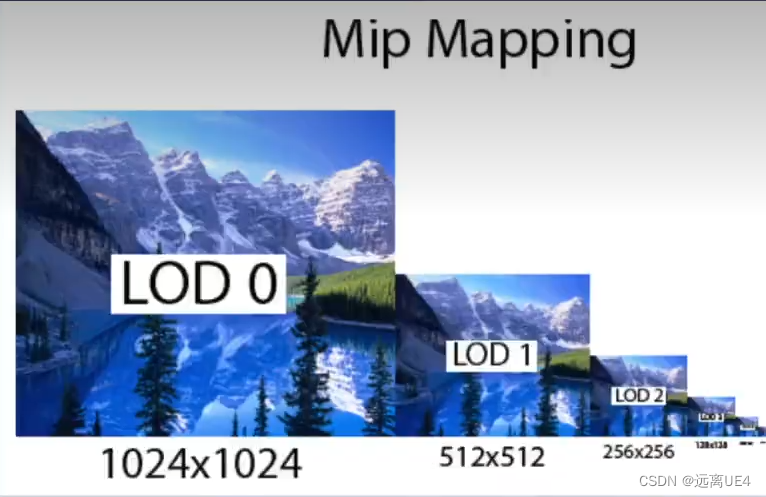

就是和图形学Games 101中的MipMap是一样的，会生成一系列1/2 * 1/2的递归图像，用空间换性能

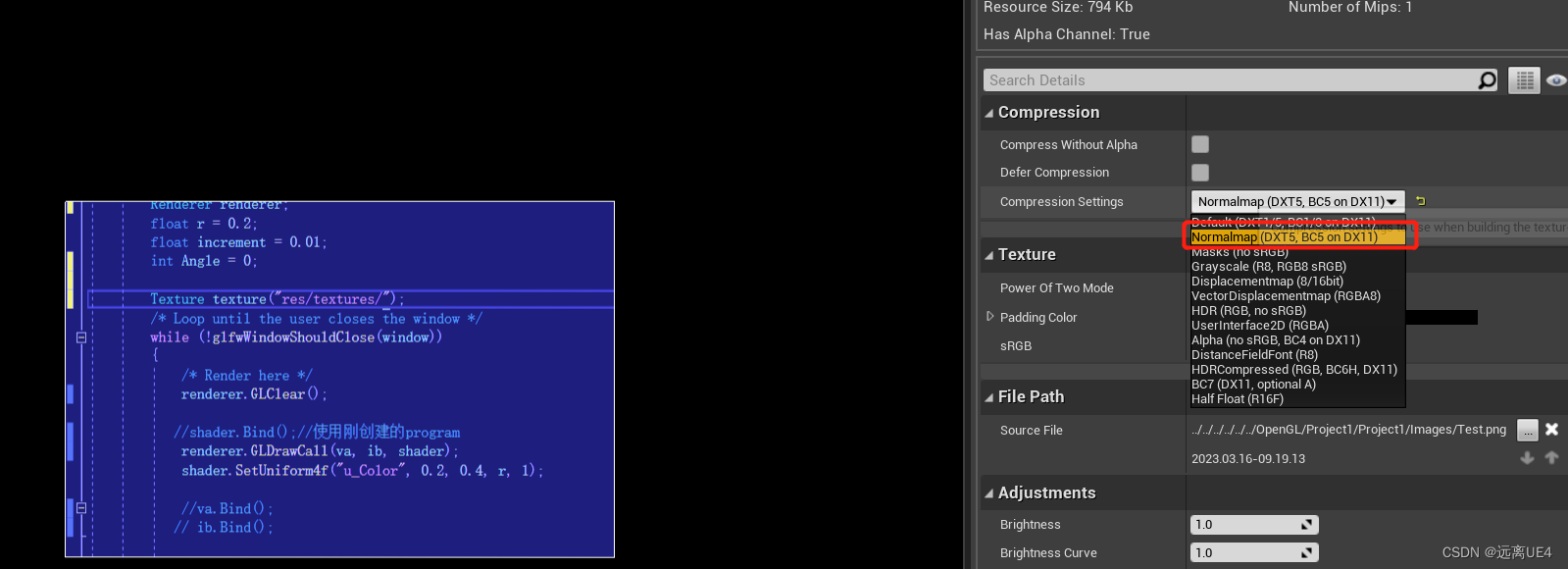

这里的设置，可以将原图片直接改成法线贴图

UE4材质调试：

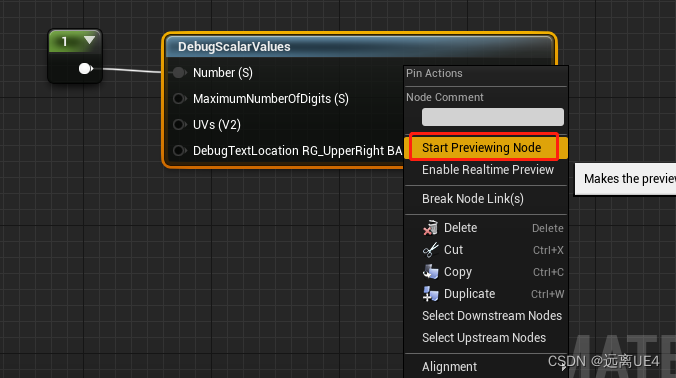

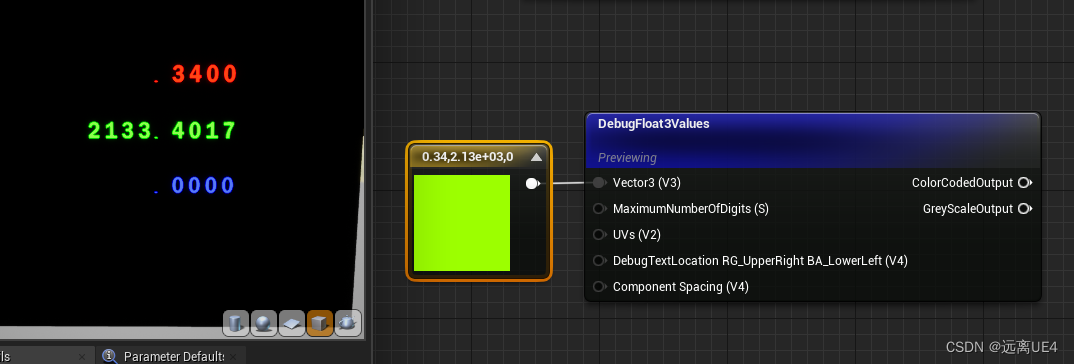

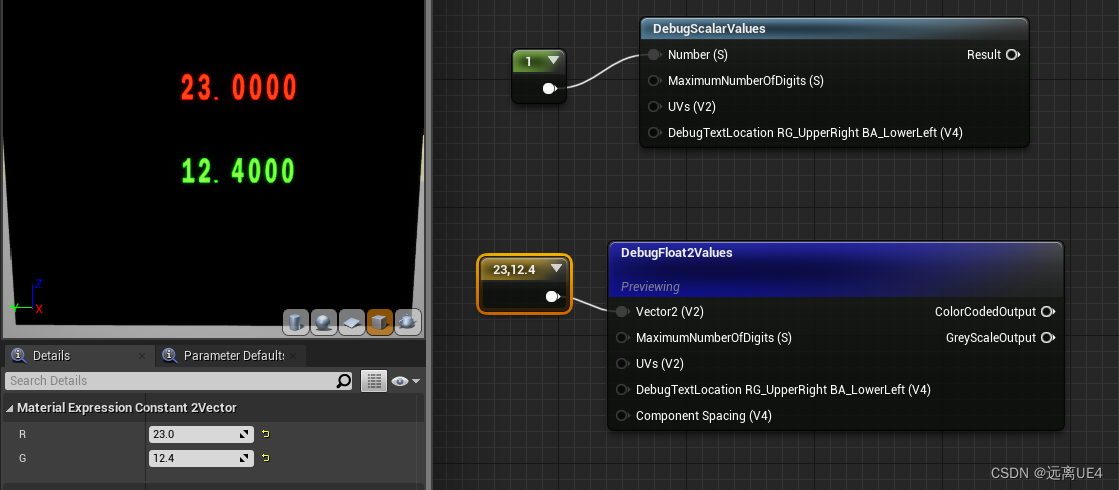

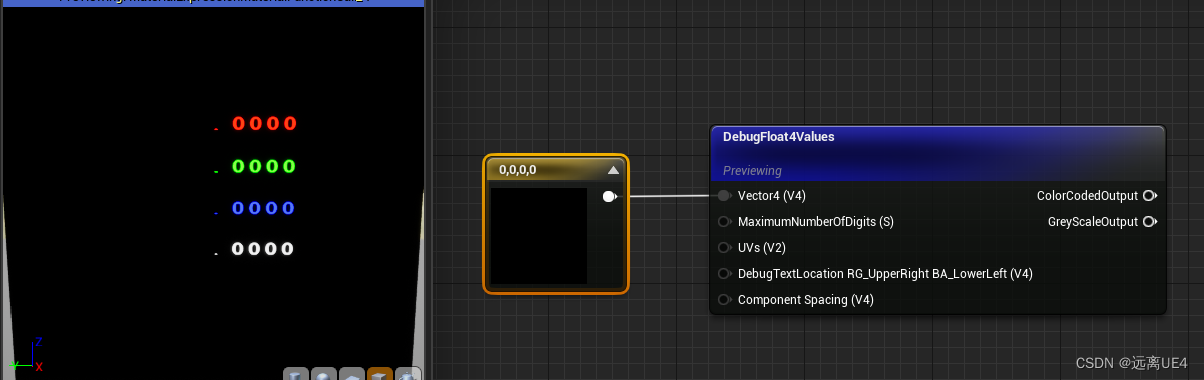

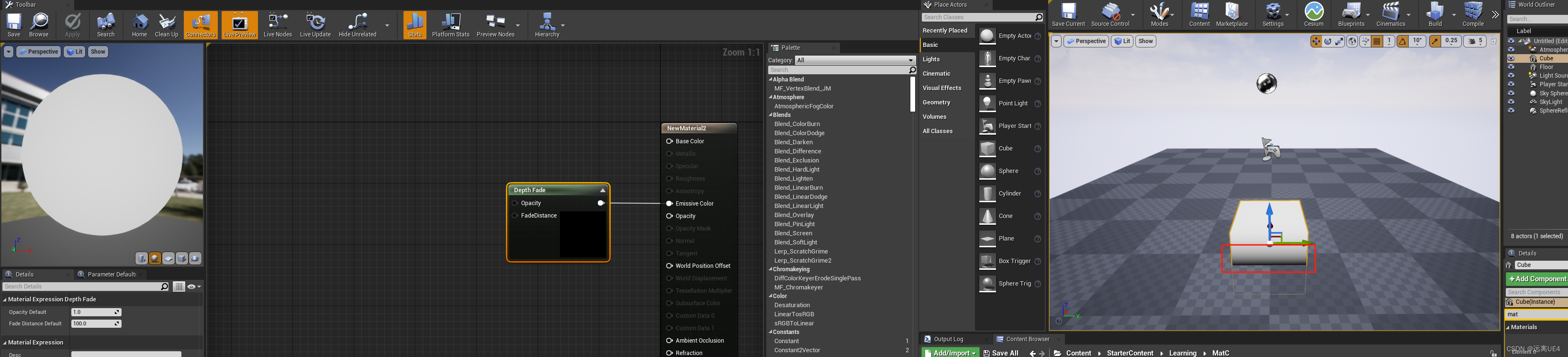

Debug节点点击开始预览节点

这里就会在没有连接引脚的情况下打印其数值

需要连接在自发光或者基础颜色（让玩家能够直接观察到的内容）才进行性把这个选项给勾上，这里很明显不够上

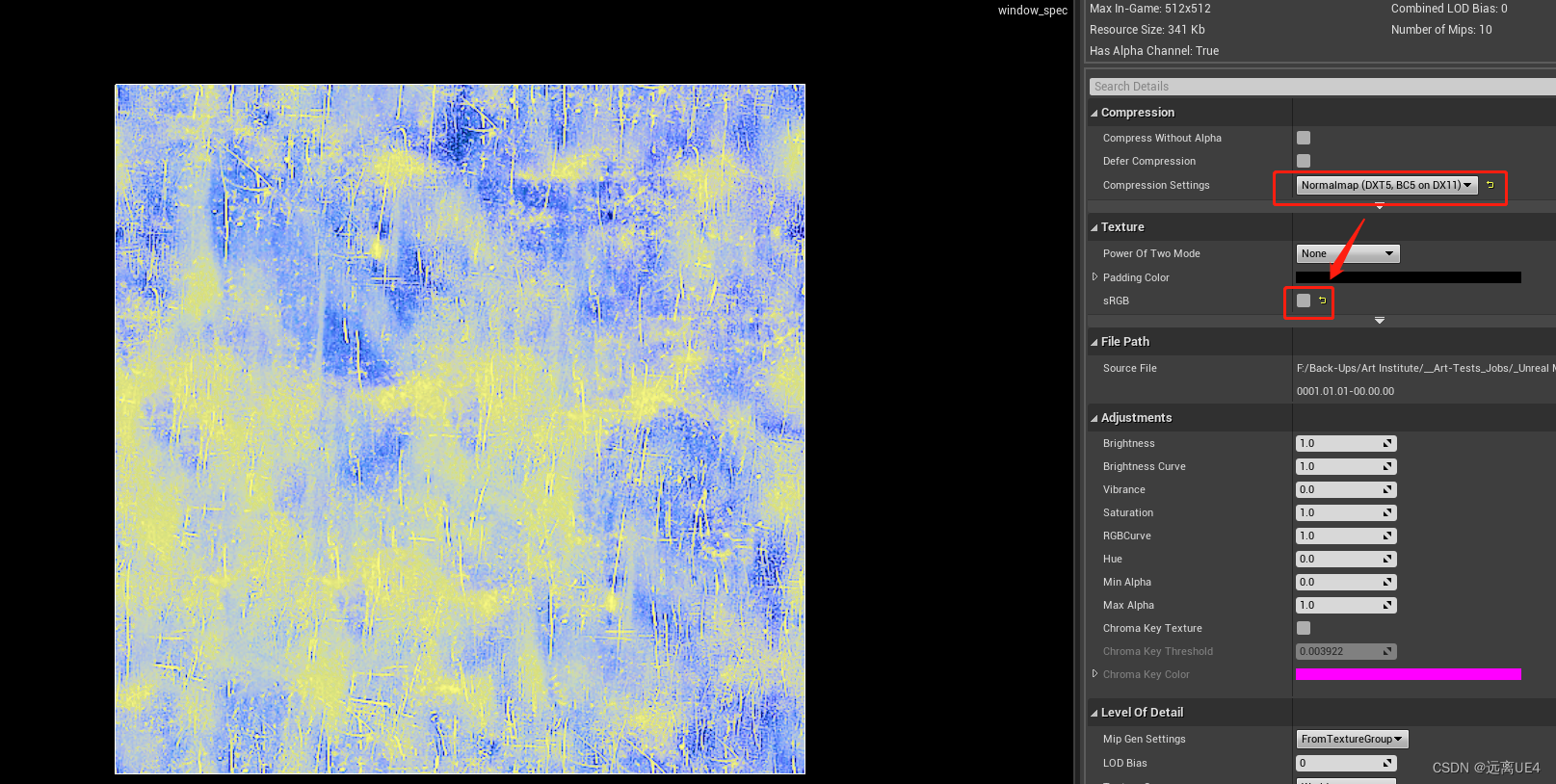

我在这里选择法线，sRGB会自动为false

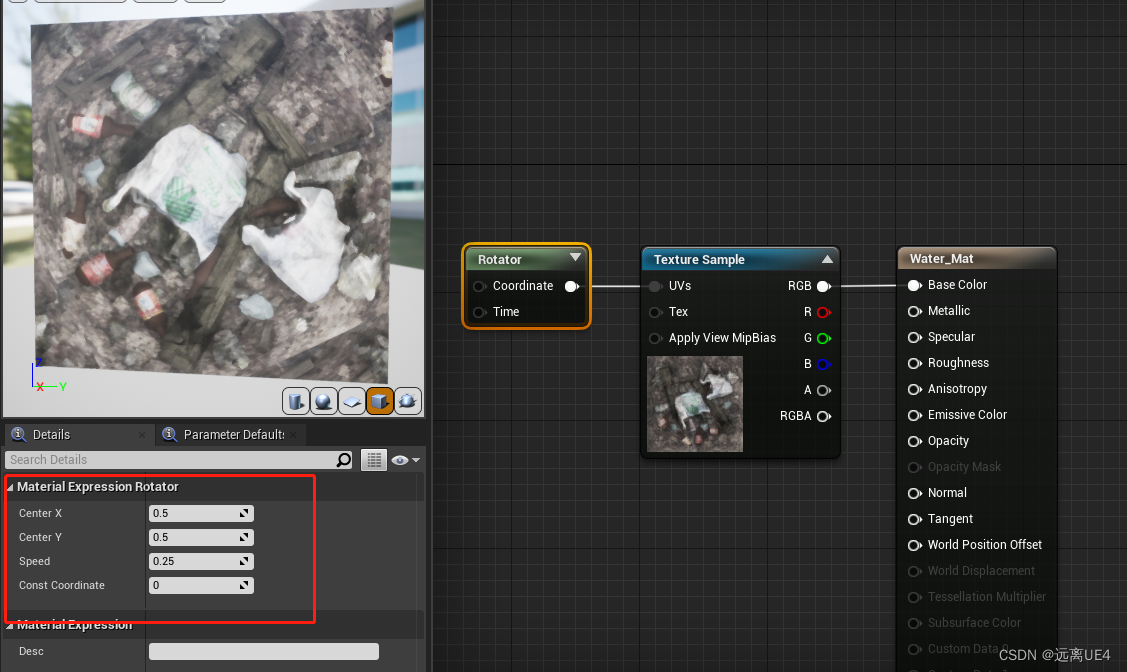

纹理旋转：

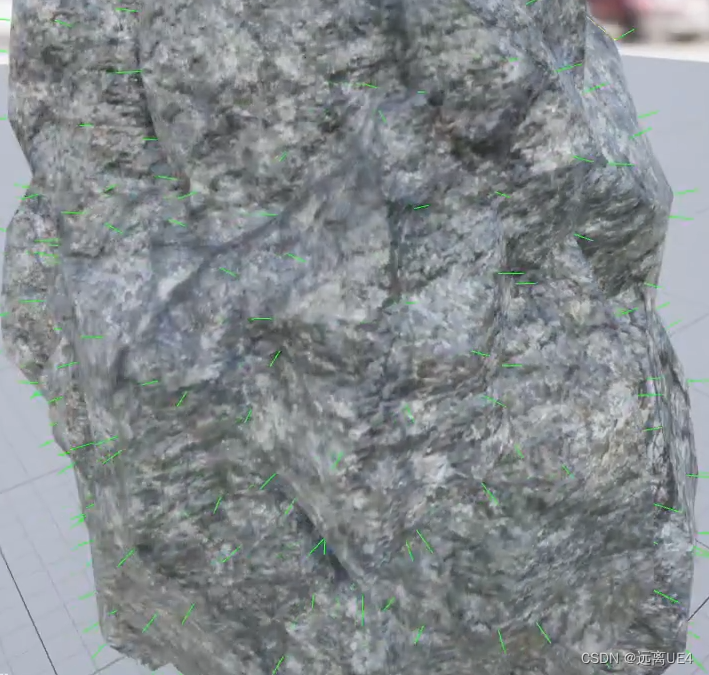

顶点法线：

像素法线：

 精度更高每个位置都会有一个法线信息

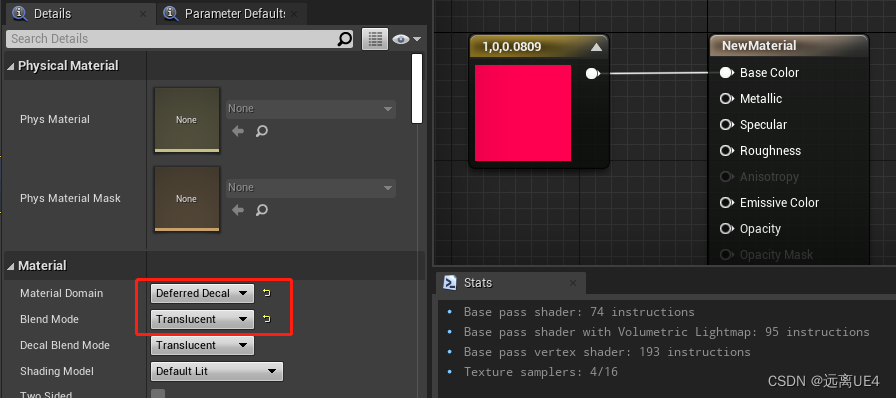

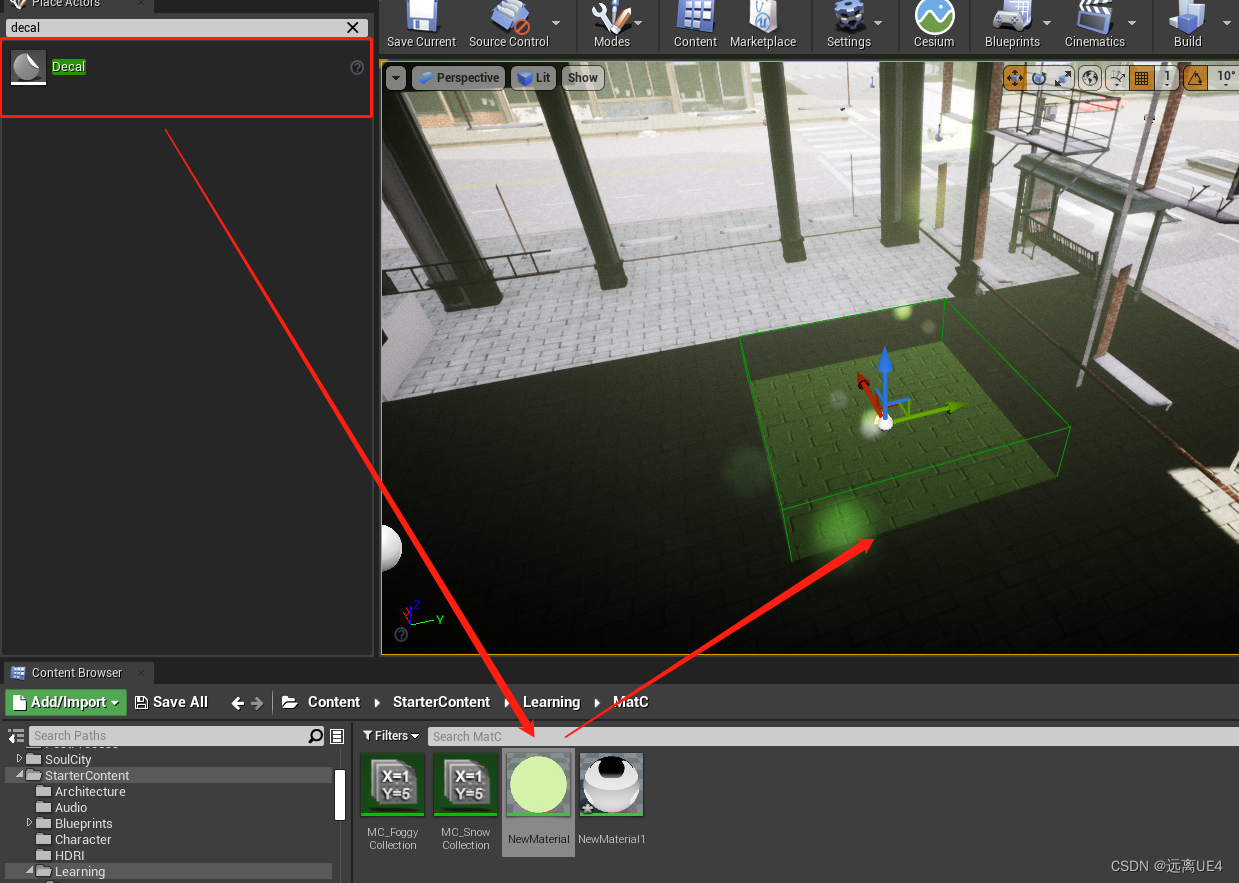

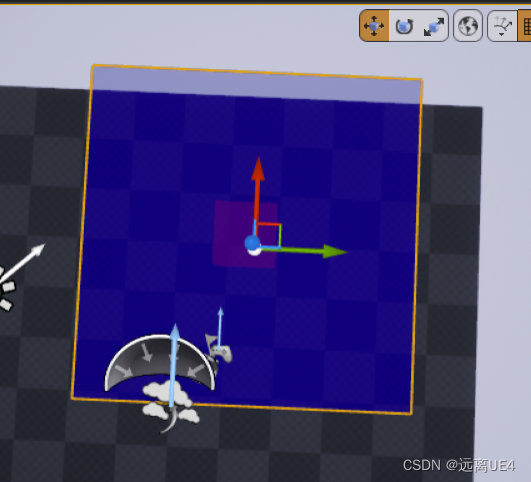

贴花材质：用于附在其他物体的表面，可以做比较低劣的扫描效果

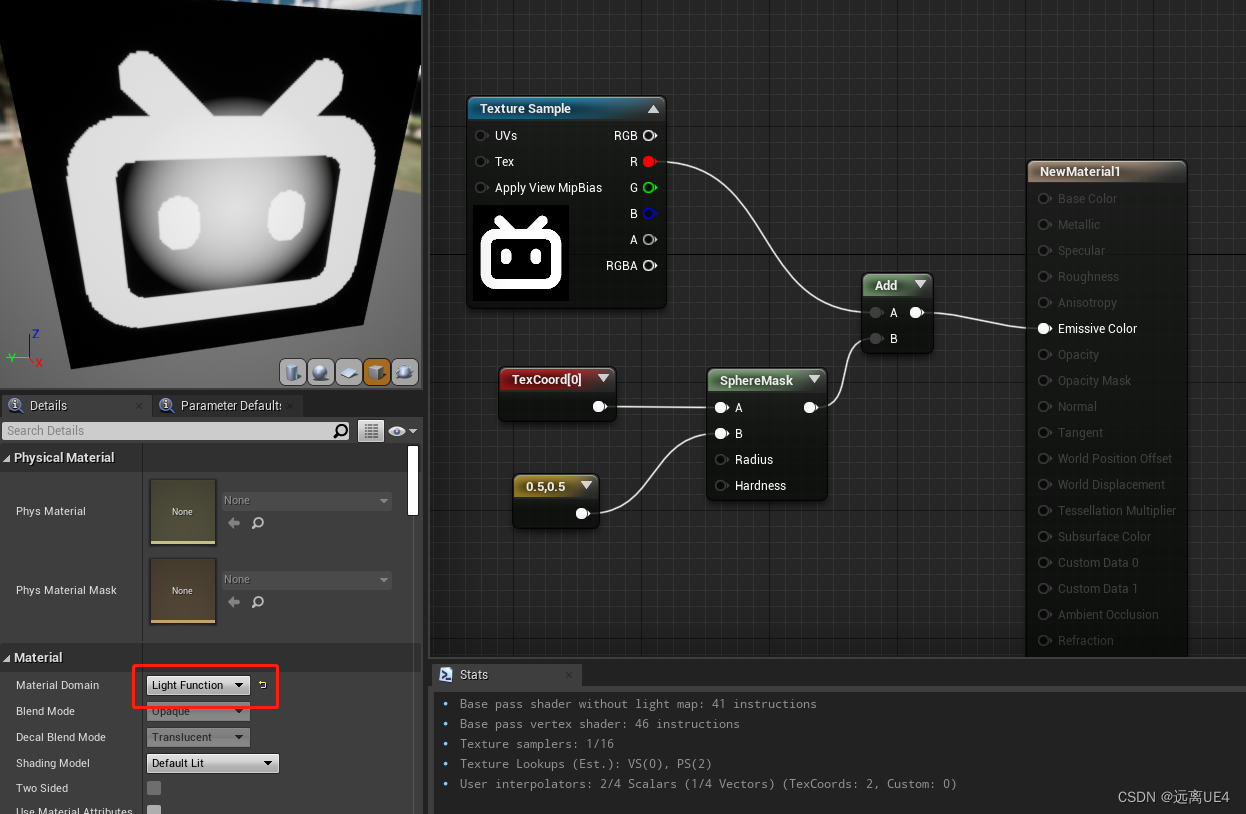

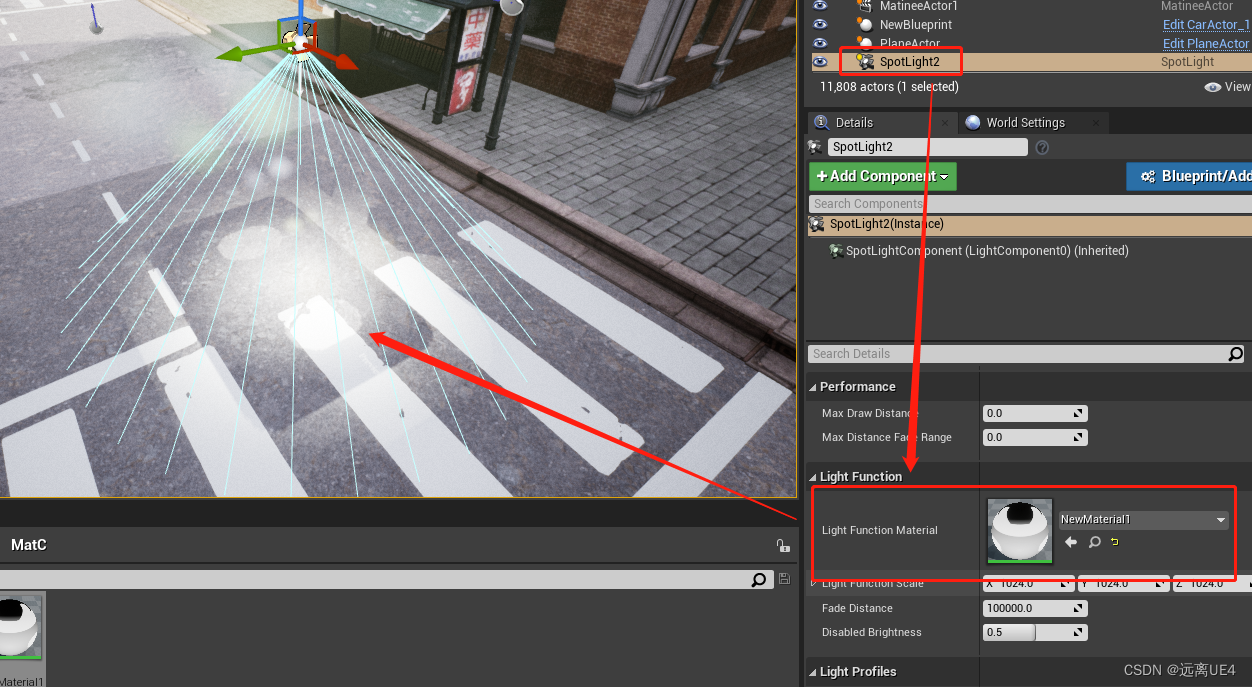

光照函数：

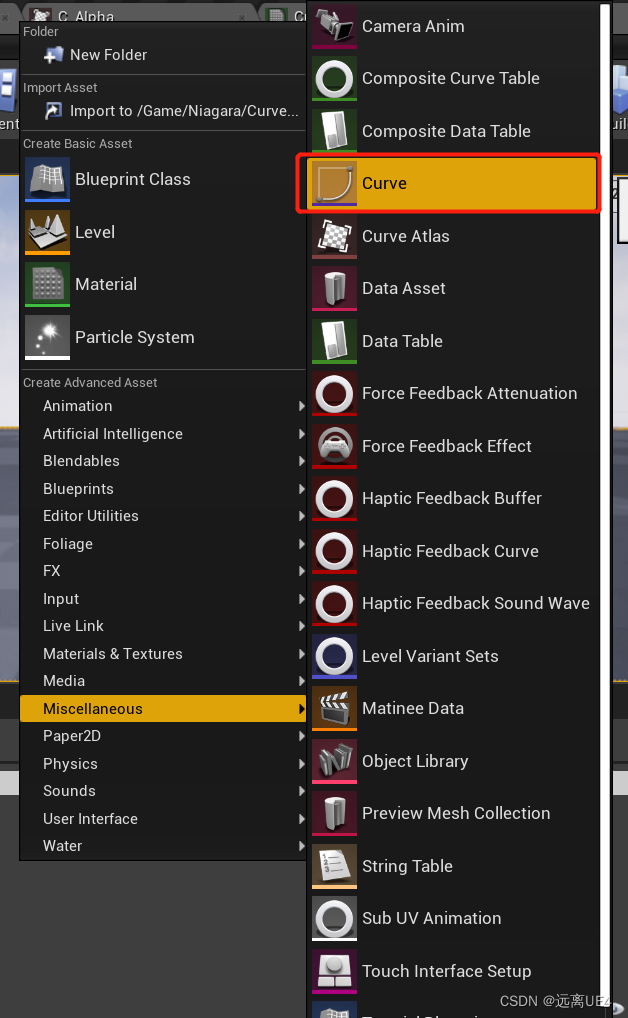

材质曲线的使用：

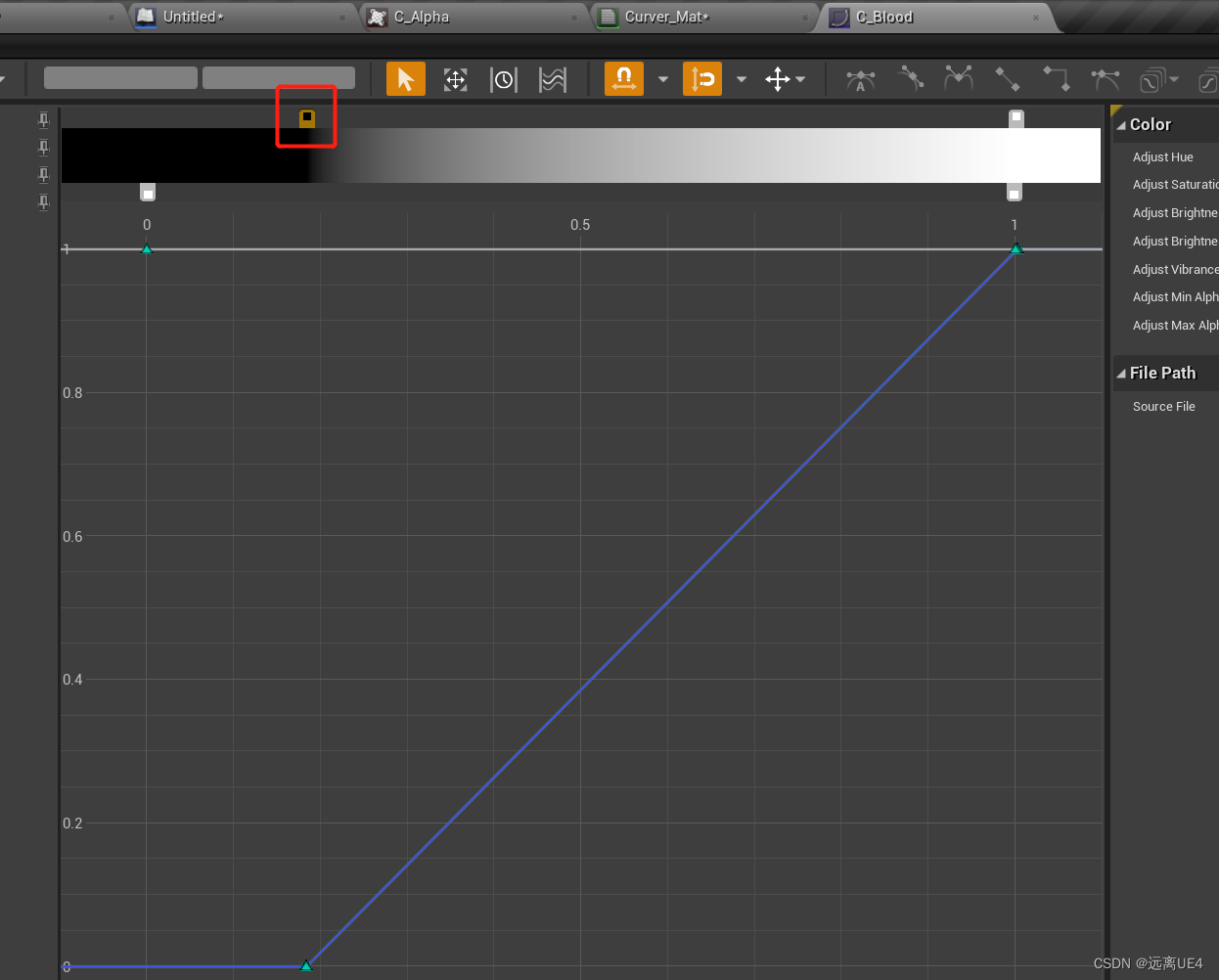

调黑一点，相当于就是外黑，内白

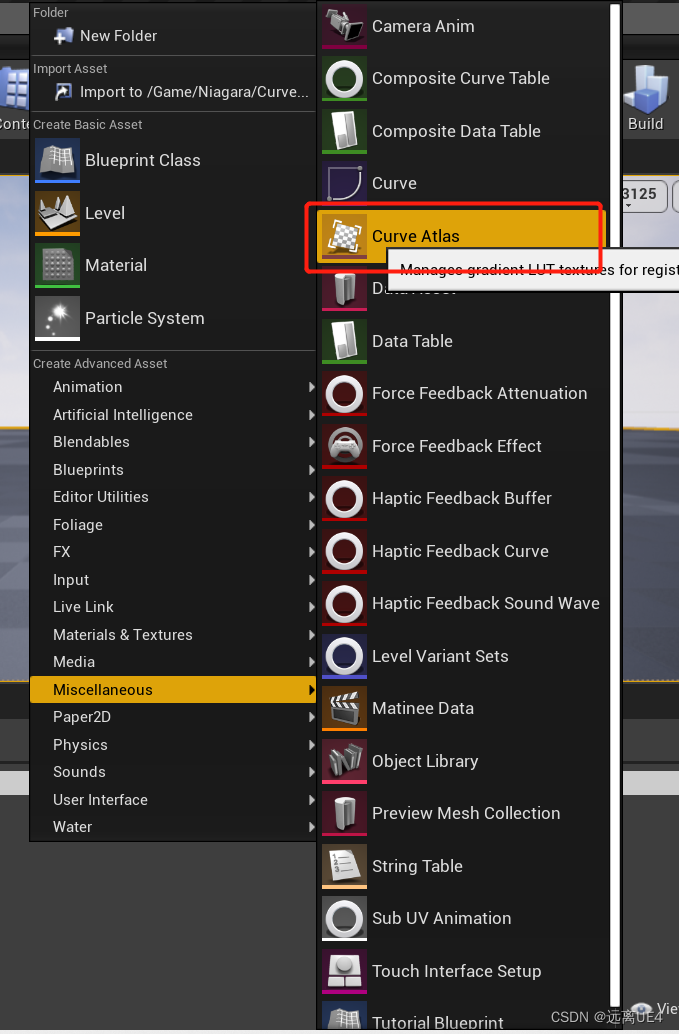

用这个才能把它放进材质内

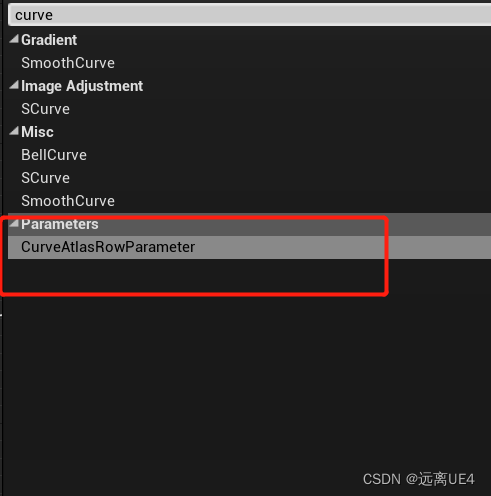

使用该函数

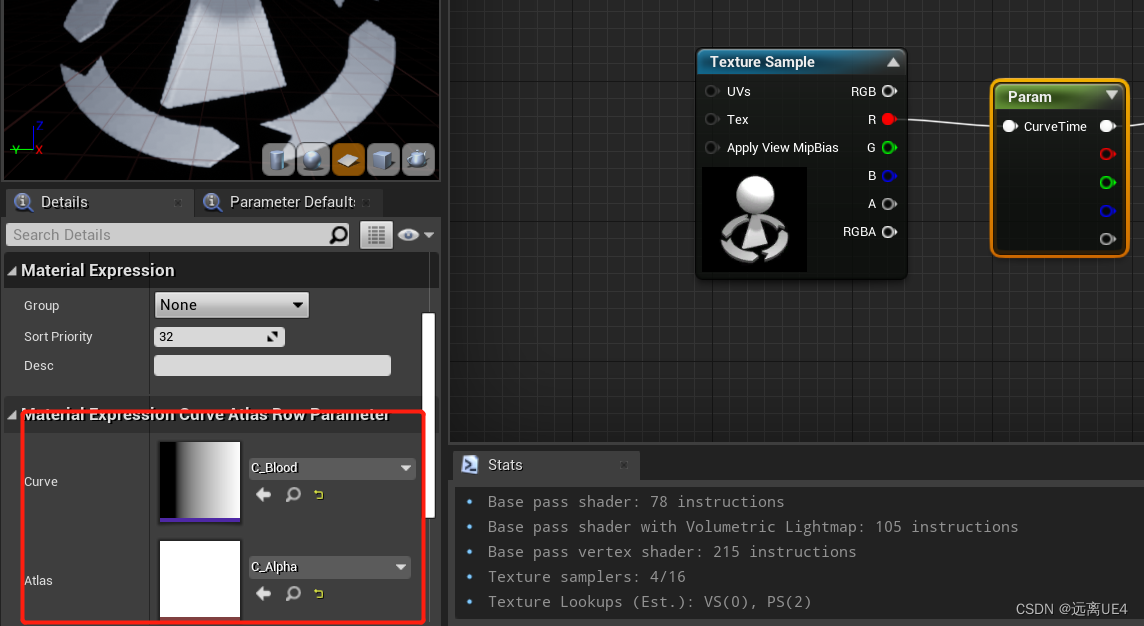

把之前的曲线和CurveAlpha给它

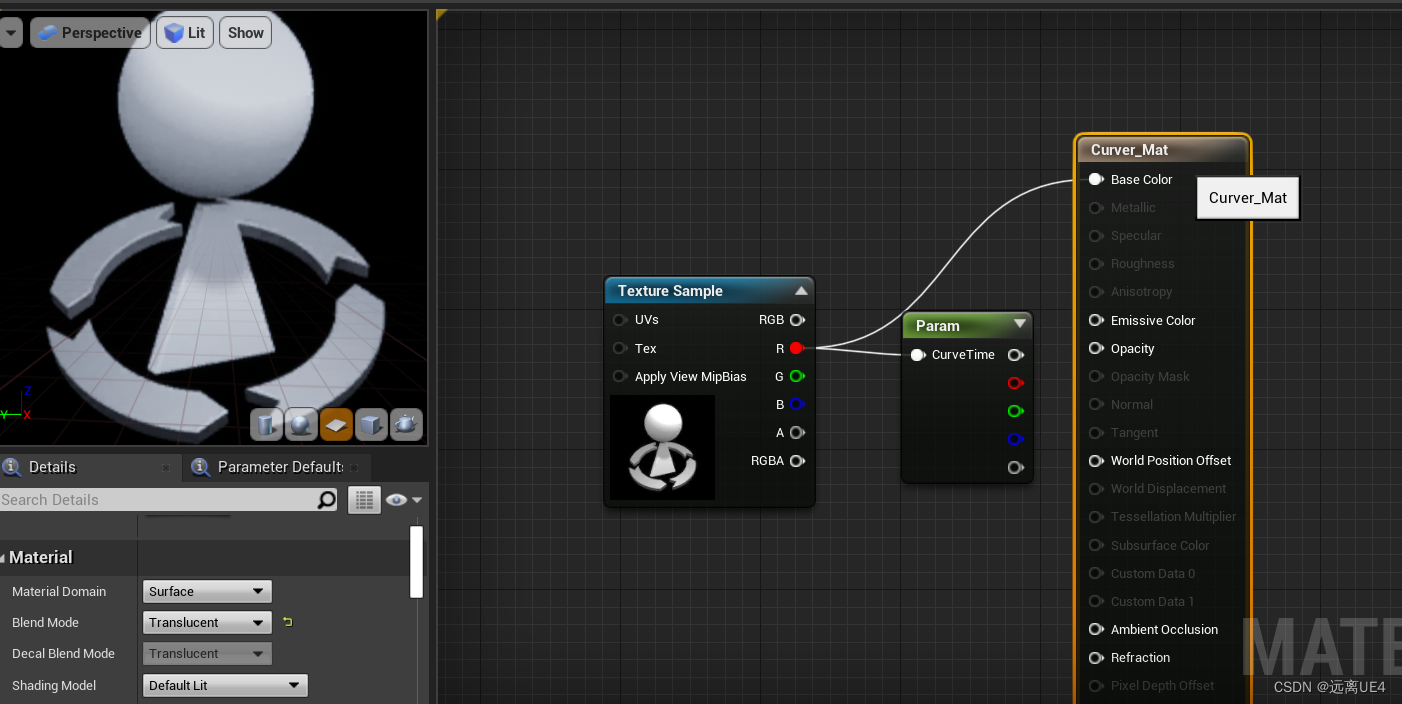

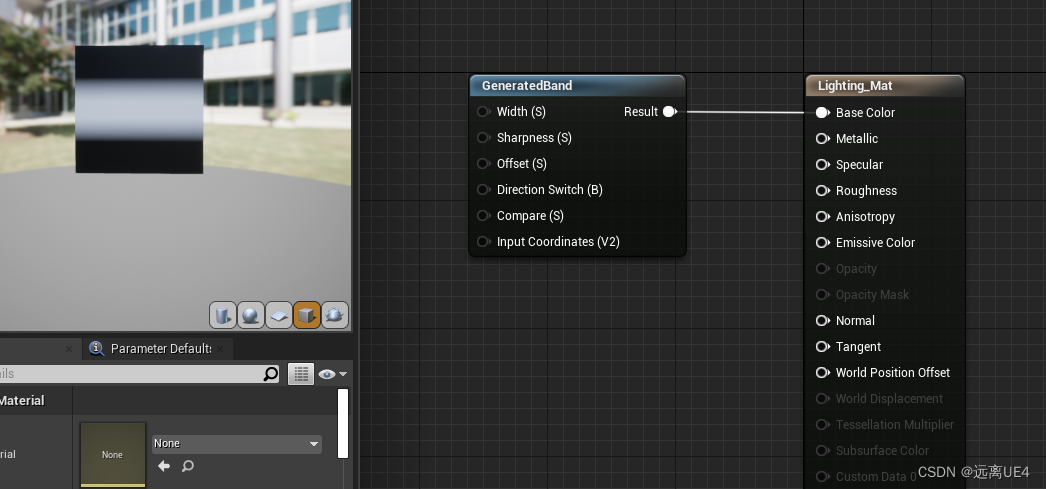

没用曲线的效果

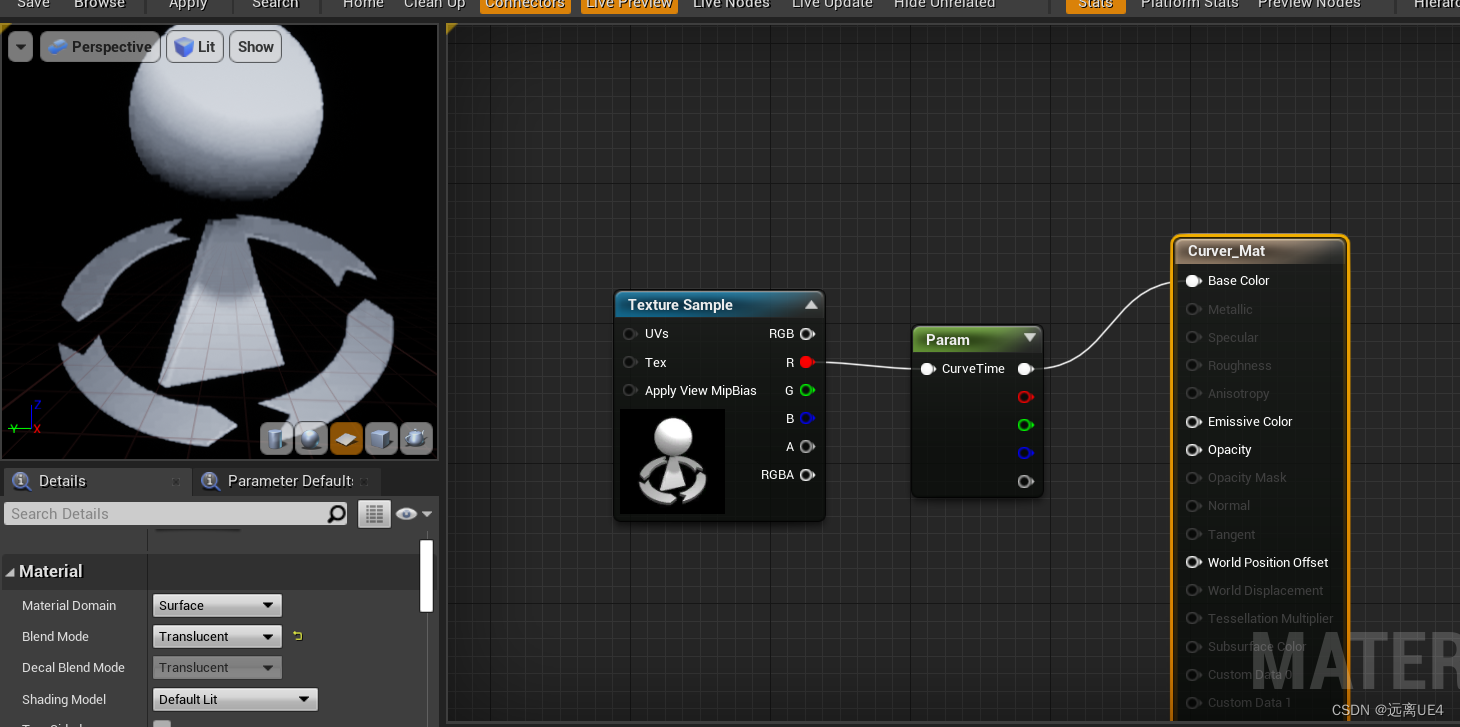

用了立马有黑色变白色的过渡，这里的视觉体验是阴影

Sign：正数输出1，负数输出-1，0输出0

Distance：A到B的距离

示例：

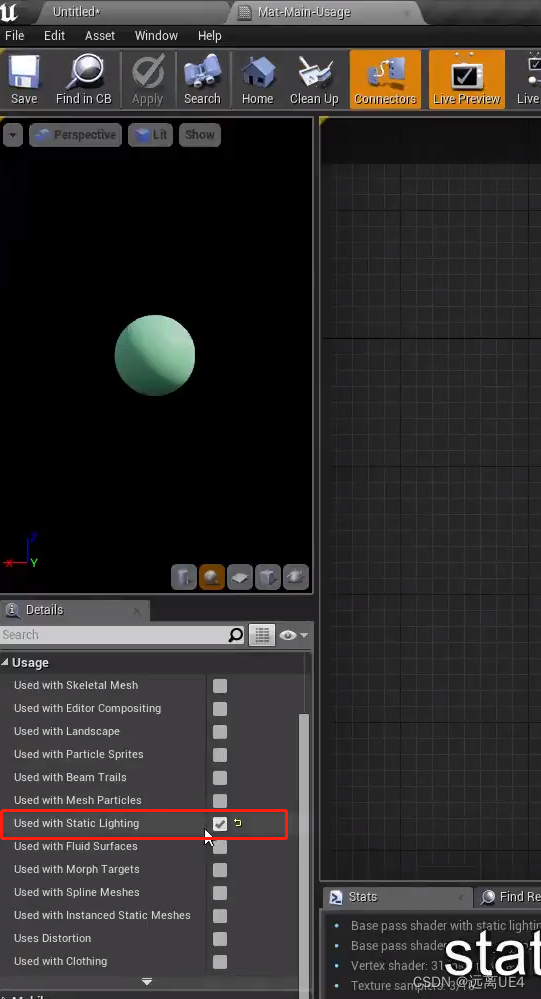

如果这个位置没有选择对应的选项，则对应效果出不来

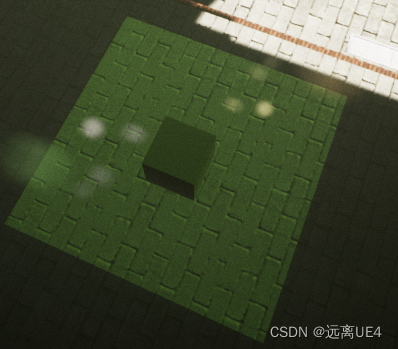

Depth Fade

和其它物体有接触会有一个从1到0的过渡

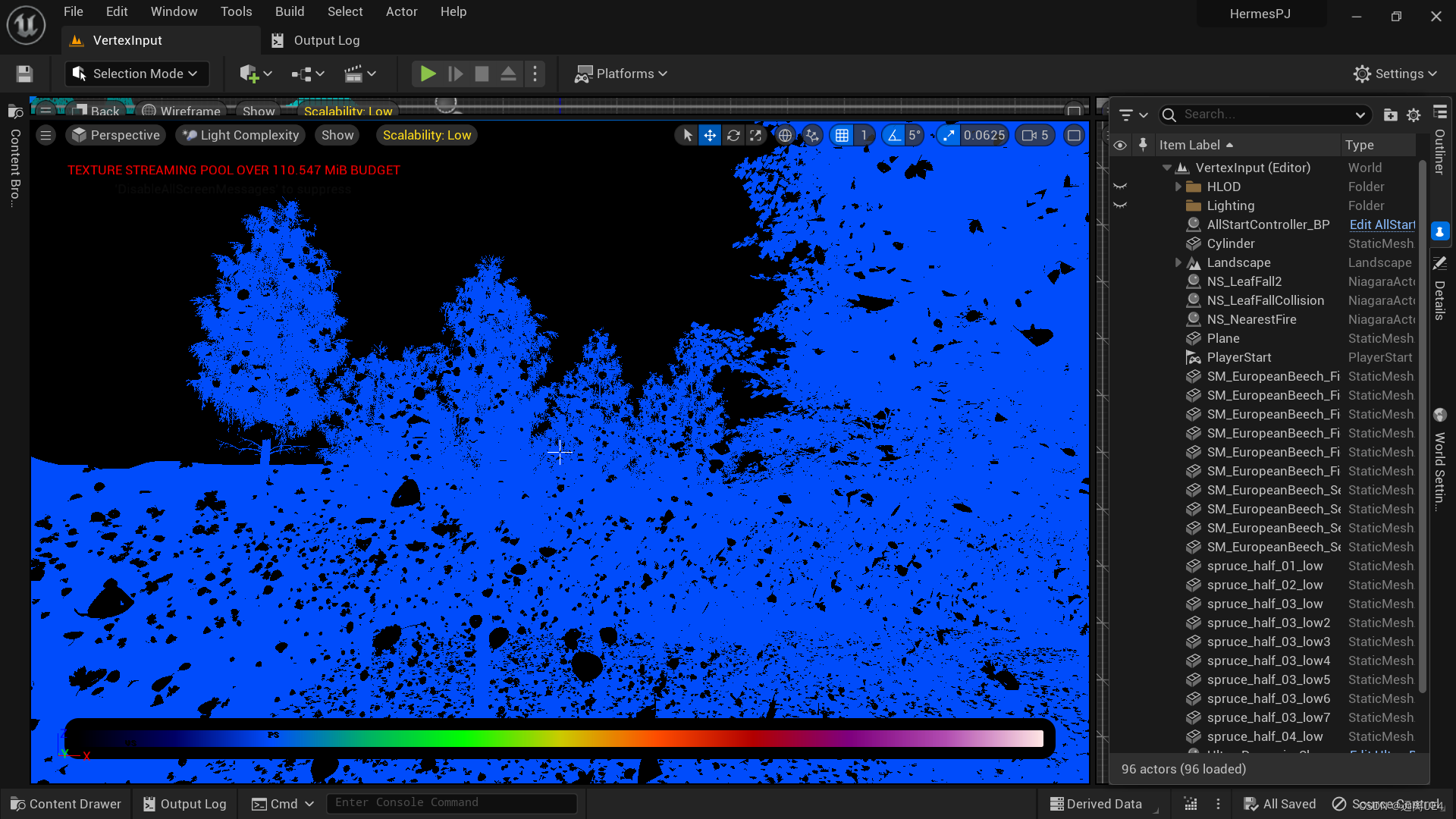

按住ALT+7

这里可以看到各种各样的颜色，越偏右边的颜色，材质的性能消耗越大

材质性能开销参照表

看这里去比对

半透明材质性能开销大的原因：

1、因为材质半透明，所以它会不断的去计算透明后面的像素（半透明物体移动或者玩家视角移动都会重新计算）

2、半透明排序

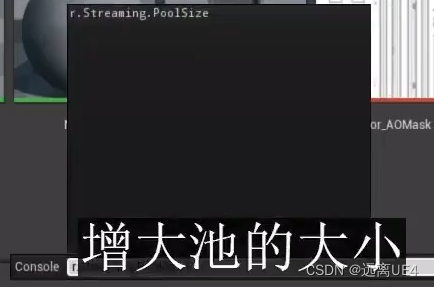

如果纹理池不够了，记得设置大一些，数值是M，我项目上有遇到过

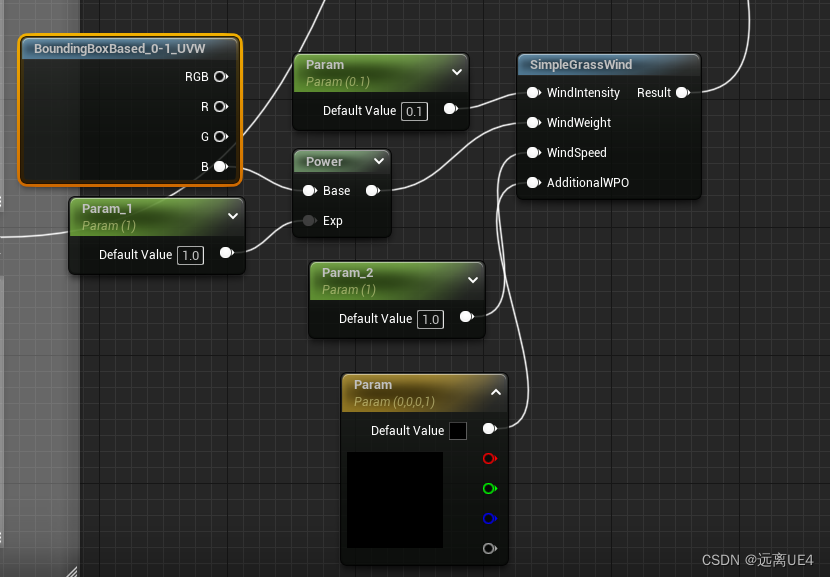

制作草风吹草动
