电阻在PCB上的应用—Part1

一般而言   电阻在PCB上的应用  有以下几个:

1. 阻抗匹配
2. 衰减信号
3. 滤波
4. 上拉电阻跟下拉电阻
5. 分压
6. 限流
7. 预留
8. co-layout
9. 射频落地

阻抗匹配:

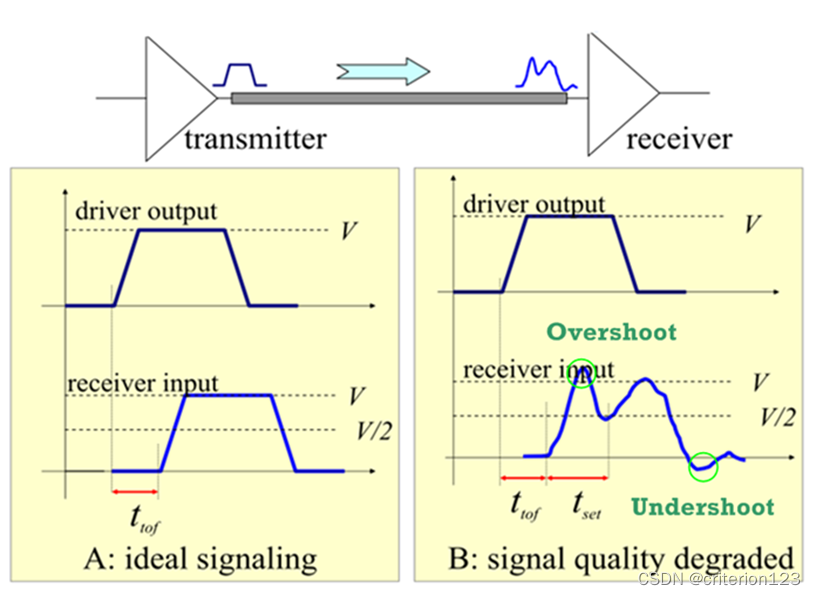

高速讯号会因阻抗不匹配，

而产生Overshoot与Undershoot现象，

导致波形失真，以及使得系统的Noise Margin变小，亦即系统抗噪声干扰的能力变弱

 同时也会产生EMI辐射，产生噪声，造成干扰，因此需作阻抗匹配。

当然终端匹配的方案有许多，最常见的为串联终端，与并联终端。

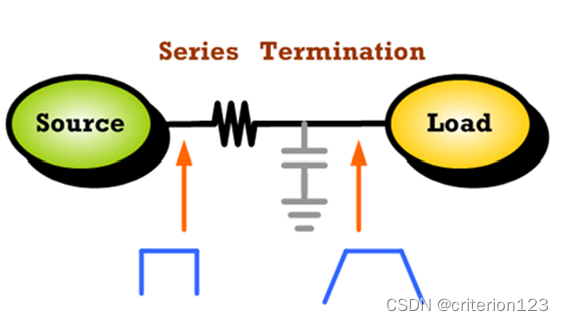

由于传输线与GND间，会有寄生电容，与该串联终端电阻，形成一个RC电路，

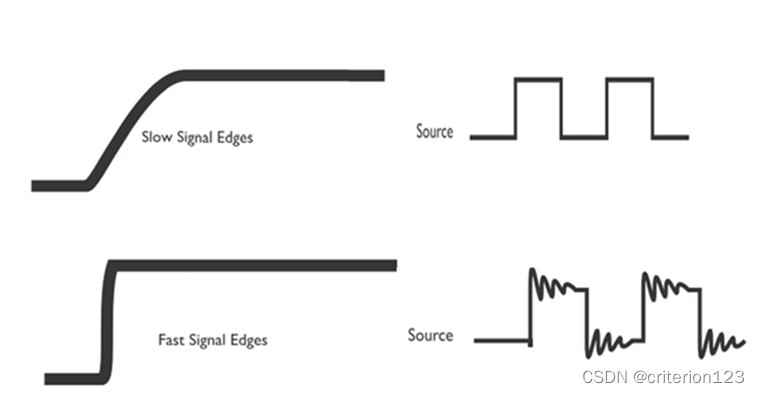

这样就会降低信号边沿的陡峭程度，来抑制辐射干扰与Overshoot现象

并联终端顾名思义，便是在讯号在线，摆放落地电阻，使负载端输入阻抗与传输线的特征阻抗相匹配，达到消除负载端反射的目的。

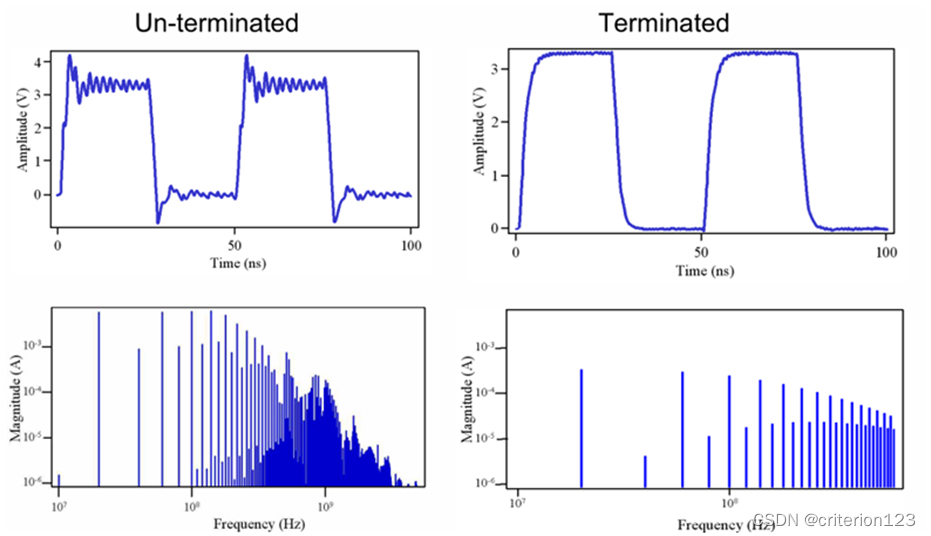

做完终端匹配后，在时域上，其信号Undershoot与Overshoot的现象大为改善，而在频域上，其噪声成份也减少许多。

衰减信号:

在射频量测中  常会看到这种SMA接头的衰减器

主要是为了保护仪器   值的话大小不一

有3dB  6dB  10dB  20dB……等

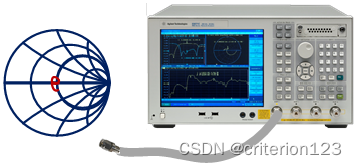

值得一提的是    即便网络分析仪  只接个衰减器   不接任何组件

其S11在Smith Chart也会是在50欧姆附近  而非开路

这是因为  衰减器本来就是由电阻构成

且不会有频率选择性  亦即所有频率的信号  都会转换成热能

不会有反射   其组抗当然只会座落在50 欧姆附近

滤波:

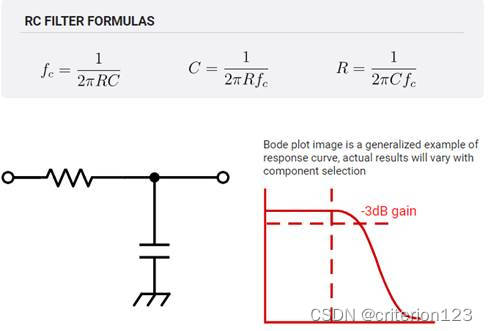

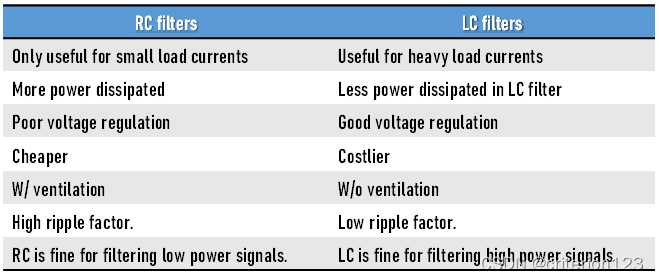

我们先比较一下    RC滤波器跟LC滤波器比较



因为电阻没有频率选择性   对于任何频率的信号  都具有衰减作用

换言之   如果放在高负载电流的走线  例如电源     固然噪声会被衰减

但同时  因为也会因为高电流之故  使得即便电阻值很小

都会有严重的IR Drop (V =IR)

因此RC滤波器  通常会用在控制讯号  这类电流较低的走线

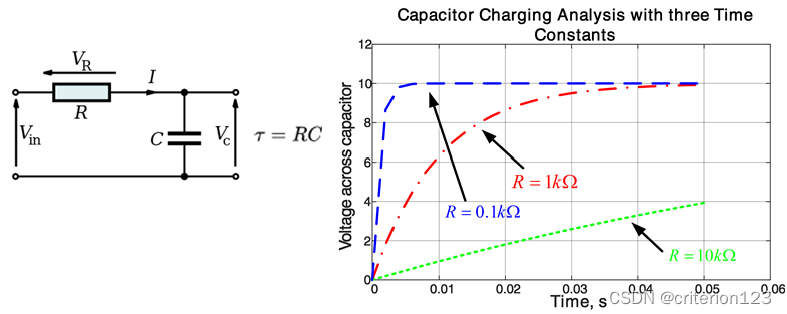

而RC滤波器   还有一点要考虑  就是时间常数

时间常数   与电阻跟电容  都成正比

这意味着   如果你要滤除  较低频的噪声

根据公式   其电阻值与电容值  都会较大

自然时间常数就大

若应用在电源走线   较大的电阻值   除了会产生前述的IR Drop

还会因为较大的时间常数   使得电源变化速度有可能跟不上

换言之  如果是WIFI的射频功放电源  因为WIFI是分时多任务

其功放会On->Off->On->Off->……..

不会一直开着

若电源采用RC滤波  就可能会影响其性能

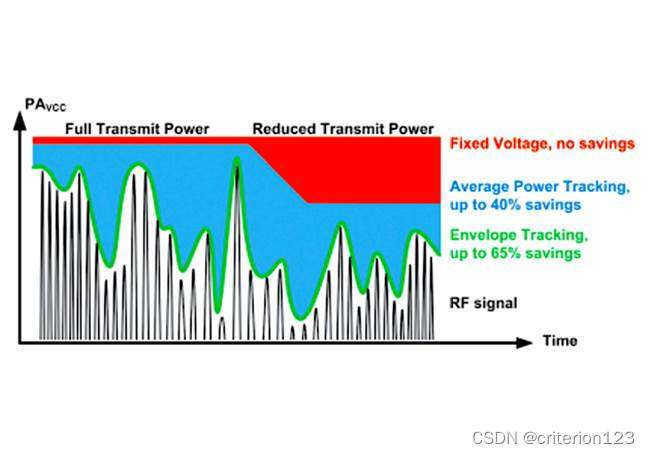

而LTE采用的包络追踪技术  其电源更是会紧跟着射频信号的包络变化

如果电源端采用RC滤波   就可能会因为时间常数之故

使得电源变化速度跟不上

要嘛产生无谓的热能浪费  要嘛使得线性度下降

而因为电感与电容的公式:

使得加了LC滤波器后  电压跟电流  都不会瞬间突变

故Ripple相较于RC滤波器会较低

上拉电阻跟下拉电阻

上拉电阻跟下拉电阻   最主要目的是

避免引脚上的电压  有所浮动  进而误动作

换言之  可以将引脚上的电压  固定箝制在高电压  或低电压[2]

我们来看一个例子[1]

某无线网卡上电后，不做任何操作，其功放的表面温度很高，后来发现为误触发现象所导致。

由于PA_EN是一个很敏感的引脚，具有高阻抗

依据V = IR   稍微一点微弱的电流   就会产生电压  进而误动作

换言之，虽然不作任何操作，但因误触发，使得此时功放并非处于真正的静态，

因而消耗大量电流，使温度升高。

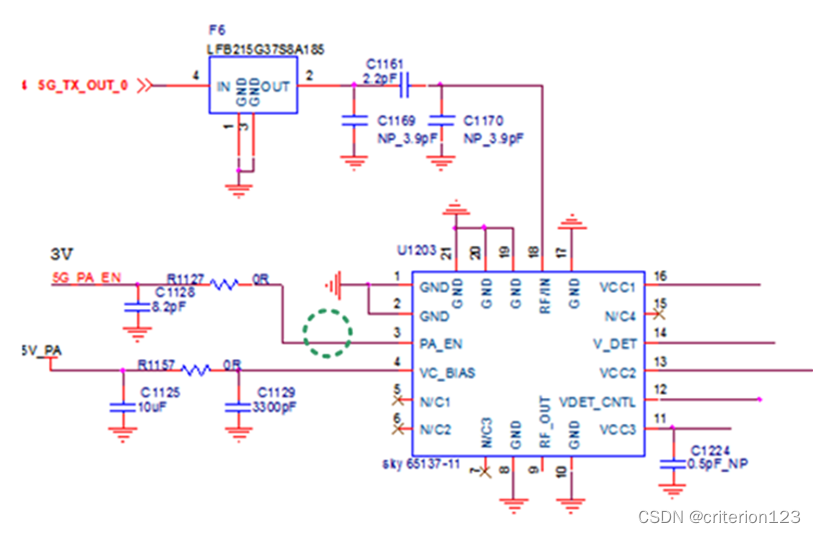

后来在PA_EN用一颗10K电阻下拉到地(绿圈处)，使静态下的PA_EN  可以箝制在0V  不会误动作

功放处于真正关闭状态，解决了功放的发热问题。

参考文献

[1]  磁珠(Bead)_电感(L)_电阻(R)_电容(C)于噪声抑制上之剖析与探讨

[2]  What are Pull-Up or Pull-Down Resistors?
