一、前言
在手语视频识别中，视频序列大约有几十甚至上百张图片，因此手语识别数据集由万张以上图片组成，需要检测大量的数据样本。
对手语中的手势检测任务，可将它作为目标检测的一个分支，视为分类回归任务。从中国手语的图例来看，可以得到以下几个特性：
- 手语图像序列中，左右手有着不同的形状轨迹信息，人手因运动而产生模糊的情况经常出现。运动中存在大量的双手相交或接触的情况，人手不断进行着单手向双手，双手向单手之间的过渡转换，而且具有单双手难以区分的特点；
- 手语中的手势伴随着人脸，手臂等大量类肤色区域的干扰，并且经常出现手与脸之间，手与手臂之间的遮挡

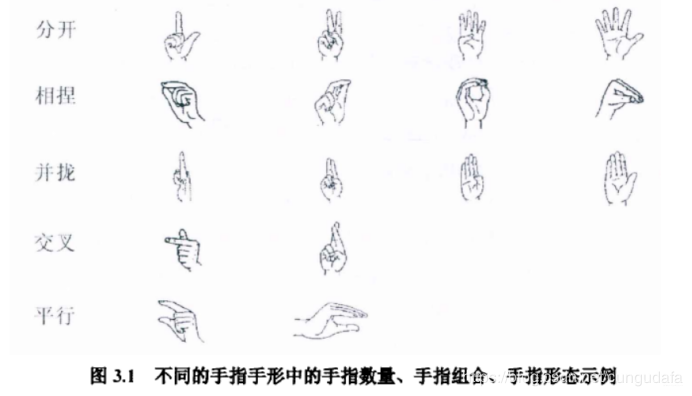

- 手势区域小却包含丰富的信息，由于手语中手形复杂多变而且特殊手形多，但是手势在图片中却总是只有很少的像素区域，而且往往分辨率低；
- 中小词汇量手语识别中需要用到大量（几千个）的手语视频序列，每21个视频序列大约有百张图片，因此手语识别数据集由万张以上图片组成，需要检测大量的数据样本。
二、入门参考–mnist数据集
环境：win10 + anaconda3 + TensorFlow 2 + keras
第一步：安装包
- 精确除法
- tf 深度学习模型
- keras是tf2最经典的数据集处理工具，深度学习模型的设计、调试、评估、应用和可视化
- plt 绘图
from __future__ import absolute_import, division, print_function, unicode_literals
import tensorflow as tf
from tensorflow.keras import datasets, layers, models
import matplotlib.pyplot as plt
第二步：下载数据集（可以在线下载）

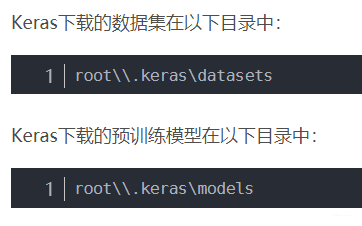

注意：

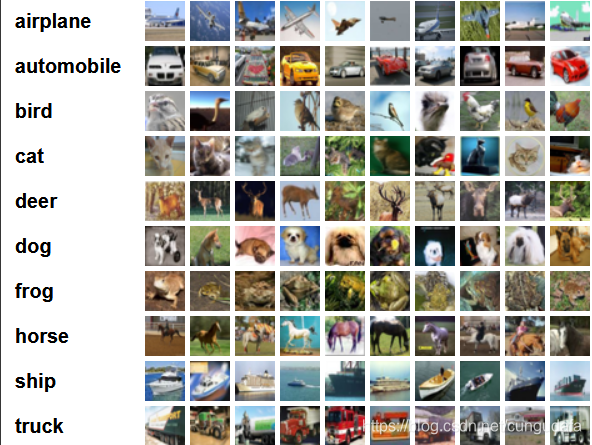

官网示例——CIFAR10数据集
该数据集共有60000张彩色图像，这些图像是32*32，分为10个类，每类6000张图。
(train_images, train_labels), (test_images, test_labels) = datasets.cifar10.load_data()
# Normalize pixel values to be between 0 and 1
train_images, test_images = train_images / 255.0, test_images / 255.0
或者：（后面我用的这一个演示）
经典示例——mnist数据集
这是手写数字的数据集，来自美国国家标准与技术研究所, National Institute of Standards and Technology (NIST). 训练集 (training set) 由来自 250 个不同人手写的数字构成, 其中 50% 是高中学生, 50% 来自人口普查局 (the Census Bureau) 的工作人员. 测试集(test set) 也是同样比例的手写数字数据.
from __future__ import absolute_import, division, print_function, unicode_literals
import matplotlib.pyplot as plt
import tensorflow as tf
from tensorflow.keras import datasets, layers, models
(x_train, y_train), (x_test, y_test) = datasets.mnist.load_data()
print(x_train.shape, ' ', y_train.shape)
print(x_test.shape, ' ', y_test.shape)

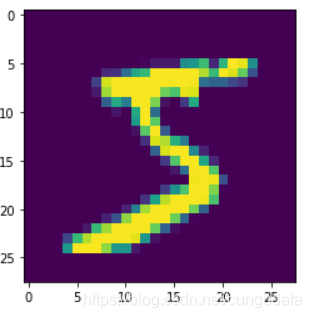

import matplotlib.pyplot as plt
plt.imshow(x_train[0])
plt.show()
统一数据集大小
x_train = x_train.reshape((-1,28,28,1))
x_test = x_test.reshape((-1,28,28,1))
第三步：构建模型
通过堆叠图层构建tf.keras.Sequential模型。选择用于训练的优化器和损失函数：
#构造网络
model = models.Sequential()
#卷积层
model.add(layers.Conv2D(input_shape=(x_train.shape[1], x_train.shape[2], x_train.shape[3]),
filters=32, kernel_size=(3,3), strides=(1,1), padding='valid',
activation='relu'))
#池化层
model.add(layers.MaxPool2D(pool_size=(2,2)))
#全连接层
model.add(layers.Flatten())
model.add(layers.Dense(32, activation='relu'))
# 分类层
model.add(layers.Dense(10, activation='softmax'))
#模型配置
model.compile(optimizer='adam',
loss='sparse_categorical_crossentropy',
metrics=['accuracy'])

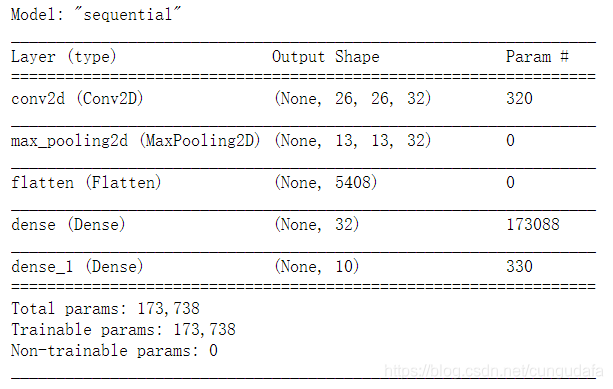

model.summary() # 显示模型的架构
模型这里很重要，选取网络模型有卷积神经网络CNN之经典LeNet-5层模型，进化到AlexNet模型，大家可以到网上搜索。这里是重难点！！！
本次参考的模型源于：tf2实现cnn对mnist分类
第四步：编译和训练模型
epochs的次数就是你即将训练的次数，训练次数越多越精确，也越耗时。
#模型训练
history = model.fit(x_train, y_train, batch_size=64, epochs=5, validation_split=0.1)
5次迭代效果：

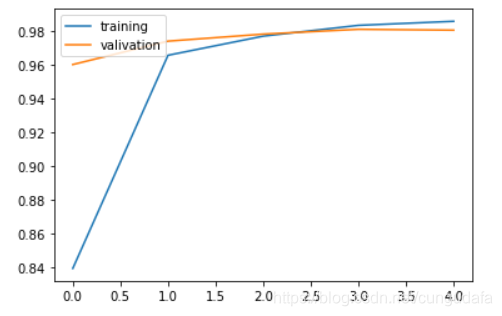

第五步：评估模型
plt.plot(history.history['accuracy'])
plt.plot(history.history['val_accuracy'])
plt.legend(['training', 'valivation'], loc='upper left')
plt.show()
test_loss, test_acc = model.evaluate(test_images, test_labels)
print(test_loss, test_acc)
简单的CNN网络模型识别率98%😅牛，如果再调调参岂不是…
总结： CNN的过程
这里放一个完整的片段：
from __future__ import absolute_import, division, print_function, unicode_literals
import matplotlib.pyplot as plt
import tensorflow as tf
from tensorflow.keras import datasets, layers, models
#加载模型
(x_train, y_train), (x_test, y_test) = datasets.mnist.load_data()
#查看数据集的容量
print(x_train.shape, ' ', y_train.shape)
print(x_test.shape, ' ', y_test.shape)
#查看一张图片
import matplotlib.pyplot as plt
plt.imshow(x_train[0])
plt.show()
#调整图片的比例大小
x_train = x_train.reshape((-1,28,28,1))
x_test = x_test.reshape((-1,28,28,1))
#构造网络
model = models.Sequential()
#卷积层
model.add(layers.Conv2D(input_shape=(x_train.shape[1], x_train.shape[2], x_train.shape[3]),
filters=32, kernel_size=(3,3), strides=(1,1), padding='valid',
activation='relu'))
#池化层
model.add(layers.MaxPool2D(pool_size=(2,2)))
#全连接层
model.add(layers.Flatten())
model.add(layers.Dense(32, activation='relu'))
# 分类层
model.add(layers.Dense(10, activation='softmax'))
#模型配置
model.compile(optimizer='adam',
loss='sparse_categorical_crossentropy',
metrics=['accuracy'])
model.summary()#显示模型
#模型训练
history = model.fit(x_train, y_train, batch_size=64, epochs=5, validation_split=0.1)
#模型评估
plt.plot(history.history['accuracy'])
plt.plot(history.history['val_accuracy'])
plt.legend(['training', 'valivation'], loc='upper left')
plt.show()
#识别正确率
test_loss, test_acc = model.evaluate(x_train, y_train)
print(test_acc)
三、训练自己的图像数据集
贴一个前人的演示视频：（侵删！）
【手势识别】基于CNN的手势识别
1. 数据集
我们的手语训练集在毕业答辩后开源，先用kaggle上的一部分手势数据集作为测试样本：
下载链接：https://www.kaggle.com/gti-upm/leapgestrecog
（补充说明：下载需要注册，科学上网才能验证。）

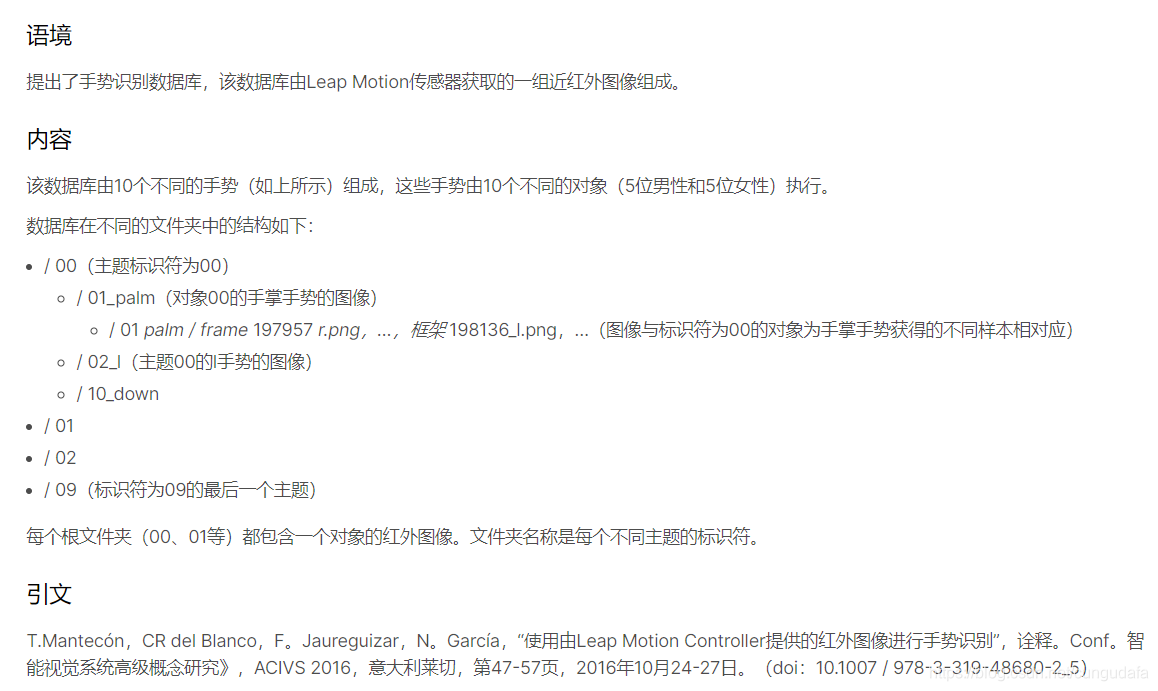

参考数据集有10个手势（1.9G左右）：

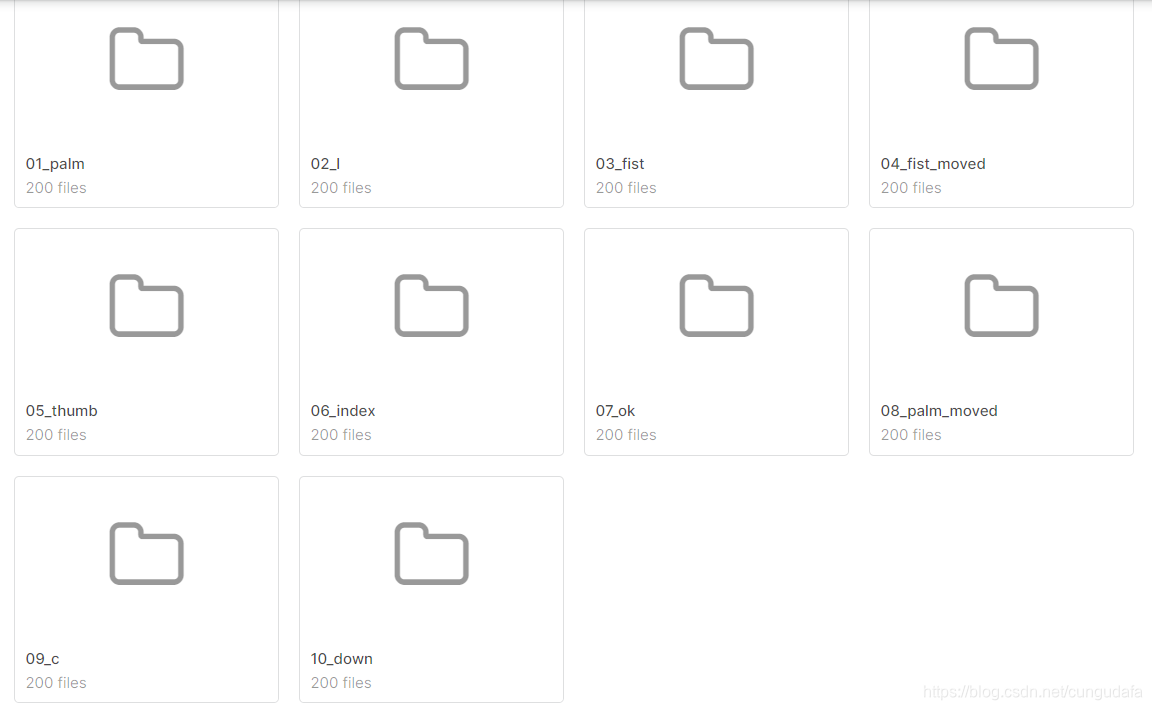

10个手势动作：
2.数据集预处理
（1）图片按0~10类别存放
将分别提取10个人文件夹，每个文件夹有10个手势，每个手势有200张图片；按手势类型汇总（2000张图片）：

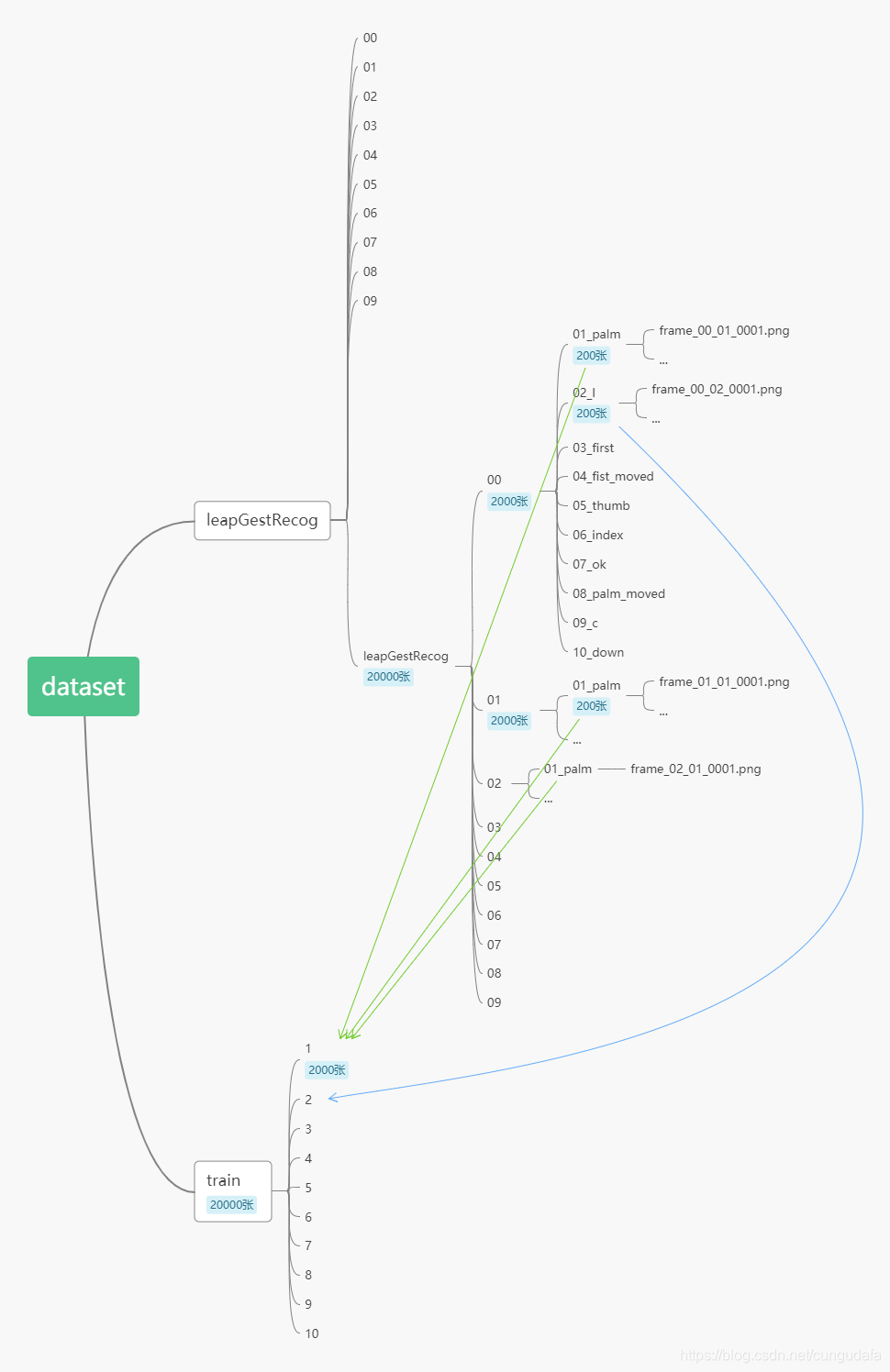

目录整理（将00-09文件夹的图片汇总）
主要是：shutil.move()
import os
import shutil
path = 'D:/myworkspace/dataset/leapGestRecog/leapGestRecog/'
n=0
def modlist(path):
label = 0 #标签
#遍历根目录
for i in os.listdir(path):#00~09个人
file1 = os.path.join(path,i)
for j in os.listdir(file1):##01-10个手势
label=label+1
file2 = os.path.join(file1,j)
print("[INFO]file：%s %s"% (file2,j))
for k in os.listdir(file2):
img_name = os.path.join(file2,k)
path2 ='D:/myworkspace/dataset/leapGestRecog/train/'+str(label)+'/'
if not os.path.exists(path2):
os.makedirs(path2)
shutil.move( img_name , path2+str(k))
print("[INFO]One Person Finished：",file2)
label = 0
print("[INFO]All Finished!")
modlist(path)
移动前后：
3.基于tf2+CNN手势识别
参考：经典猫狗识别案例，识别10种手势。
（1）图像分类
读取全部汇总的图像20000张，将图片按10000:5000:5000比例——分为训练集、验证集和测试集，
目录结构：
10种手势训练图片各1000张，验证图片各500张，测试图片各500张。

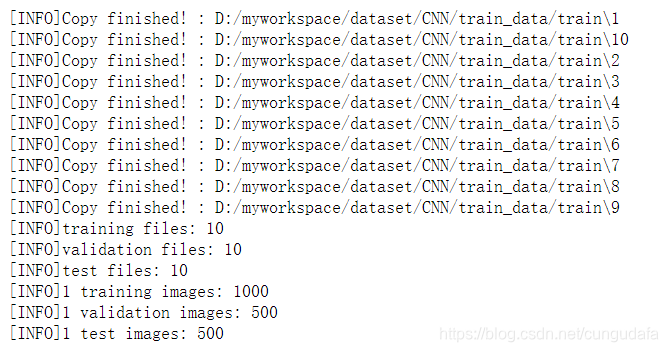

分类代码：
import os, shutil
# The path to the directory where the original
# dataset was uncompressed
original_dataset_dir = 'D:/myworkspace/dataset/leapGestRecog/orig_data/'
# The directory where we will
# store our smaller dataset
base_dir = 'D:/myworkspace/dataset/CNN/train_data/'
if not os.path.exists(base_dir):
os.makedirs(base_dir)
# Directories for our training,
# validation and test splits
train_dir = os.path.join(base_dir, 'train')
if not os.path.exists(train_dir):
os.mkdir(train_dir)
validation_dir = os.path.join(base_dir, 'validation')
if not os.path.exists(validation_dir):
os.mkdir(validation_dir)
test_dir = os.path.join(base_dir, 'test')
if not os.path.exists(test_dir):
os.mkdir(test_dir)
for num in os.listdir(original_dataset_dir):#1~10
#文件夹1~10
train_idx_dir = os.path.join(train_dir,num)
if not os.path.exists(train_idx_dir):
os.mkdir(train_idx_dir)
validation_idx_dir = os.path.join(validation_dir, num)
if not os.path.exists(validation_idx_dir):
os.mkdir(validation_idx_dir)
test_idx_dir = os.path.join(test_dir, num)
if not os.path.exists(test_idx_dir):
os.mkdir(test_idx_dir)
#
original_idx_dir = original_dataset_dir+'/'+num
#print(original_idx_dir)
j =0
for fname in os.listdir(original_idx_dir):#1有2000张
if j<1000:# Copy next 1000 images to train_idx_dir
src = os.path.join(original_idx_dir, fname)
dst = os.path.join(train_idx_dir, fname)
shutil.copyfile(src, dst)
elif (j>=1000 and j<1500):# Copy next 500 images to validation_idx_dir
src = os.path.join(original_idx_dir, fname)
dst = os.path.join(validation_idx_dir, fname)
shutil.copyfile(src, dst)
elif (j>=1500):# Copy next 500 images to test_idx_dir
src = os.path.join(original_idx_dir, fname)
dst = os.path.join(test_idx_dir, fname)
shutil.copyfile(src, dst)
j=j+1
print("[INFO]Copy finished! :",train_idx_dir)
print('[INFO]training files:', len(os.listdir(train_dir)))
print('[INFO]validation files:', len(os.listdir(validation_dir)))
print('[INFO]test files:', len(os.listdir(test_dir)))
print('[INFO]1 training images:', len(os.listdir(train_dir+"/1/")))
print('[INFO]1 validation images:', len(os.listdir(validation_dir+"/1/")))
print('[INFO]1 test images:', len(os.listdir(test_dir+"/1/")))
（2）预处理
- 所有图片（20000张）重设尺寸大小为150x150大小
- ImageDataGenerator就像一个把文件中图像转换成所需格式的转接头
from keras.preprocessing.image import ImageDataGenerator
train_datagen = ImageDataGenerator(rescale=1./255)
validation_datagen=ImageDataGenerator(rescale=1./255)
test_datagen = ImageDataGenerator(rescale=1./255)
train_generator = train_datagen.flow_from_directory(train_dir,
target_size=(150, 150),
batch_size=20,
class_mode='binary')
validation_generator = validation_datagen.flow_from_directory(validation_dir,
target_size=(
150, 150),
batch_size=20,
class_mode='binary')
test_generator = test_datagen.flow_from_directory(test_dir,
target_size=(150, 150),
batch_size=20,
class_mode='binary')
要把图像读取格式改为TensorFlow读取的格式；这一步卡了我很多天，因为TensorFlow2用的图像读取方式和TensorFlow1的方式大有修改，难受！这里注意
（3）构建卷积神经网络
-
搭建模型

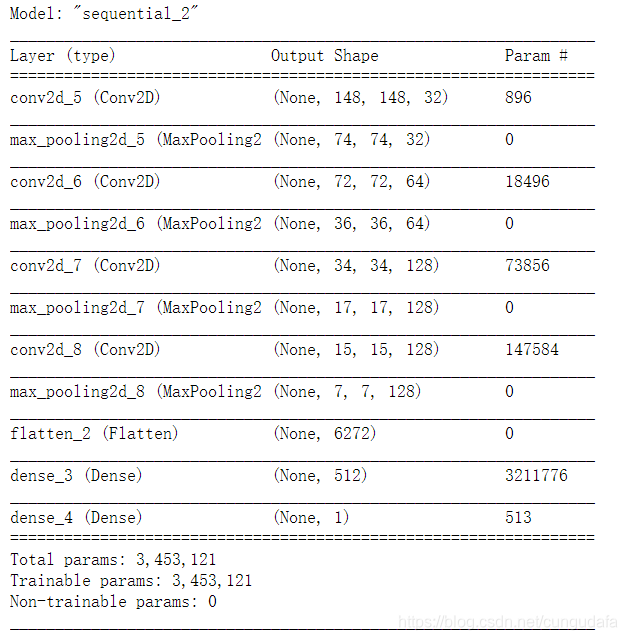

model.summary()输出模型各层的参数状况
模型参考的猫狗训练集采用的模型，至于正则化、图像增强、参数选取等操作，后续会根据需要来进行。from keras import layers from keras import models model = models.Sequential() model.add(layers.Conv2D(32, (3, 3), activation='relu', input_shape=(150, 150, 3))) model.add(layers.MaxPooling2D((2, 2))) model.add(layers.Conv2D(64, (3, 3), activation='relu')) model.add(layers.MaxPooling2D((2, 2))) model.add(layers.Conv2D(128, (3, 3), activation='relu')) model.add(layers.MaxPooling2D((2, 2))) model.add(layers.Conv2D(128, (3, 3), activation='relu')) model.add(layers.MaxPooling2D((2, 2))) model.add(layers.Flatten()) model.add(layers.Dense(512, activation='relu')) model.add(layers.Dense(1, activation='sigmoid')) model.summary()
-
模型配置
model.compile()优化器(loss：计算损失，这里用的是交叉熵损失,metrics: 列表，包含评估模型在训练和测试时的性能的指标)#模型配置 from keras import optimizers model.compile(optimizer=optimizers.RMSprop(lr=1e-4), loss='binary_crossentropy', metrics=['acc']) -
模型大小
for data_batch,label_batch in train_generator: print("data batch shape:",data_batch.shape) print("labels batch shape:",label_batch) break
（4）训练模型
这里epochs=10只训练了10次
#模型训练
history = model.fit_generator(
train_generator,
steps_per_epoch=100,
epochs=10,
validation_data=validation_generator,
validation_steps=50)

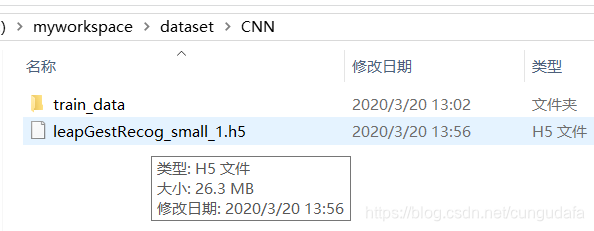

#保存模型
model.save('D:/myworkspace/dataset/CNN/leapGestRecog_small_1.h5')

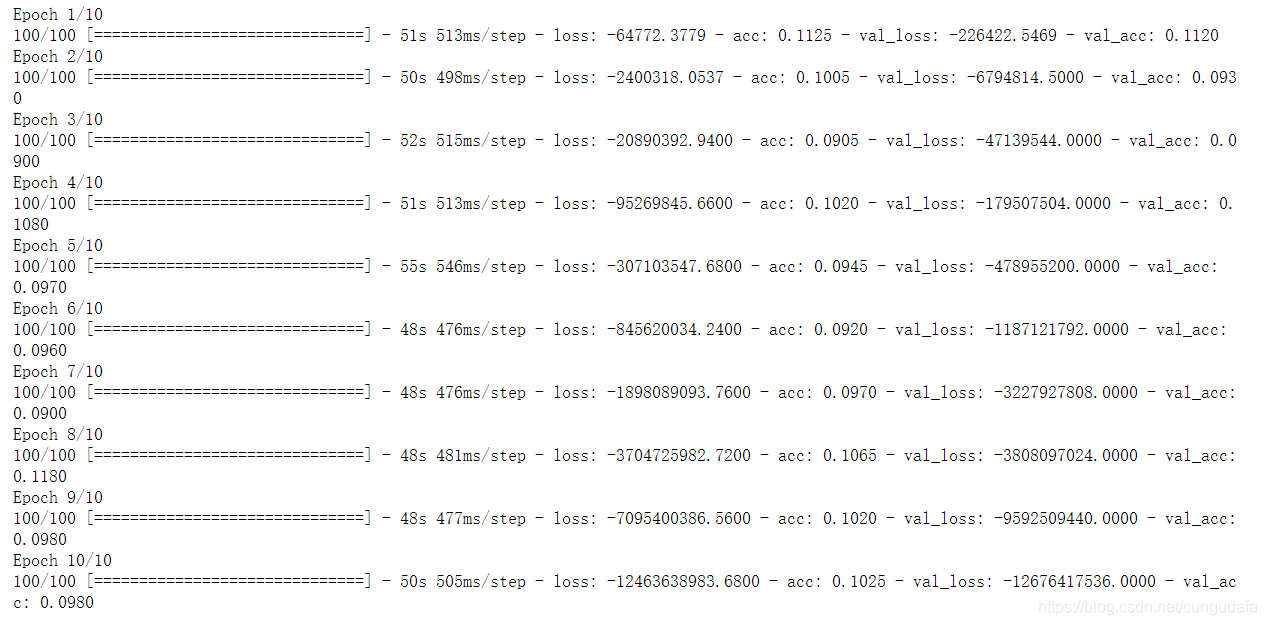

（基本上CPU1分钟跑一次epochs，这里有条件的话还是上GPU）
loss 损失函数值，与你定义的损失函数值相关
acc 准确率
mean_absolute_error 平均绝对误差
前面带val_表示你的模型在验证集上进行验证时输出的这三个值，验证在每个epoch后进行
一个选拔的故事（acc,loss,val_acc,val_loss的区别)：
http://www.pianshen.com/article/5415291383/

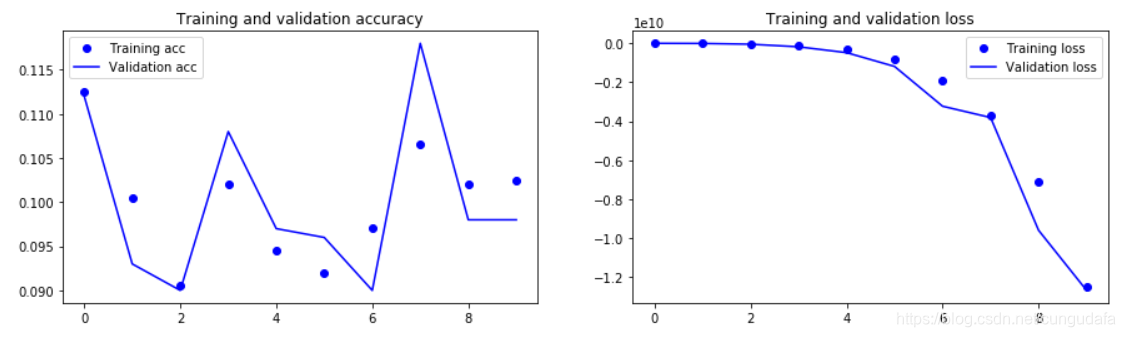

（5）模型评估
- 结果可视化
#结果可视化
import matplotlib.pyplot as plt
acc = history.history['acc']
val_acc = history.history['val_acc']
loss = history.history['loss']
val_loss = history.history['val_loss']
epochs = range(len(acc))
plt.figure(figsize=(15,4))
plt.subplot(1,2,1)
plt.plot(epochs, acc, 'b', label='Training acc',color='green')
plt.plot(epochs, val_acc, 'b', label='Validation acc')
plt.title('Training and validation accuracy')
plt.legend()
plt.subplot(1,2,2)
plt.plot(epochs, loss, 'bo', label='Training loss',color='green')
plt.plot(epochs, val_loss, 'b', label='Validation loss')
plt.title('Training and validation loss')
plt.legend()
plt.show()
由结果来看，拟合效果也是比较好的。目前只迭代了10次，如果加强到30,100次，效果会更好。
除此之外，还可以运用 图片增强的方法、增加模型结构 进行调整模型，能够大幅度提升准确率。

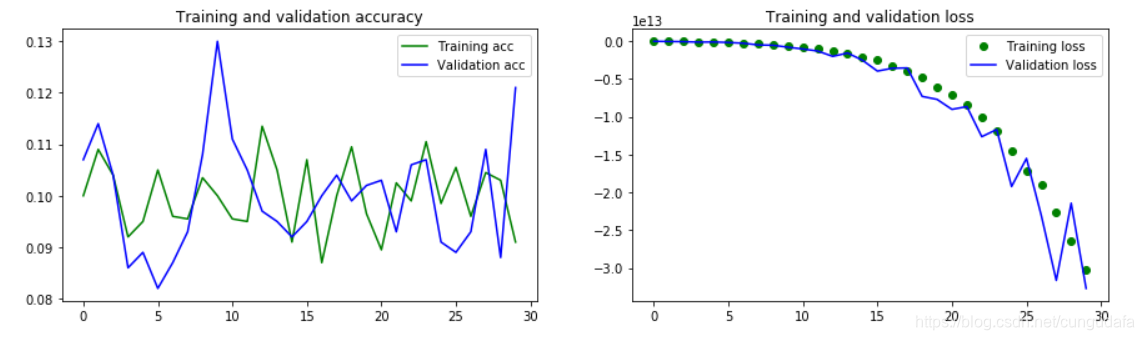

30次效果：
补充学习：模型评估的方法
模型运用：
from keras.models import load_model
model = load_model('D:/myworkspace/dataset/CNN/leapGestRecog_small_1.h5')
#查看模型结构
model.summary()
#一张测试图（不在训练图集）
img_path = 'D:/myworkspace/dataset/CNN/train_data/test/1/frame_07_01_0105.png'
# We preprocess the image into a 4D tensor
from keras.preprocessing import image
import numpy as np
img = image.load_img(img_path, target_size=(150, 150))
img_tensor = image.img_to_array(img)
img_tensor = np.expand_dims(img_tensor, axis=0)
# Remember that the model was trained on inputs
# that were preprocessed in the following way:
img_tensor /= 255.
# Its shape is (1, 150, 150, 3)

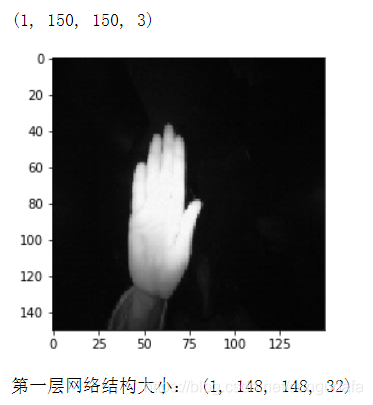

print(img_tensor.shape)
import matplotlib.pyplot as plt
#第一层图片
plt.imshow(img_tensor[0])
plt.show()
from keras import models
layer_outputs=[layer.output for layer in model.layers[:8]]
activation_model=models.Model(inputs=model.input,outputs=layer_outputs)
activations = activation_model.predict(img_tensor)
first_layer_activation=activations[0]
print('第一层网络结构大小：',first_layer_activation.shape)

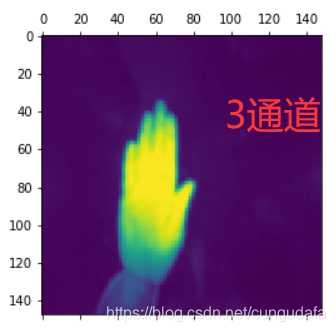

#第三个通道的图片
plt.matshow(first_layer_activation[0,:,:,3],cmap="viridis")
plt.show()

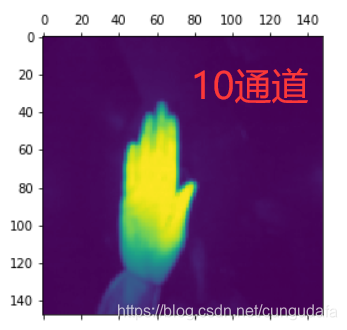

#第10个通道图片
plt.matshow(first_layer_activation[0,:,:,30],cmap="viridis")
plt.show()
可对每个通道模型进行分析调整：
四、源码
本次笔记：
https://gitee.com/cungudafa/Python-notes/blob/master/CNN/CNNtest.ipynb
总结：
CNN卷积神经网络能解决：
我们从二维图片只能提取前景特征的弊端，仅靠前景图片学习训练，容易受移动和遮挡等因素。
扫一扫
841
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
