OFDM系统中基于dmrs导频的时间跟踪、频率跟踪算法

在OFDM系统中，为了估计出信号传输遇到的时间偏移和频率偏移，可以采用导频进行估计。

发射端模型假设

我们假设如下模型：
一个时隙有14个ofdm符号，每个符号有1024个子载波。
其中792个子载波是数据子载波，232个子载波是空载波。
其中OFDM3和OFDM13的792个子载波中含有dmrs导频符号(频域)。

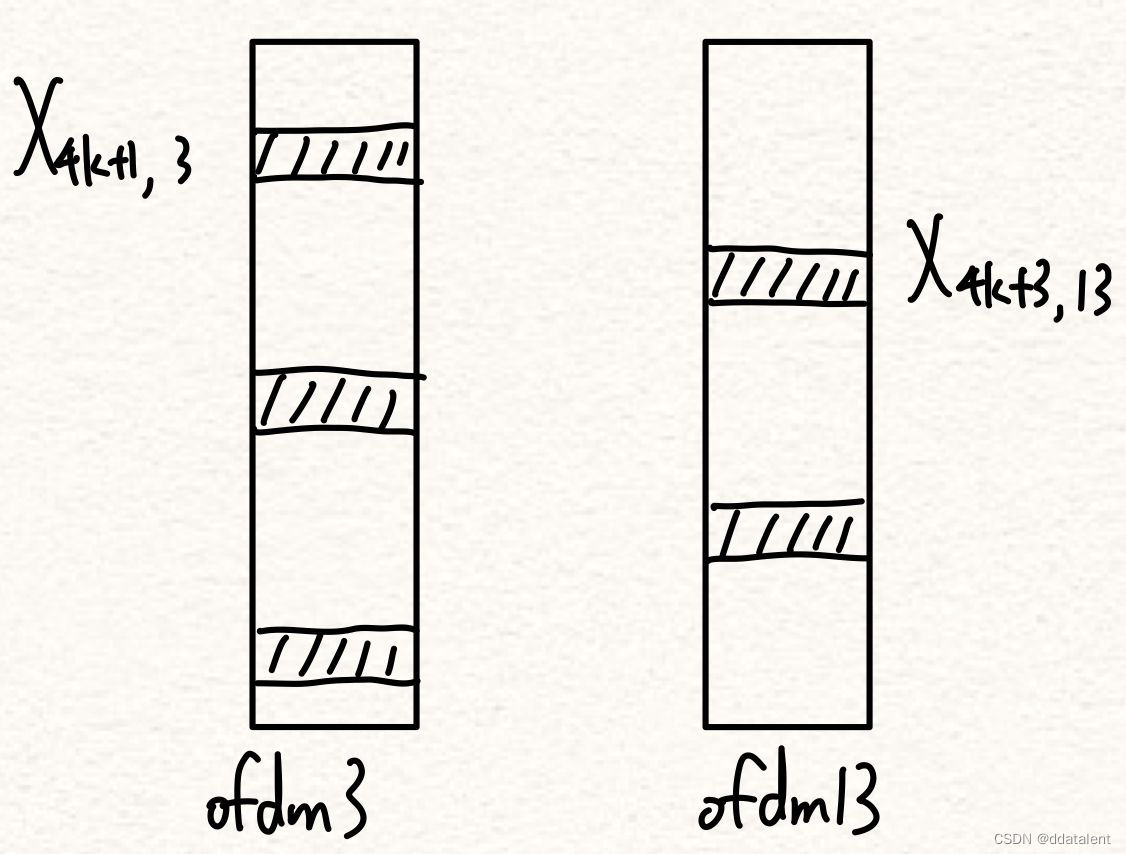

图中所示分别为ofdm3和ofdm13的频域帧结构，阴影部分为dmrs导频，其他地方为空。ofdm3和ofdm13的导频结构正交，导频间隔4个子载波，在792个有效子载波中共有198个导频符号。

$$X_{4k+1,3}表示ofdm3中导频位置为第4k+1个子载波，k=0-197$$$$X_{4k+3,13}表示ofdm13中导频位置为第4k+3个子载波，k=0-197$$

构建发射端模型为：
$$x_{n,M}=\frac{1}{N}\sum _{k=-512}^{511}{X}_{k,M}{e}^{j\frac{2\pi nk}{N}},n=1-1024$$

$x_{n,M}$为时域第M个ofdm符号的第n个码片，$X_{k,M}$为频域第M个ofdm符号的第k个子载波符号。
经过信道传输后，引入时延$\tau$和频偏$f_d$

接收端模型假设

则接收端接收模型可表示为：
$$y_{n,M}=h⨂x_{n-\tau ,M}{e}^{j2\pi f_d{t}_M}+w_{n,M}$$
其中，$t_M$表示接收到ofdm M的时间，不妨假设$t_3=0$，$t_{13}=△t$。$w_{n,M}$表示噪声。
假设信道是时域上不变，频域上变化的。即对于同一个子载波，不同时间的信道响应是相同的。但是同一时间，不同子载波的信道响应不相同。
将上式转换为频域表达式可得
$$Y_{k,3}=H_k{X}_{k,3}{e}^{-j\frac{2\pi k}{N}\tau }+W_{k,3}$$
$$Y_{k,13}=H_k{X}_{k,13}{e}^{-j\frac{2\pi k}{N}\tau }{e}^{j2\pi f_d△t}+W_{k,13}$$

观察第一个表达式我们可以得知，时延$\tau$产生的相偏影响对于同一个ofdm符号的不同子载波是不同的，但是与时间无关，也就是对每个ofdm符号的影响是相同的。

观察第二个表达式我们可以得知，频偏$f_d$对ofdm系统产生的相偏影响与时间t有关，和子载波k无关。也就是对于不同ofdm符号的影响是不同的，但是对于同一个ofdm符号的不同子载波是相同的

我们的目的就是估计出时延$\tau$和频偏$f_d$

时延估计（时间跟踪）

在已知导频的情况下，我们只需要提取出导频位置的子载波进行如下计算（*表示共轭）：
$$Y_{4k+1,3}{X}_{4k+1,3}^{\ast }=|X_{4k+1,3}{|}^2{H}_{4k+1}{e}^{-j\frac{2\pi (4k+1)}{N}\tau }+W_{4k+1,3}$$
$$Y_{4k+3,13}{X}_{4k+3,13}^{\ast }=|X_{4k+3,13}{|}^2{H}_{4k+3}{e}^{-j\frac{2\pi (4k+3)}{N}\tau }{e}^{j2\pi f_d△t}+W_{4k+3,3}$$

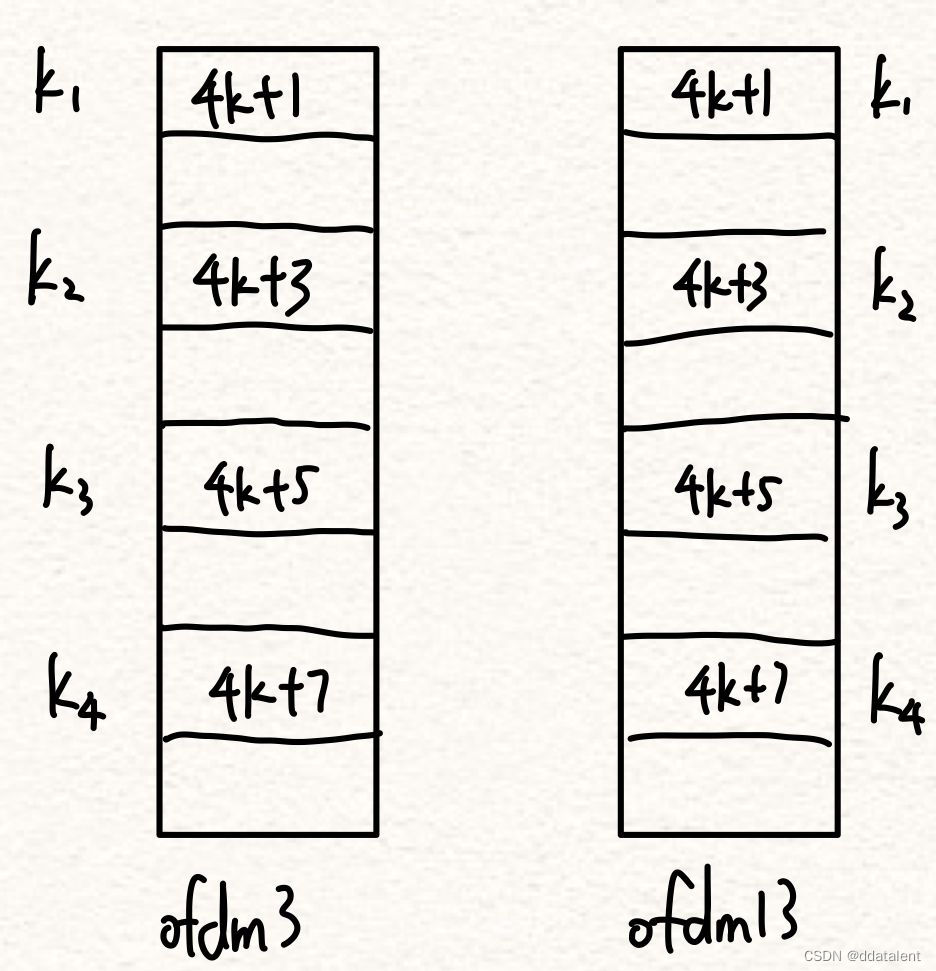

考虑到ofdm3和ofdm13的导频是正交的，他们所对应的子载波不同，他们不能直接共轭相乘，因此需要做如下步骤假设：

可以将上式化简为

$$Y_{k_1,3}{X}_{k_1,3}^{\ast }=|X_{k_1,3}{|}^2{H}_{k_1}{e}^{-j\frac{2\pi k_1}{N}\tau }+W_{k_1,3}$$$$Y_{k_3,3}{X}_{k_3,3}^{\ast }=|X_{k_3,3}{|}^2{H}_{k_3}{e}^{-j\frac{2\pi k_3}{N}\tau }+W_{k_3,3}$$$$Y_{k_2,13}{X}_{k_2,13}^{\ast }=|X_{k_2,13}{|}^2{H}_{k_2}{e}^{-j\frac{2\pi k_2}{N}\tau }{e}^{j2\pi f_d△t}+W_{k_2,3}$$$$Y_{k_4,13}{X}_{k_4,13}^{\ast }=|X_{k_4,13}{|}^2{H}_{k_4}{e}^{-j\frac{2\pi k_4}{N}\tau }{e}^{j2\pi f_d△t}+W_{k_4,3}$$

接下来我们令：

$$\begin{array}{rl}(Y_{k_1,3}{X}_{k_1,3}^{\ast })(Y_{k_3,3}{X}_{k_3,3}^{\ast }{)}^{\ast }& =(|X_{k_1,3}{|}^2{H}_{k_1}{e}^{-j\frac{2\pi k_1}{N}\tau }+W_{k_1,3})(|X_{k_3,3}{|}^2{H}_{k_3}{e}^{-j\frac{2\pi k_3}{N}\tau }+W_{k_3,3}{)}^{\ast }\\ & =|X_{k_1,3}{|}^2|X_{k_3,3}{|}^2{H}_{k_1}{H}_{k_3}^{\ast }{e}^{-j\frac{2\pi k_1}{N}\tau }{e}^{j\frac{2\pi k_3}{N}\tau }+W_3\\ & 假设信道平坦，我们可以得到H_{k_1}=H_{k_3}，此处W_3指代所有的噪声项\\ & =|X_{k_1,3}{|}^2|X_{k_3,3}{|}^2|H_{k_1}{|}^2{e}^{j\frac{2\pi (k_3-k_1)}{N}\tau }+W_3\end{array}$$
　对99*2组导频进行累加，因为噪声W是白噪声，累加之后趋于0，可以忽略。
　累加之后再开平方可得
　$$\frac{N_p}{2}|X_{k_1,3}||X_{k_3,3}||H_{k_1}|e^{j\frac{2\pi (k_3-k_1)}{2N}\tau }=\frac{N_p}{2}|X_{k_1,3}||X_{k_3,3}||H_{k_1}|e^{j\frac{2\pi (k_2-k_1)}{N}\tau }$$
　对于该结果，我们求其角度值可得
　$$\theta =\frac{2\pi (k_2-k_1)}{N}\tau$$
　根据帧结构我们可知$k_2-k_1=2$，$N=1024$，带入即可求得时延$\tau =\frac{\theta N}{2\pi (k_2-k_1)}$
　注意，由于$\theta$的范围在$-\pi ,\pi$之间，因此，可以估算出的时延$\tau$是有一个范围的。

频偏估计（频率跟踪）

在已经求得时延$\tau$的基础上，我们进一步求频偏$f_d$
接下来我们令：

$$\begin{array}{rl}(Y_{k_2,13}{X}_{k_2,13}^{\ast })(Y_{k_1,3}{X}_{k_1,3}^{\ast }{)}^{\ast }& =(|X_{k_2,13}{|}^2{H}_{k_2}{e}^{-j\frac{2\pi k_2}{N}\tau }{e}^{j2\pi f_d△t}+W_{k_2,13})(|X_{k_1,3}{|}^2{H}_{k_1}{e}^{-j\frac{2\pi k_1}{N}\tau }+W_{k_1,3}{)}^{\ast }\\ & =|X_{k_2,13}{|}^2|X_{k_1,3}{|}^2{H}_{k_2}{H}_{k_1}^{\ast }{e}^{-j\frac{2\pi k_2}{N}\tau }{e}^{j\frac{2\pi k_1}{N}\tau }{e}^{j2\pi f_d△t}+W\\ & 假设信道平坦，我们可以得到H_{k_1}=H_{k_2}，此处W指代所有的噪声项\\ & =|X_{k_2,13}{|}^2|X_{k_1,3}{|}^2|H_{k_2}{|}^2{e}^{j\frac{2\pi (k_1-k_2)}{N}\tau }{e}^{j2\pi f_d△t}+W\end{array}$$
　　累加可得
　　$$\frac{N_p}{2}|X_{k_2,13}{|}^2|X_{k_1,3}{|}^2|H_{k_2}{|}^2{e}^{j\frac{2\pi (k_1-k_2)}{N}\tau }{e}^{j2\pi f_d△t}$$
　　我们在求时延$\tau$的时候就已经计算得到$\frac{N_p}{2}|X_{k_1,3}||X_{k_3,3}||H_{k_1}|e^{j\frac{2\pi (k_2-k_1)}{N}\tau }$，二者相乘可得
　　$$\frac{N_p^2}{4}|X_{k_2,13}{|}^2|X_{k_1,3}{|}^2|H_{k_2}{|}^2|X_{k_1,3}||X_{k_3,3}||H_{k_1}|e^{j\frac{2\pi (k_1-k_2+k_2-k_1)}{N}\tau }{e}^{j2\pi f_d△t}=M{e}^{j2\pi f_d△t}$$
　　对该结果求角度可得
　　$${\theta }^{‘}=2\pi f_d△t$$
　　$△t$为ofdm3和ofdm13的时间间隔，带入即可轻松求得频偏$f_d=\frac{{\theta }^{‘}}{2\pi △t}$
　　注意，由于${\theta }^{‘}$的范围在$-\pi ,\pi$之间，因此，可以估算出的频偏$f_d$是有一个范围的。
