名称：2位十进制计数器数码管显示设计VHDL代码modelsim仿真（文末获取）

软件：modelsim

语言：VHDL

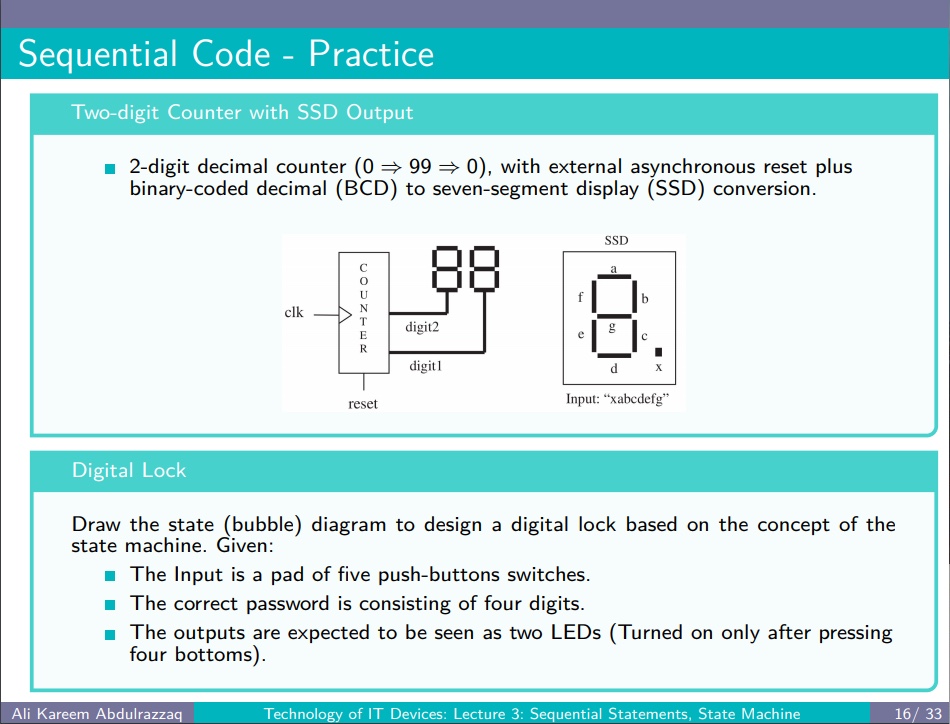

代码功能：

2位十进制计数器数码管显示

1、计数0~99，计数到99回0

2、使用数码管显示


计数器

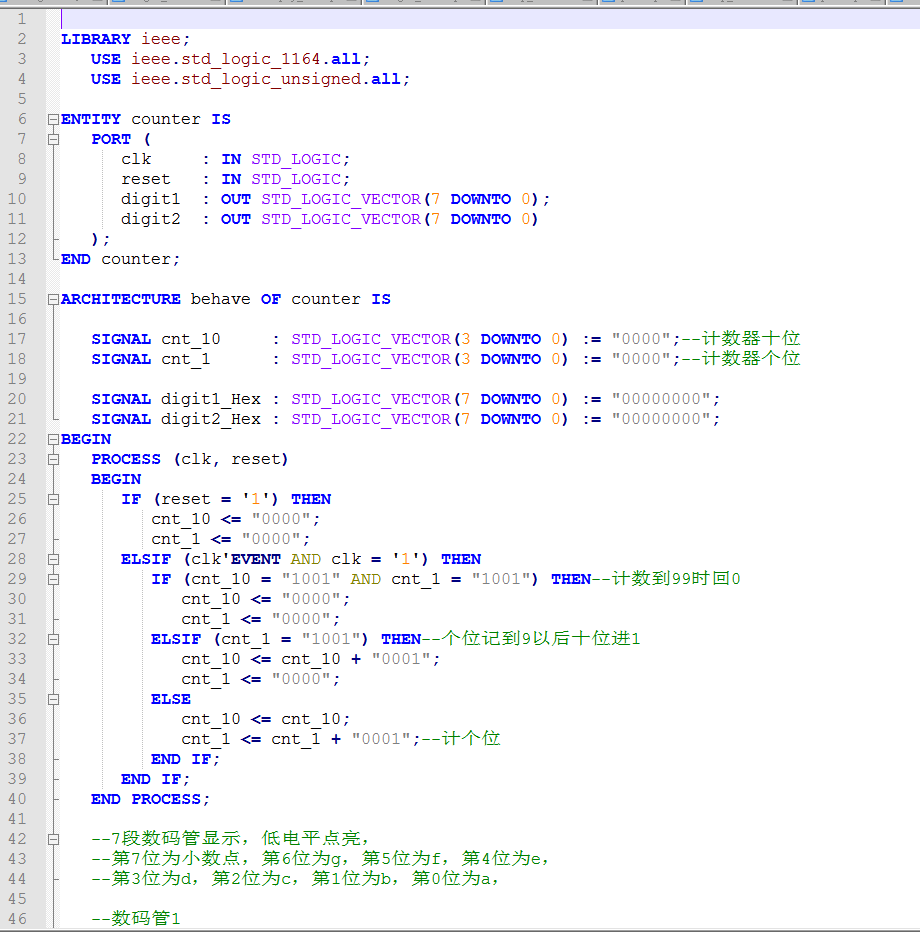

1. 程序文件

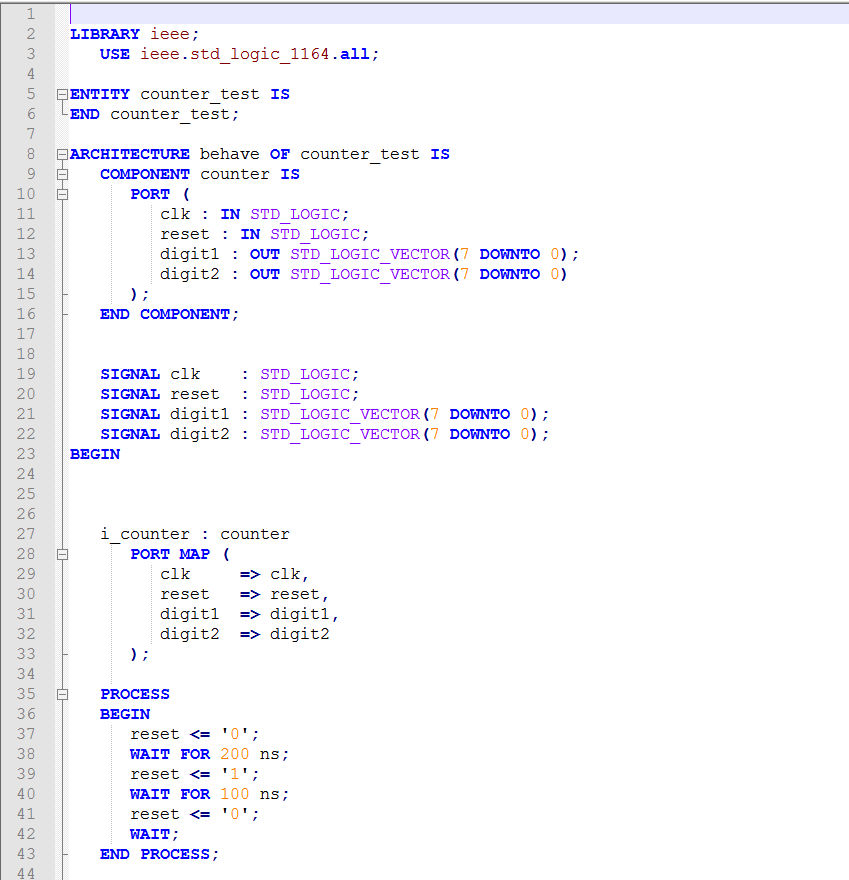

2. Testbench

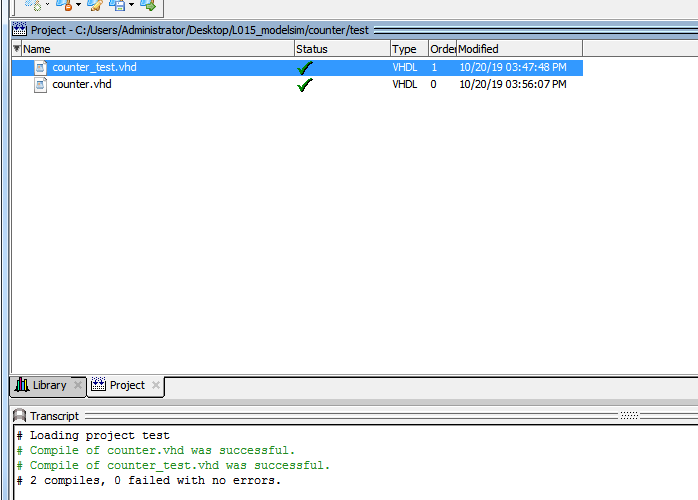

3. 程序编译

4. 仿真图

复位清零

计数到99回到0 重新开始

数码管输出对应编码

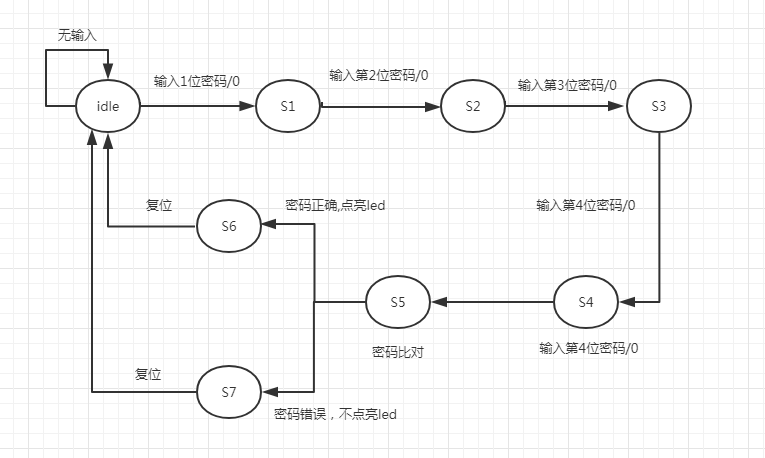

数字锁

状态名	状态功能	输入（按键）	输出（led）
idle	空闲状态，等待输入按键值	输入密码按键后到s1状态	0
S1	已输入1个密码值	输入密码按键后到s2状态	0
S2	已输入2个密码值	输入密码按键后到s3状态	0
S3	已输入3个密码值	输入密码按键后到s4状态	0
S4	已输入4个密码值	无，自动跳转到s5状态	0
S5	密码比对	无，若密码正确跳转到s6；若密码错误跳转到s5	0
S6	密码正确	若有复位信号则回到idle，否则一直保持s6状态	1
S7	密码错误	若有复位信号则回到idle，否则一直保持s7状态	0

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
ENTITY counter IS
   PORT (
      clk     : IN STD_LOGIC;
      reset   : IN STD_LOGIC;
      digit1  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
      digit2  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
   );
END counter;
ARCHITECTURE behave OF counter IS

   SIGNAL cnt_10     : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";--计数器十位
   SIGNAL cnt_1      : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";--计数器个位

   SIGNAL digit1_Hex : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
   SIGNAL digit2_Hex : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
BEGIN
   PROCESS (clk, reset)
   BEGIN
      IF (reset = '1') THEN
         cnt_10 <= "0000";
         cnt_1 <= "0000";
      ELSIF (clk'EVENT AND clk = '1') THEN
         IF (cnt_10 = "1001" AND cnt_1 = "1001") THEN--计数到99时回0
            cnt_10 <= "0000";
            cnt_1 <= "0000";
         ELSIF (cnt_1 = "1001") THEN--个位记到9以后十位进1
            cnt_10 <= cnt_10 + "0001";
            cnt_1 <= "0000";
         ELSE
            cnt_10 <= cnt_10;
            cnt_1 <= cnt_1 + "0001";--计个位
         END IF;
      END IF;
   END PROCESS;

   --7段数码管显示，低电平点亮，
   --第7位为小数点，第6位为g，第5位为f，第4位为e，
   --第3位为d，第2位为c，第1位为b，第0位为a，

   --数码管1
   PROCESS (cnt_1)
   BEGIN
      CASE cnt_1 IS
         WHEN "0000" =>
            digit1_Hex <= "11000000";
         WHEN "0001" =>
            digit1_Hex <= "11111001";
         WHEN "0010" =>
            digit1_Hex <= "10100100";
         WHEN "0011" =>
            digit1_Hex <= "10110000";
         WHEN "0100" =>
            digit1_Hex <= "10011001";
         WHEN "0101" =>
            digit1_Hex <= "10010010";
         WHEN "0110" =>
            digit1_Hex <= "10000010";
         WHEN "0111" =>
            digit1_Hex <= "11111000";
         WHEN "1000" =>
            digit1_Hex <= "10000000";
         WHEN "1001" =>
            digit1_Hex <= "10011000";
         WHEN OTHERS =>
            digit1_Hex <= "11000000";
      END CASE;
