线性标定校准的实现

仿真软件源码位置在：http://download.csdn.net/detail/dijkstar/5565111，http://www.pudn.com/downloads552/sourcecode/windows/other/detail2276765.html

1 原理

假设一个采样系统，AD部分可以得到数字量，对应的物理量为电压（或其他）；

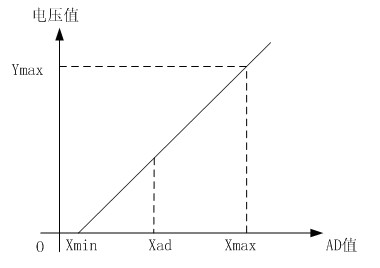

① 若在“零点”标定一个AD值点Xmin，在“最大处”标定一个AD值点Xmax，根据“两点成一条直线”的原理，可以得到一条由零点和最大点连起来的一条直线，这条直线的斜率k很容易求得，然后套如直线方程求解每一个点X（AD采样值），可以得到该AD值对应的物理量（电压值）：

上图中的斜率k：

k =（Ymax-Ymin）/（Xmax-Xmin）

（因为第一点为“零点”，故上面的Ymin = 0）

    所以，上图中任一点的AD值对应的物理量：

y = k×（Xad- Xmin）+0

    ② 上面的算法只是在“零点”和“最大点”之间做了标定，如果使用中间的AD采样值会带来很大的对应物理量的误差，解决的办法是多插入一些标定点。

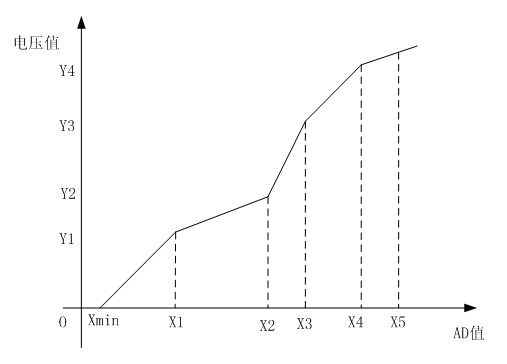

    如下图，分别插入了标定点(x1，y1)、(x2，y2)、(x3，y3)、(x4，y4) 四个点：

    这样将获得不再是一条直线，而是一条“折现”（相当于分段处理），若欲求解落在x1和x2之间一点Xad值对应的电压值：

y = k×（Xad– X1）+ y1

    由上看出，中间插入的“标定点”越多，得到物理值“精度”越高。

2 仿真软件

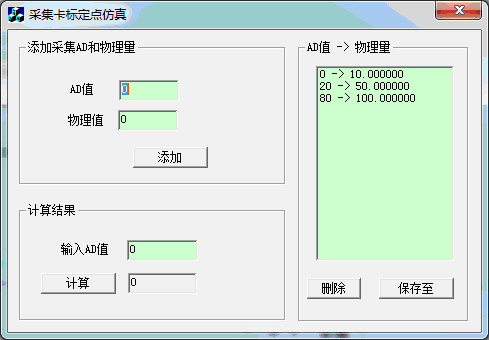

    按照上述想法，实现了一个线性标定校准仿真软件，该软件具有：

a   “标定点”集合的管理（加入、删除、保存、读取）；

b   计算一个新AD值对应的物理量

仿真软件每次启动初始化时，读取“标定点”集合（保存在“配置.ini”中）；当加入一个新的标定点时，按排序查找插入到相应的位置；输入一个要求解的AD值对应的电压，该AD值查找到“标定点”集合中适合位置，按直线方程计算出该AD对应的物理量。

该软件需配合“配置.ini”文件使用。标定（校准）的实现全部在Acq.h、Acq.cpp中。
