Verilog的各种坑

　　Verilog语言和软件语言不一样，有些时候理所当然的编写，也没有报语法错误，可是功能就是不对。唉，把遇到的坑都记在本篇博客吧。

　　1. initial begin...end里面不能有always，如果非要在里面达到always的效果，那用forever就行了。

　　2. reg   [3:0] a=4'd7; 这样写是对的，

　　　 wire [3:0] a=4'd7; 这样写是错的。

　　3. 时序电路建议赋初始值，组合电路则不需要。

　　4. Verilog中不建议使用 * 和 / ，%可以偶尔使用。

　　5. &&、||、！是逻辑符，结果为1（真）或0（假）。

　　　&、|、~ 是按位符，结果是化为2进制后，再按位进行比较后的结果。

　　6. 三目运算符是允许嵌套的，例如：assign a = (b>6) ? 1 : (b<5) ? 1 : 0 ;

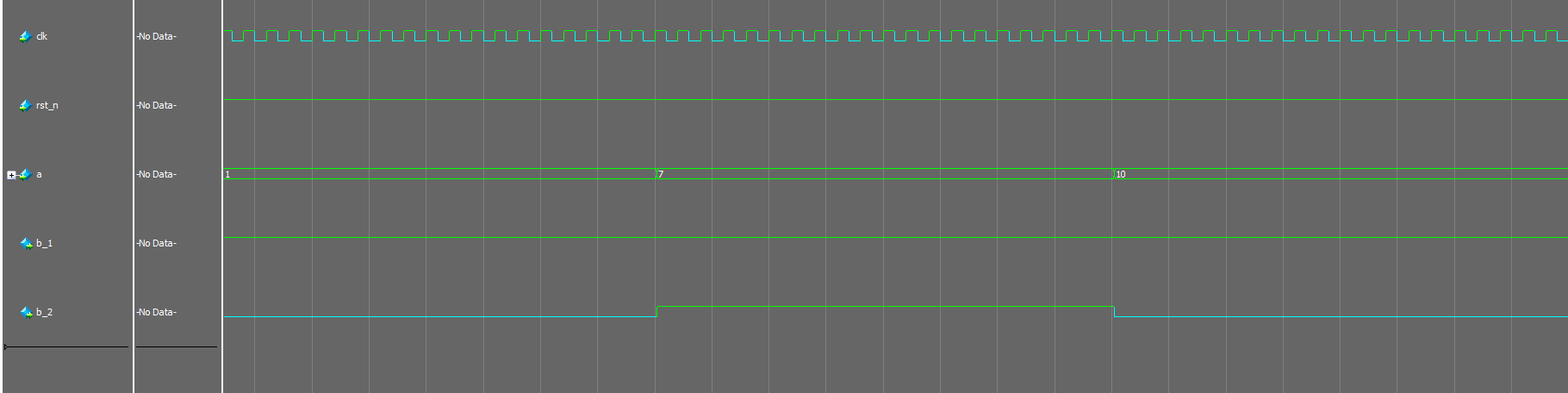

　　7.如果你想表达 5 < a < 9，那么你直接这样写是错的，应该写成 5 < a && a < 9 ，不信？我们看看代码和波形！

 1 //======================================================================
 2 // --- 名称 : test
 3 // --- 作者 : xianyu_FPGA
 4 // --- 日期 :
 5 // --- 描述 : 5<a<9  5<a && a<9 的区别
 6 /*          -----------------------------
 7             |   a   |   1  |  7  |  10  |
 8             -----------------------------
 9             | 希望的 |   0  |  1  |  0   |
10             -----------------------------
11             |  b_1  |   1  |  1  |  1   |
12             -----------------------------
13             |  b_2  |   0  |  1  |  0   |
14             -----------------------------
15             结论：b_2的表达方式才是对的！
16 */
17 //======================================================================
18
19 module test
20 //---------------------<端口声明>---------------------------------------
21 (
22 input                   clk                 , //时钟，50Mhz
23 input                   rst_n               , //复位，低电平有效
24 input       [3:0]        a                    ,
25 output    reg                b_1                    ,
26 output    reg                b_2
27 );
28
29 //----------------------------------------------------------------------
30 //--   程序开始
31 //----------------------------------------------------------------------
32 always @(*)begin
33     if(5<a<9)
34         b_1 = 1;
35     else
36         b_1 = 0;
37 end
38
39 always @(*)begin
40     if(5<a && a<9)
41         b_2 = 1;
42     else
43         b_2 = 0;
44 end
45
46 endmodule

 8.组合逻辑中，如果en1有效是一种情况，en2有效是一种情况，en1||en2有效又是一种情况，那么en1||en2有效应该写在第一个，否则会导致逻辑错误。

9.本来[3:0]led==4’b1101，



　　(1) 如果led <= 1;则led==4’b0001，如果led <= 4’b1111，则led==4’b1111。



　　(2) 如果led <= 0;则led==4’b0000。



10.[a-:b]：例如[23 -:8]等价于[23 : 16]。

11.[7:0]a <= 1’b1 << cnt：cnt=0时，a=0000_0001；cnt=1时，a=0000_0010，以此类推。
