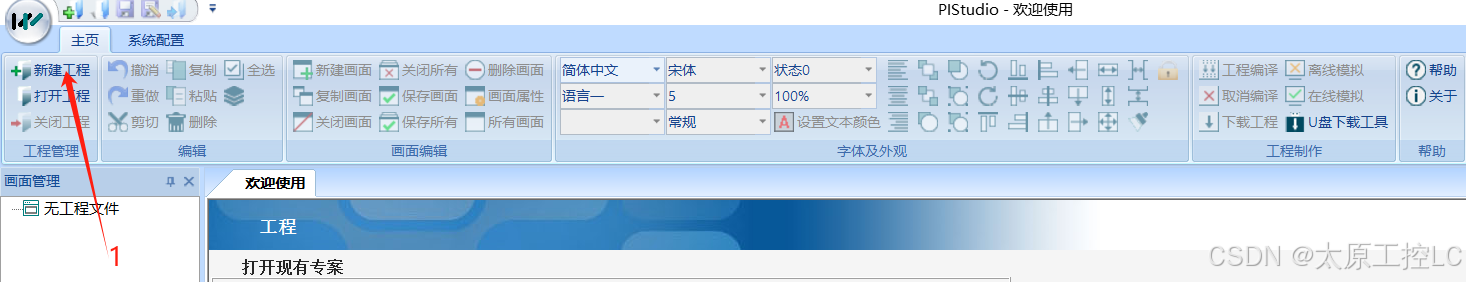

维控触摸屏（PI3102HE-0）与汇川H5U走Ethernet连接设置方式

1、新建工程

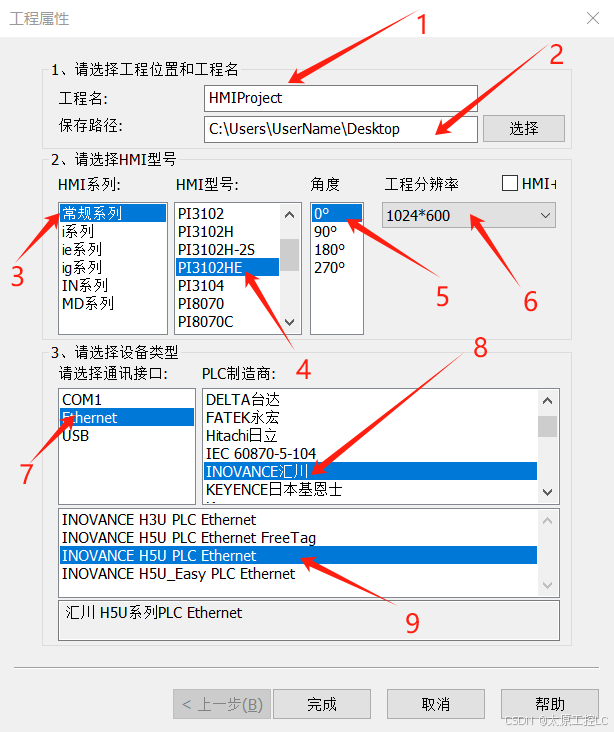

2、按以下步骤选择触摸屏型号和汇川型号

1-设置工程名称

2-选择路径

3-根据触摸屏型号选择对应系列，此款触摸屏选择常规系列

4-选择触摸屏型号

5-选择角度，通常选择0°就是普通横屏模式

6-选择屏幕分辨率，选择默认分辨率即可

7-通讯接口选择Ethernet

8-PLC制造商选择汇川

9-汇川H5U的PLC选择INOVANCE H5U PLC Ethernet驱动

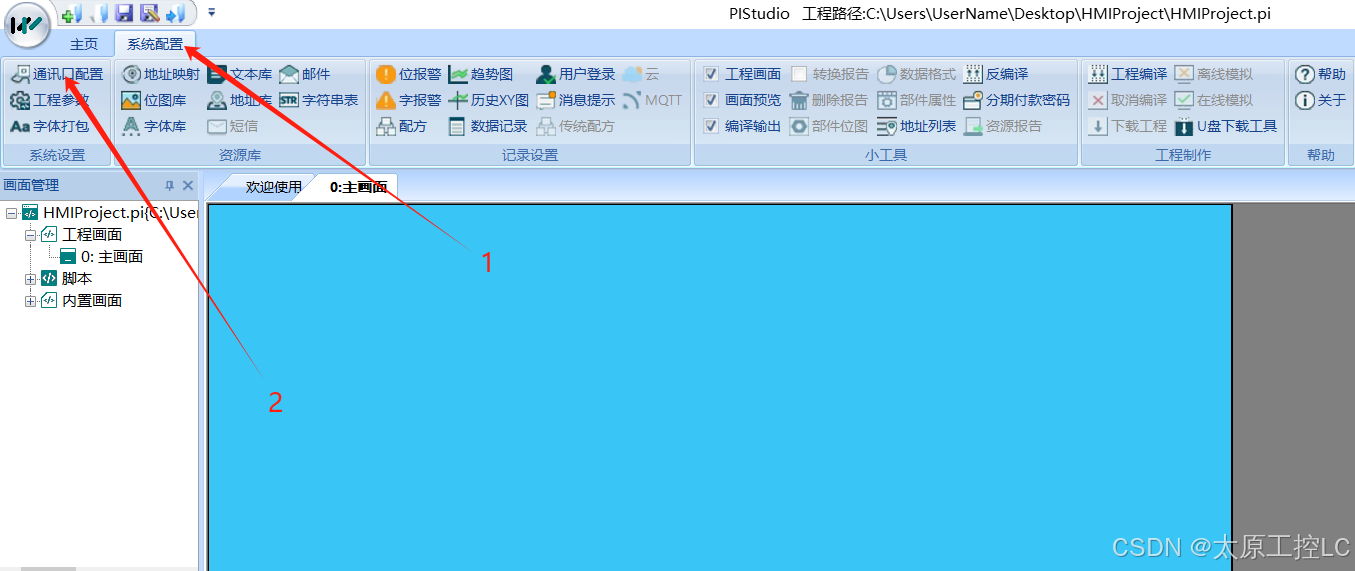

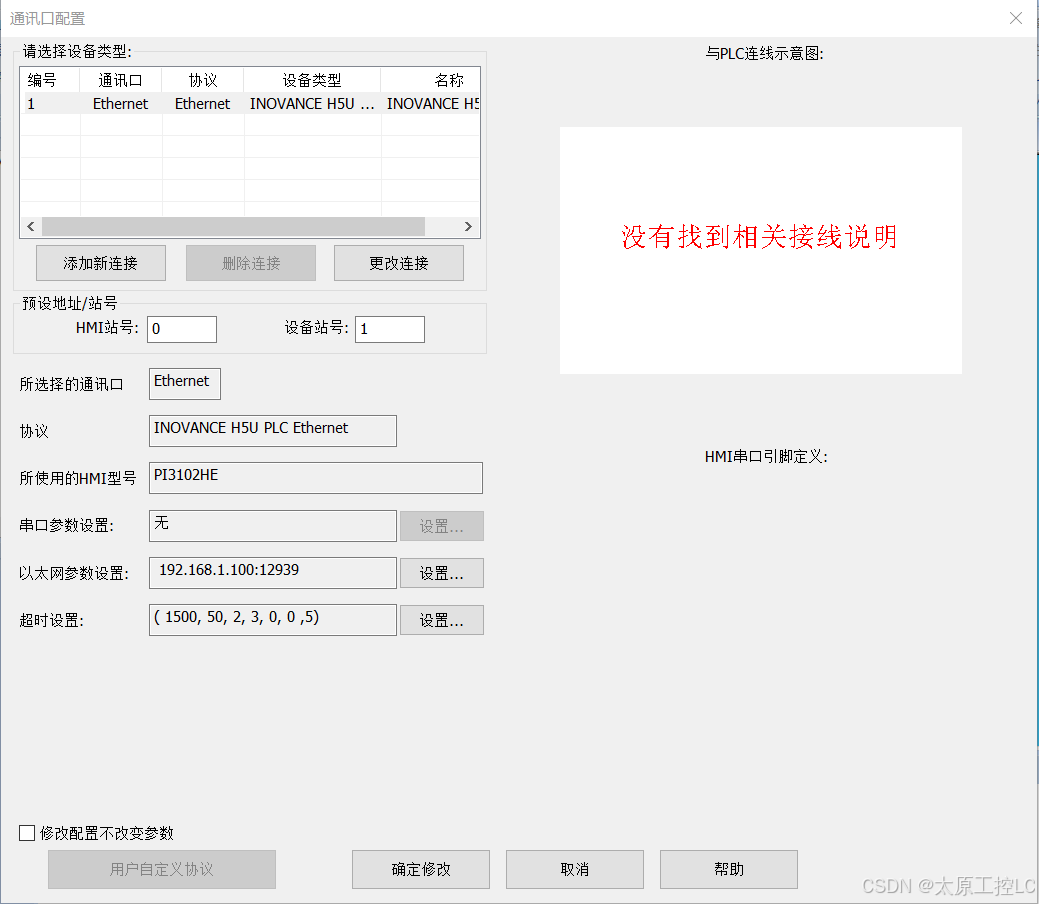

3、在系统配置里点击通讯口配置

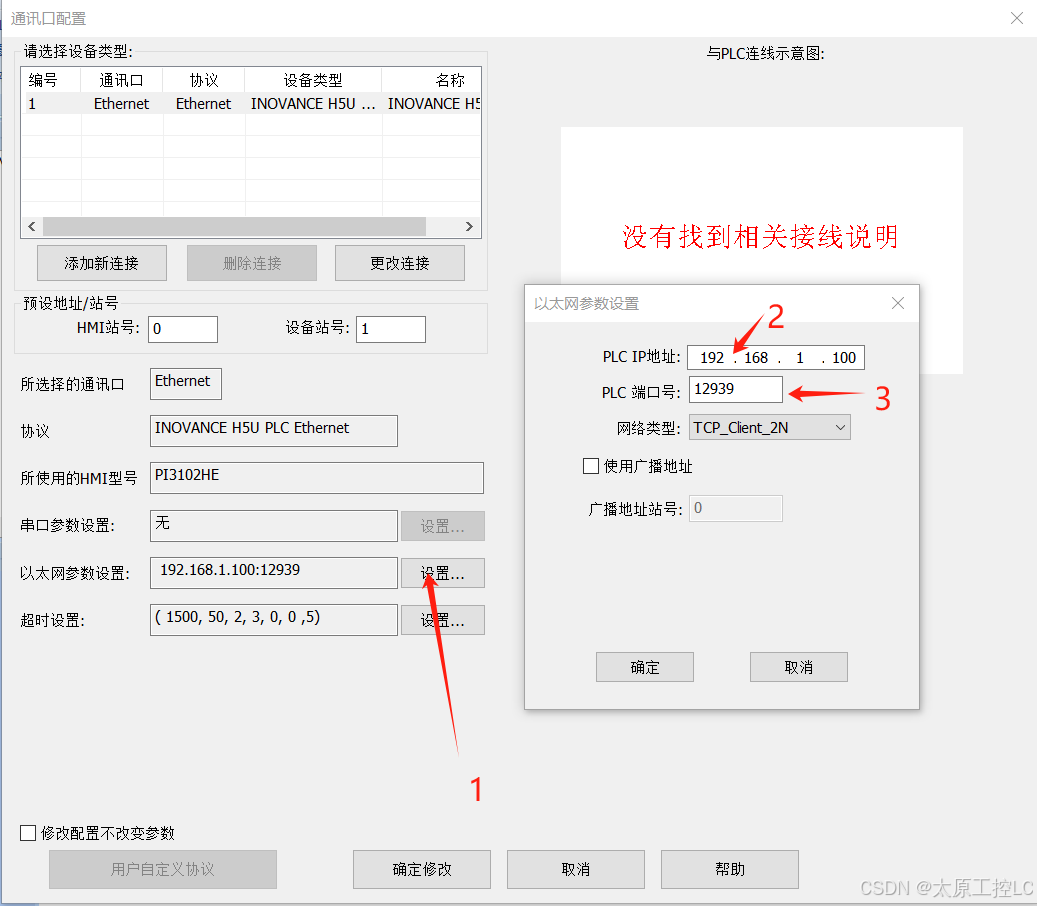

4、在通讯口设置里选择以太网设置，在以太网参数设置里进行设置，PLC IP要和触摸屏IP设置在同一网段，但不IP地址不能重复，PLC端口号设置成502，至此已完成屏幕设置，PLC端不用进行设置，PLC端Ethernet口和触摸屏网线口通过网线链接即可实现通信。
