一个用稳压二极与MOS管构成的过压保护电路

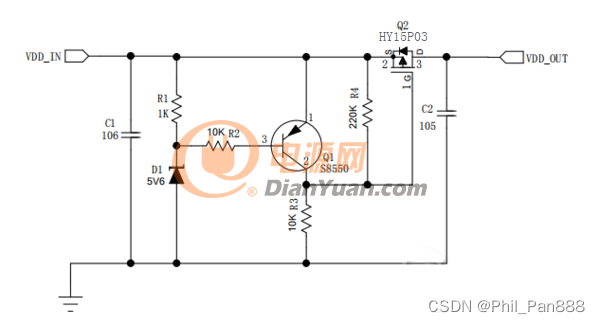

如图，利用稳压管和PMOS管组成一个保护电路，起过压保护和防反接的的作用。

在这里插入图片描述

分析：

1.当输入端是5V左右的电压的时候（VDD-IN=5V），稳压二极管D1没有被反向击穿，Q1三极管处于截止状态。PMOS管的G极与S极有4.8V压差。PMOS管导通，所以D极输出的就是5V电压。

2.假设输入端输入的电压大于5V很多，比如12V或者24V，此时稳压二极管D1处于反向击穿区，Q1三极管导通，PMOS管截止。起到保护作用.

3.当输入端的+和-接反了的时候同样PMOS也会截止。所以具有防反接功能。
————————————————
