分享一个很经典的过压保护电路设计

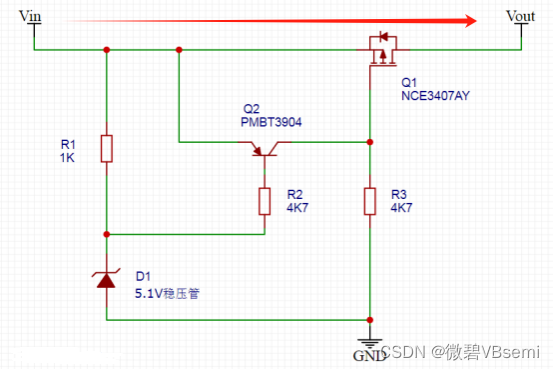

分享网上的一个经典的过压保护电路。

我们分三种情况，输入电压小于5.1V，输入电压在5.1V到5.7V之间，输入电压大于5.7V。

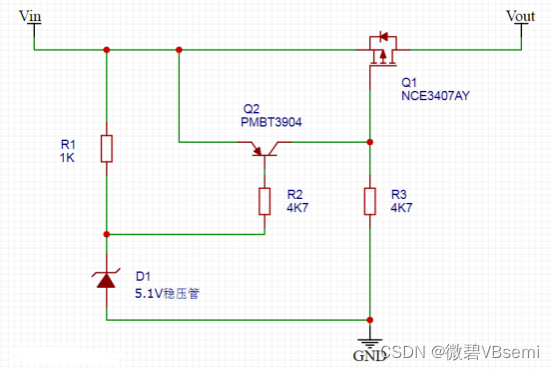

输入电压小于5.1V

当输入电压为5V，D1稳压管为5.1V，由于输入电压小于5.1V，此时D1还未进入稳压状态，此时没有导通，三极管也不导通。（三极管的b极和e极是5V，Vbe=0）。

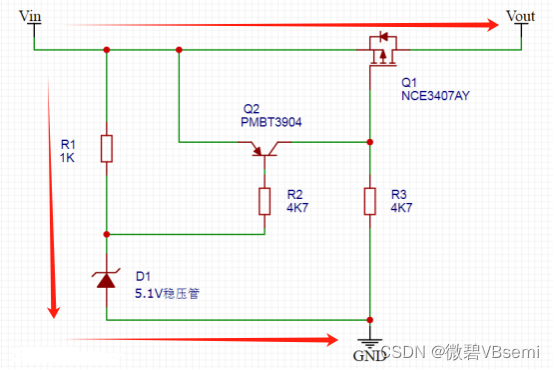

输入电压在5.1V到5.7V之间

当输入电压为5.4V，大于D1的5.1V，D1导通并稳压在5.1V。

此时三极管的Vbe=5.1V-5.4V=-0.3V，PN结的导通电压要求Vbe达到-0.6V，三极管Q2仍然不导通。

MOS管Q1的g极被电阻R3拉到0V。MOS管Q1的 Vgs = -5.4V, 所以MOS管Q1导通， Vout电压等于5.4V，对后级电路正常供电。

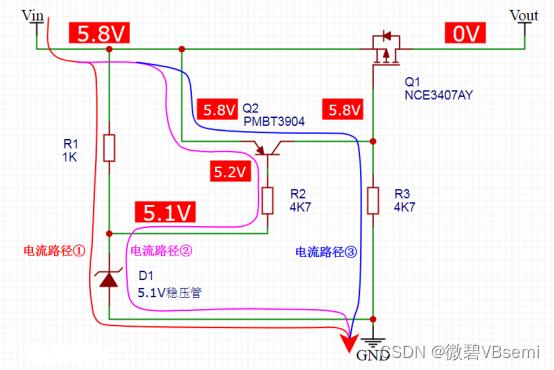

输入电压>5.7V

存在三条电流路径

1. R1两端电压为0.7V（5.8V-5.1V），流过0.7mA的电流。
2. 三极管Q2的Vbe为-0.6V（5.2V - 5.8V），三极管Q2被打开
3. 三极管Q2被打开，流过R3的电流1.23mA（5.8 / 4.7 ）

此时的MOS管Q1的Vgs=0，MOS管Q1不导通，也就是说，现在的输入电压已经过高了。

这时将输出电压Vout关断，就保护了后面的负载电路。

如果要将过压保护电路改为其他电压，可以直接更换不同稳压值的稳压管。
