时间常数法

对于一个包含多个电容、电感的网络,用KVL或者KCL去硬算它的传函是很困难的。或者说对手工计算很不友好。同时,KVL和KCL不能提供对电路的直观理解(insight)。对于复杂网络,时间常数法更加直观和方便。

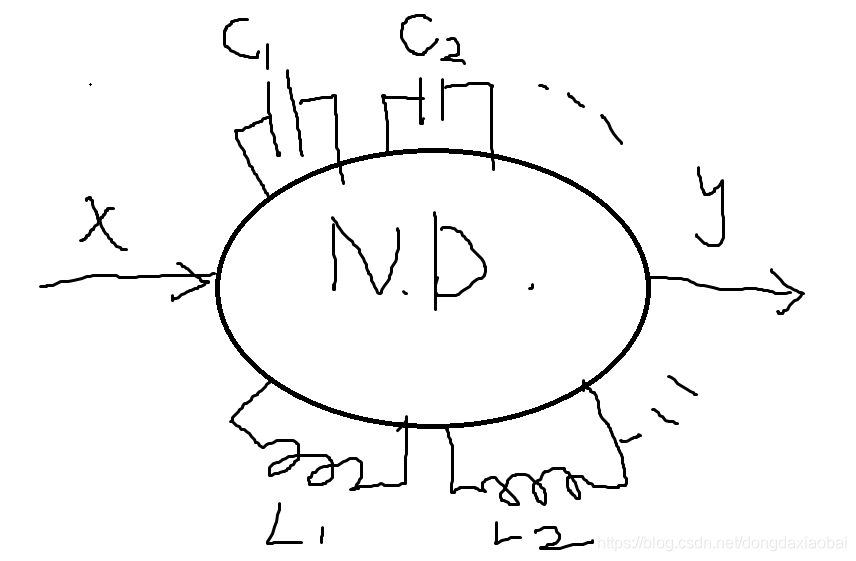

现在考虑这样一个网络,输入为x,输出为y。网络包含N个抗性元件(电容C1,C2,C3……电感L1,L2,L3……)。则该网络传函为如下形式                                     H(s)=\frac{a_0+a_1s+a_2s^2+\cdots+a_Ms^M}{1+b_1s+b_2s^2+\cdots +b_Ns^N}     (1)

注:由于电路只包含N个抗性元件,对应有N个极点,所以分母有N项。分子对应M个零点。零点数量和电路节点选取有关。

下面考虑H(s)中各个系数的求法。首先注意到,电路中的s项不是凭空产生的,每一个s必然是由一个C或者L引入的。这就是时间常数法的根本来源。

1、a_0对应直流增益。在式子中,如果所有的s=0,那么意味着H(s)=a_0s=0是什么含义呢?所有的电容为开路,所有电感为短路。也可以看成,所有C或者L等于0。

2、b_1对应所有的一次项系数之和。而每个一次项系数是怎么产生的呢?考虑某个电容C_i,b1中必能找到与之对应项 sC_i 。那么其他项就需要为0。也就是说,所有C或者L等于0时,从C_i两端看进去的电阻,对应C_i项的系数。称该电阻为R_{i}^{0},于是得到\tau _{i}^{0}=R_{i}^{0}C_i,即C_i的时间常数。于是有

b_1=\sum_{i=1}^{N}\tau_{i}^{0}=\sum_{i=1}^{N}R_{i}^{0}C_i (2)

注:对于电感,时间常数为\frac{L_i}{R_{i}^{0}}。由于电路中一般用不到电感,所以以下主要都考虑电容的形式。涉及电感类似替换即可。

3、a_1=\sum_{i=1}^{N}\tau_{i}^{0}H^i=\sum_{i=1}^{N}R_{i}^{0}C_iH^i

H^i这一项什么意思呢?这一项表示C_i为无穷大,即短路时电路的传函。(如果是L_i,对应开路)。不难理解这种方法的用意,因为分子中的一次项也不会凭空产生,电路中C_i无穷大时提取出了分子的对应项系数。由于分母上已经有了相应的时间常数,所以H^i要乘上对应的时间常数。

4、b_2=\sum_{i,j}^{1\leqslant i<j\leqslant N}\tau_{i}^{0}\tau_{j}^{i}=\sum_{i=1}^{N}R_{i}^{0}C_iR_{j}^{i}C_j

类似一次项的求解,每个二次项都包含两个电容的乘积。为了找到相应的系数,在计算某两个电容C_i,C_j对应的系数时把电路先退化为二阶系统,即令电路中其他电容都等于0(开路)。而后令C_i无穷大(短路),对应提取出此时C_j两端看进网络的电阻。得到时间常数\tau_{i}^{j}。再乘以C_i的开路时间常数。

为什么这么做呢?因为计算二次项时,我们可以这样看,分母=1+(C_1R_{1}^{0}s+C_1R_{1}^{0}\sum_{1<j\leqslant N} \beta_j^1C_js^2)+(C_2R_{2}^{0}s+C_2R_{2}^{0}\sum_{2<j\leqslant N} \beta_j^2C_js^2)+\cdots

这样为了提取出某个具体的\beta_j^i,需要把C_i取无穷大,这样系统退化为一阶,\beta_j^i即对应的时间常数R_{j}^{i}C_j

5、a_2=\sum_{i,j}^{1\leqslant i<j\leqslant N}\tau_{i}^{0}\tau_{j}^{i}H^{ij}=\sum_{i=1}^{N}R_{i}^{0}C_iR_{j}^{i}C_jH^{ij}=b_2H^{ij}

a_1推导类似。在计算时取C_i,C_j都为无穷大(短路)。

6、如果理解了上述思路后,不难知道

b_3=\sum_{i,j,k}^{1\leqslant i<j<k\leqslant N}\tau_{i}^{0}\tau_{j}^{i}\tau_{k}^{i,j}=\sum_{i=1}^{N}R_{i}^{0}C_iR_{j}^{i}C_jR_{k}^{i,j}C_k



a_3=b_3H^{ijk}

其他各项可类似求解
