CPU是怎么实现加速的？

转载：CPU是怎么实现加速的？

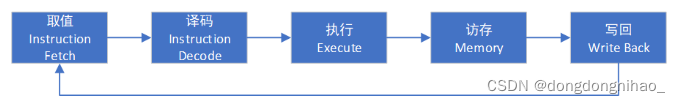

软件在CPU上执行，采用一定的流水线执行指令，通常有取指（instruction fetch），译码（instruction decode），执行（excute），访存（memory）写回（write back），这几步操作，如下图所示，为5个阶段的顺序执行的处理器指令，即CPU执行指令按照流水线，有一定的先后顺序，单线程同一时刻只能计算出一个结果。

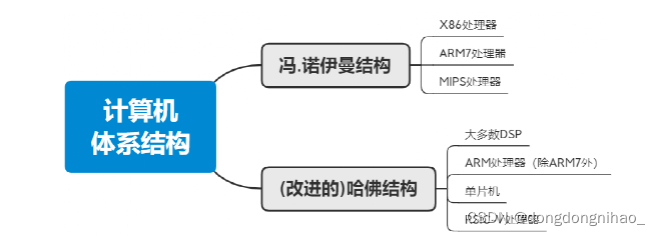

那么我们在深入讨论一下CPU的体系结构，不外乎有下图的几种，冯.诺伊曼体系结构，哈佛体系结构，改进的哈佛体系结构，这几种体系结构有其各自的优势，用用于不同的产品中，也有各自的优缺点，其中最经典的X86 冯.诺伊曼结构，广泛应用于个人电脑，工作站，服务器等，而ARM是最典型的哈佛结构，广泛应用于单片机，ARM芯片等终端芯片，如手机，平板等终端设备，关于具体的细分，详见下方图示：

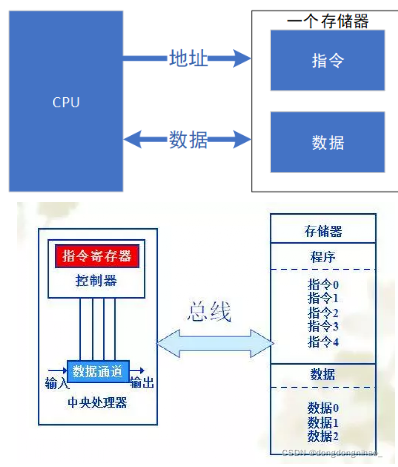

冯.诺依曼，也称普林斯顿结构，如下图所示，是一种将程序指令和数据合并在一起的存储器结构，如下图中所示，是一种将程序指令和数据合并在一起的存储器结构，该结构中指令和数据共用一条总线，通过分时复用的方式进行读写操作，结构相对简单，总线面积较小，但是缺点是效率低，同时无法取指令和数据，成为了执行的瓶颈。

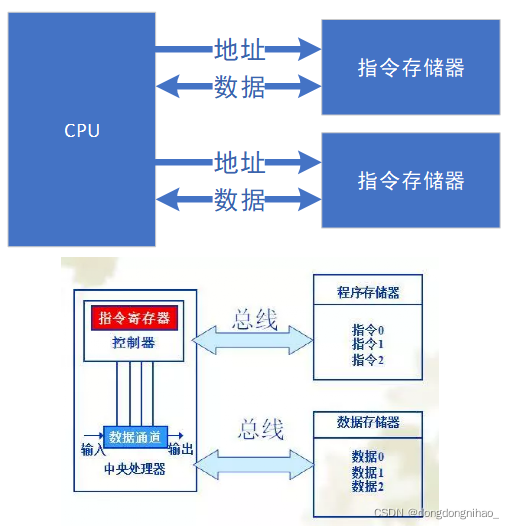

   为了解决冯.诺依曼结构无法并行取指令和数据，提高计算的效率，在此基础上提出了哈佛结构（Harvard Architecture），这是一种将程序指令和数据分开的存储器结构，如今下图所示。该结构由于程序的指令和数据存储在两个独立的存储器，各自有独立的访问总线，因此提供了更大的存储器带宽，减轻了程序运行时访问内存的瓶颈。但相应的也需要独立的存储器，以及更大的总线面积，其中ARM就是典型的哈佛结构。

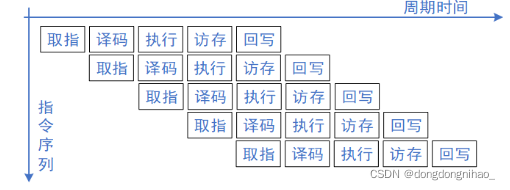

 同样采用流水线，相对于冯诺伊曼结构，哈弗结构的指令效率更高，哈佛结构在当前指令译码的时候，可以进行下一条指令的取指，然后再执行下一条指令的同时，又开始了第三条指令的取指，这一过程，通过指令的预取，加快了原先5个步骤的流水线结构，提高了流水线的并行度。

要说明的是：

实际上计算机体系结构发展到现在，冯.诺伊曼结构，和哈佛结构的界限已经没有那么清晰。比如改进型的哈佛结构，指令和数据还是一起存储在主存中，但CPU有额外的指令Cache和数据Cache（如下图所示），在主存带宽足够允许的前提下，使得CPU可以同时去取指令和数据Cache，所以可以认为结构上对外是冯.诺伊曼结构，对内是哈佛结构，这就是改进型的哈佛结构

由于本章仅在高层次上，对CPU架构设计带来的加速进行基础的描述，这块就不再深入。那么，我们继续探讨，如何可以让CPU流水线计算地更快。

1）采用更先进的工艺

从28nm到5nm/3nm，更先进的工艺使得允许我们可以在更高的频率下进行工作，当然也意味着更高的流片成本。典型的以28nm为例，A53可以跑到1.5GHz，而在16nm工艺下，A53可以跑到2.3GHz的主频（以上数据仅供参考，跟具体优化有关）。

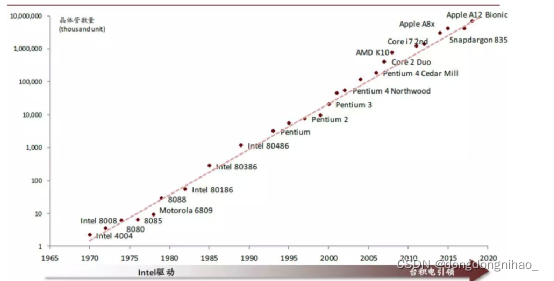

 但摩尔定律的终结，意味着一味地通过工艺的升级来提高主频，变得越来越困难，除了单纯的提升工艺，增加核数量，我们还得从微架构上探索，如何跑的更快。

2）超级流水线处理器

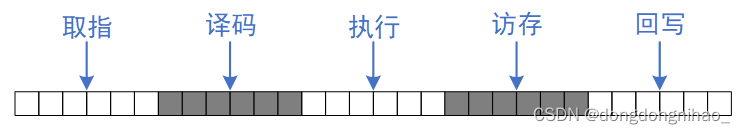

由于时钟频率受流水线中计算耗时最大的的，即我们的主频需要满足各阶段的setup/hold time，如果将每一步计算拆分为更细的颗粒度，那么我们更容易满足setup/hold time，因而可以跑在更高的主频下——这就是超级流水线处理器/深流水线。

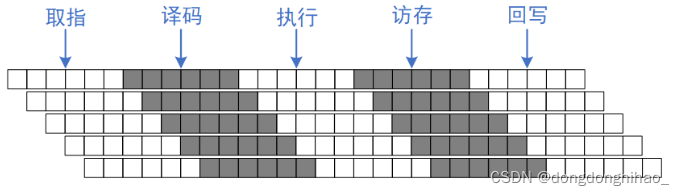

如下图所谓，为细分后的超级流水线示意图

 3）标量流水线处理器

用更细的计算颗粒，我们可以运行在更高的主频，这是提高了流水的速率。

换个思路，大力出奇迹：如果我们拥有多条河流，那我们可以成倍的提高流水的效率，这就是标量流水线处理器，如下图所示：

在上图中，每条流水线执行仍然需要5个周期，但是上下两个流水线可以重叠执行，图中用9个周期完成了5条指令，但是当流水线满载时每个周期都可以完成一条指令，相比但流水线提高了5倍的效率，当然我们拥有了5条河流来提高效率，也是付出了面积的代价，即FPGA中常用的面积换速度的概念。

4）超标量流水线处理器

结合超级流水线，以及标量流水线的特性，也自然有了超级标量流水线结构的处理器，其流水结构如下图所示：

 即采用了多条流水线的结构，增加了并行计算性能；同时通过流水线每一阶段的颗粒度，提高了运行的主频。当然，相对于两个种优化的结构，超标量流水线结构也是以更大的面积为代价。目前市场上几乎所有处理器，都是超标量流水处理器结构。

5）采用多核CPU结构

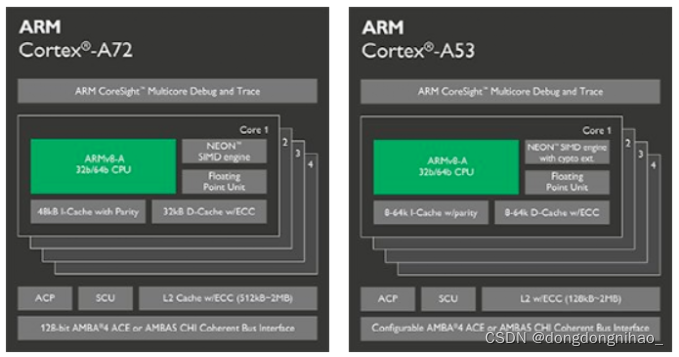

当在确定的工艺，以及一定的超标量流水线结构的处理器下，单核CPU的性能很难再实现质的飞跃，那么多核处理器的结构，再次通过面积换速度，成倍的提升了CPU的硬件性能。典型的以下图为例，为***处理器中，4核A72 + 4核A53的大小核结构。多核处理器，在进行SOC设计时，给架构师提出了更高的挑战；同时在软件应用时，也对多核并行处理提出了更高的要求，如下图所示，为AR72/A53的多核结构。
