之前我们讲了对PCIe的一些基础概念作了一个宏观的介绍，了解了PCIe是一种封装分层协议（packet-based layered protocol),主要包括事务层（Transaction layer), 数据链路层（Data link layer)和物理层（Physical layer）。

一：数据链路层DLLP结构及类型

上篇文章数据链路层概述中提到DLLP不同于TLP，是产生于数据链路层，中止于数据链路层，DLLP并不是有TLP加上Sequence和LCRC组成的，具有单独的格式，我们本文就主要介绍一下DLLP的结构与类型；

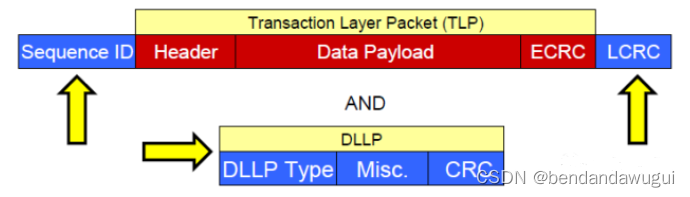

先看一张图，在数据链路层中TLP和DLLP的样式如下：

在数据链路层中，TLP要加上前缀Sequence ID和后缀LCRC，如上图，而DLLP在数据链路层产生，包含的信息有DLLP Type，Attribute Field以及CRC；

需要指出的是，DLLP里面的CRC为16位，与TLP的后缀ECRC（32位）不同，不要混淆了；

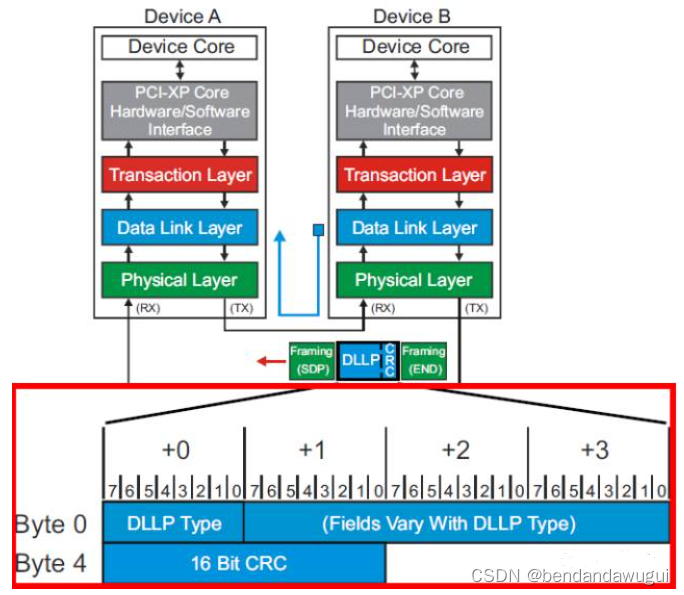

一个DLLP的大小是固定的，为6Bytes，如下图，第一个Byte为DLLP Type，第二到四个Bytes是与DLLP类型相关的属性参数，最后两个Bytes是CRC区域，如下图：

 DLLP的类型大致分为四类：Ack/Nak，power Management，Flow control以及用户自定义；

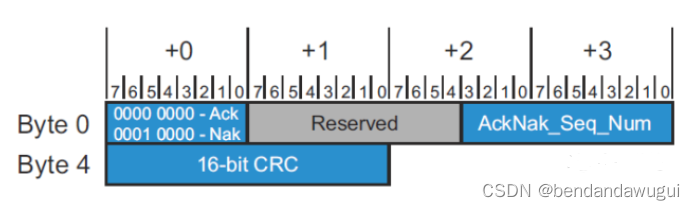

Ack/Nak DLLP格式：

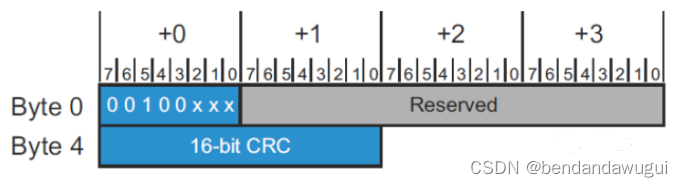

Power Management DLLP格式：

  • 0010 0000b = PM_Enter_L1

  • 0010 0001b = PM_Enter_L23

  • 0010 0011b = PM_Active_State_Request_L1

  • 0010 0100b = PM_Request_Ack

 Ps: 电源管理部分的详细内容在后续章节介绍。

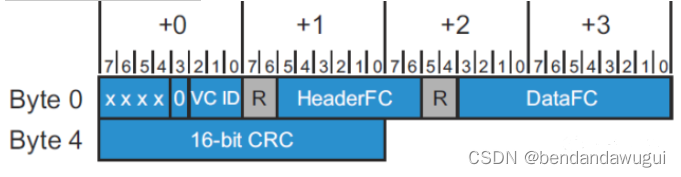

Flow Control DLLP格式:

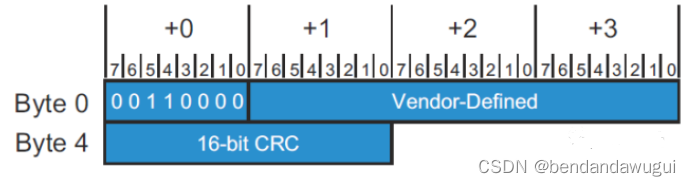

 用户自定义DLLP格式：

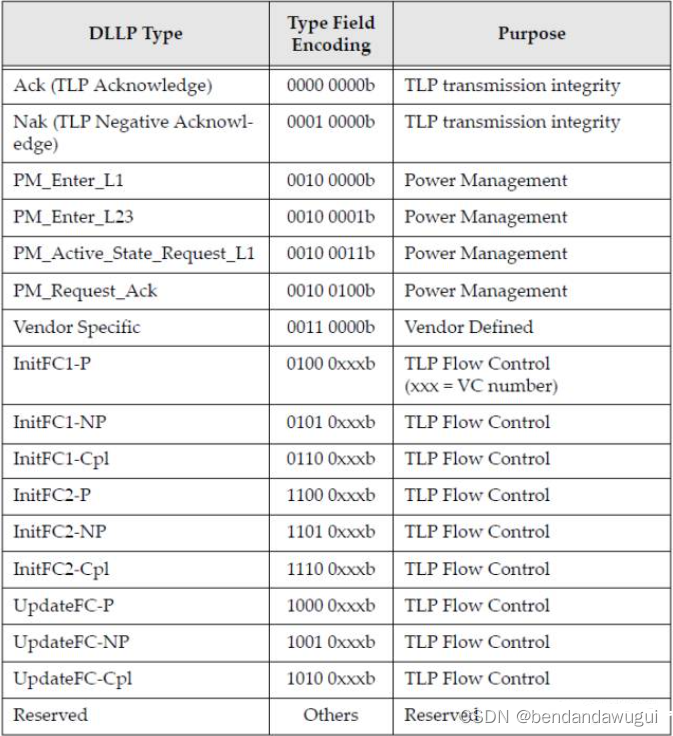

附录：DLLP详细列表
