DSI2协议之BTA行为理解

概念：

DSI协议spec支持总线控制权在master和slave之间发生交换，即通过bus turn around来实现；

BUS TURN AROUND：

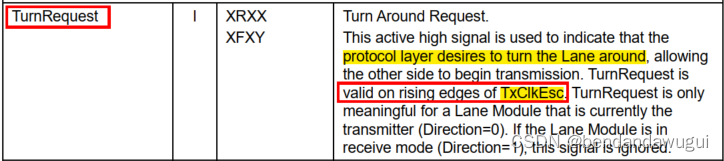

BTA 的实现是通过controller—>cdphy的turnrequest信号来实现；

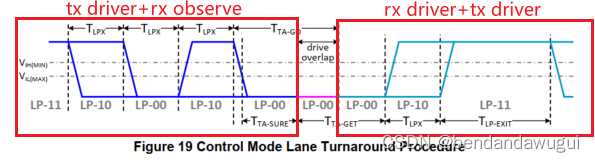

关于控制器发出turnrequest给phy，phy通过lvds/trio线输出turnaround sequence如下图中所示：

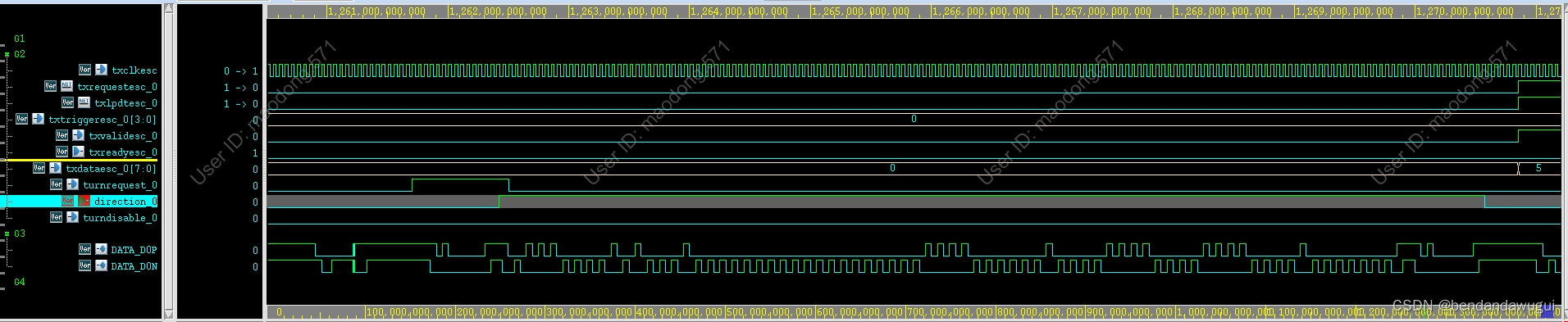

以上过程即为controller和phy（以TX为例）之间BTA的实现过程

但是DSI2协议在什么情况下会发起BTA？带着问题查阅spec发现：

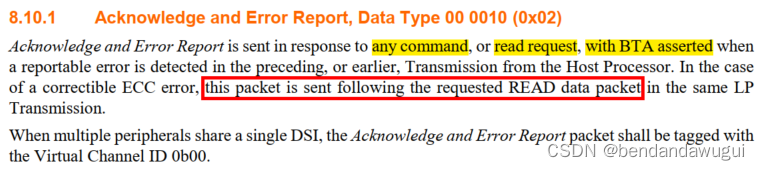

Master发起BTA目的是需要Slave返回Acknowledge或short/long packet，那么在Tx发出什么包之后就会发起BTA呢，上述小节给出了答案。

• Ack and error report可以作为任意command或read request的响应（在master向slave发起BTA之后），在Master发送完毕一个Transmission之后，如果检查到ECC err那么在Master发送一个read request包之后就会发起BTA，而Slave则会返回Ack and Err Report包。

• 同时在使用SNPS DSI2rx控制器的过程中发现，SNPS controller支持两种情况的TX行为下，Slave就会返回respons；

  • 在发送set tear on 包（DCS短包），set tear scanling包（DCS长包）之后可以直接发起BTA从而使得Slave 返回respons

  • 在发送read request包之后可以发起BTA从而使得Slave 返回respons

Acknowledge包的结构形式：

DSI2协议第8.9.4章节描述了
