Arduino实操

一，Arduino控制LED灯

两个结构函数：setup() 函数 (初始化工作，只运行一次) 和loop() 函数 (函数会被反复执行）

delay（）函数：可用于暂停程序运行,单位为毫秒。

void setup() {
 pinMode(5,OUTPUT);        //引脚5设置为输出模式
}

void loop() {
 digitalWrite(5,HIGH);      //HIGH表示高电平，LED灯点亮
 delay(1000);               //持续1000ms
 digitalWrite(5,LOW);       //LOW表示低电平，LED灯熄灭
 delay(1000);               //持续1000ms
}

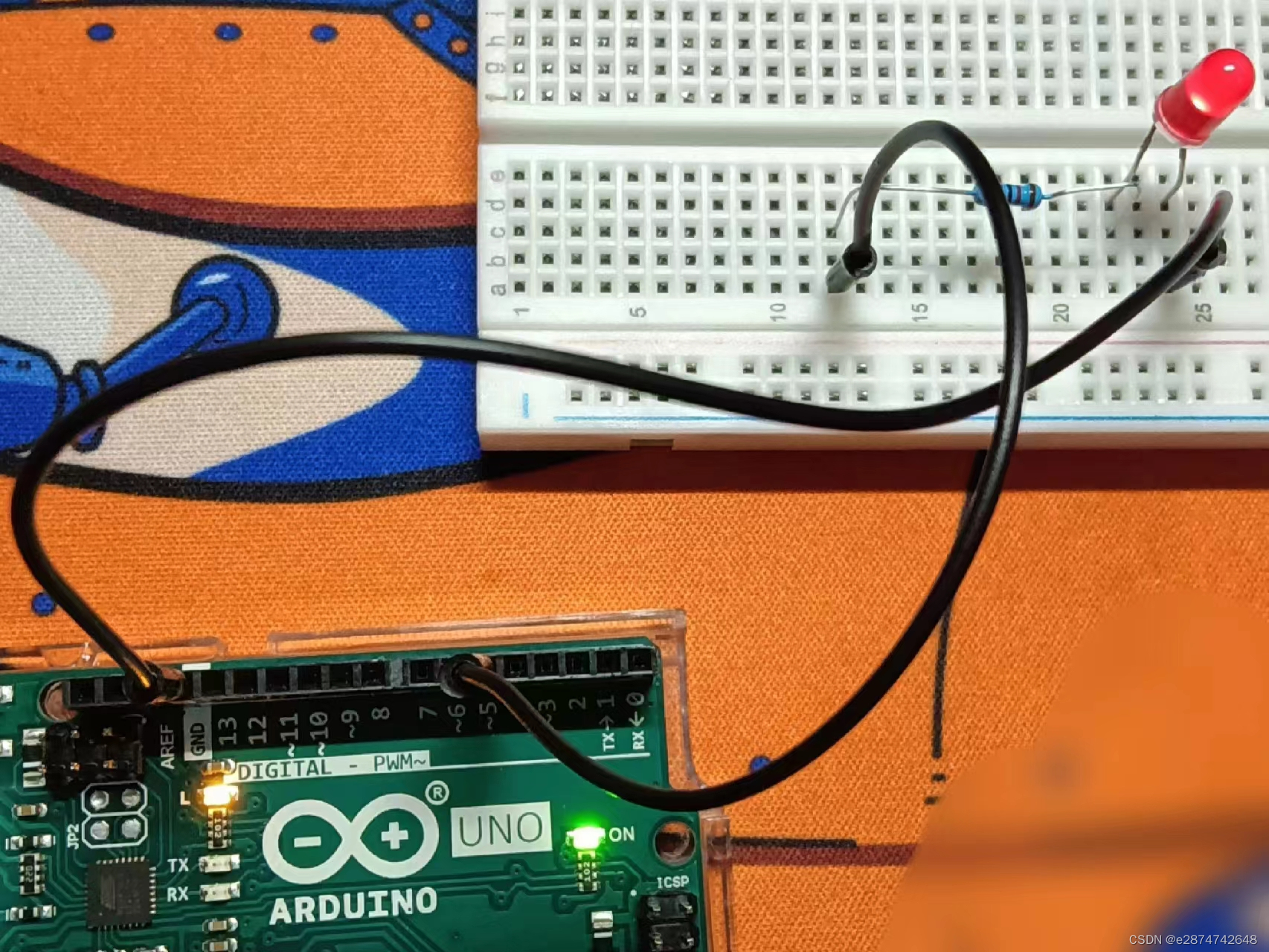

 该函数由示例blink修改得到，运行效果如下，LED灯将点亮1s,熄灭1s,反复如此；若想改变点亮时长可直接修改delay()函数括号中的数值，也可在最初定义一个变量并赋值，再将变量填入括号中。

二，按键开关控制电路与程序

Arduino程序如下：

int pushButton = 2;

void setup() {
  Serial.begin(9600);
  pinMode(pushButton, INPUT);
}

void loop() {
  int buttonState = digitalRead(pushButton);      //读取数字引脚的电平状态，返回值为1或0；
  Serial.println(buttonState);                    //将返回值输出到窗口监视器
  delay(1);
}

通过窗口监视器可以观察程序运行状态；

不按开关，引脚2是高电平1；按下开关，引脚2是低电平0；

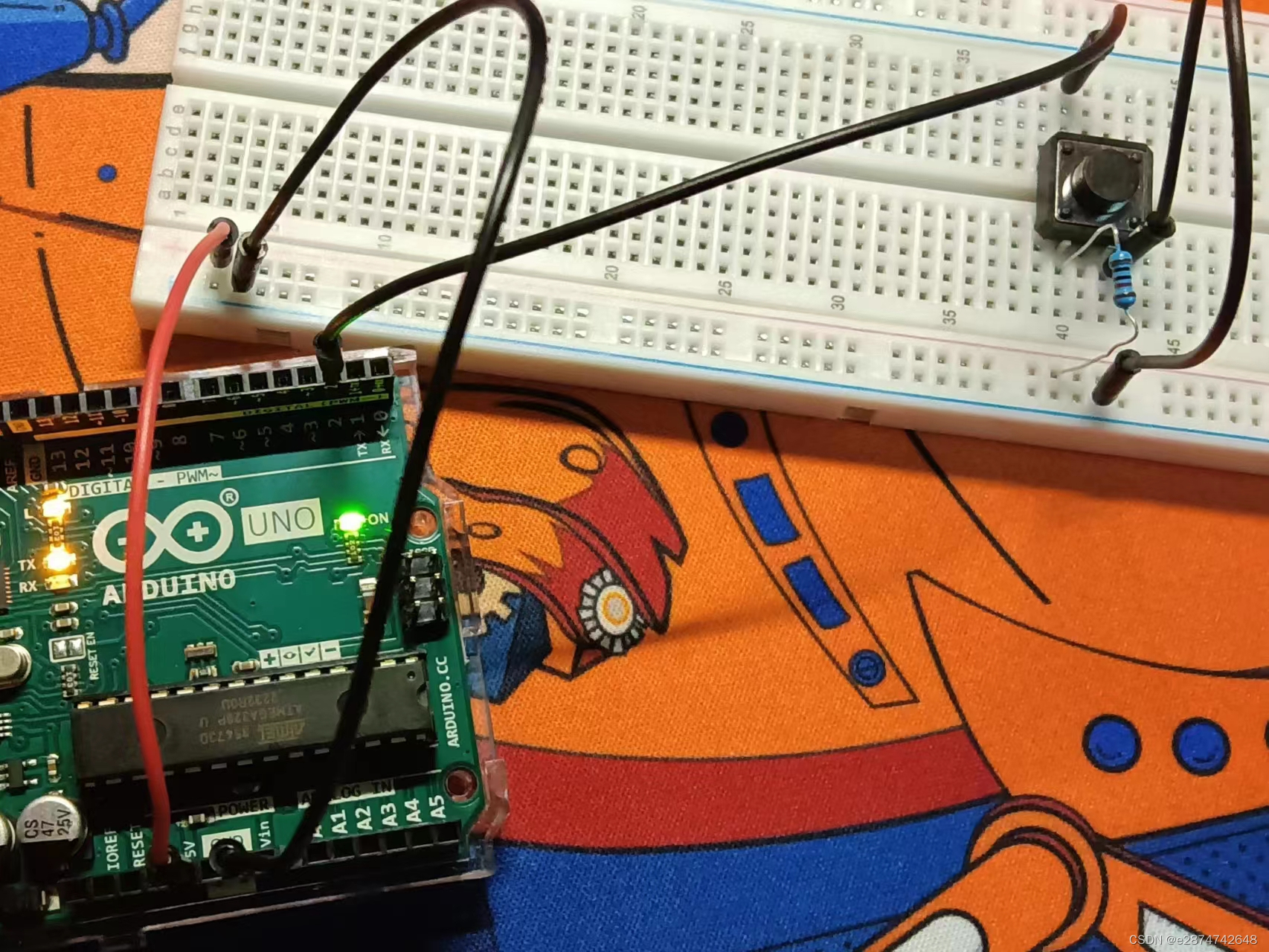

按键开关控制电路与程序

注意窗口监视器中的波特率要与程序中输入一致；

必须含有上拉电阻，防止烧毁电源或开发板；

同时我们观察到当引脚悬空时，窗口监视器可能观察到01010快速闪动；
