图示比较:BUCK多种控制策略对比,从主电路图到控制方法 ,多种BUCK控制策略对比与分析:开环与闭环控制的波形及调节过程详解

BUCK多种控制策略对比

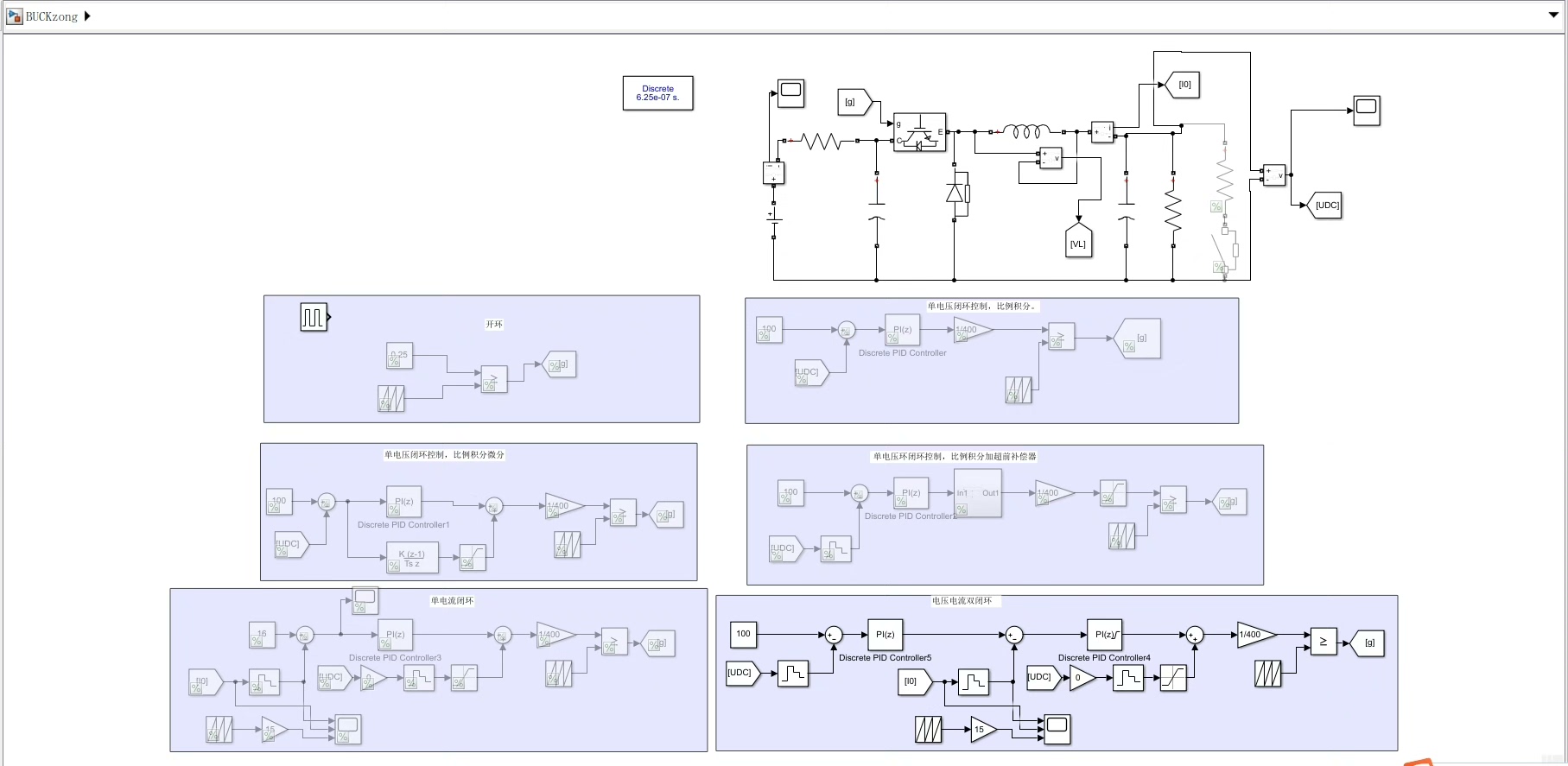

图一BUCK主电路图与控制策略方法
图二采用开环控制波形
图三开环调节过程
图四单电压闭环控制波形
图五单电压调节过程

ID:4519719016667169

独断万古的不良人花菜


在过去的几十年里,BUCK转换器一直是电源领域中最常见的拓扑结构之一。它广泛应用于各种应用中,如电视机、电脑、手机等。BUCK转换器通过将输入电压降低到所需输出电压来实现电源转换的功能。在实际应用过程中,由于不同的要求和限制条件,人们对BUCK转换器的控制策略进行了多种研究和实践。

图一展示了一个典型的BUCK转换器的主电路图和几种常见的控制策略方法。可以看到,BUCK转换器的主要组成部分包括开关管、电感、电容和负载电阻等。而控制策略的选择将直接影响到转换器的性能和效率。

首先,我们来看图二所示的开环控制波形。在这种控制策略下,将输入电压和输出电压进行比较,并通过控制开关管的导通时间来调节输出电压。然而,由于开环控制无法对系统进行反馈调节,因此在负载变化或输入电压波动的情况下,BUCK转换器的输出电压难以稳定在设定值。

为了解决开环控制的问题,图三展示了一种开环调节过程。在这种控制策略下,加入了一个比例控制器来对输出电压进行反馈调节。通过不断调节开关管的导通时间,使输出电压稳定在设定值附近。然而,开环调节仍然无法应对复杂的负载变化和输入电压波动。

为了更好地应对复杂的工作条件,图四展示了一种单电压闭环控制波形。在这种控制策略下,通过采集输出电压并与设定值进行比较,通过PID控制器来调节开关管的导通时间。通过闭环控制,BUCK转换器可以更好地适应负载变化和输入电压波动,使输出电压更加稳定。

最后,图五展示了单电压调节过程。通过不断调节开关管的导通时间,BUCK转换器能够在负载变化和输入电压波动的情况下,保持输出电压在设定值附近。

综上所述,不同的BUCK转换器控制策略在实际应用中有着不同的优劣势。开环控制简单但精度较低,开环调节可以提高精度但仍然有限,而闭环控制能够在负载变化和输入电压波动的情况下保持输出电压稳定。因此,在实际应用中,我们需要根据具体需求和限制条件选择合适的控制策略,并不断优化和改进,以满足不同场景下的电源转换需求。

总结起来,BUCK转换器是一种常见且重要的电源转换器拓扑结构。在实际应用中,通过不同的控制策略可以实现对BUCK转换器的输出电压的稳定调节。通过对比不同的控制策略及其波形,我们可以更好地理解和掌握BUCK转换器的工作原理和性能特点。这对于电源领域的工程师和研究人员来说,具有重要的参考价值和实践意义。

【相关代码,程序地址】:http://fansik.cn/719016667169.html
