BUCK电路控制方式

参考来源为世纪电源网。

* 芯    片    :  BUCK控制器
* 时    间   ：2021.04.27
* 说     明   ：适用于稳态和动态负载

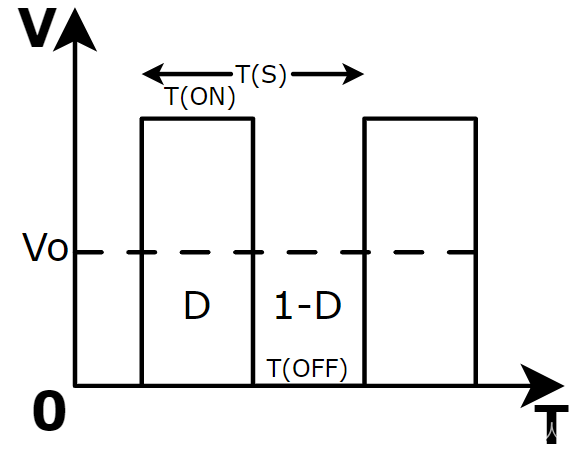

如图一波形所示，以BUCK电路为例，从控制方式而言，可用以下公式说明：

假设VIN固定不变，当VOUT变化的时候，需要有另一个变量相应的变化，从而维持VOUT的稳定不变，这样就可以得到以下3种常见的控制模式。

（1）如果TS固定，也就是工作频率FSW固定，VOUT变化时，占空比D相应的改变，这种方式是固定频率，调节占空比，就是通常所说的PWM控制模式。

（2）如果TOFF固定，VOUT变化时，TON相应的改变，也就是改变FSW，这种方式叫固定关断时间控制模式。

（3）如果TON固定，VOUT变化时，TOFF相应的改变，也就是改变FSW，这种方式叫固定开通时间控制模式，也就是非常有名的COT控制模式，也称谷点电流模式。它的控制策略是固定开通时间，检测电流的方式是检测下管的谷点电流,也就是输出电感锯齿波电流的谷点电流。
