BUCK电路的导通模式、工作模式、控制模式

01

/ 简介 /

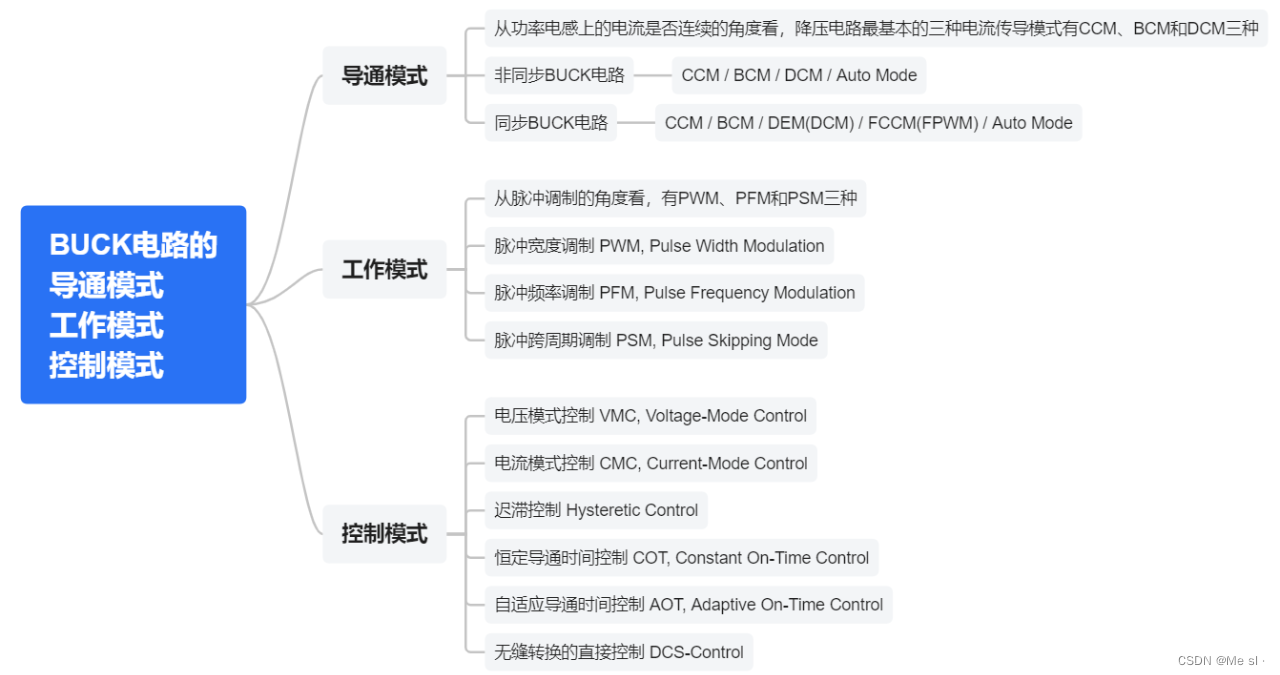

上图所示，为了区分BUCK电路中的CCM、BCM、DCM、PWM、PFM等概念，从不同的角度，我们将它们分为：导通模式、工作模式和控制模式三个大类。

02

/ 导通模式 /

从功率电感上的电流是否连续的角度看，降压电路最基本的三种电流传导模式有CCM、BCM和DCM三种。

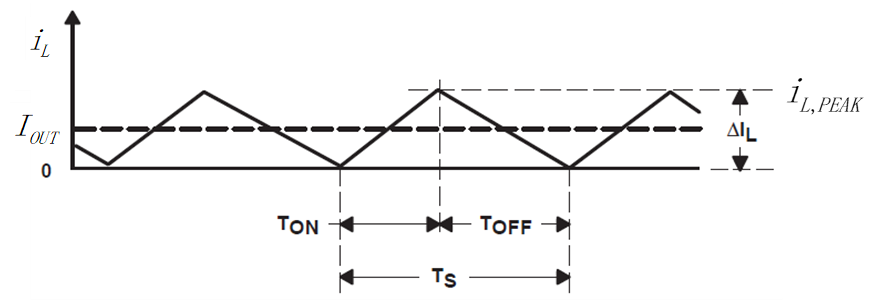

 连续导通模式 CCM

临界导通模式 BCM

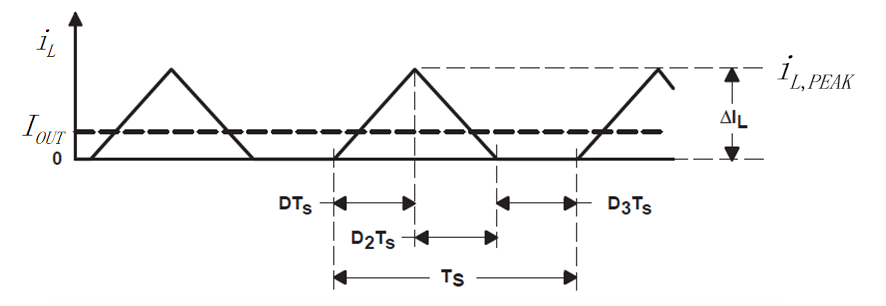

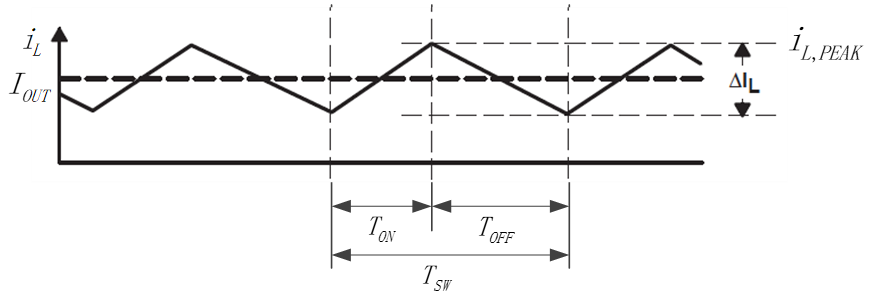

断续导通模式 DCM

03

/ 工作模式 /

从脉冲调制的角度看，有PWM、PFM和PSM三种

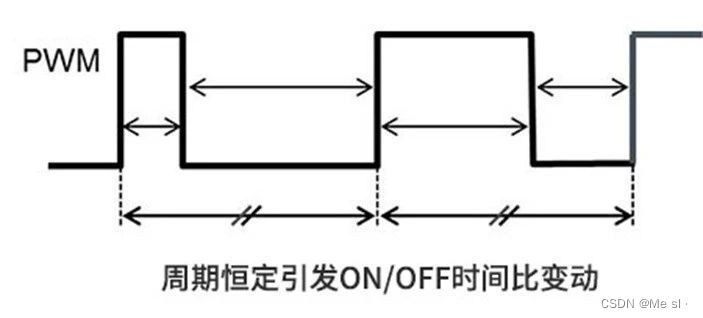

脉冲宽度调制 PWM

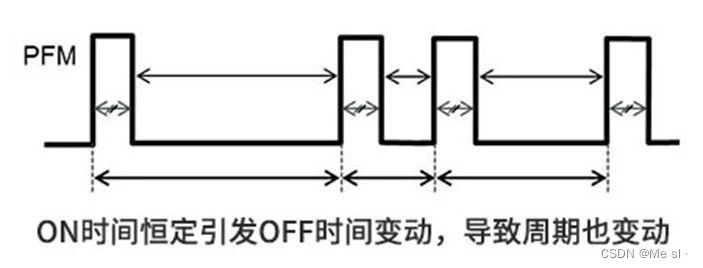

脉冲频率调制 PFM

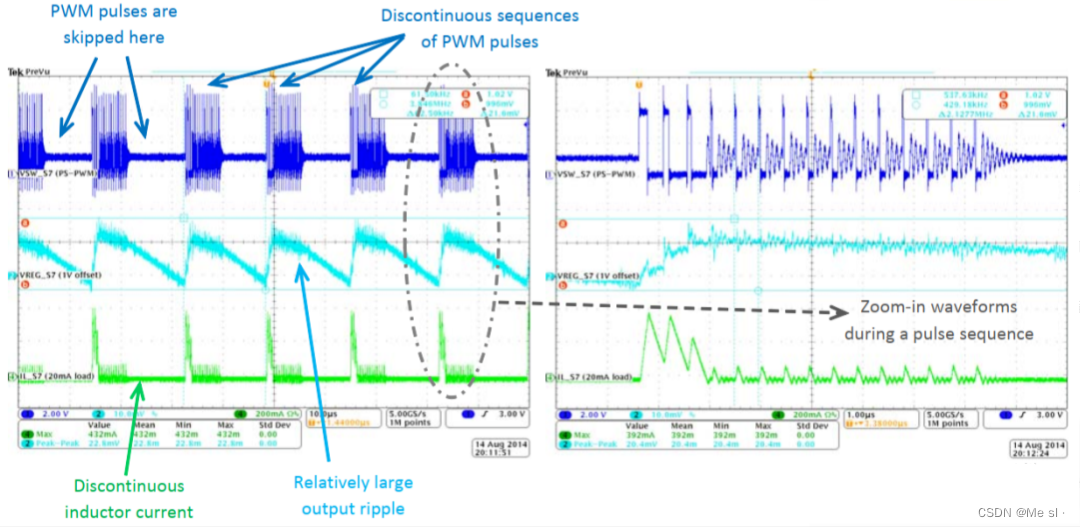

脉冲跨周期调制 PSM

04

/ 控制模式 /

从控制技术的角度看，常见的反馈控制模式有，电压反馈控制模式（Voltage-Mode Control）、电流反馈控制模式（Current-Mode Control）、迟滞反馈控制模式（Hysteresis Control）、恒定导通时间控制（Constant On-Time Control）、自适应导通时间控制（Adaptive On-Time Control），以及无缝转换的直接控制（DCS-Control）等。
